搞半导体刻蚀、激光雷达、内窥镜的注意了：蓝宝石光学窗口的这5个质量坑，踩一个就翻车

        它耐腐蚀、耐磨损、透光宽，几乎是“完美窗口”。但也因为太硬太脆，加工和品控的难度让无数工程师头疼不已。

        如果你在搞半导体刻蚀设备、激光雷达、高功率激光器，或者医疗内窥镜、深海探测器，那你大概率遇到过这个材料——蓝宝石（单晶Al₂O₃）。

       刻蚀腔体需要观察视窗，普通玻璃扛不住等离子体腐蚀；激光雷达的发射窗口需要高透、耐候、抗刮擦；内窥镜前端需要生物相容、耐消毒、成像清晰……蓝宝石几乎是唯一的选择。

        但很多人不知道的是：一块蓝宝石窗口，从晶锭到成品，要闯过5道“鬼门关”。任何一道没控好，轻则良率暴跌，重则现场失效、设备受损。

        我们团队在中央引导地方发展资金项目“医疗电子内窥镜光学组件产业化”（YDZX2023128） 的支持下，跟蓝宝石窗口打了几年交道。今天不聊虚的，直接上干货：蓝宝石窗口质量管控最容易踩的5个坑，以及怎么填。

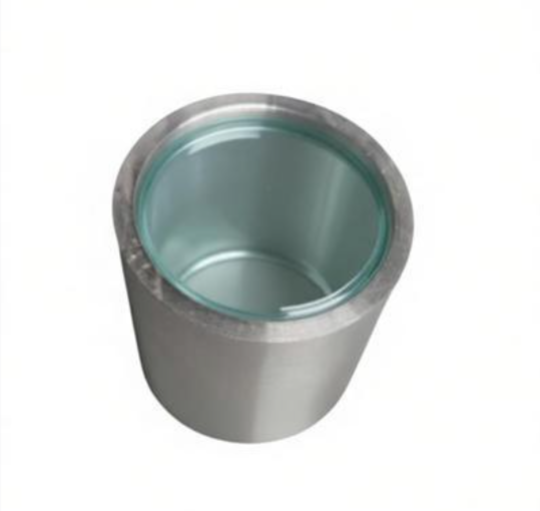

蓝宝石视窗

---

坑一：毛坯自带“胎里病”，加工根本救不了

蓝宝石晶体生长（比如Kyropoulos法或热交换法）如果工艺波动，会产生：

• 气泡/包裹体：微米级气泡，窗口磨薄后可能变成贯穿孔。用在刻蚀设备上？气体泄漏；用在深海？直接进水。
• 晶向偏离：蓝宝石有双折射，方向不对，成像出现重影。高精度应用必须用c轴（0001）方向，偏角±0.5°以内。
• 位错密度过高：原子排列缺陷会扭曲透射波前，光学级要求位错蚀坑密度＜1×10³ cm⁻²。

怎么防？
毛坯必须做100%光散射断层扫描（像给晶体做CT），X射线劳厄定晶向。不要指望加工阶段能弥补晶体缺陷——补不了。

---

坑二：亚表面损伤——表面镜面亮，底下全是“内伤”

        这是新手翻车最多的坑。
        蓝宝石加工时，金刚石磨粒压入表面，会在地下诱发中位裂纹、侧向裂纹，深度可达磨粒尺寸的几倍。你看着表面粗糙度Rq＜1 nm，完美镜面，其实底下已经“骨裂”了。

       这些裂纹在受压、受热或振动时会迅速扩展，窗口突然碎裂。半导体刻蚀设备里，一块窗口碎了，可能污染整个腔体，损失几十万。

怎么防？
        采用“去除函数递减”原则：粗磨→细磨→抛光，每一步的去除量必须数倍于上一步留下的损伤层深度。不能跳步，不能为了赶工期减少磨削量。
        可以用Lambropoulos的压痕断裂力学模型预估损伤深度，指导工艺参数。

---

坑三：光学性能——只测透过率？太天真了

未镀膜蓝宝石透过率约85%~86%，镀增透膜后可以超过98%。但透过率只是入场券。

真正要命的是：

• 折射率不均匀：晶体内部应力或组分梯度导致Δn变化，高分辨率成像直接糊掉。要求Δn＜2×10⁻⁶，用激光干涉法检测。
• 散射：表面划痕、麻点、内部气泡都会散射光。对激光雷达或光学传感，散射意味着信噪比下降。要求总积分散射＜0.5%（0.5μm波长）。

怎么防？
不光用分光光度计测透过率，还要用白光干涉仪测表面粗糙度，用BTDF（双向透射分布函数） 测散射。只看透过率，等于买椟还珠。

---

坑四：镀膜可靠性——环境一折腾，膜就掉了

        蓝宝石窗口通常要镀增透膜（比如SiO₂/Ta₂O₅多层膜）。但很多团队只测初始透过率，不验证环境可靠性。结果设备一到现场，经历温度循环、高湿、擦拭，膜层起皮、开裂、脱落。

半导体刻蚀设备里，膜层脱落颗粒可能污染晶圆；医疗内窥镜里，膜层脱落意味着视野模糊、需要重新手术。

怎么防？
按国际标准上“酷刑”：

• 附着力：ISO 9211-4胶带剥离+橡皮擦磨耗
• 温度循环：MIL-STD-810G，-55℃↔+85℃，多个循环
• 湿热：50℃ / 95%RH，存放一定时间

通过标准：光谱偏移≤1%，无起泡、无网纹、无脱落。强激光系统还要测激光损伤阈值（LIDT，ISO 21254）。

---

坑五：强度评价——用平均值设计？窗口会“随机”碎裂

蓝宝石是脆性材料，强度由最危险的那个微裂纹决定。同一批窗口，强度可能差好几倍。如果你用平均强度去设计安全余量，迟早出事。

怎么防？
必须用韦伯统计（ASTM C1239）：

• 至少30个样品做四点弯曲测试（ASTM C1161）
• 拟合韦伯分布，得到韦伯模量 m
• m越高，强度一致性越好。航天/深海级要求 m ≥ 8
• 基于m值计算10⁻⁶失效率下的安全应力，这才是真正的设计值

最后还要做耐压验证：抽批次样品在1.5倍设计压力下循环保压，无泄漏、无碎裂才放行。

---

一份“出生证明”管到底

我们内部每片窗口都有一份完整的工艺履历（Traveler）：
毛坯编号、晶体生长参数、加工工艺记录、镀膜批号、干涉图、透过率曲线……出了问题能精确追溯到哪一道工序、哪个参数。

这套体系已经对接医疗器械质量管理规范（ISO 13485），同样适用于半导体设备、激光雷达等高可靠性场景。

---

结语

        蓝宝石窗口的质量管控，不是什么玄学。它就是晶体生长→精密加工→光学镀膜→环境验证→统计可靠性这一长串环节，环环相扣。每跳过一步，都是在给未来埋雷。

        我们团队在医疗内窥镜产业化过程中，把这些坑都踩过、填平了。如果你也正在被蓝宝石窗口的良率或可靠性折磨，欢迎留言交流。

---

项目支持：中央引导地方发展资金项目“医疗电子内窥镜光学组件产业化”（YDZX2023128）
立项信息：山东省发改委《中央引导地方科技发展资金拟立项项目公示》（2024-01-08）

---

【参考文献】
[1] Peelen & Metselaar, J. Appl. Phys., 1974
[2] Dobrovinskaya et al., Sapphire, Springer, 2009
[3] Xu & Jahanmir, J. Am. Ceram. Soc., 1995
[4] Lambropoulos et al., SPIE, 1997
[5] ISO 10110-1/7, ISO 9211-4, ISO 21254
[6] MIL-STD-810G
[7] ASTM C1161, C1239
[8] MIL-PRF-13830B
