STM32C552开发(1)----点亮LED

描述

概述

STM32C552 & SENSOR是一款基于STM32C5系列微控制器的评估套件。该微控制器采用了40nm工艺制造,具有更快的FLASH访问,更高的性能以及更低的功耗。此外,该套件具有丰富的接口和外设,以及传感器(SENSOR)系列连接器接口,为开发者提供了便捷且灵活的开发环境。
这里通过配置LED输出进行简单测试。

需要样片的可以加群申请:925643491 / 615061293 。

视频教学

[https://www.bilibili.com/video/BV1aGVQ6AEc2/]

样品申请

[https://www.wjx.top/vm/OhcKxJk.aspx#]

源码下载

[https://download.csdn.net/download/qq_24312945/92952810]

硬件准备

首先需要准备一个开发板,这里我准备的是自己绘制的开发板,需要的可以进行申请。
主控为STM32C552CET6/STM32C552CEU6
S

产品特性

STM32C55xxx系列器件属于通用微控制器家族(STM32C5系列),基于高性能Arm® Cortex®-M33 32位RISC内核构建。该系列器件工作频率可达144 MHz。
Cortex®-M33内核集成了单精度浮点运算单元 (FPU),支持所有Arm®单精度数据处理指令和所有数据类型。
Cortex®-M33内核还实现了一套完整的数字信号处理 (DSP) 指令集以及存储器保护单元 (MPU),从而显著提升应用安全性。
这些器件内置高速存储器(512 KB Flash存储器和128 KB SRAM)、种类丰富的增强型I/O,以及连接到三条APB总线、三条AHB总线和32位多AHB总线矩阵的多种外设。
该系列器件为内置Flash存储器和SRAM提供多种保护机制:读保护、写保护和隐藏保护区。
器件集成了多种强化安全性的外设:
● HASH硬件加速器
● 真随机数发生器
该系列器件提供两个12位ADC、一个DAC通道、一个比较器、一个低功耗RTC、两个32位通用定时器、两个16位电机控制专用PWM定时器、四个16位通用定时器、两个16位基本定时器以及一个16位低功耗定时器。
器件还提供多种标准和高级通信接口,如:
● 两个I²C接口
● 一个共享I²C的I3C接口
● 三个SPI接口,支持复用全双工I2S
● 三个USART接口、两个UART接口和一个低功耗UART接口
● 一个FDCAN接口
● 一个USB全速接口
器件工作温度范围为-40 °C至+105 °C(结温最高可达+130 °C),电源电压范围为2.7 V至3.6 V。
这些器件均提供一套全面的节能模式,可实现低功耗应用设计。
器件提供从32引脚至100引脚的多种封装选择。

参考程序

https://github.com/CoreMaker-lab/STM32C552_SENSOR

https://gitee.com/CoreMaker/STM32C552_SENSOR

生成STM32CUBEMX2

用STM32CUBEMX2生成例程,这里使用MCU为STM32C552CET6/STM32C552CEU6。

  1. 打开 STM32CubeMX2 后,进入 Home 首页
  2. 点击 MCU,基于具体芯片型号创建工程
    S

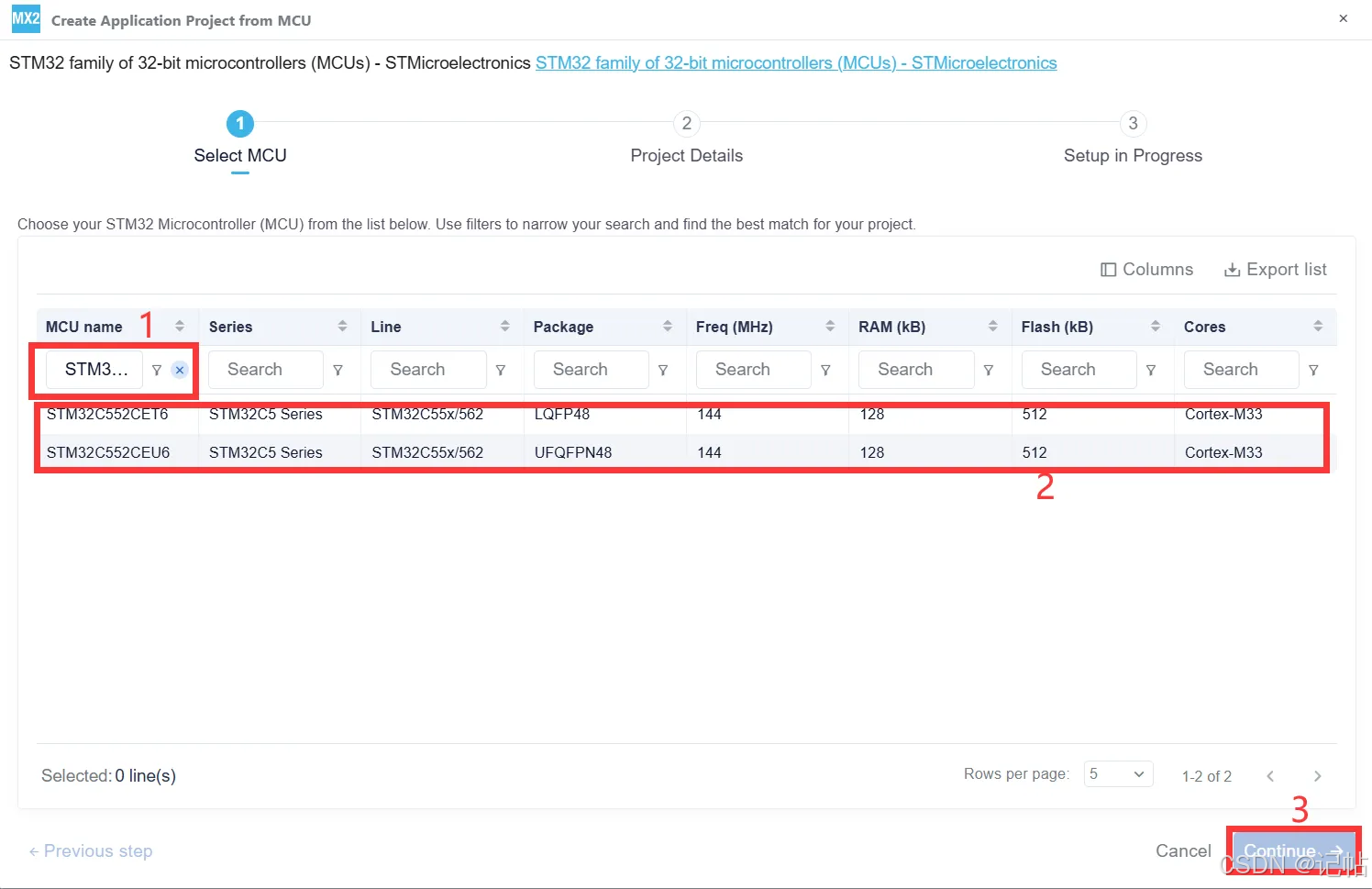

在 MCU name 中输入STM32C552CET6/STM32C552CEU6,选择对应的 STM32C5 芯片型号后,点击 Continue 进入下一步工程配置。

S

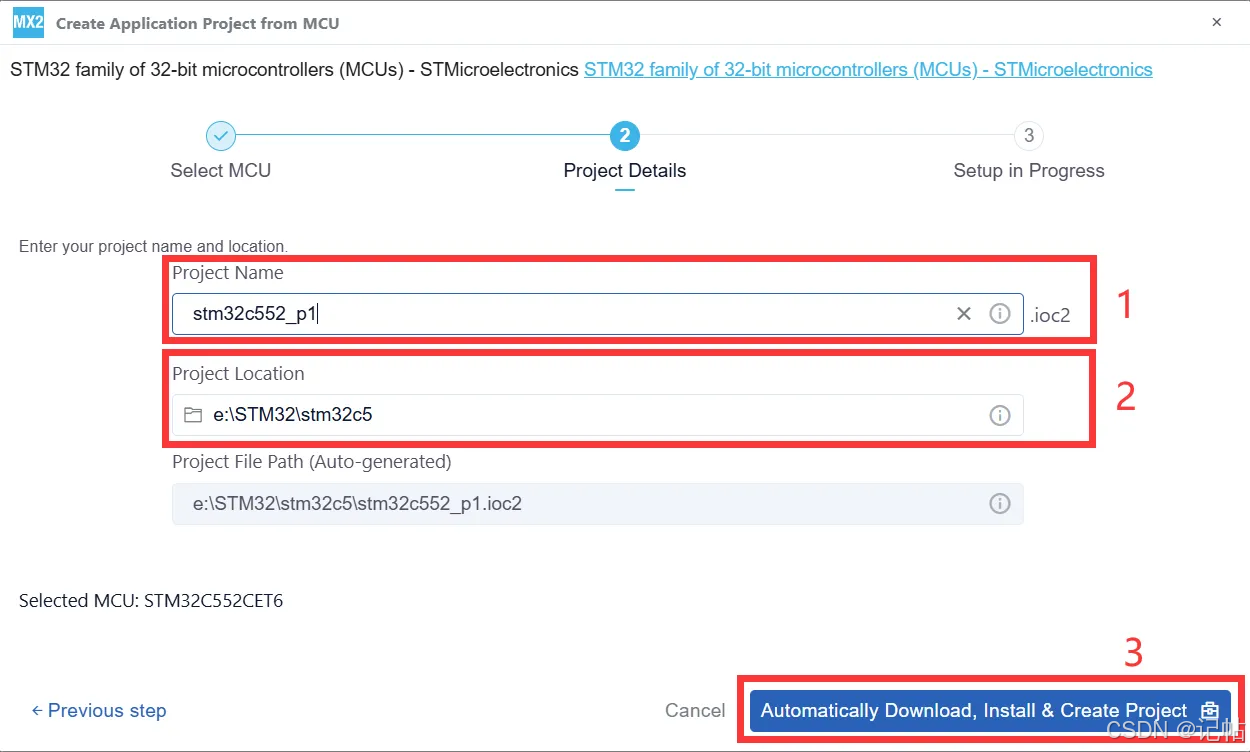

填写工程名称和保存路径后,点击 “Automatically Download, Install & Create Project”,STM32CubeMX2 会自动下载所需软件包并创建工程。

S

STM32CubeMX2 提示 Project Successfully Created 后,点击右下角 “Launch Project” 进入工程配置界面。

S

时钟树配置

  1. 点击左侧外设配置入口,进入 Peripherals 配置界面
  2. 在 System 分类下选择 RCC,用于配置系统时钟源
  3. HSE Source 选择 Crystal/ceramic resonator,启用外部高速晶振
  4. LSE Source 选择 Crystal/ceramic resonator,启用外部低速晶振

S

  1. 点击左侧 Clock 图标,进入时钟树配置界面
  2. HSE OSC:设置外部高速晶振频率,这里配置为 24 MHz
  3. PSI Mux / PLL:选择并配置 PLL 时钟源,用于倍频生成系统主频
  4. System Mux:选择系统时钟来源,当前系统主频配置为 144 MHz

S

DEBUG配置

在 Peripherals 中选择 Cortex → DEBUG,将 Mode 配置为 Single-wire trace asynchronous,用于后续程序下载、在线调试和 Trace 调试功能。

S

LED配置

查看原理图,对应LED分别为PA8,PB14,PB15。

S

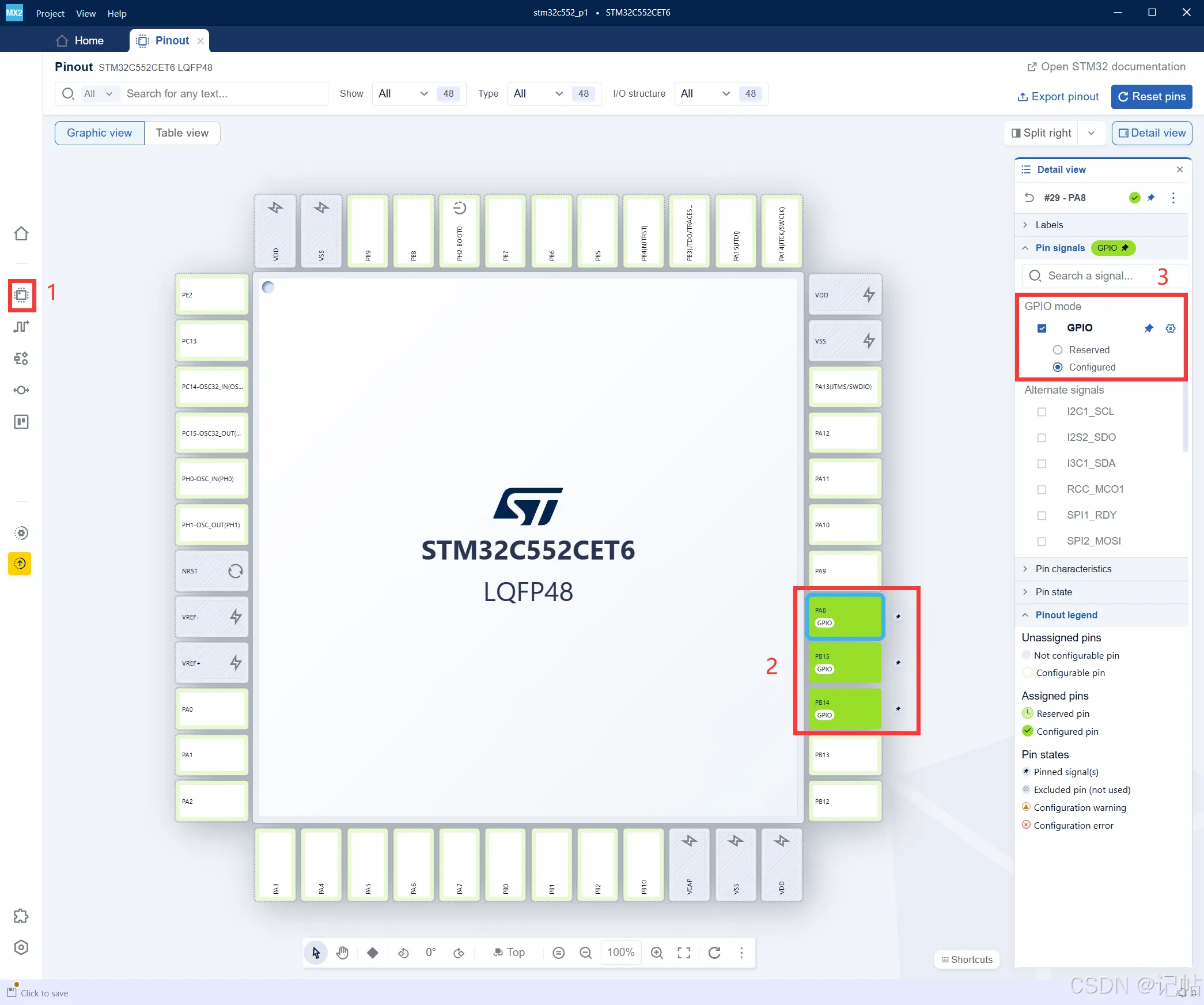

  1. 点击左侧 Pinout 图标,进入芯片引脚配置界面
  2. 根据 LED 原理图,选择 PA8、PB14、PB15 三个引脚作为 GPIO 输出
  3. 在右侧 Pin signals 中选择 GPIO,并确认引脚状态为 Configured

S

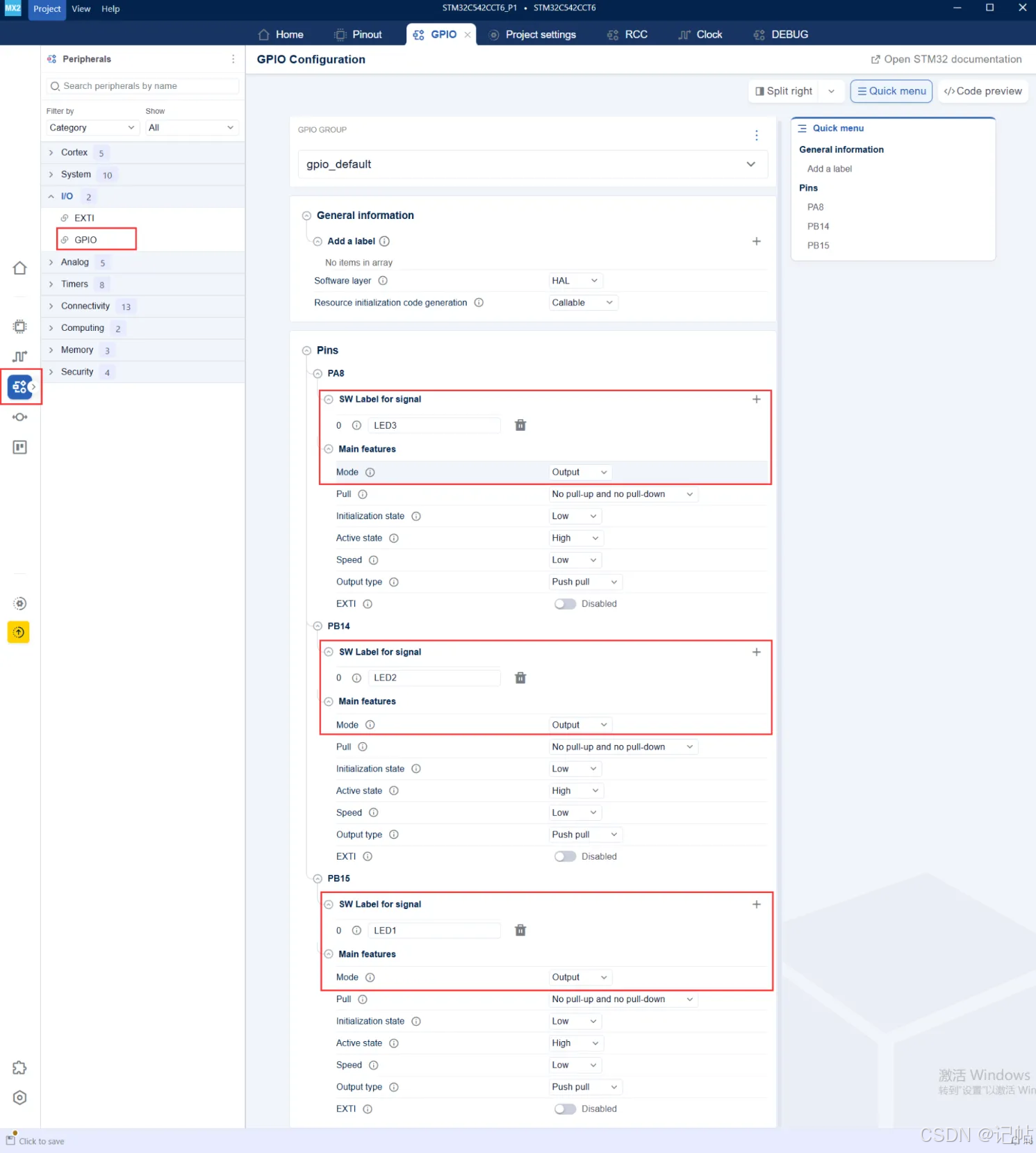

  1. 进入 Peripherals 外设配置页面,选择 I/O → GPIO
  2. 分别展开 PA8、PB14、PB15 三个 GPIO 引脚配置项
  3. 为三个 LED 引脚添加 SW Label,并将 Mode 设置为 Output

S

生成项目

  1. 修改配置后,左下角会提示 Click to save,需要先保存当前工程配置
  2. 点击左侧 Project settings,进入工程生成设置页面

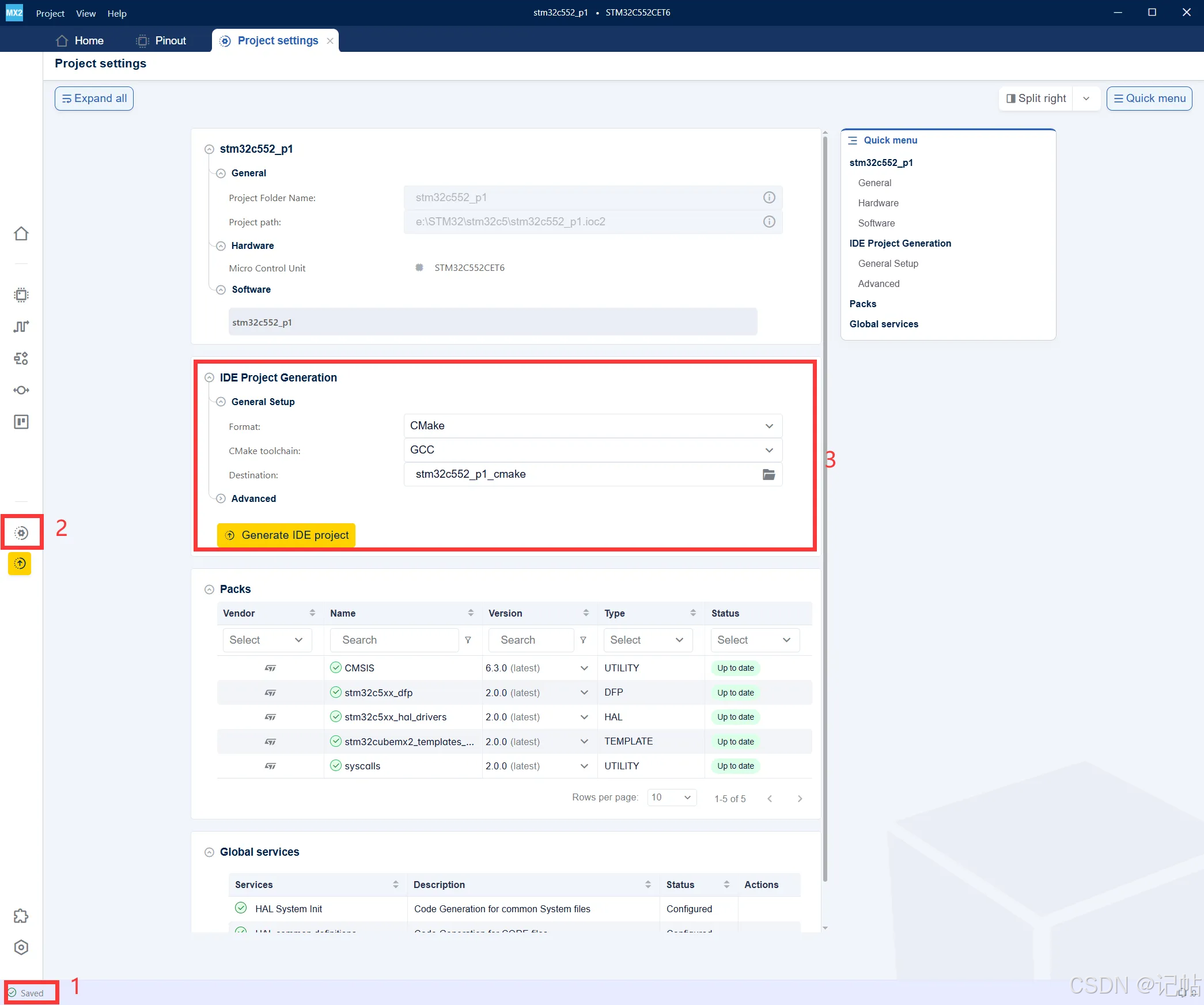

  3. 在 IDE Project Generation 中选择工程格式和工具链,本例选择 CMake + GCC,然后点击 Generate IDE project 生成工程
    S

导入STM32CubeIDE

  1. 打开 STM32CubeIDE,点击菜单栏 File
  2. 选择 Import...,准备导入 STM32CubeMX2 生成的 CMake 工程

S

  1. 在 Import 窗口中展开 Import STM32 Project
  2. 选择 STM32 CMake Project
  3. 点击 Next,进入 CMake 工程路径选择页面

S

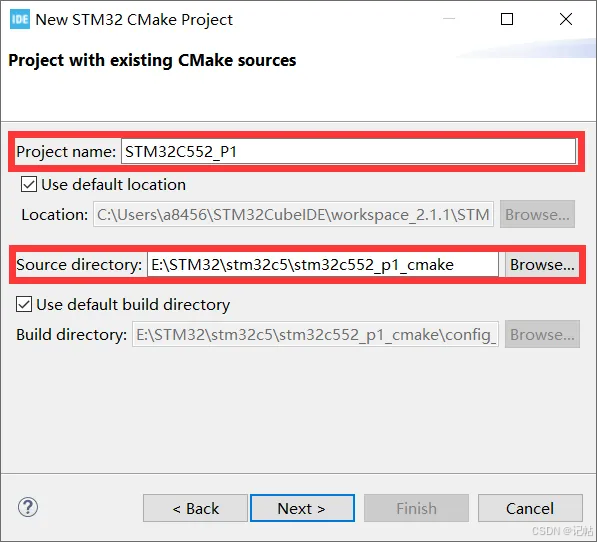

  1. Project name:填写导入到 STM32CubeIDE 中显示的工程名称
  2. Source directory:选择 STM32CubeMX2 生成的 CMake 工程目录
  3. 点击 Next,继续完成工程导入

S

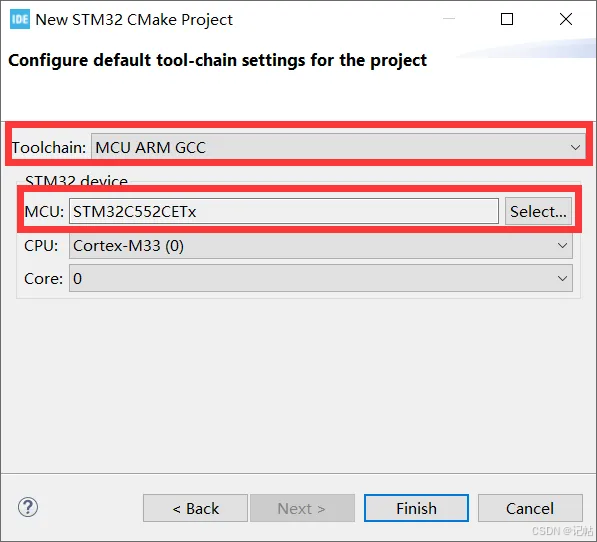

  1. Toolchain:选择 MCU ARM GCC,表示使用 ARM GCC 工具链进行编译
  2. MCU:确认芯片型号为 STM32C552CETx,与前面 STM32CubeMX2 中选择的 MCU 保持一致
  3. CPU/Core:确认内核为 Cortex-M33,Core 为 0
  4. 点击 Finish,完成 CMake 工程导入

S

主程序

  1. 在 Project Explorer 中打开 main.c 文件
  2. 在 while(1) 主循环中添加 LED 控制代码
  3. 使用 HAL_GPIO_TogglePin() 或 HAL_GPIO_WritePin() 实现 LED 闪烁
  4. 底部 Console 显示 Download verified successfully,说明程序已成功下载到开发板

S

while (1) {

    	HAL_GPIO_TogglePin(HAL_GPIOB, HAL_GPIO_PIN_14);
    	HAL_GPIO_TogglePin(HAL_GPIOB, HAL_GPIO_PIN_15);
    	HAL_GPIO_TogglePin(HAL_GPIOA, HAL_GPIO_PIN_8);
    	HAL_Delay(500);
    	HAL_GPIO_TogglePin(HAL_GPIOB, HAL_GPIO_PIN_14);
    	HAL_GPIO_TogglePin(HAL_GPIOB, HAL_GPIO_PIN_15);
    	HAL_GPIO_TogglePin(HAL_GPIOA, HAL_GPIO_PIN_8);
    	HAL_Delay(500);

        HAL_GPIO_WritePin(LED1_PORT, LED1_PIN, HAL_GPIO_PIN_SET);
        HAL_GPIO_WritePin(LED2_PORT, LED2_PIN, HAL_GPIO_PIN_SET);
        HAL_GPIO_WritePin(LED3_PORT, LED3_PIN, HAL_GPIO_PIN_SET);
        HAL_Delay(500);

        HAL_GPIO_WritePin(LED1_PORT, LED1_PIN, HAL_GPIO_PIN_RESET);
        HAL_GPIO_WritePin(LED2_PORT, LED2_PIN, HAL_GPIO_PIN_RESET);
        HAL_GPIO_WritePin(LED3_PORT, LED3_PIN, HAL_GPIO_PIN_RESET);
        HAL_Delay(500);

    }
