40Pin极细同轴线束如何实现长距离高速传输？I-PEX 82667-100B-01-D方案解析

随着笔记本电脑、工业显示设备、医疗显示终端以及嵌入式视觉系统不断向高分辨率、高刷新率方向发展，内部高速互连对线束组件提出了更高要求。作为高速信号传输的重要载体，极细同轴线束（Micro Coaxial Cable）凭借优异的信号完整性、抗干扰能力以及小型化优势，成为eDP、DisplayPort等高速显示接口的主流解决方案。其中，I-PEX 82667-100B-01-D就是一款典型的40Pin极细同轴线束方案，广泛应用于高速显示连接场景。

---

一、I-PEX 82667-100B-01-D极细同轴线束的结构特点

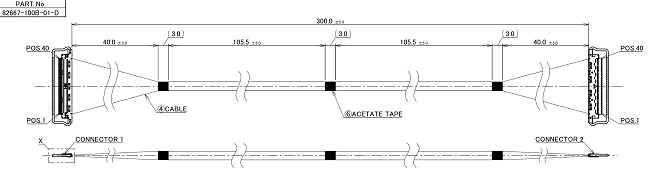

I-PEX 82667-100B-01-D属于CABLINE-CA系列评估线束，采用40Pin设计、40AWG极细同轴线材以及1-1 Pin Assignment结构，线长为300mm。相比传统排线方案，Micro Coaxial Cable能够有效降低串扰和信号衰减，在较长传输距离下依然保持良好的信号完整性。对于eDP、DisplayPort以及新一代高速接口而言，这种结构能够更好地满足高带宽数据传输需求，同时兼顾轻薄设备内部有限的布线空间。

---

二、核心连接器20634-140T-02解析

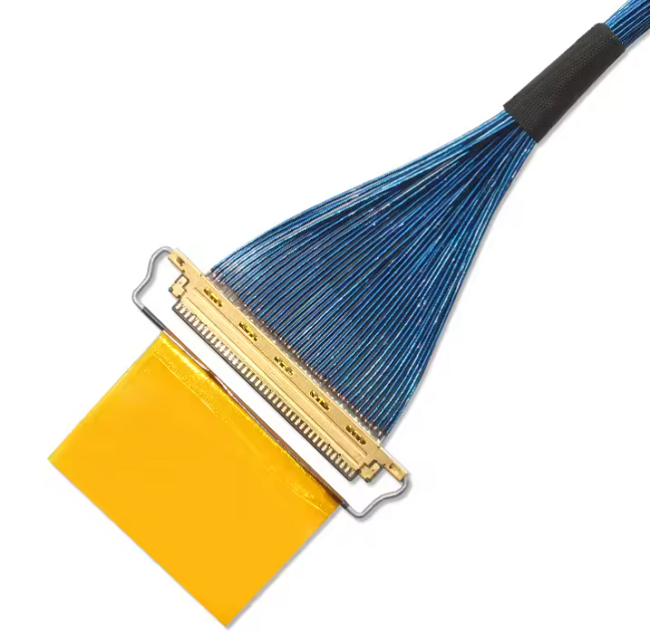

该线束采用I-PEX CABLINE-CA系列连接器20634-140T-02，该连接器为40Pin、0.4mm Pitch设计，具备紧凑化结构和机械锁扣设计特点。机械锁扣能够在设备振动、运输或长期使用过程中提供更加稳定的连接可靠性，降低接触不良风险。同时，该系列连接器支持高速差分信号传输，可满足最高32Gbps/Lane等级应用需求。对于高分辨率显示屏、工业控制显示模块以及高端嵌入式设备而言，20634-140T-02不仅能够实现稳定连接，还能够有效提升系统整体EMI性能和传输稳定性。

---

三、长距离高速传输的关键设计与替代方案参考
在300mm长度下实现高速传输，关键在于极细同轴结构、阻抗控制、接地设计以及连接器匹配；82667-100B-01-D通过优化线材屏蔽结构和高速连接器接口设计，能够有效降低插入损耗和串扰问题；对于设备开发企业而言，在选型时应重点关注Pin数、传输协议、线长要求、连接器兼容性以及安装空间。如果原方案采用CABLINE-CA系列连接器，建议优先选择规格一致、阻抗匹配的极细同轴线束方案，以确保系统兼容性和高速性能。同时，对于研发验证、小批量试产以及量产项目，也可考虑采用兼容规格的替代线束组件方案，目前我们也可以生产82667-100B-01-D对应规格的替代品极细同轴线束组件，在满足结构兼容的基础上，为客户提供灵活的定制化服务。

---

四、选型和兼容与替代方案参考及建议
针对40Pin高速显示应用，选型时建议优先确认接口协议类型（eDP、DisplayPort或其他高速接口）、传输速率、线束长度以及设备内部安装空间；对于使用20634-140T-02连接器的平台，应重点验证Pin Definition、阻抗一致性和机械尺寸兼容性。在替代方案选择方面，应确保连接器规格、Pin数、线材规格以及高速性能参数保持一致，从而降低设计变更风险。对于长期供货项目，选择具备研发能力和批量生产能力的线束供应商，也有助于提高供应链稳定性和后续维护效率。

---

I-PEX 82667-100B-01-D作为CABLINE-CA系列40Pin极细同轴线束方案，在长距离高速传输、小型化设计以及可靠连接方面具备明显优势。随着高速显示接口持续升级，Micro Coaxial Cable线束将在笔记本电脑、工业显示、医疗设备以及智能终端领域发挥更加重要的作用。
如需了解更多高速显示连接、极细同轴线束选型及兼容替代方案信息，欢迎在电子发烧友平台留言或持续关注；也可以通过搜索【苏州汇成元电子科技】获取更多行业技术资料与产品参考信息。
