ProfiNet转CCLINK IEFB协议转换解决水泥配料生产线双PLC数据互通问题

一、案例背景

在水泥建材行业智能制造转型进程中，工业自动化精准配料、闭环生产管控与工业物联网数据可视化运维，是保障水泥成品质量稳定、提升配料精度、降低原料损耗的核心基础。水泥配料生产线属于建材生产前端核心工序，通过多原料仓精准配比、定量卸料、称重反馈、闭环调节，完成砂石、粉料、外加剂等原料的混合配比，配料精度与工序联动性直接决定水泥强度、稳定性等核心品质指标。传统建材生产线多为分期建设、分段改造，普遍存在多品牌PLC混用、工控系统独立运行、异构总线协议不兼容等问题，极易形成生产数据孤岛，导致配料参数不同步、称重数据滞后、人工干预量大，严重制约建材产线智能化升级。

本次项目应用场景为水泥建材配料生产线互联互通智能化改造项目，现场产线采用双主站异构控制架构，前后工段控制系统分工明确、独立运行。其中，现场原料配料仓、卸料装置、变频执行设备配套三菱PLC控制系统，搭载CC-Link IE FB总线作为本地设备主站，主要负责各原料仓卸料变频器启停控制、现场卸料动作执行、料位实时监测、卸料重量采集等现场底层工艺控制，是配料生产线的执行核心单元。生产线中控总控系统采用西门子S7-1500 PLC，以Profinet总线作为中控主站，承担全厂配料方案调度、各原料仓配比参数下发、生产数据汇总、中控状态监控、产线统筹调度等核心管理职能。

由于西门子Profinet与三菱CC-Link IE FB属于两套完全不兼容的工业总线体系，两套主站控制系统无原生通讯通道，导致中控调度系统与现场配料设备完全割裂。改造前，中控无法远程下发精准配料配比参数，现场卸料、配料作业需人工现场调试设备；同时现场料仓料位数据、实时卸料重量、变频器运行状态无法实时回传中控，无法形成配料闭环管控，极易出现配比偏差、原料浪费、批次品质不均、产能统计失真等问题。为在不更换原有工控设备、不停产大规模整改的前提下，实现配料产线全自动闭环生产，项目引入塔讯TX161-RE-CCIE/PNS总线协议转换网关。该设备是一体化工业网关，集成智能网关、物联网网关与数据采集器多重核心功能，依托成熟的协议转换技术实现双总线从站双向数据互通，完美适配水泥建材产线高负荷、连续性、高精度的配料生产技改需求。

二、协议转换网关功能简介

塔讯TX161-RE-CCIE/PNS是针对建材、水泥、化工等重工生产线研发的工业级智能网关，作为建材行业专用工业网关，主打Profinet与CC-Link IE FB异构总线协议兼容互通，专门解决多品牌PLC跨总线组网、生产线新旧系统融合难题。设备集成高精度数据采集器与远程物联网数据传输能力，是建材产线工业自动化闭环生产升级、工业物联网数字化管控体系搭建的核心枢纽设备，适配水泥产线24小时高负荷、多粉尘、强电磁干扰的严苛工况，核心功能如下：

1. 双从站双向协议转换：设备支持双总线独立从站工作模式，Profinet侧可稳定作为西门子S7-1500中控PLC从站，CC-Link IE FB侧可作为三菱现场配料PLC从站，无需改动原有PLC程序、无需更换现场卸料设备与中控硬件、无需重构总线布线，即可实现两大异构总线数据双向解析、透明传输，低成本完成产线互联互通改造。

2. 高精度配料数据采集：内置工业级数据采集器，可高速、精准采集原料仓实时料位、卸料瞬时重量、累计配料重量、变频器运行频率、设备启停状态、工序运行状态等核心生产数据，采集精度高、刷新延迟低，完全满足水泥配料高精度生产管控需求。

3. 双向闭环数据联动控制：支持用户自定义双向数据映射通道，可精准匹配建材配料生产逻辑，实现中控参数下发、现场状态回传的闭环交互，适配多仓配比调节、定量卸料、偏差修正、故障反馈等复杂工艺，保障配料生产精准可控。

4. 重工工况超强适配能力：针对水泥车间多粉尘、高震动、强电磁干扰、24小时不间断连续量产工况设计，具备防尘、抗震动、抗干扰、长时间无故障运行特性，总线通讯稳定不丢包、数据无漂移，保障配料产线连续高效生产。

5. 物联网数字化运维上传：具备物联网网关核心能力，可将现场采集的配料工艺数据、设备工况数据、产能数据预处理后，上传至中控SCADA、MES上位系统，实现生产数据可视化、配料工艺可追溯、设备故障可预警，助力建材工厂工业物联网智能化升级。

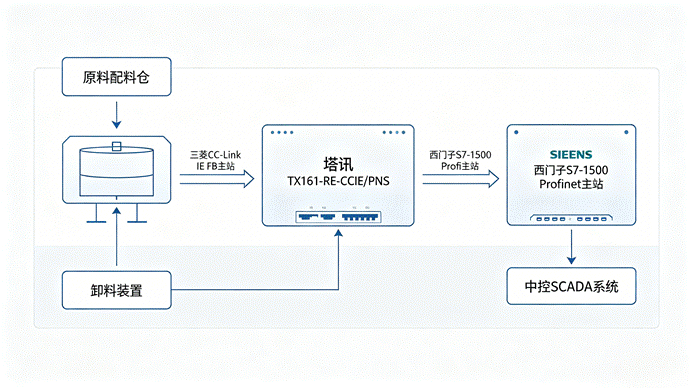

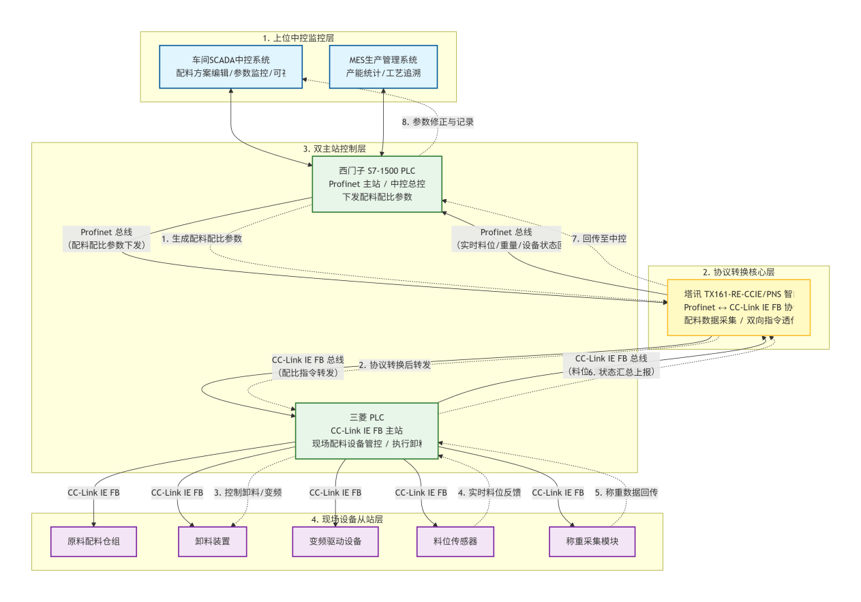

三、系统结构拓扑图

四、项目痛点与难点

改造前，该水泥建材配料生产线因双总线异构、双系统独立运行，存在配料精度差、自动化程度低、数据不透明、运维成本高等诸多痛点，严重制约产线工业自动化闭环生产能力与工业物联网数字化管控水平，具体项目难点如下：

1. 总线协议异构，产销数据彻底割裂：Profinet与CC-Link IE FB两大工业总线互不兼容，中控西门子总控系统与现场三菱配料控制系统无通讯通道，配方参数无法远程下发，现场生产数据无法上传，形成严重的生产数据孤岛。

2. 配料依赖人工操作，精度难以保障：改造前无自动化联动机制，每次更换生产配方、调整配料比例均需技术人员到现场手动调试设备，人工操作误差大，极易出现原料配比偏差，导致水泥成品品质波动，次品率偏高。

3. 无自动数据采集体系，产能管控滞后：现场未部署专业数据采集器，料位数据、卸料重量、产能数据无法自动汇总统计，产能核算、工艺分析完全依赖人工台账，数据滞后、误差大，无法实现精细化生产管控。

4. 无闭环反馈机制，原料浪费严重：中控无法实时获取现场卸料进度与料位状态，无法实时修正配料参数，易出现超量卸料、原料残留、配料不均等问题，造成原料损耗过高，生产成本居高不下。

5. 数字化运维缺失，管理效率低下：现场无物联网网关支撑，设备故障、运行异常无法实时上传，运维人员无法远程监控产线状态，故障排查滞后，极易导致生产线停机误工，影响整体产能。

五、整体解决方案

结合水泥配料产线不停产升级、高精度配料、闭环生产、数字化管控的核心需求，本项目以TX161工业网关为核心，依托稳定的协议转换技术，搭建跨总线双向通讯体系，构建参数远程下发、数据自动采集、状态实时反馈、生产闭环调控的工业自动化与工业物联网一体化解决方案，具体方案如下：

1. 异构总线融合组网，实现零改造利旧升级：利用智能网关双从站运行优势，同时接入Profinet与CC-Link IE FB双总线网络，完美兼容两类异构总线协议，全程无需更换中控、现场PLC设备，无需改动生产线硬件与布线，在不停产的前提下完成系统互联互通升级。

2. 搭建双向闭环配料联动体系：通过网关自定义数据映射功能，建立标准化双向数据通道。中控西门子PLC向下传输各原料仓配料配比、卸料速度、生产批次等调度指令，经网关转换后驱动三菱PLC控制卸料变频器精准启停、调速卸料；现场三菱PLC实时上传料仓料位、瞬时卸料重量、累计产量、设备运行状态，为中控动态调参、产能统计提供实时数据支撑。

3. 全维度生产数据自动采集：依托网关内置数据采集器，全覆盖采集配料生产核心数据，替代传统人工记录模式，数据实时、精准、连续，彻底解决人工统计误差大、数据滞后的问题，实现配料工艺数据可追溯、产能数据可精准核算。

4. 搭建数字化运维管控体系：通过物联网网关将全域生产数据、设备工况数据统一上传至中控SCADA与MES系统，实现配料产线可视化监控、远程参数调整、设备故障预警、生产数据分析，全面提升产线数字化运维能力。

5. 实现高精度闭环生产管控：依托实时数据反馈机制，中控可根据现场实际卸料重量、料位状态动态修正配比参数，有效规避配料偏差，稳定成品品质，减少原料浪费，实现提质、降耗、增效的多重升级目标。

六、详细实施配置过程

本次水泥产线技改严格遵循“不停产施工、最小改动、稳定优先、精准调试”的实施原则，采用分步对接、逐段调试的方式，最大程度规避对量产的影响，具体实施配置过程如下：

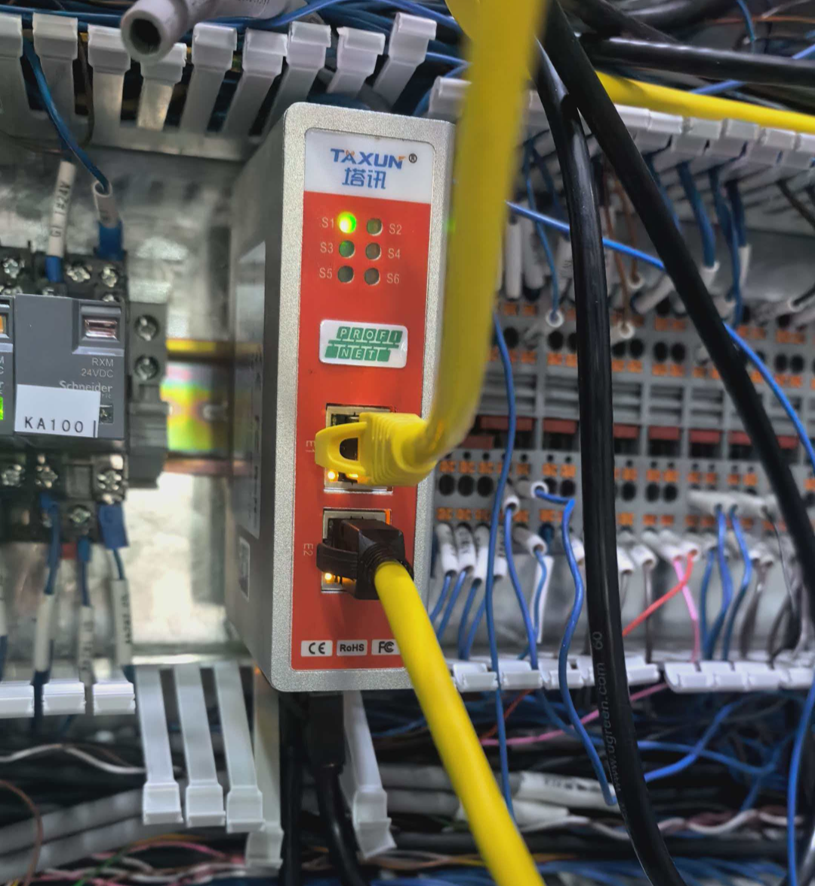

1. 硬件安装与总线对接：将TX161智能网关固定安装于生产线中控控制柜内，针对水泥车间多粉尘、强震动环境做好防尘、紧固、接地抗干扰防护。分别接入双总线线路，网关Profinet端口接入西门子S7-1500中控总线网络，CC-Link IE FB端口接入三菱现场配料PLC总线网络，全程不改动原有设备接线与控制逻辑。

2. 网关基础参数配置：调试电脑接入网关配置后台，分别设置Profinet与CC-Link IE FB独立IP地址，规避局域网冲突。导入对应总线协议配置文件，完成底层协议适配，开启高速数据刷新、断线保护、数据异常过滤功能，适配产线24小时连续运行工况。

3. 双向数据映射配置：根据水泥配料生产工艺，精准配置双向数据映射表。下行映射包含：各仓配料配比参数、卸料速度指令、系统启停信号、配方切换指令；上行映射包含：原料仓实时料位、单次卸料重量、累计产量、变频器运行状态、设备故障代码，确保双向数据一一对应、毫秒级同步。

4. PLC程序适配优化：完全保留两套PLC原有核心控制程序，仅新增少量数据交互、信号判断、通讯心跳检测程序段，增加通讯断链保护逻辑，当总线通讯异常时设备自动稳态停机，杜绝配料异常、原料浪费问题，保障生产安全稳定。

5. 联动调试与稳定性试运行：先完成单总线通讯测试，排查数据丢包、延迟问题；再进行多配方切换、多仓联动卸料全流程调试，验证参数下发、设备执行、数据回传闭环稳定性；最后进行72小时满负荷连续试运行，确认配料精度、通讯状态、设备运行均达标后，正式投入量产使用。

七、实施前后效果对比与应用成效

本次技改依托工业网关成熟的协议转换技术，彻底解决水泥配料产线跨总线数据孤岛问题，产线工业自动化闭环生产能力与工业物联网数字化管控水平大幅提升，实施前后效果提升显著：

1. 操作模式对比：改造前依赖人工现场调参、手动切换配方，操作繁琐、人工成本高；改造后实现中控远程一键下发配方、自动配料、闭环调节，无需现场人工干预，人工运维成本降低60%以上。

2. 配料精度对比：改造前人工调试误差大，原料配比偏差高，成品品质不稳定；改造后依托自动数据联动调控，配料精度大幅提升，水泥成品合格率显著提高，产品品质一致性大幅优化。

3. 数据管控对比：改造前依靠人工台账统计产能，数据滞后、误差大、无追溯性；改造后通过数据采集器全自动采集生产数据，依托物联网网关实现数据实时上传、全程追溯，实现精细化生产管控。

4. 生产成本对比：改造前配料偏差导致原料浪费严重，运维效率低；改造后精准配比、动态修正，原料利用率提升，综合生产成本降低15%以上，产能有效提升20%。

5. 系统运维对比：改造前设备异常无法实时监测，故障停机率高；改造后设备状态、生产数据实时可视化，故障精准预警、快速排查，设备稼动率与产线稳定性全面升级。

八、项目总结

本次水泥建材配料生产线互联互通改造项目，通过部署TX161-RE-CCIE/PNS智能网关，依托核心协议转换技术，成功攻克西门子Profinet与三菱CC-Link IE FB异构总线协议的通讯壁垒，实现中控西门子S7-1500与现场三菱双主站系统的高速双向数据互通。项目充分发挥工业网关高稳定、高兼容、低改动的优势，通过内置数据采集器完成配料全流程数据自动采集，依托物联网网关搭建完善的工业物联网数字化管控体系，全面升级配料产线工业自动化闭环生产能力。

项目落地后，彻底解决了水泥配料产线数据割裂、人工依赖性强、配料精度低、原料浪费、管控滞后等核心痛点，实现配方远程下发、设备自动执行、数据实时反馈、工艺闭环调控的全自动生产模式，有效稳定产品品质、提升生产产能、降低运维与原料成本。同时本次轻量化利旧改造方案，无需大规模设备更换、无需停产整改，极大降低了企业技改投入与停产损失，完美适配建材行业老旧产线智能化升级需求。

本案例适用于水泥、砂石、干粉建材、搅拌站等各类建材配料生产线跨品牌PLC组网、总线协议互通、自动化闭环技改场景，为建材行业智能制造、数字化转型提供了成熟可靠、可快速复制的落地方案，具备极高的工程应用价值与行业推广意义。
