SPI信号协议详解：硬件通信的核心纽带

在现代电子系统中，设备之间的通信是实现复杂功能的关键环节。SPI（Serial Peripheral Interface，串行外围设备接口）作为一种高效、灵活的同步串行通信协议，广泛应用于微控制器（MCU）与各种外围设备之间的数据交互。本文将详细介绍SPI协议的工作原理、信号组成、通信过程及其优缺点，并结合图示进行说明。

一、SPI协议概述



SPI协议是一种全双工同步串行通信协议，由摩托罗拉公司在20世纪80年代提出。它主要用于主设备（Master）与从设备（Slave）之间的通信，支持高速数据传输，广泛应用于嵌入式系统、传感器网络、存储器接口等领域。



二、SPI信号组成

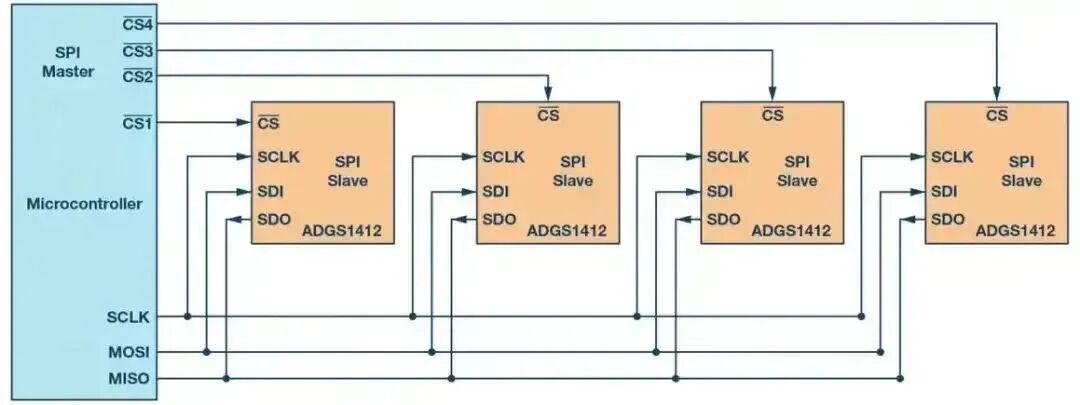

SPI通信通过四根信号线实现，每根信号线都有明确的功能定义：

SCLK（Serial Clock Line）
时钟信号线，由主设备提供，用于同步数据传输。时钟信号的频率和相位决定了数据的采样和发送时刻。

MOSI（Master Out Slave In）
主设备数据输出线，用于将数据从主设备发送到从设备。数据在时钟信号的控制下逐位传输。

MISO（Master In Slave Out）
主设备数据输入线，用于将数据从从设备发送到主设备。同样在时钟信号的控制下进行数据传输。

CS（Chip Select）
片选信号线，用于选择特定的从设备。主设备通过拉低某条CS线来激活对应的从设备，使其参与通信。

三、SPI通信过程



SPI通信过程严格遵循时序控制，确保数据的准确传输。以下是通信过程的详细步骤：

（一）从设备选择

主设备通过拉低某条CS线来选择目标从设备。只有被选中的从设备才会响应通信请求。例如，若系统中有多个从设备，主设备可以通过不同的CS线分别与它们通信。

（二）时钟信号同步

主设备开始发送时钟信号（SCLK），为数据传输提供同步基准。时钟信号的频率和相位决定了数据的采样和发送时刻。

（三）数据传输

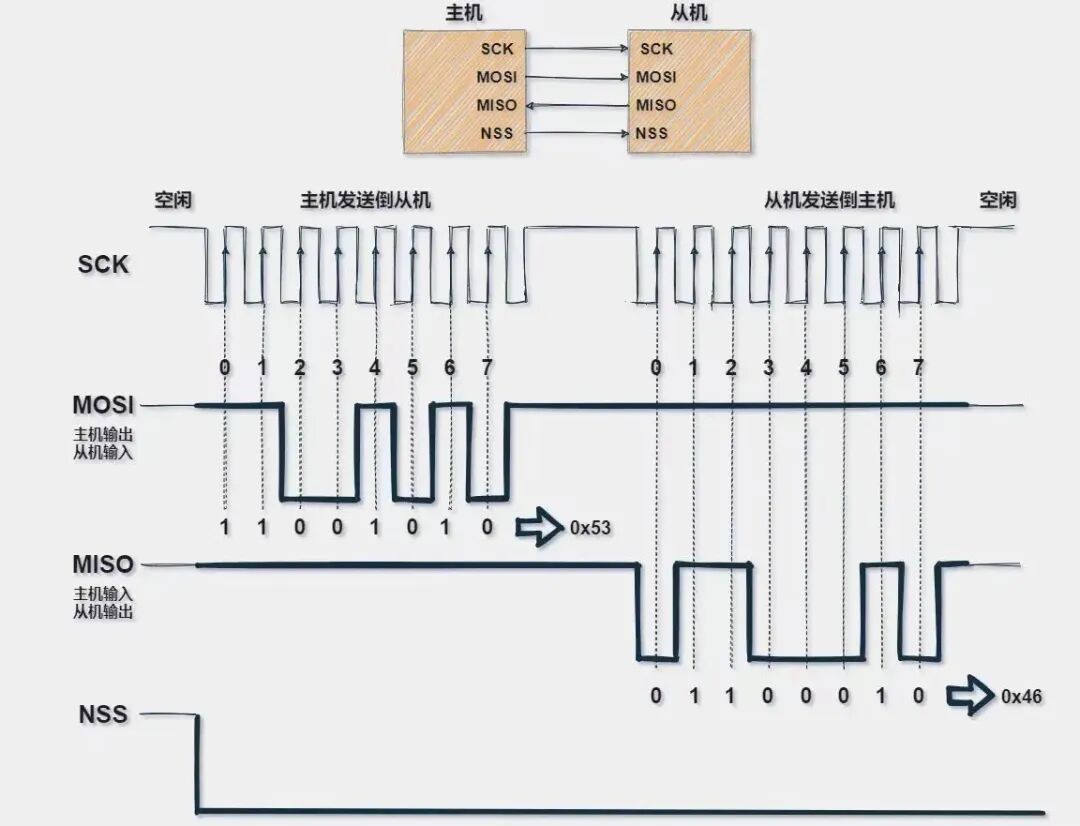

在时钟信号的控制下，主设备通过MOSI线向从设备发送数据，同时从设备可以通过MISO线向主设备发送数据。SPI协议支持全双工通信，主设备和从设备可以同时进行数据传输。

（四）通信结束

主设备拉高CS线，结束本次通信。从设备在CS线被拉高后停止响应，等待下一次通信请求。



四、SPI工作模式

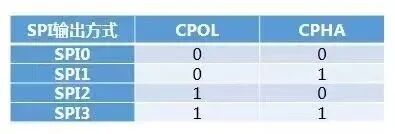

SPI协议定义了四种工作模式，这些模式由时钟极性（CPOL）和时钟相位（CPHA）两个参数决定。主设备和从设备必须工作在相同的模式下，才能保证通信的正确性。

（一）模式0（CPOL=0，CPHA=0）

时钟极性（CPOL）=0：时钟信号在空闲时为低电平。

时钟相位（CPHA）=0：数据在时钟信号的上升沿采样，在下降沿发送。

（二）模式1（CPOL=0，CPHA=1）

时钟极性（CPOL）=0：时钟信号在空闲时为低电平。

时钟相位（CPHA）=1：数据在时钟信号的下降沿采样，在上升沿发送。

（三）模式2（CPOL=1，CPHA=0）

时钟极性（CPOL）=1：时钟信号在空闲时为高电平。

时钟相位（CPHA）=0：数据在时钟信号的下降沿采样，在上升沿发送。

（四）模式3（CPOL=1，CPHA=1）

时钟极性（CPOL）=1：时钟信号在空闲时为高电平。

时钟相位（CPHA）=1：数据在时钟信号的上升沿采样，在下降沿发送。

五、SPI协议的优点



SPI协议因其高效、灵活的特性，在嵌入式系统中得到了广泛应用。其主要优点包括：

高速数据传输
SPI协议支持较高的时钟频率，数据传输速率可达数十Mbps，适用于对实时性要求较高的应用场景。

全双工通信
主设备和从设备可以同时发送和接收数据，提高了通信效率。

灵活的数据长度
SPI协议支持任意长度的数据传输，不仅限于8位，可根据实际需求灵活配置。

简单的硬件接口
SPI协议仅需四根信号线即可实现通信，硬件连接简单，易于实现。

六、SPI协议的缺点



尽管SPI协议具有诸多优点，但也存在一些局限性：

仅支持单主设备
SPI协议不支持多主设备通信，系统中只能有一个主设备，限制了系统的扩展性。

信号线数量较多
相比于I2C协议，SPI协议需要四根信号线，增加了硬件布线的复杂性。

缺乏错误检测机制
SPI协议没有内置的错误检测和确认机制，无法确认数据是否正确接收，可靠性相对较低。

传输距离有限
SPI协议主要用于板内短距离通信，传输距离较短，不适用于长距离通信场景。



七、SPI信号质量要求



为了确保通信的可靠性，SPI信号的质量必须符合以下要求：

电平标准
信号的高低电平必须符合协议规定的标准，以保证数据的准确采样。

时钟频率
时钟信号的频率必须稳定且准确，以避免数据传输错误。

时序要求
信号的建立时间和保持时间必须满足协议要求，以确保数据在正确的时刻被采样。

上升时间和下降时间
信号的上升时间和下降时间必须符合规范，以避免信号失真和误判。

八、总结

SPI协议作为一种高效的同步串行通信协议，在嵌入式系统中得到了广泛应用。它通过简单的硬件接口和灵活的通信机制，实现了高速数据传输。然而，SPI协议也存在一些局限性，如仅支持单主设备、缺乏错误检测机制等。在实际应用中，设计人员需要根据具体需求，合理选择通信协议，并严格控制信号质量，以确保系统的可靠性和稳定性。
