ProfiNet转CCLINK IEFB协议转换实现污水厂新旧自控系统兼容互通

一、案例背景

在环保水处理行业智能化升级与在线监测合规化改造的大背景下，工业自动化精准控污、节能降耗与工业物联网数据在线上传，已经成为污水厂稳定达标排放、满足环保监管的硬性要求。市政污水、工业废水处理工艺流程复杂，涵盖预处理、生化曝气、深度过滤、药剂投加等核心工序，各工序设备联动精度、水质参数采集实时性、加药控制精准度，直接决定污水出水水质达标率与环保数据监测合规性。多数老旧污水厂存在设备分批建设、自控系统新旧混搭的情况，多品牌PLC、多类工业总线协议并存，极易形成数据孤岛，导致工艺调控滞后、环保数据缺失、系统无法远程管控。

本次改造项目为工业污水处理厂新旧自控系统兼容升级工程，项目遵循环保技改核心准则：严禁大规模更换现场仪表、传感器与控制柜，最大限度利旧原有设备，以最低改造代价实现系统升级与数据合规上传。现场原有污水预处理格栅、生化池曝气设备、推流搅拌设备配套三菱PLC控制系统，采用CC-Link IE FB总线架构，作为现场设备主站，长期负责前端污水预处理、生化曝气工艺的设备启停、工况运行与基础参数采集，设备运行稳定、硬件完好。

为提升后端水质处理精度、优化药剂投加工艺、满足最新环保在线监测标准，项目对深度处理单元、自动加药系统进行智能化技改升级，新增西门子S7-1500 PLC作为Profinet总线主站，承担后端深度水处理、PAC/PAM自动加药、水质数据分析、环保数据汇总上传、远程调控等核心功能。由于三菱CC-Link IE FB与西门子Profinet属于两套完全不兼容的工业总线体系，新旧两套自控主站系统无法直接通讯，形成严重的工艺数据孤岛。前端曝气风量、溶解氧浓度等关键水质数据无法同步至后端西门子控制系统，后端精准加药配比指令也无法下发至三菱侧加药泵设备，导致人工凭经验调药、水质波动大、环保在线监测数据不完整、无法实现全自动闭环控污。为解决以上技改难题，项目部署塔讯TX161-RE-CCIE/PNS总线协议转换网关。该设备是集成工业智能数据采集于一体的复合型工业设备，依托专业的协议转换技术实现双总线双向数据交互，完美适配水处理环保项目不停产、不换设备、低成本兼容升级需求。

二、协议转换网关功能简介

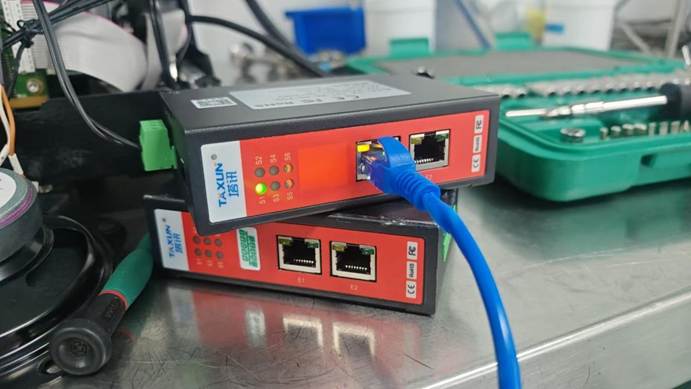

塔讯TX161-RE-CCIE/PNS是专为环保水处理、市政污水技改场景研发的工业级智能网关，作为水处理行业专用工业网关，核心解决西门子与三菱异构总线协议互通难题，适配污水厂新旧系统兼容改造、环保数据采集上传、工艺自动化联动控制场景，同时集成高精度数据采集器与远程物联网传输能力，是污水厂工业自动化工艺优化与工业物联网环保合规建设的核心设备，核心功能如下：

1. 双从站双向协议转换功能：设备支持双总线独立从站运行模式，Profinet侧可作为西门子S7-1500 PLC从站，CC-Link IE FB侧可作为三菱PLC从站，无需更换现场仪表、控制柜与原有控制器，无需改动现场布线，即可实现两大异构总线数据无缝解析、双向透明传输，完全满足环保项目低改动技改要求。

2. 高精度水质工况数据采集：内置工业级数据采集器，可实时精准采集曝气池曝气风量、水体溶解氧、设备运行状态、加药泵运行频率、工序运行时长等核心工艺与环保参数，数据刷新频率高、误差小，为水质精准调控、环保数据溯源提供精准数据支撑。

3. 双向数据联动控制：支持自定义数据映射通道，可实现上位数据采集与远程指令下发双向闭环交互，既能上传前端水质工况数据，又能精准下发加药配比、设备调速、启停联锁等控制指令，适配污水处理动态工艺调控需求。

4. 恶劣工况稳定适配：针对污水车间高湿、多腐蚀、电磁干扰强、24小时连续运行的严苛工况设计，具备防尘、防潮、抗干扰、长时间稳定运行特性，总线通讯无丢包、无延迟，保障水处理工艺连续稳定运行。

5. 物联网环保数据上传：具备物联网网关核心能力，可将采集的水质参数、设备工况、运行数据预处理后，统一上传至环保上位监控系统与在线监测平台，满足环保数据实时上传、全程可追溯、合规监管的行业要求。

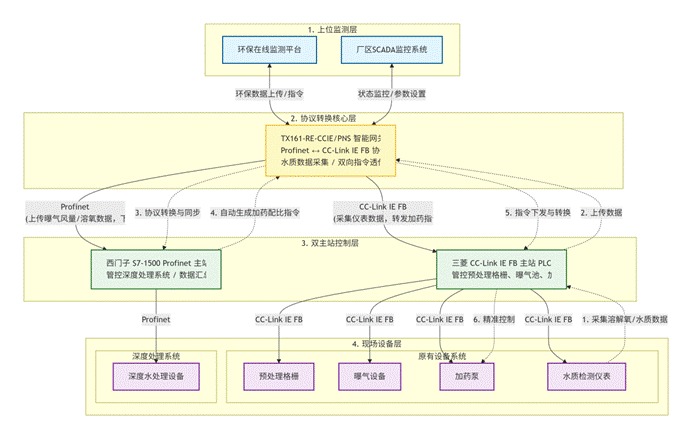

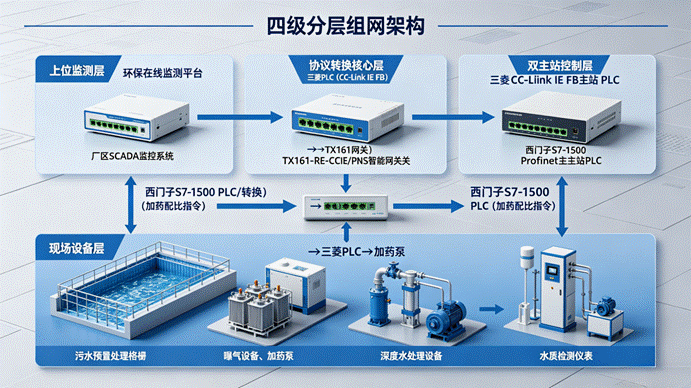

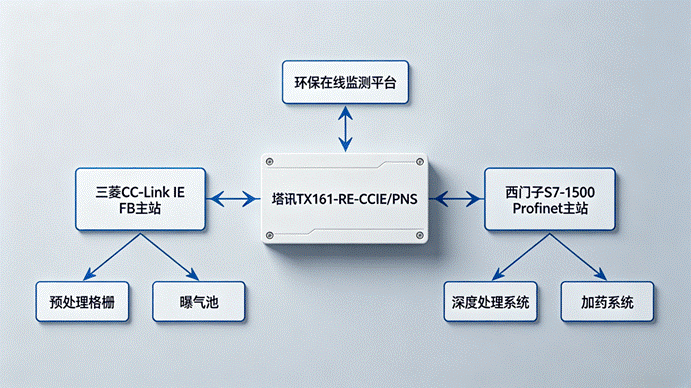

三、系统结构拓扑图

四、项目痛点与难点

本次水处理环保技改项目实施前，新旧自控系统总线异构、数据割裂，存在工艺调控不精准、环保数据不合规、自动化程度低等多重痛点，严重制约污水厂工业自动化工艺优化与工业物联网环保数字化合规建设，同时项目存在严格的技改限制，具体难点如下：

1. 总线协议异构，新旧系统完全割裂：现场三菱CC-Link IE FB与西门子Profinet总线互不兼容，前端预处理、曝气工序与后端深度处理、加药工序无数据交互通道，水质数据无法互通、工艺无法联动，整线处于分段独立运行状态。

2. 技改限制严格，禁止大规模设备更换：项目明确要求不得更换现场检测仪表、传感器与控制柜，传统整体替换控制系统、重构总线布线的技改方案无法落地，只能通过外部协议中转设备实现系统兼容。

3. 无自动化数据采集体系，环保数据缺失：改造前无专用数据采集器自动汇总水质核心参数，曝气风量、溶解氧等关键环保数据依赖人工手抄记录，数据滞后、误差大，无法满足环保在线实时上传与溯源要求，存在合规风险。

4. 人工调药粗放，水质稳定性差：由于无数据联动机制，后端加药配比无法根据前端水质实时动态调整，只能依靠人工经验固定参数投药，极易出现药剂浪费、水质波动超标、处理成本偏高的问题。

5. 无远程管控能力，运维效率低：现场无物联网网关支撑，设备运行状态、水质工况无法远程监控，异常问题只能现场排查，运维成本高、故障响应滞后，无法实现智能化运维管控。

五、整体解决方案

结合污水厂合规化、智能化、低成本技改的核心需求，项目以TX161工业网关为核心，依托高效协议转换技术，搭建新旧自控系统双向通讯链路，构建水质数据自动采集、工艺自动联动、环保数据合规上传的工业自动化与工业物联网一体化解决方案，具体方案如下：

1. 异构总线兼容组网，最大化利旧设备：利用智能网关双从站特性，同时接入Profinet与CC-Link IE FB双总线网络，完美兼容两套异构总线协议，全程不更换现场仪表、控制柜与原有PLC设备，不改动现场布线，以最低改造代价实现新旧系统无缝融合。

2. 双向数据闭环联动，实现精准水处理：配置网关标准化双向数据映射逻辑，搭建工艺联动闭环通道。上行数据：三菱PLC实时采集曝气风量、水体溶解氧、设备运行状态等前端工艺数据，经网关协议转换后上传至西门子S7-1500控制系统；下行数据：西门子系统根据实时水质参数，自动运算生成最优加药配比指令，远程下发至三菱侧加药泵PLC，动态调节加药流量，实现水质精准调控。

3. 全域数据自动采集，满足环保合规：依托网关内置数据采集器，全自动采集污水处理全流程环保与工艺数据，替代人工记录模式，数据实时、精准、可留存，通过物联网网关统一上传至环保在线监测平台，满足环保监管数据实时上传、全程可追溯的合规要求。

4. 实现远程智能运维管控：打通新旧系统数据链路后，全厂设备运行状态、水质参数、工艺工况可实时在中控平台远程查看，支持远程参数调整、故障预警、状态监控，大幅降低现场运维工作量，提升污水厂智能化管理水平。

5. 稳定工艺输出，降低运行成本：通过数据联动自动调药，彻底解决人工粗放投药问题，稳定出水水质，减少药剂浪费，降低污水处理运行能耗与耗材成本，实现节能降耗、稳定达标的双重目标。

六、详细实施配置过程

本次环保技改严格遵循“最小改动、不停机施工、合规优先、稳定运行”的原则，采用分步调试、在线对接的实施方式，全程不影响污水厂正常污水处理作业，具体配置过程如下：

1. 硬件安装与总线对接：将TX161智能网关安装于原有自控控制柜空余位置，完成防潮、防尘、抗干扰工业防护处理。网关CC-Link IE FB端口就近接入三菱PLC总线网络，作为从站适配原有前端设备系统；Profinet端口接入西门子S7-1500总线网络，全程无需拆除、更换任何现场仪表与控制柜设备，最大程度保留原有系统架构。

2. 网关基础参数配置：调试电脑接入网关配置后台，分别设置双总线独立IP地址，规避局域网IP冲突。导入Profinet与CC-Link IE FB专用协议配置文件，完成底层协议适配，开启高速数据刷新、断线保护、数据异常过滤功能，保障污水厂24小时连续工况下的通讯稳定性。

3. 双向数据映射配置：根据污水处理工艺逻辑精准配置映射表。上行映射参数包含：曝气风量、溶解氧浓度、格栅运行状态、曝气设备启停信号；下行映射参数包含：加药配比参数、加药泵调速指令、系统联锁启停、远程复位信号，确保双向数据精准对应、毫秒级同步。

4. PLC程序适配优化：完全保留原有三菱PLC核心控制程序与仪表采集逻辑，仅小幅优化西门子S7-1500程序，新增总线数据交互、水质数据分析、自动配比运算、数据上传程序段，增加通讯心跳检测与断链保护逻辑，保障通讯异常时设备安全运行，杜绝水质波动异常。

5. 在线联调与稳定性试运行：先完成单总线通讯测试，排查数据丢包、延迟问题；随后开展全工艺联动调试，模拟水质波动、加药调节、设备启停等工况，验证数据采集、指令下发、工艺联动、数据上传全流程稳定性；最后进行72小时连续满载试运行，确认系统运行稳定、环保数据上传正常、水质达标稳定后正式投入使用。

七、实施前后效果对比与应用成效

本次环保技改依托工业网关优秀的协议转换性能，成功解决水处理新旧系统数据孤岛、工艺不联动、环保数据不合规难题，污水厂工业自动化工艺控制精度与工业物联网数字化合规水平大幅提升，实施前后效果对比显著：

1. 改造改动与成本对比：改造前若采用整机换控方案，需更换大量现场设备与控制柜，改造成本高、停机周期长；改造后完全利旧原有设备，零硬件替换、无停产整改，技改综合成本降低55%以上，完美满足环保项目低改动改造要求。

2. 工艺控制效果对比：改造前人工凭经验投药、参数固定，水质波动大、药剂浪费严重；改造后根据实时水质数据自动调节加药配比，水质稳定性大幅提升，出水达标率接近100%，药剂耗材成本降低20%以上。

3. 环保数据管控对比：改造前依赖人工记录数据，数据滞后、误差大、无法实时上传，存在合规风险；改造后通过数据采集器全自动采集环保参数，依托物联网网关实现数据实时上传、全程追溯，完全满足环保在线监测合规要求。

4. 自动化水平对比：改造前前后工序独立运行，人工干预量大、管控滞后；改造后实现全工艺自动联动、远程调控、智能调参，整线工业自动化水平全面升级，大幅减少人工运维成本。

5. 设备运维对比：改造前设备状态无法远程监控，故障排查耗时久；改造后工况、故障数据实时上传，运维人员可精准定位问题，设备运维效率提升50%，系统运行稳定性显著增强。

八、项目总结

本次水处理环保项目新旧自控系统兼容改造工程，通过部署TX161-RE-CCIE/PNS智能网关，依靠核心协议转换技术，成功打通西门子Profinet与三菱CC-Link IE FB异构总线协议的通讯壁垒，实现新旧双主站自控系统的高速双向数据互通。项目严格遵守环保项目严禁大规模更换现场设备的技改要求，充分发挥工业网关高兼容、高稳定、低改动的优势，通过内置数据采集器完成水质、设备全域数据采集，依托物联网网关完善污水厂工业物联网数字化监测体系，全面提升污水处理工业自动化精准控污能力。

项目落地后，彻底解决了污水厂新旧系统数据割裂、工艺调控粗放、环保数据不合规、运维成本高的核心痛点，实现曝气水质参数实时采集、加药工艺自动精准调控、环保数据实时上传追溯，有效稳定出水水质、降低生产能耗与药剂成本，助力污水厂实现智能化、合规化、节能化升级。本次轻量化利旧改造方案，无需停产、无需换设备、改造成本低，完美适配环保水处理行业技改特点。

本案例可广泛应用于市政污水、工业废水、中水回用等环保项目的新旧自控系统兼容升级、多协议总线组网、环保数据合规改造场景，为水处理行业智能化技改、数字化合规建设提供了成熟、可复制、高性价比的解决方案，具备极高的行业推广价值与工程参考意义。
