RIGOL矢量网络分析仪助力汽车线缆及天线测试效率提升

随着智能汽车、车联网(V2X)及多无线通信系统持续集成，车载天线与射频线束的复杂度正在快速提升。与此同时，车型平台迭代与海外产线扩张，也对汽车射频测试提出了更高要求——既需要满足量产节拍与一致性控制，又需要兼顾设备投入、自动化能力与跨区域快速复制。

在这一背景下，越来越多汽车电子与无线通信组件供应商开始关注“可量产、可迁移、可快速交付”的射频测试体系。本案例介绍某跨国汽车天线及无线通信组件供应商，如何基于 RIGOL DNA6000系列矢量网络分析仪，在汽车线缆半自动化测试与多通道车载天线全自动化测试场景中，实现测试效率、投入成本与工程交付周期之间的平衡。

案例背景

该客户长期面向全球主流整车厂及Tier 1供应商提供车载天线、射频线束与无线通信组件，产品覆盖GPS、ETC、V2X、蜂窝通信及整车无线连接系统等多个场景。随着海外产线扩建与车型平台持续迭代，客户希望在保持既有测试规范、夹具及自动化流程体系稳定的前提下，进一步提升产线测试效率与跨区域复制能力。

但在实际推进过程中，客户仍面临以下挑战：

01 设备投入压力高

原有进口高端矢量网络分析仪单台成本较高，随着产线扩容，新增测试工位带来的资本支出持续增加。客户希望在不降低测试一致性的前提下，控制单线测试设备投入。

02 产线操作复杂度高

传统测试流程依赖较多人工操作与参数配置，对产线工人的培训与操作经验要求较高，容易影响测试节拍与结果一致性。客户希望实现更简洁的一键化测试流程。

03 本地化交付周期长

部分海外原厂在自动化定制、数据接口与现场支持等方面响应周期较长，难以匹配车型平台快速切换与海外扩产节奏。客户需要更高效的本地化工程交付能力。

解决方案

RIGOL围绕客户“线缆半自动 + 天线全自动”两类场景，提供“一台 DNA6000 + 两套测试软件 + 工程化交付服务”的整体方案：在频率范围、动态范围、迹线噪声、测量速度等核心指标上满足产线要求;通过半自动 / 全自动软件把复杂仪表操作收敛为产线级一键流程;在总线侧尽量复用既有脚本与周边设备，降低切换风险。

场景一

汽车线缆半自动化测试方案

测试需求

成本控制：在性能不降级、判定窗口不变的前提下，降低相对原进口高端方案的设备投入;

产线友好：软件必须简洁易用，面向产线工人;

服务能力：需要仪表厂商快速响应定制化需求与问题反馈。

测试方案

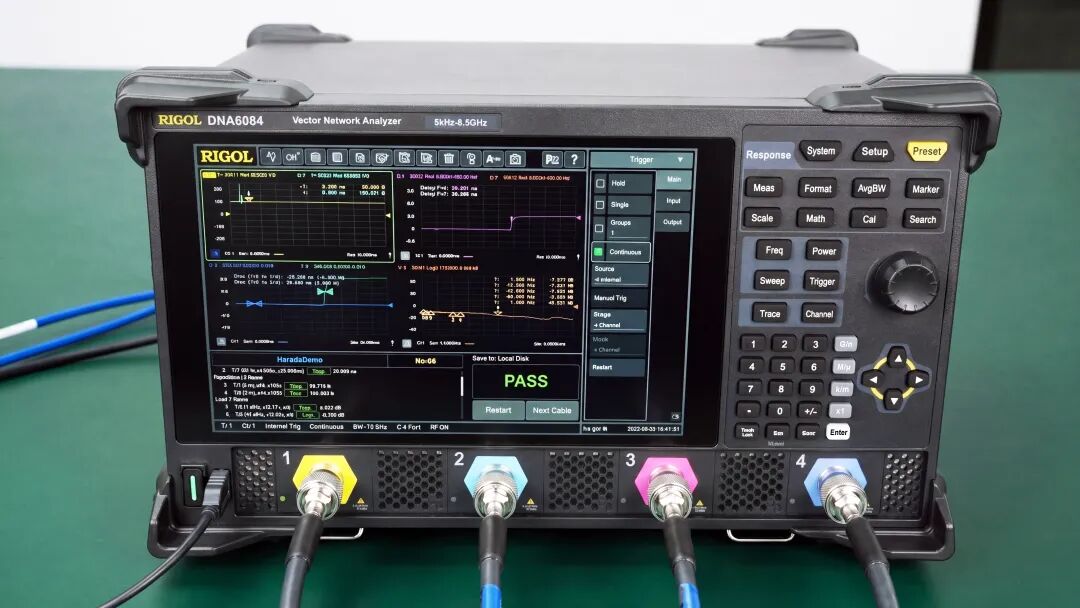

RIGOL矢量网络分析仪内部集成半自动化测试软件，与产线现有夹具结合后，工人只需触发一次启动指令(一键按键/外部触发/USB控制三选一)，即可完成对一条线缆样品的全部测试项扫描。并实现：

自动化测量与指标判别，无需人工读图;

自动统计良率与失败原因，支持失败样品快速重测;

测试日志自动保存，并支持上传至客户 MES / 质量数据库;

在夹具与规范不变的前提下完成仪表侧无缝替换。

同时，半自动化软件将核心测试项一屏汇总，支持一键启动/暂停/重测，内置汽车线缆量产常用模板，并可按车型平台自定义测试项、上下限与结果视图;可通过 USB 与产线 PLC/夹具联动，并生成报表对接质量追溯。

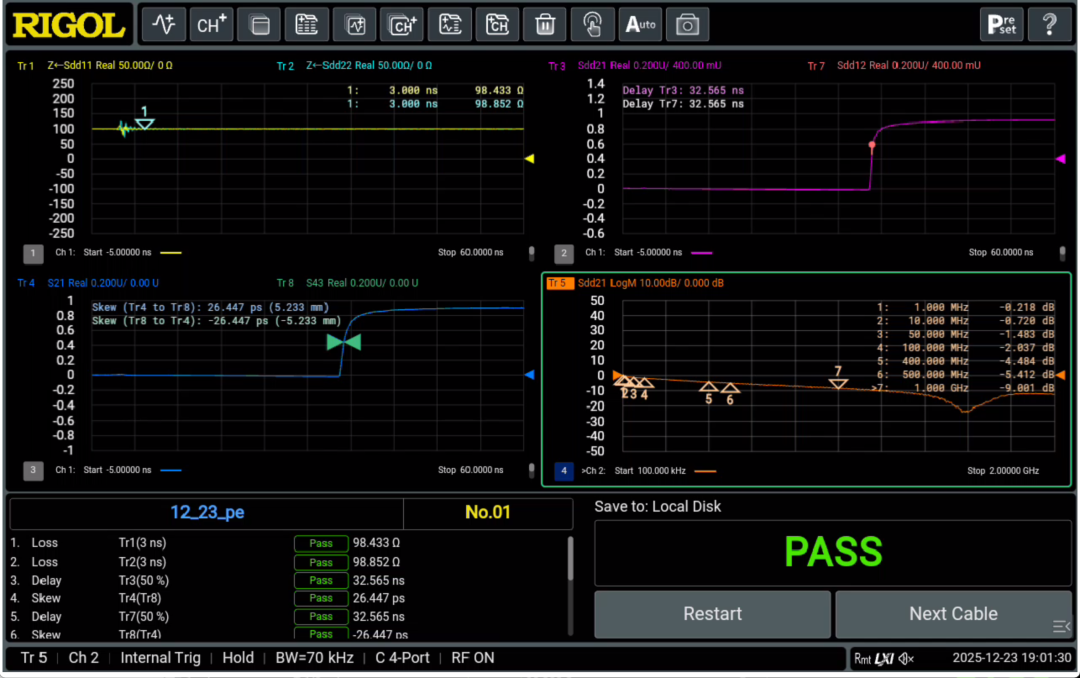

半自动化测试软件中默认覆盖差分/单端阻抗、偏移、延时、多个频点插损等13 项核心测量，每项均支持设置独立的上下限与判定逻辑。

现场实测与验证

在海外工厂现场，项目组使用DNA6000系列矢量网络分析仪与客户原进口四端口矢量网络分析仪，对同一批线缆样品进行对比测试，重点验证阻抗、Skew、Delay、Loss 等关键指标曲线与判定结论的一致性。

结论要点：

一致性：在客户量产判定窗口内，DNA6000与原VNA给出的判定结果完全一致;

效率：结合半自动化软件，单样品测试节拍优化，且无需工程师介入;

可维护性：测试软件、日志、报告全部由RIGOL在3个月内交付完成，并提供后续本地化支持。

场景二

汽车天线全自动化测试方案

测试需求

成本控制：相对原进口USB型双端口仪表 + DMM + 自动化组合，希望显著降低单线投入;

产线友好：软件需简洁、容错、易培训;

服务能力：定制需求需要快速响应。

指令兼容：与既有产线自动化脚本体系兼容，避免大规模改写与停产改造。

测试方案

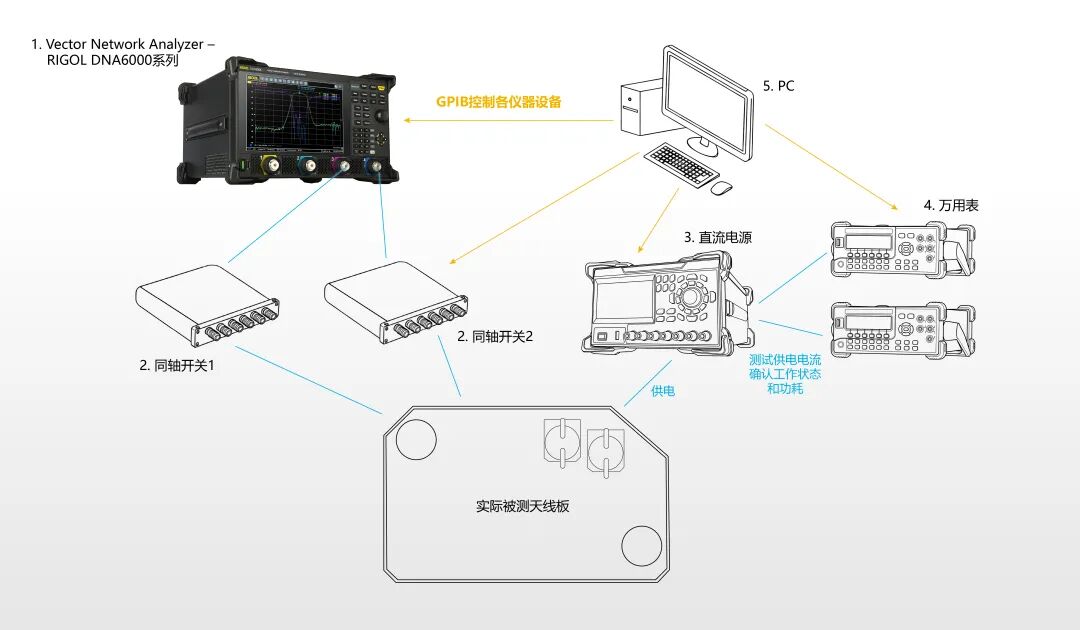

PC通过GPIB接口控制DNA6000系列矢量网络分析仪启动自动化测试流程;

直流线性电源为被测天线模组供电，数字万用表采集电流等功耗类参数;

通过测试夹具与开关矩阵，自动切换被测电路板上多组天线通道;

整条测试线由自动化软件统一调度，工人仅需放料 / 取料 / 触发。

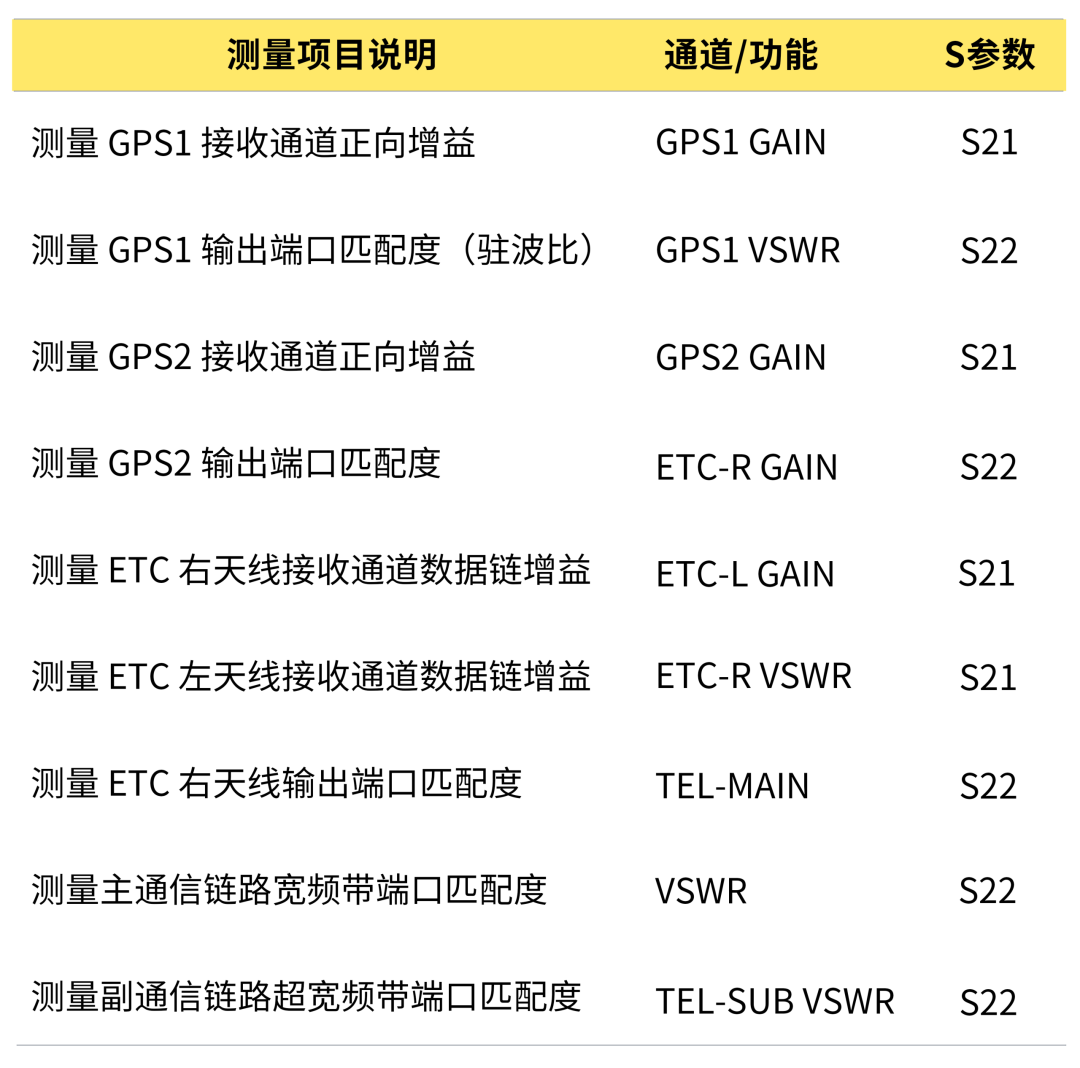

测试项目覆盖客户主流车型平台的 GPS、ETC、车载通信主副链路等关键射频天线测试项，包含增益(Gain，S21)与端口匹配(VSWR，S22)两大类共 9 项核心测试：

现场实测与对比验证

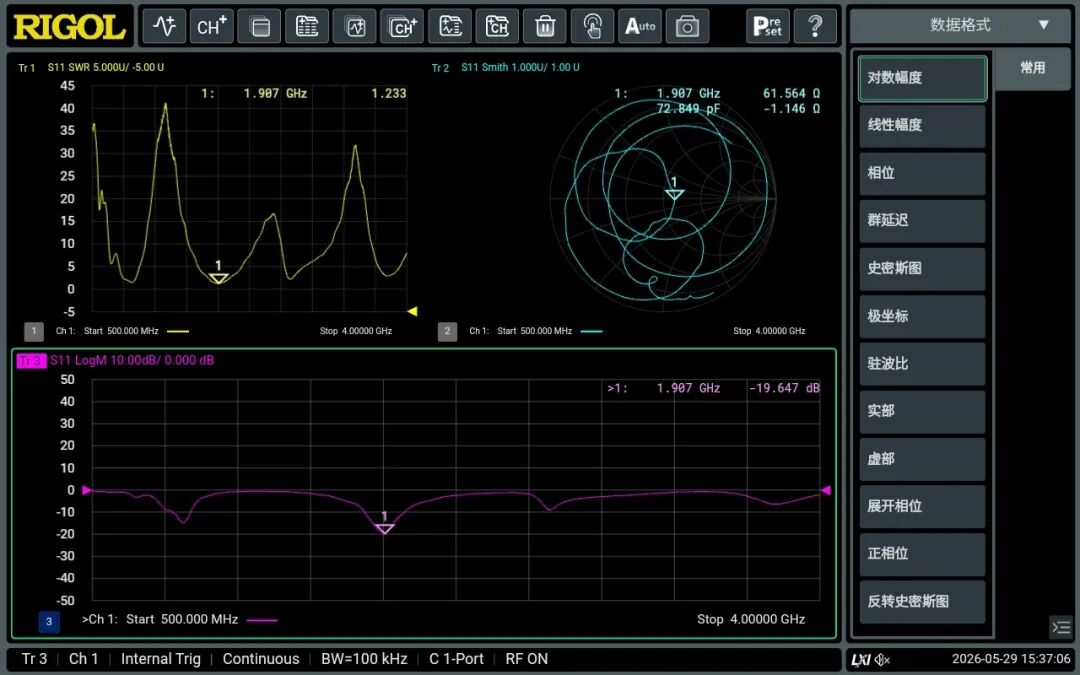

在客户产线上，项目组安排DNA6000系列矢量网络分析仪与客户原USB型双端口进口仪表并行对照，重点验证总线指令兼容性、测试速度与 S 参数结果一致性。

结论要点：

指令兼容：原平台的产线自动化脚本不做改写即可在 DNA6000 上运行;

测试一致：S21 / S22 等关键 S 参数在客户判定窗口内完全一致;

切换成本：夹具、电源、DMM等周边设备完全复用，仅切换矢量网络分析仪本体。

方案成果

现场验证中，RIGOL DNA6000系列矢量网络分析仪方案在关键测试项上与原进口方案保持一致，能够满足客户现有量产判定要求;同时在不改变既有测试规范、并尽量复用夹具与自动化脚本体系的前提下，实现了产线测试流程简化与交付效率提升，兼顾了测试一致性、投入控制与后续跨区域复制需求。

小 结

基于RIGOL DNA6000系列矢量网络分析仪搭建的高性价比产线测试方案，为客户提供了覆盖汽车射频线束半自动测试与车载天线全自动测试的一体化测量与判别能力，并配套完成测试序列、日志归档与现场交付联调，同时显著降低单线测试设备投入并压缩项目交付周期。结果表明，该路径能够在批量生产场景下稳定输出可追溯的测试数据，为车载多通道射频链路的质量控制与后续产线复制提供工程化支撑。

仪器支持

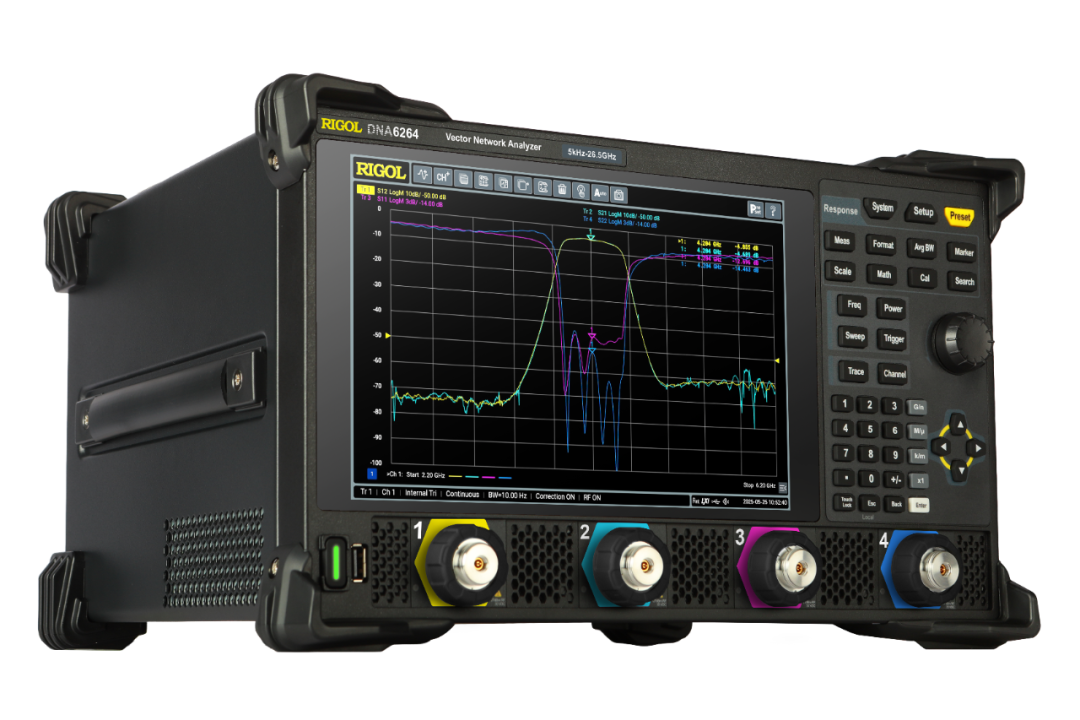

RIGOL DNA6000系列

矢量网络分析仪

工程级性能 | 平台级兼容 | 产线级软件

产品特点：

频率范围：5 kHz ~ 26.5 GHz

系统动态范围：高达 127 dB

迹线噪声：低至 0.003 dB rms

支持 LAN、USB Device、USB Host、HDMI、GPIB 和 Application I/O 通信接口
