SIT1169Q Mini SBC 应用概述

1. Mini SBC简介

Mini SBC (Mini System Basis Chip) 是一种小型化的系统基础芯片。SIT1169Q系列产品集成了两路LDO，VCC1具有3.3V或5V输出电压、250mA输出电流能力，支持外部PNP晶体管扩展辅助散热，防止器件过热，提高SBC在高温或大功率负载下工作能力，主要用于微控制器系统供电。VCC2/VEXT具有5V 输出电压、100mA输出电流的能力（VEXT具备离板供电能力）。集成了高速CAN收发器，可支持5Mbps的CAN FD通信。集成了独立看门狗电路，支持超时模式、窗口模式以及自动模式。集成了系统管理模块，支持SPI接口，支持LIMP（跛行输出）、支持局域网络管理功能（Partial Network），支持双向复位管理功能。

其具有尺寸小巧、功能集成度高、超低功耗、可靠性高及灵活性强等特点，支持汽车电子、工业控制、物联网、网络通信等各类领域。SIT1169Q内部功能框图如图1-1所示。

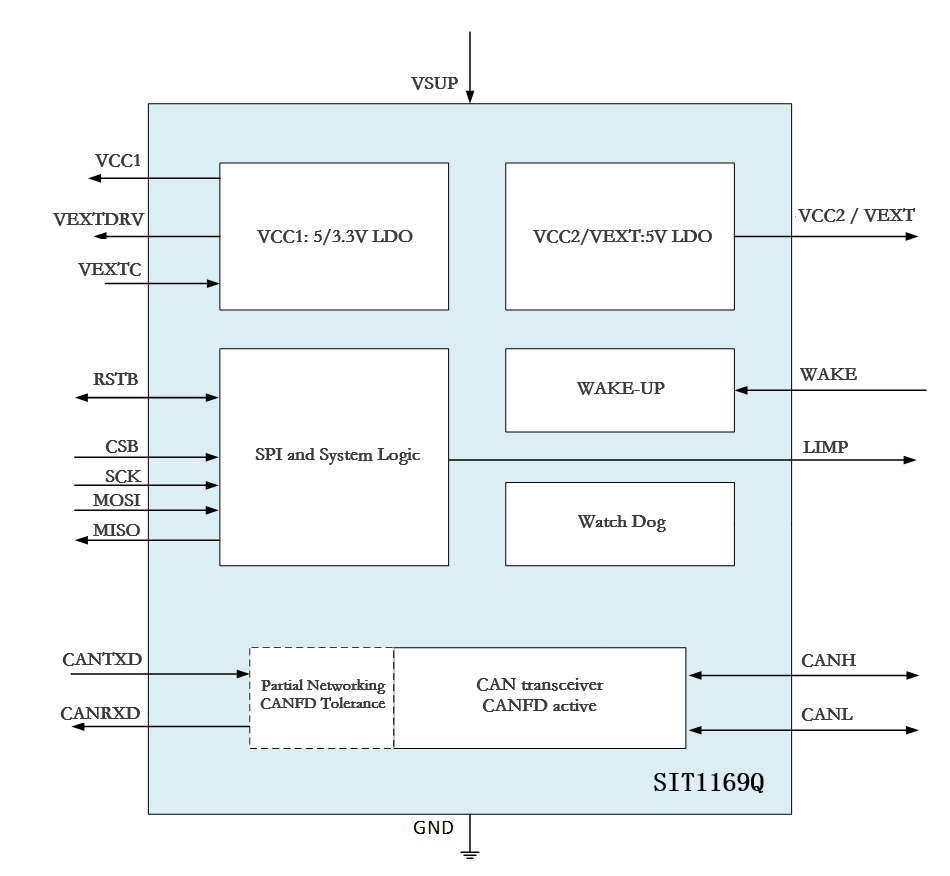

图1-1：SIT1169Q功能框图



1. SIT1169Q的功能及特点

SIT1169Q是芯力特研发的集成了双路LDO、CAN FD 收发器、看门狗、系统管理等模块的小型化的系统基础芯片，主要功能有：

✽符合 ISO 11898-2:2016标准；

✽符合AEC-Q100车规级产品认证；

✽工作结温，-40℃ 至 +150℃；

✽支持VCC1 LDO 3.3V/5V输出可选，可提供高达 250mA 电流，支持外置PNP扩展，精度为±2%;

✽支持VCC2/VEXT LDO5V输出100mA，VCC2可用于CAN或外部传感器供电,VEXT可支持离板供电。

✽拥有超低功耗睡眠模式以及待机模式，支持远程唤醒功能（支持CAN局部网络管理）以及本地唤醒功能，可通过SPI获取唤醒源；

✽支持5Mbit/s 的CAN FD数据传输；

✽内置看门狗，支持超时模式、窗口模式以及自动模式；

✽支持LIMP（跛行输出），可通过SPI读取错误事件、系统事件；

✽支持过温警告和关闭；

✽内置MTP，支持用户进行可选功能配置，循环寿命超过200次；

✽支持双向复位管理；

✽总线端口±58V 耐压；

✽DFN20 3.5mm * 5.5mm 封装，具有改进的自动光学检测（AOI）能力；

1. SIT1169Q封装及引脚功能

   SIT1169Q封装对应的引脚功能如下图2-1及表1-1所示。

图2-1：SIT1169Q引脚定义及功能

表1-1 SIT1169Q引脚功能

引脚名称	引脚序号	引脚功能
GND	1	地
TXD	2	CAN发送器数据输入端
SDI	3	SPI 数据输入端
GND	4	地
VCC1	5	5 V/3.3 V 微控制器系统电源输出
VEXTC	6	外部PNP晶体管的电流测量，该引脚连接到外部PNP晶体管的集电极
RXD	7	CAN 接收器数据输出端
RSTN	8	复位输出/输出，低有效
SDO	9	SPI 数据输出端
SCK	10	SPI 时钟输入端
LIMP	11	跛行输出，开漏，低有效
WAKE	12	本地唤醒输入端口
VCC2	13	内部CAN 5 V 电源输出（仅SIT1169QTK, SIT1169QTK/3, SIT1169QTK/F 和SIT1169QTK/F/3 ）
VEXT	13	5 V 电源输出，可离板供电（仅SIT1169QTK/X和 SIT1169QTK/X/F ）
BAT	14	电池供电电源
VEXCTRL	15	外部PNP晶体管的驱动引脚；该引脚连接到外部PNP晶体管的基极
GND	16	地
CANL	17	低电位 CAN 总线输入输出端
CANH	18	高电位 CAN 总线输入输出端
GND	19	地
SCSN	20	SPI 芯片选择输入，低有效





1. SIT1169Q典型应用系统

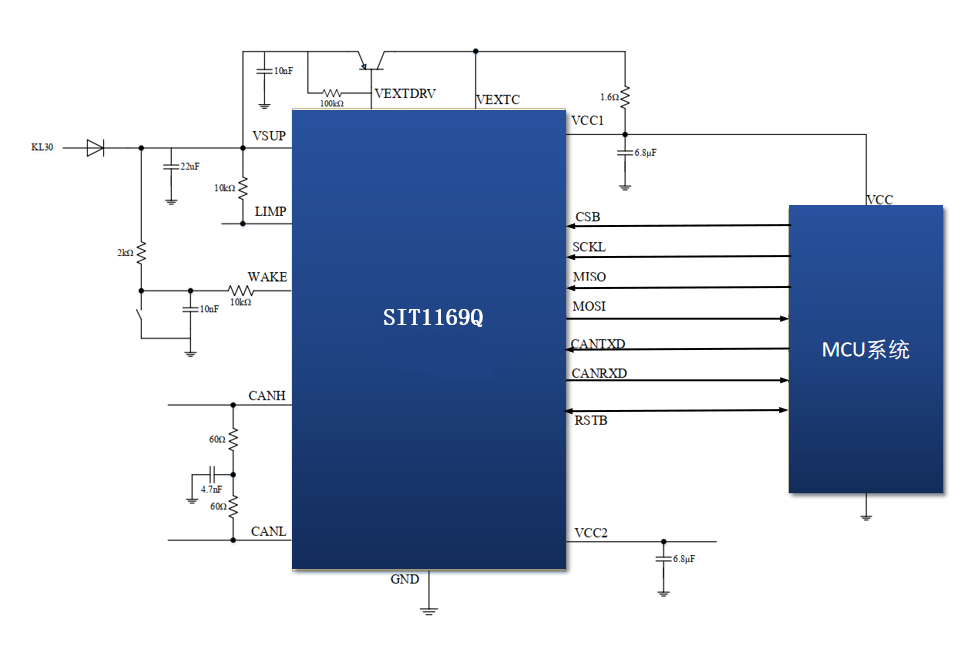

图3-1：SIT1169Q典型应用系统框图
