CS8759 国产2x130W双声道D类功放芯片解决方案

引言
目前大功率蓝牙音箱常用的功放芯片以TPA3116/TPA3221/TPA3251系列为主、国产的中大功率D类功放芯片还比较少见。深圳市永阜康科技有限公司一直致力于国产D类功放芯片的推广，现在力推国产2x130W双声道D类功放芯片-CS8759，为广大音箱厂家提供更具性价比的国产替换解决方案。

CS8759产品概述
CS8759E是-款2X130W立体声D类音频功率放大器，这款器件在顶层设计了散热焊盘，焊盘上连接散热器后可以达到输出2x1300W的连续功率.在32V的电源电压下可以驱动低至3Ω的负载，单声道可输出310W连续功率。
CS8759E具备先进的EMI抑制技术，它采用表面贴装技术，只需少量的外围器件，便使系统具备高质量的音频输出功率。
CS8759E内置了过流保护,短路保护和过热保护,有效的保护芯片在异常的工作条件下不被损坏。
CS8759E最高可达92%以上的效率，55V以上的耐压设计为芯片提供了超高的可靠性，可以有限的降低生产过程中的不良比例。
CS8759E提供了特殊的EQB28封装形式供客户选择，合适的封装尺寸为客户安装散热器件提供了最大的方便，其额定的工作温度范围为-40℃至85℃。
采用EQB-28封装。
特性
输出功率（THD+N=1%）
VDD = 24V@RL = 4Ω     2x60W
VDD = 32V@RL = 4Ω     2x130W
输出功率（PBTL模式，THD+N=10%）
VDD = 24V@RL = 4Ω     66W
VDD = 32V@RL = 3Ω     150W
宽电源电压范围：8V-33V
高可靠性设计：45V耐压设计

CS8759应用信息
1.CS8759脚位定义图

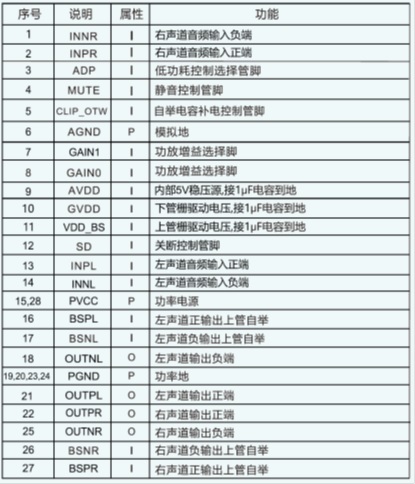

2.CS8759管脚说明

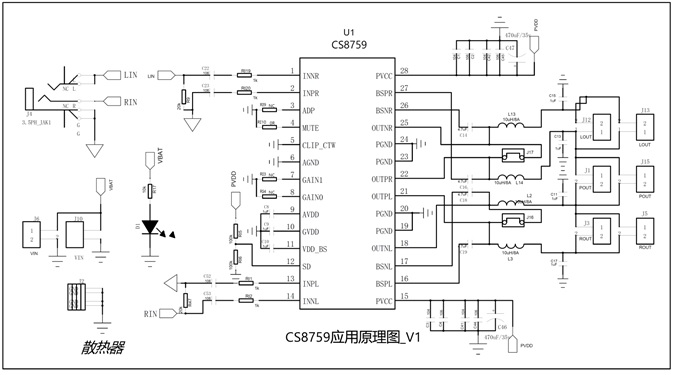

3.CS8759 DEMO 应用示意图

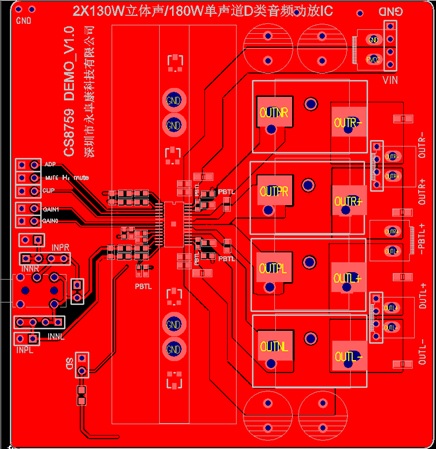

4.CS8759 DEMO板PCB顶层设计图

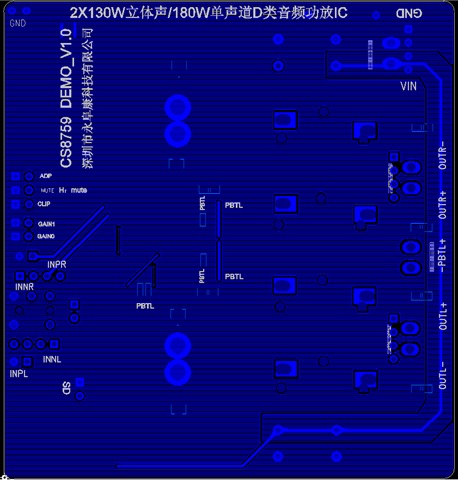

5.CS8759 DEMO板PCB底层设计图

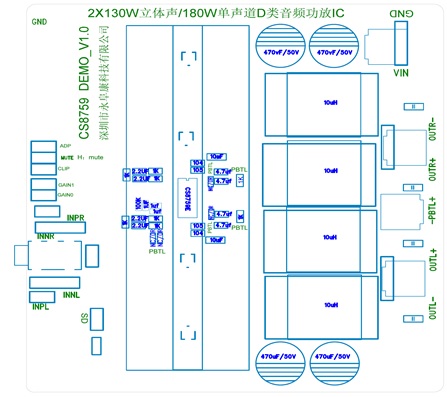

6.CS8759 DEMO板贴片图

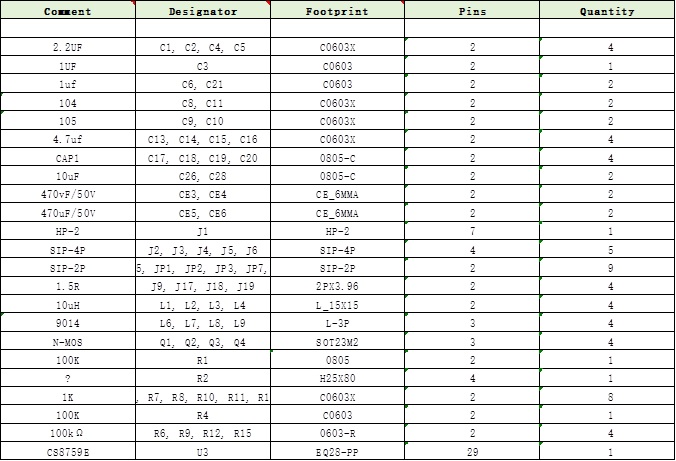

7.CS8759  DEMO板物料清单

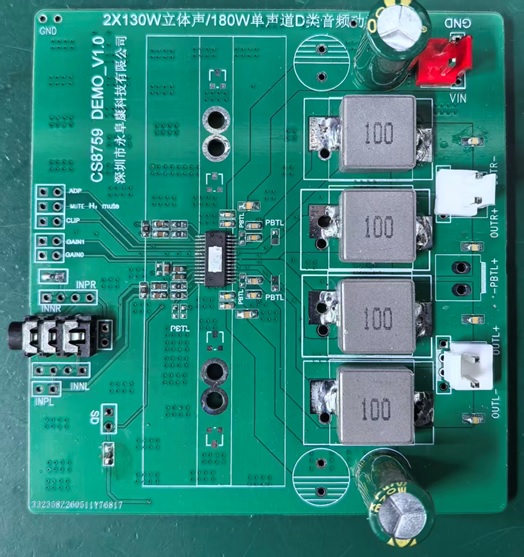

8.CS8759 DEMO板实物图
