QX2304（泉芯）低功耗、高效率同步升压变换器

产品描述

QX2304 是一款具有仅 6uA 静态电流的同步升压变换器。

QX2304 在 PFM 的基础上采用了自主的专利技术，一方面消除了变换器输出电容 ESR 对稳定性的影响，提高了输出电压的稳态精度；另一方面，使系统的工作频率高达 300KHz，同时又能保持超低的静态电流，实现最高的效率。

QX2304 输出电压可以进行内部调节，实现从 2.5V 至 5.0V 的固定输出电压，调节步进为 0.1V。

QX2304 仅需三个外围元件即可达到所需输出电压，并支持小型的外部电感器和输出电容器。

QX2304 采用肖特基二极管也可支持高输出电流应用。

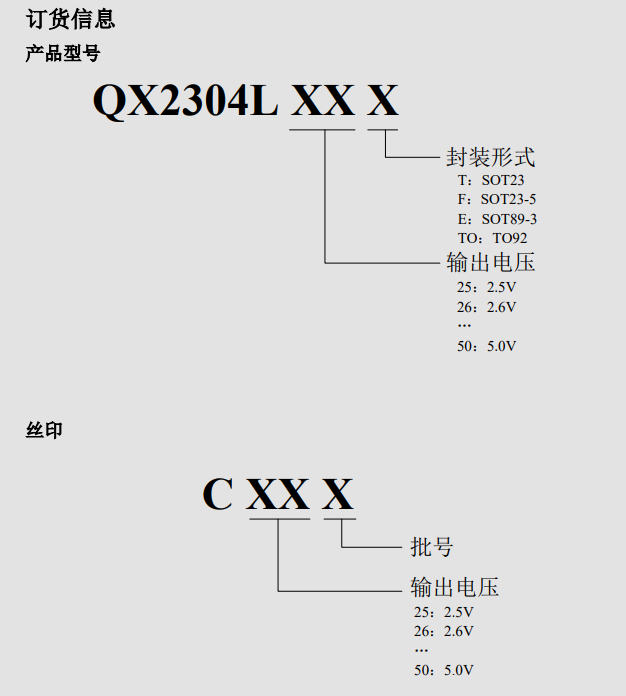

QX2304 采用 SOT23、SOT23-5、SOT89-3、TO92 封装。

产品特征

1. 最高效率：95%

2. 最高工作频率：300KHz

3. 超低启动电压：0.95V@Io=1mA

4. VOUT 脚静态电流：6uA@VOUT=5.5V

5. VIN输入静态电流：17uA@VIN=1.8V

6. 输出电压可选：2.5V～5.0V@step=0.1V

7. 输出电压精度：±2.5%

8. 宽输入电压范围：0.95V～5.0V 低纹波，低噪声：±15mV@Io=20mA

产品应用

1. 1～3 节碱性电池或镍氢电池供电应用

2. 电子词典、数码相机、LED 手电筒、LED 灯、血压计、MP3、遥控玩具

3. 无线耳机、无线鼠标键盘、防丢器、汽车防盗器、充电器、VCR、PDA 等手持电子设备

工作原理

QX2304 是一款低静态电流、高效率、PFM 模式控制的同步升压变换器。

QX2304 所需的外部元件非常少，只需要一个电感和输入、输出电容就可以提供 2.5V~5.0V 的稳定的低噪声输出电压。芯片内部包括输出电压反馈和修正网络、纹波补偿电路、启动电路、振荡电路、参考电压电路、PFM 控制电路、过流保护电路、同步管控制以及功率管等。振荡电路提供基准震荡频率和固定的脉宽；参考电压电路提供稳定的参考电平；并且由于采用内部的修正技术，保证了输出电压精度可达到±2.5%。

电感选择

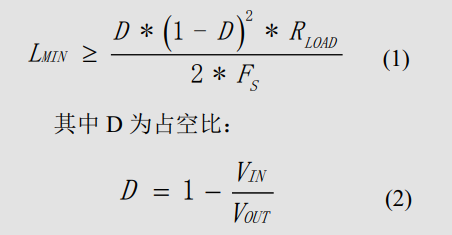

电感值有以下几个方面需要考虑：首先是需要保证能够使得变换器在连续电流模式能够正常工作的最小电感值 LMIN：
