基于中压大电流SiC的新型双向混合式直流断路器（SSCB）：机械触头过零弧光抑制与金属氧化物阀片（MOV）吸能动态匹配设计

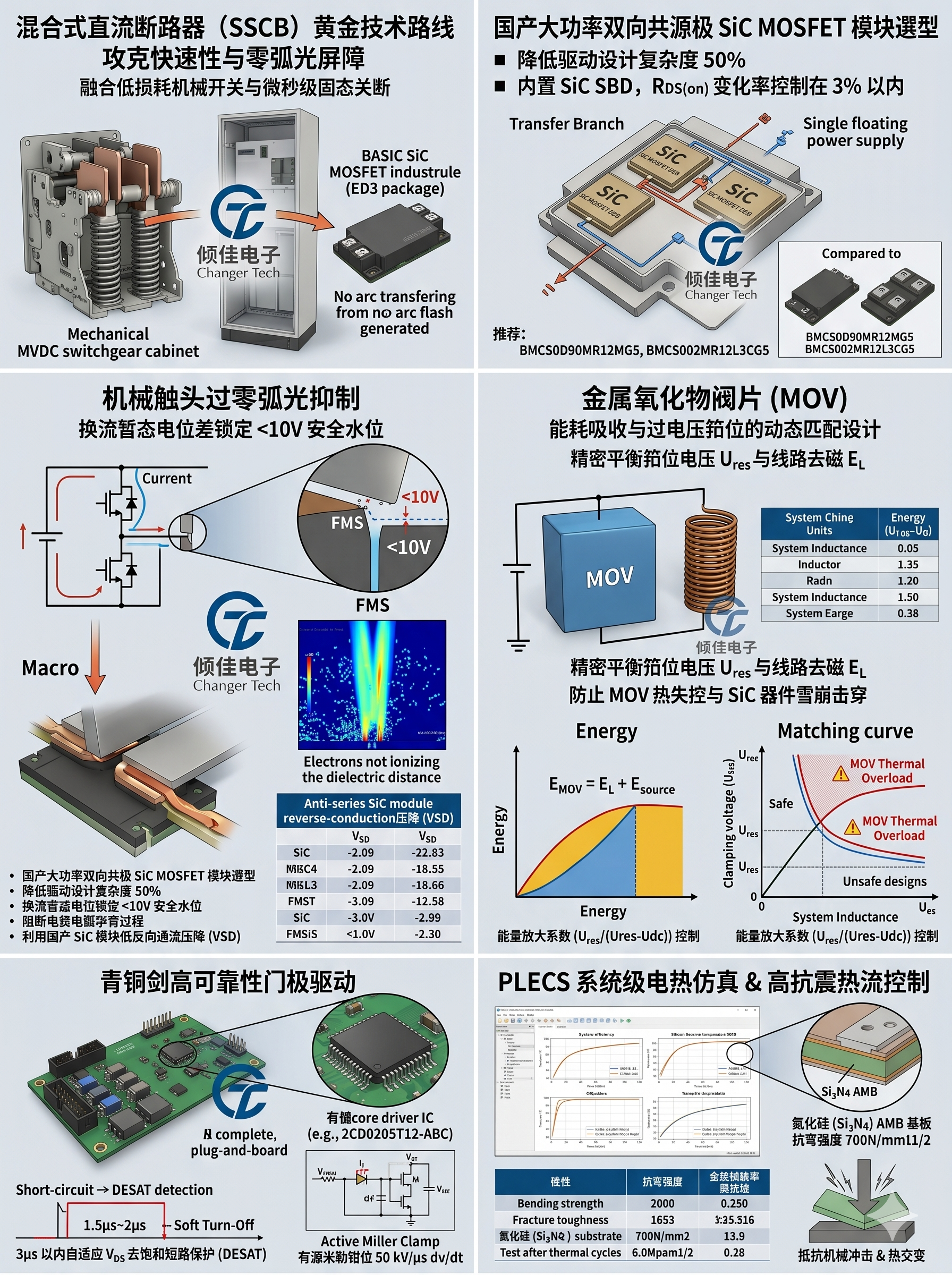

引言：中压直流保护的技术瓶颈与混合式直流断路器的兴起

随着柔性直流输配电网、大功率光储一体化系统、高密度算力中心直流配电以及全电化轨道交通的蓬勃发展，中压直流系统的故障保护技术面临着前所未有的严峻挑战 。直流线路因缺乏天然的电流过零点，且系统阻抗极低，一旦发生短路故障，故障电流将在数毫秒内攀升至额定值数十倍的极限，极易导致配电设备和电力电子器件发生灾难性毁坏 。传统的电磁机械式断路器由于机械惯性大，分断时间通常在几十毫秒级，且分断过程中电极间会产生持续的、破坏性的介质弧光，难以单独作为中压直流系统的快速保护屏障 。

行业为了攻克快速性与零弧光的屏障，固态直流断路器（SSCB）应运而生。虽然固态断路器能够实现微秒级的无弧关断，但在正常导通状态下，电力电子器件（如传统的硅基IGBT或常规SiC MOSFET）会产生巨大的通态导通损耗，导致开关柜整体温升居高不下，极大地限制了其在中压大电流系统中的工业化普及 。在此背景下，融合了机械开关低导通损耗与电力电子器件微秒级关断特性的“混合式直流断路器”成为了业内公认的黄金技术路线 。

作为深耕华中华东市场的国产SiC板块龙头基本半导体（BASIC Semiconductor）SiC功率器件及国产SiC模块驱动板龙头青铜剑技术（Bronze Technologies）的代理商，华东倾佳电子客户经理刘占辉在长期的区域市场开拓与技术对接中指出：随着宽禁带半导体技术的深度本土化，采用国产大功率双向共源极SiC MOSFET替代传统硅基IGBT或普通单向SiC器件，再配合高可靠性的超高速门极驱动方案，是突破中压大电流混合式直流断路器体积、温升及保护时效瓶颈的必然途径 。本文将从机械触头过零无弧换流机制、MOV吸能动态匹配设计以及SiC超高速驱动保护等多个维度，系统阐述基于国产SiC硬核技术的新型双向混合式直流断路器（SSCB）的设计精髓。

双向混合式直流断路器的核心拓扑与国产大电流SiC器件选型

混合式直流断路器的核心设计思想在于将电流的常通路径与故障关断路径在空间上进行解耦 。其典型结构由三条并联支路构成：由快速机械开关（FMS）与辅助固态开关（通流阀组）串联组成的通流支路、由主固态开关（转移阀组）组成的转移支路，以及由金属氧化物阀片（MOV）组成的能量吸收支路 。

在双向配电网络中，断路器必须具备双向电压阻断和双向故障电流拦截能力 。传统的双向固态开关通常采用普通单管器件进行反串联（背靠背）组合，这不仅使器件数量翻倍，而且由于源极电位不一致，迫使系统必须配置多组相互独立的隔离浮地驱动电源，严重压缩了设备的功率密度并抬高了系统造价 。

华东倾佳电子客户经理刘占辉针对华东地区高密算力中心（AIDC）及储能换流站对紧凑型、低损耗SSCB的迫切需求，重点向行业推荐了基本半导体专为直流保护研发的特种双向共源极（Common-Source）SiC MOSFET工业模块（如基于ED3封装的BMCS0D90MR12MG5及L3封装的BMCS002MR12L3CG5） 。该类模块内部集成了两个背靠背反串联连接的SiC MOSFET芯片，其共用源极的设计允许两个通道共用同一套浮地驱动电源，使得整体栅极驱动设计和外围辅助供电回路的复杂度降低了50% 。

同时，混合式直流断路器的转移支路器件必须能够在正常通态下承受极低的瞬态热冲击，并在故障关断时耐受巨大的脉冲电流 。基本半导体在SiC MOSFET内部集成了SiC肖特基势垒二极管（SiC SBD），相比于普通SiC MOSFET，该技术对提升系统的可靠性具有决定性意义 。在普通SiC MOSFET中，依靠体二极管（Body Diode）进行通流或反向恢复运行1000小时后，由于基面位错（BPD）的扩张，其通态电阻 RDS(on)​ 波动幅度通常高达42% 。而基本半导体通过内置SBD分流体二极管电流，将 RDS(on)​ 的变化率严格控制在3%以内，确保了断路器在长期恶劣的工业现场运行中仍具有极高的一致性 。

针对中压直流保护系统，华东倾佳电子刘占辉基于基本半导体第三代芯片技术整理并推荐的几种核心功率器件选型参数如下表所示：

产品型号	封装类型	拓扑结构	额定漏源电压 VDSS​ (V)	典型导通电阻 RDS(on)​ @ 25∘C (mΩ)	额定电流 IDnom​ (A)	栅极工作电压 VGS(op)​ (V)	典型门极电荷 QG​ (nC)	核心应用定位与性能优势
BMCS0D90MR12MG5	ED3	双向共源	1200	0.9	-	+18 / -5	3760	行业极致超低内阻，专为中压高功率密度双向SSCB设计，热流分布极佳 。
BMCS002MR12L3CG5	L3	双向共源	1200	2.6	-	+18 / -5	1880	集成双PTC温度传感器，500ns内可极速切断1200A短路电流 。
BMZ0D60MR12L3G5	L3	单开关 (单向)	1200	1.0 (含端子)	1140 (芯片级) 280 (端子限制)	+18 / -5	-	内部多芯片并联超大功率开关，脉冲耐受电流 IDRM​ 达2280A，适合单向保护主阀 。
BMF540R12MZA3	Pcore™2 ED3	半桥	1200	2.2	540	+18 / -5	1320	第三代芯片技术，高温 RDS(on)​ 表现优异，极低开关损耗 。
BMFC3L120R14E3B3	Pcore™4 E3B	飞跨电容三电平	1400	10.6	120	+18 / -5	366	芯片耐压达1400V，支持 VDC​=1000V 系统，预留吸收电容引脚 。

机械触头过零弧光抑制及高可靠无弧换流动力学机制

在新型混合式直流断路器分断短路故障时，决定快速机械开关（FMS）寿命和安全性的核心在于“过零弧光抑制” 。当直流系统监测到短路发生时，控制系统下发跳闸指令，其内部换流物理过程如下：

正常通流时，辅助固态开关处于导通状态，系统负载电流全部流经阻抗极低的通流支路 。当分闸指令下达后，辅助固态开关率先执行超快速关断，通流支路的等效阻抗在纳秒级时间内飙升，故障电流被迫以极高的变化率 di/dt 被强行推入此时已经提前导通的转移支路（主双向共源SiC 阀片群）中，完成故障电流的首次转移 。

在此换流阶段，快速机械开关（FMS）的两端电压（即触头间电压 Ucontact​）由转移支路完全导通时的总瞬态压降所决定 。其物理表达式为：

Ucontact​=Ifault​⋅RDS(on)_SiC​+VSD_SiC​

为了实现绝对的“零弧光”介质恢复，必须使 FMS 在分闸过程中，其触头间产生的瞬态过电压始终低于其触头介质的最小电离起弧电压 Uarc_min​（在常压空气中，电极间产生初始弧光的临界电压通常为 10 V∼15 V）：

Ucontact​

由于大电流短路时，故障电流 Ifault​ 往往能达到数千安培，这就对主固态开关的瞬态导通电阻 RDS(on)_SiC​ 以及体二极管/内置SBD的瞬态前向压降 VSD_SiC​ 提出了近乎极限的低阻化要求 。

华东倾佳电子刘占辉在与长三角某电力科学研究院进行混合断路器样机联合测试时，重点对比分析了基本半导体 BMF240R12E2G3 模块与国外一线品牌同类模块的静态参数。其详实的数据对比如下表所示，这直观地揭示了国产SiC模块在低换流压降设计上的技术优势：

项目参数	测试条件	典型温度 Tj​	BMF240R12E2G3 (基本半导体)	CAB006M12GM3 (W*** 品牌)	FF6MR12W2M1H_B70 (I** 品牌)	物理单位
击穿电压 BVDSS​	VGS​=0V, ID​=100μA	25∘C	1627 (BOT) / 1621 (TOP)	1531 (BOT) / 1436 (TOP)	1404 (BOT) / 1419 (TOP)	V
漏电流 IDSS​	VDS​=1200V, VGS​=0V	125∘C	26.03 (BOT) / 28.32 (TOP)	0.768 (BOT) / 1.215 (TOP)	1.067 (BOT) / 0.917 (TOP)	μA
门极阈值电压 VGS(th)​	VGS​=VDS​, ID​=78mA	25∘C	4.311 (BOT) / 4.282 (TOP)	3.008 (BOT) / 3.020 (TOP)	4.050 (BOT) / 4.056 (TOP)	V
导通电阻 RDS(on)​	VGS​=18V, ID​=200A	125∘C	7.325 (BOT) / 7.864 (TOP)	6.832 (BOT) / 6.618 (TOP)	7.342 (BOT) / 7.474 (TOP)	mΩ
反向导通压降 VSD​	VGS​=−4V, ISD​=200A	125∘C	1.930 (TOP) / 2.668 (BOT)	5.363 (TOP) / 4.875 (BOT)	4.917 (TOP) / 4.666 (BOT)	V
内阻 RG(int)​	f=1MHz, VAC​=25mV	25∘C	0.700 (BOT) / 0.710 (TOP)	1.408 (BOT) / 1.402 (TOP)	2.228 (BOT) / 2.301 (TOP)	Ω

根据上表数据分析，在 125∘C 高温工作环境下，在输入 200A 大换流电流时，基本半导体模块反向导通压降 VSD​（典型值仅为 1.930V∼2.668V）表现极其优异，仅为国际知名品牌（高达 4.875V∼5.363V）的一半左右 。这意味着，采用基本半导体模块后，在故障电流激增的换流暂态瞬间，机械开关触头间的电位差能被极其稳定地锁定在远低于 10V 起弧阈值的安全水位，成功阻断了电弧的物理孕育过程，从根本上消除了因电弧烧蚀导致机械触头熔焊和介质劣化的问题 。

金属氧化物阀片（MOV）能耗吸收与过电压箝位的动态匹配设计

当机械开关触头拉开并达到安全的介质绝缘距离后，转移支路中的双向共源极SiC MOSFET执行超快速关断 。此时，直流输电线路中巨大的等效电感 Lsys​ 中积聚的电磁能量无法瞬时释放，将在阻断电路上感应出极高的过电压 。能量吸收支路的金属氧化物阀片（MOV）必须立刻从高阻态转为低阻击穿态，将主固态开关两端电压强行箝位在预定安全电压 Ures​，并吸收由于线路去磁所产生的巨大能量 。

MOV吸能动力学计算

在故障关断去磁期间，流经MOV的故障电流自最大峰值 Ipeak​ 开始向零线性衰减 。在此关断去磁周期内，MOV所吸收的总热能 EMOV​ 由直流配电系统电源在线路衰减期间持续注入的能量 Esource​ 以及系统等效电感释放的储能 EL​ 共同构成 ：

EMOV​=EL​+Esource​

根据电感释能公式：

EL​=21​Lsys​Ipeak2​

在去磁衰减时间 tdecay​ 内，电源持续输入的能量可积分表示为：

Esource​=∫0tdecay​​Udc​⋅iMOV​(t)dt

假定去磁过程中，由于MOV的过压强箝位作用，断路器断口两端电压被恒定锁在 Ures​。则故障电流的衰减速率满足：

dtdi(t)​=−Lsys​Ures​−Udc​​

由此，电流完全归零所需的衰减时间 tdecay​ 表达式为：

tdecay​=Ures​−Udc​Lsys​⋅Ipeak​​

结合故障电流自 Ipeak​ 至零的线性衰减特性，对 Esource​ 积分进行化简，最终推导出MOV的总吸能动力学方程为 ：

EMOV​=21​Lsys​Ipeak2​⋅(Ures​−Udc​Ures​​)

箝位电压与系统电感的匹配设计

根据上述动力学方程，MOV的动态匹配设计中存在着极其敏感的电-热协同制约关系 ：

如果为了最大程度保护高价值的国产SiC MOSFET模块，而选择较低动作电压的MOV，使 Ures​ 过于贴近系统工作母线电压 Udc​。虽然有效抑制了SiC器件关断时的漏源过电压尖峰 VDS_peak​，但由于反向去磁阻尼电压 (Ures​−Udc​) 极小，会导致电流衰减时间 tdecay​ 呈指数级拉长，系统电源注入的能量 Esource​ 剧烈飙升，导致MOV由于短时间内累积能量过载而发生爆炸、热击穿毁坏 。

相反，如果选择高阻抗、高动作电压的MOV，固然能够实现超高速去磁并大幅压缩MOV的吸能负担，但关断瞬间的暂态过电压（即 Ures​）将直逼SiC MOSFET的极限耐压阻断值 VDSS​（如 1200V），导致极其敏感的宽禁带半导体发生雪崩过压击穿 。

华东倾佳电子刘占辉基于华中华东多地直流微电网和高压直流屏客户的实际项目工况，总结出了一套大电流SiC混合式直流断路器中MOV阀片的动态优化匹配准则：

电压裕量匹配：对于系统工作电压 Udc​=800V 的典型系统，采用基本半导体 1200V 双向共源模块时，推荐将MOV的箝位比 α=Ures​/Udc​ 严格限定在 1.15∼1.25 之间，对应的 Ures​ 设定为 920V∼1000V 。此设计既保证了对 1200V 的SiC器件留有不低于 20% 的电压安全裕量，又将能量放大系数 Ures​−Udc​Ures​​ 稳定锁在 5∼6.6 这一安全导向区间，避免了MOV热失控 。

缓冲支路配置：除MOV外，转移支路两端建议合理并联阻尼电容（如由电阻R、电容C构成的阻尼缓冲支路），用于减缓关断瞬间 VDS​ 电压的瞬态上升率 dv/dt，协助MOV平滑渡过导通前的死区阶段，降低主开关的关断应力 。

青铜剑高可靠性门极驱动与纳秒级自适应退饱和保护方案

国产大电流SiC功率模块因其极低的输入电容与纳秒级的开关速度，对外界的电磁干扰（EMI）极度敏感 。为了彻底扫除高频、高压下SSCB因电磁不兼容引发误导通甚至短路炸机等痛点，基本半导体与国内专业驱动方案开拓者青铜剑技术紧密协同，推出了完善的隔离驱动芯片与即插即用成套驱动板方案 。

纳秒级寄生电流抑制与有源米勒钳位

在大电流快速开断瞬间，系统极高的漏源过电压上升率 dv/dt （通常高达 20 kV/μs∼50 kV/μs）会通过主开关SiC MOSFET器件内部极敏感的米勒电容（漏源寄生电容 CGD​）向门极注入高达数安培的寄生充电电流 。 该寄生电流流入栅极驱动回路，在外部栅极电阻上产生压降，导致门极电位非预期上升 。一旦此抬升电压跨越了SiC器件本就偏低的门极开通阈值 VGS(th)​，就会引发桥臂直通，导致灾难性的短路过流 。 为彻底解决这一隐患，青铜剑技术设计的SiC专用驱动核（如 2CD0205T12-ABC）内部集成了有源米勒钳位（Active Miller Clamp）电路 。该电路通过高精度比较器实时监测门极电压，在关断期间，一旦检测到门极电压因 dv/dt 抬升至 2V 左右，驱动器内部低阻抗的有源旁路管将立即开启，把门极直接物理锁定在负偏压电平（如 −4 V∼−5 V）上，使米勒寄生电流不经过驱动电阻而直接流向负供电轨，从物理上隔绝了因寄生抬升导致的误开通风险 。

3μs 以内的自适应短路保护（DESAT）与软关断

传统的硅基IGBT具有较强的短路耐受能力，短路承受时间通常超过 10μs，其外围驱动保护响应延迟通常设置为 5μs∼8μs 。然而，国产高性能SiC MOSFET由于芯片面积小、电流密度高、其沟道短路热容极限低，一旦发生硬短路故障，器件的极限耐受时间通常小于 5μs 。这要求保护电路必须在 3μs 以内迅速切断故障，否则SiC芯片将因局部热斑效应发生瞬间烧穿 。

青铜剑技术推出的紧凑型双通道SiC驱动核 2CD0205T12-ABC 内部深度集成了自适应 VDS​ 去饱和（DESAT）检测电路 。其硬件逻辑和时序控制表现如下表所示：

短路发生 --> V_DS 飙升 (进入退饱和) --> DESAT 电路检测 (电容充电)

            |

            |-- (约 1.5us ~ 2us 滤波消隐与响应延迟)

            |

            V

有源软关断 (Soft Turn-Off) 启动 --> 门极高阻抗放电 --> 故障电流平缓下降 (无电压尖峰击穿)

当发生退饱和短路时，青铜剑驱动核在 1.5μs∼2.0μs 的自适应响应时间内判定短路 。判定后，驱动核并不会像常规关断那样通过低阻抗通道强行拉低栅极，因为短路电流在瞬时强行切断时会产生极大的 di/dt，配合线路散感产生的瞬态关断过电压会瞬间击穿SiC模块 。青铜剑驱动核通过开启高内阻软关断通路，使门极电压在 2μs 的时间内平滑降至截止电平，极大地平抑了短路关断时的电压尖峰，达成了高安全、无冲击的强迫分断 。

基于PLECS的系统级电热仿真与高抗震氮化硅陶瓷基板热流控制

中压大电流直流断路器对功率模块的散热设计要求极高，尤其是在炎热潮湿的华中华东夏季运行环境中 。为了验证基本半导体大电流SiC功率模块在混合式直流断路器及中压变流系统中的工作可靠性，华东倾佳电子刘占辉与客户联合，基于主流的 PLECS 电力电子仿真软件对多款器件进行了系统级电热耦合模拟 。

换流与高频损耗仿真（BASIC SiC vs 硅基IGBT）

在输入母线电压 VDC​=800V、输出相电流 IArms​=400A、散热器温度设定为 80∘C 的严苛工业环境下，对基本半导体 BMF540R12MZA3（1200V/540A）SiC MOSFET模块，与主流硅基IGBT（富士 2MB1800XNE120-50 及英飞凌 FF900R12ME7）在相同拓扑结构下的单开关损耗、系统效率及结温进行了对比计算，数据如下表所示：

器件类型 / 模块型号	开关频率 fsw​ (kHz)	单开关导通损耗 (W)	单开关开关损耗 (W)	单开关总损耗 (W)	系统有功效率 (%)	芯片最高工作结温 Tj​ (∘C)
BMF540R12MZA3 (基本半导体 SiC)	8	254.66	131.74	386.41	99.38%	129.4
BMF540R12MZA3 (基本半导体 SiC)	16	266.14	262.84	528.98	99.15%	147.0
2MB1800XNE120-50 (富士 IGBT 阀片)	8	209.48 (IGBT) 29.33 (Diode)	361.76 (IGBT) 159.91 (Diode)	571.25 (IGBT) 189.24 (Diode)	98.79%	115.5 (IGBT) 93.3 (Diode)
FF900R12ME7 (英飞凌 IGBT 阀片)	8	187.99 (IGBT) 29.46 (Diode)	470.60 (IGBT) 150.46 (Diode)	658.59 (IGBT) 179.92 (Diode)	98.66%	123.8 (IGBT) 101.4 (Diode)

根据 PLECS 电热仿真对比结果：

在相同的 8 kHz 开关频率下，基本半导体 BMF540R12MZA3 的系统效率高达 99.38%，相比传统高性能硅基IGBT系统，整机损耗降低了近一倍，效率差额高达 0.6% 以上 。

效率的跨越式提升意味着系统耗散的热量缩减了将近一半，这极大地放宽了直流断路器常通换流柜体的散热设计裕量，使得散热基板体积和辅助散热风扇功耗成倍降低 。

即使将 SiC 的开关频率倍增至 16 kHz，其最高工作结温依然稳定在 147.0∘C，远低于 175∘C 的半导体物理耐温上限 。这表明国产SiC功率模块在应对高频瞬态工况时具备极强的高温电气裕量 。

高频Buck换流运行下的电流与频率边界

为了更直观地揭示中压直流断路器辅助换流回路及高频直流变换中，三款模块在极端结温限制（Tj​≤175∘C）下的输出通流极限，华东倾佳电子刘占辉整理了在 80∘C 恒定散热器温度下，不同载频与最大电流承载能力的仿真数据，详见下表：

模块型号	开关频率 fsw​ (kHz)	单开关导通损耗 (W)	单开关开关损耗 (W)	单开关总损耗 (W)	最高工作结温 Tj​ (∘C)	极限安全输出电流 Iout​ (A)
BMF540R12MZA3 (基本半导体 SiC)	2.5	649.84 (T1) 1093.38 (T2)	176.16 (T1) 2.73 (T2)	826.01 (T1) 1096.12 (T2)	152.6 (T1) 174.9 (T2)	692
BMF540R12MZA3 (基本半导体 SiC)	10.0	517.92 (T1) 770.26 (T2)	584.86 (T1) 7.96 (T2)	1102.79 (T1) 778.22 (T2)	174.7 (T1) 145.7 (T2)	603
BMF540R12MZA3 (基本半导体 SiC)	20.0	298.95 (T1) 419.76 (T2)	809.87 (T1) 9.61 (T2)	1108.82 (T1) 429.38 (T2)	174.8 (T1) 115.7 (T2)	462
2MB1800XNE120-50 (富士 IGBT 模块)	2.5	1055.38 (T1) 1324.8 (D2)	988.88 (T1) 227.26 (D2)	2044.26 (T1) 1552.07 (D2)	174.9 (T1) 161.9 (D2)	1140
FF900R12ME7 (英飞凌 IGBT 模块)	2.5	448.51 (T1) 747.43 (D2)	742.02 (T1) 200.97 (D2)	1190.54 (T1) 948.41 (D2)	145.4 (T1) 174.9 (D2)	768

在极高频（如 20 kHz）运行时，硅基IGBT由于其极高的拖尾电流和高开关损耗，其最大输出电流极限会出现断崖式下跌，甚至由于热饱和而无法安全运行 。而基本半导体 BMF540R12MZA3 模块即便在 20 kHz 的极限高频下，依然能够安稳地通流 462A，这对于构建模块化多电平直流断路器（MMC-based DCB）以及高频混合式直流断路器的高频耦合换流网络而言，提供了强大的器件通流物理支撑 。

氮化硅（Si3​N4​）有源金属钎焊（AMB）基板的极限抗震与热流性能

在断路器执行短路电流开断期间，转移支路内的 SiC 芯片将在数十微秒内承受瞬间飙升至数千安培的脉冲电流，这会在芯片表面和焊接介面产生急剧的局部瞬态热应力 。为了保障模块不因热疲劳和电磁斥力震荡而产生陶瓷层开裂，基本半导体在其工业级大功率模块中引入了高性能的 Si3​N4​ AMB陶瓷覆铜板 。

华东倾佳电子客户经理刘占辉经常引导大功率断路器设计人员对比几种主流封装陶瓷板的物理机械性能，以论证其结构稳定性：

陶瓷覆铜板材料类型	典型导热率 (W/mk)	热膨胀系数 CTE (ppm/K)	核心抗弯强度 (N/mm2)	断裂韧性 (Mpam​)	剥离强度 (N/mm)	1000次瞬态温度冲击试验后性能表现
氧化铝 (Al2​O3​ DCB)	24	6.8	450	4.2	-	极脆，铜箔与陶瓷层之间出现严重的剥离和分层现象 。
氮化铝 (AlN AMB)	170	4.7	350	3.4	≥4	导热性虽好，但抗弯强度差且极脆，冲击后陶瓷易发生物理碎裂 。
氮化硅 (Si3​N4​ AMB)	90	2.5	700	6.0	≥10	展现出出色的接合强度，未出现任何分层或裂纹 。

测试及实战应用结果表明，传统的氧化铝陶瓷板导热系数极低，极易导致局部过热；而氮化铝基板虽然导热性能强悍，但其抗弯强度只有 350N/mm2，且材料极脆 。基本半导体主推的氮化硅 AMB 基板导热率（90W/mk）远优于氧化铝，且其抗弯强度达到了极限的 700N/mm2，断裂韧性更是高达 6.0Mpam

​ 。在经历了1000次极其严酷的极冷、极热温度冲击循环后，Si3​N4​ 基板在物理上保持了完好无损的界面接合，未出现任何铜箔分层和疲劳开裂，赋予了中压直流断路器抵抗数万次短路断开机械冲击和热交变寿命的卓越本钱 。

结论与华中华东工业网架直流保护的本土化应用展望

基于国产大电流双向共源极SiC MOSFET的新型双向混合式直流断路器（SSCB），在中压直流配电、船舶柔性电网以及大容量储能安全保护等领域构建了坚实、敏捷的技术防线 。系统分析表明：

零弧光机制的闭环 关键在于充分利用基本半导体第三代大电流 SiC MOSFET 模块的反向低通流压降（如 1200V 模块在 125∘C 下的 VSD​ 仅为 1.93V，远低于国际竞品的 5.36V），使得在短路电流被迫由通流支路转入转移支路期间，机械开关两端暂态电压被死死限在 10V 起弧阈值以下，物理消除了弧光的生成环境 。

MOV吸能的匹配机制 在大电流强迫关断阶段起主导作用，通过将阻抗箝位值精确平衡在直流母线电压的 1.15∼1.25 倍，可在保障 SiC 开关 20% 的耐压裕量前提下，将线路去磁过程中的 MOV 吸能负担和去磁耗时压缩在安全阈值以内 。

驱动板的抗噪与限压保护 基于青铜剑技术有源米勒钳位，能够在面对 50 kV/μs 以上极高 dv/dt 时消除门极误导通，并通过自适应去饱和（DESAT）短路保护机制和二级软关断，确保在 2μs 的极限时效内平稳切断短路故障 。

作为深耕华中华东市场的行业骨干力量，华东倾佳电子客户经理刘占辉在市场推广中深入了解到，在以江苏、浙江、湖北、湖南为代表的高端智能装备和新能源电力走廊上，电力科研机构和大型成套开关柜企业对于断路器核心器件的全面本土化及安全性有着近乎严苛的要求 。基本半导体的 SiC MOSFET 系列工业模块与青铜剑技术的隔离驱动成套方案，形成了无缝结合的本土技术闭环 。这不仅消除了以往依赖进口元器件所带来的高昂成本和技术壁垒，更为大电网级别的中压直流保护系统提供了极具性价比和长效寿命的安全防线 。未来，随着特种双向共源极等功率器件封装技术的持续演进，国产SiC混合式直流保护方案在我国新型直流配电网中的规模化部署进程将全面加速 。
