欧姆龙 CP1L PLC 借助以太网模块对接上位机 工业水处理系统配置案例

一、行业痛点

在化工废水、工业纯水制备等水处理场景中，欧姆龙CP1L PLC凭借运行稳定、适配性强的优势，广泛用于水泵、加药装置、过滤器、液位阀门等设备的逻辑控制。但该型号PLC未自带以太网接口，成为系统智能化升级的主要瓶颈。

传统方案仅依靠MCGS触摸屏在现场查看液位、pH值、电导率、加药量等基础参数，PLC程序调试、参数修改必须亲临现场。同时设备运行数据无法实时上传至中控上位机，难以实现远程监管与数据归档。一旦出现水泵故障、加药异常、水质超标等问题，预警滞后，极易引发出水不达标、设备损坏，甚至环保安全事故。此外，高频次现场人工巡检不仅工作效率低下，还会让操作人员长期处于化工高危环境中，存在极大安全隐患。

二、解决方案

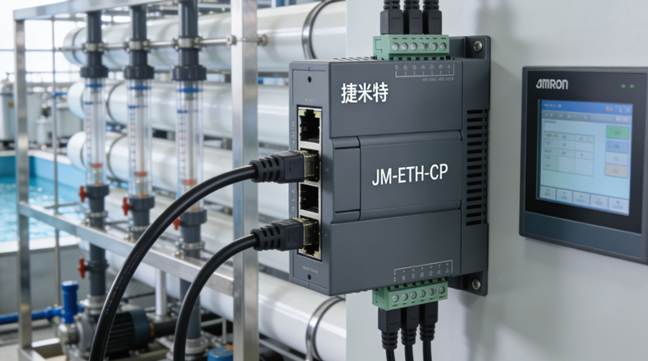

针对工业水处理行业现存问题，项目采用捷米特JM-ETH-CP专用以太网模块，为欧姆龙CP1L PLC提供一站式联网改造方案。

该模块专为CP1L系列定制，即插即用，无需改动原有线路，也不占用PLC原生通讯接口，可无缝衔接现场MCGS触摸屏，保留原有本地操作与监控功能。模块兼容FINS/UDP、FINS/TCP等欧姆龙原生协议，支持通过CX-Programmer编程软件远程以太网调试、上下载程序；同时集成Modbus TCP服务，可完美适配MCGS、组态王等主流组态软件，完成数据实时采集、远程监控与一体化智能管控。

三、实施过程

（一）现场勘查与方案规划

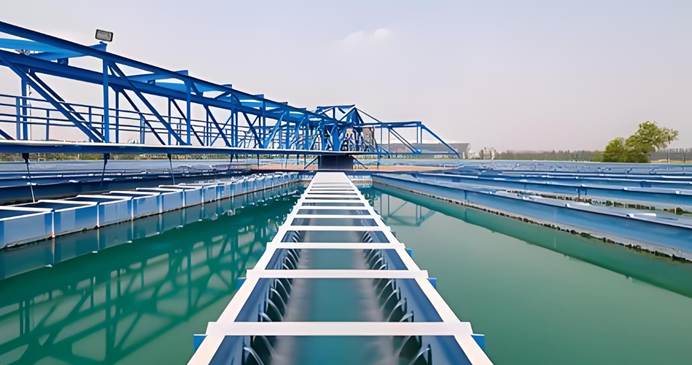

本次改造对象为某化工企业废水处理站，站内多套水处理单元均由欧姆龙CP1L PLC控制，现场依靠MCGS触摸屏完成日常参数查看与设备操作。

项目需求明确：保留触摸屏原有本地功能，搭建中控上位机集中管控体系，实时采集pH值、电导率、液位、流量等核心数据，实现水质异常、设备故障远程报警；同时实现PLC程序远程调试与参数修改，减少人员现场作业，规避安全风险。结合现场工况与功能需求，最终选用JM-ETH-CP以太网模块作为通讯核心，完成整体组网改造。

（二）模块安装与参数配置

1.硬件接线

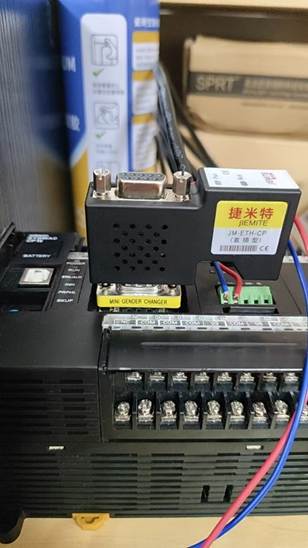

JM-ETH-CP配备DB9双通讯口+RJ45网口，适配工业现场复杂布线要求。将模块X1接口对接CP1L PLC的DB9通讯口，实现与控制器的数据交互；X2接口连接原有MCGS触摸屏通讯线缆，保证现场操作不受影响；RJ45网口通过屏蔽工业网线接入厂区局域网，各水处理单元统一组网，接入中控上位机。

2.参数设置

利用设备低负荷时段完成硬件安装，通过电脑访问模块内置Web管理页面（默认IP：192.168.1.178）。按照企业网络规划为各模块分配独立静态IP，匹配 PLC、触摸屏的通讯波特率、校验位等参数；开启FINS TCP协议，保障与CX-Programmer的远程通讯；启用Modbus TCP协议，实现和上位机组态软件的数据交互。同时配置通讯超时、自动重连机制，提升网络容错能力。参数保存并重启模块后，经检测各通讯链路运行稳定，无延迟、无丢包。

（三）系统联调与功能测试

硬件与参数配置完成后开展整体联调。中控室通过CX-Programmer可借助以太网，对各台PLC进行在线监控、程序上下载、逻辑调试，水泵启停、加药频率、阀门状态等信号实时同步，远程调试功能运行可靠，彻底摆脱现场操作限制。

四、应用效果

（一）稳定水质输出，降低运维风险

系统改造后，水处理各项数据传输高效稳定，水质超标、设备故障等异常情况可即时触发远程报警，并支持部分参数自动调节。厂区出水水质达标率由95%提升至99.8%以上。依托远程调试功能，设备故障处置时长平均缩短80%，保障水处理系统连续运行。同时大幅减少人员进入化工区域的频次，有效规避现场作业安全风险。

（二）兼容性强，便于功能拓展

模块支持FINS、Modbus TCP等主流工业协议，全面适配MCGS触摸屏、CX-Programmer、组态王等常用软件，还可与环保监测系统、MES系统无缝对接，满足环保数据上报、生产全流程追溯需求。

依托局域网组网能力，后续新增水处理单元仅需配置对应模块IP，即可快速并入集中监控系统，拓展灵活。设备采用工业级防护设计，可长期适应化工现场潮湿、腐蚀、多干扰的恶劣工况。

五、总结

捷米特JM-ETH-CP以太网模块精准解决了欧姆龙CP1L PLC无以太网接口、无法远程通讯的行业痛点。改造在完全保留原有MCGS触摸屏本地操作功能的基础上，实现PLC、触摸屏、中控上位机三方互联互通，助力工业水处理系统完成数字化、智能化升级。

整套方案不仅保障了出水水质稳定合规、降低现场安全风险，还实现了全站集中远程管控，精简人工运维成本、提升整体管理效率。

(具体内容配置过程及其他相关咨询可联系杨工。)
