库房 / 实验室 / 楼宇通用 工业级 RJ45 温湿度智能监测终端

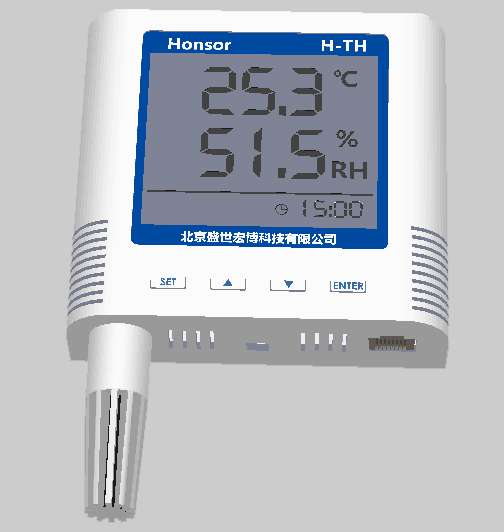

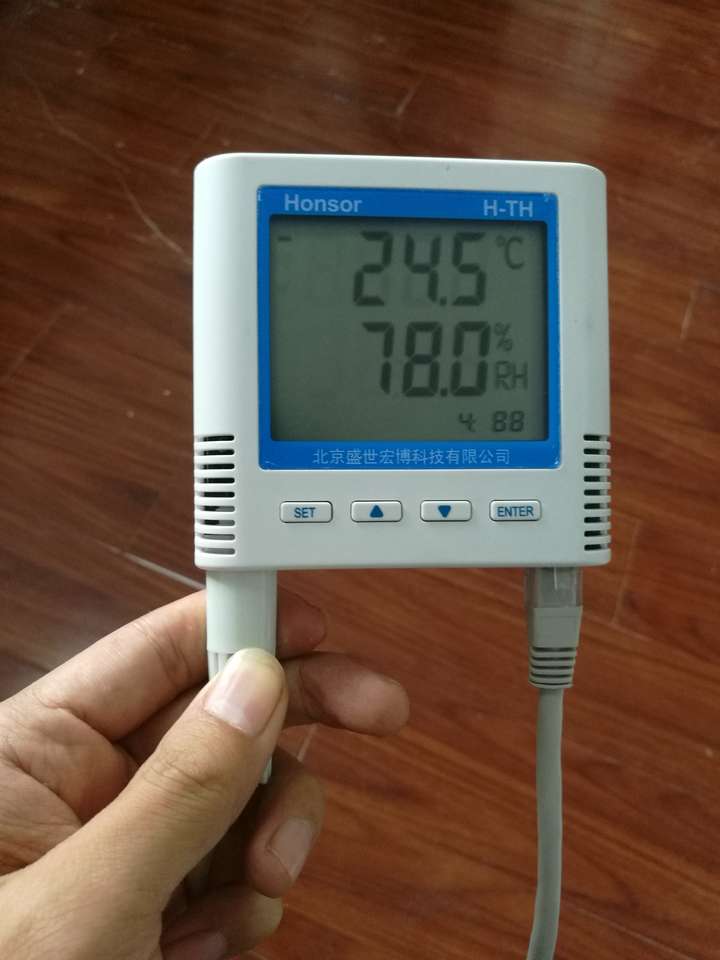

H-THRJ45 网络型温湿度传感器

添加图片注释，不超过 140 字（可选）

添加图片注释，不超过 140 字（可选）

技术手册

版本：V1.0 编制单位：北京盛世宏博科技有限公司 适用场景：机房、通讯机房、智能楼宇、实验室、仓储库房等环境温湿度监测

目录

1. 产品概述

2. 核心功能与产品特点

3. 主要技术参数

4. 硬件结构与按键操作指南

5. 安装规范与接线说明

6. 通讯协议说明

7. 典型应用场景

8. 产品质保与使用注意事项

1. 产品概述

H-THRJ45 是一款以太网网络型温湿度传感器，专为机房及各类室内环境监测场景研发。设备搭载瑞士进口高精度传感探头，集成完整 TCP/IP 协议栈，标配标准 RJ45 以太网接口，支持 DC12V 直流供电与标准 POE 网线供电两种供电方式。

产品兼容 TCP Server、TCP Client、UDP 三种主流网络工作模式，采用标准 Modbus RTU 通讯协议，可直接接入动环监控系统、物联网平台、SCADA 系统及上位机管理软件。设备自带 LCD 液晶大屏显示、露点计算、本地数据记录、多路开关量输出、阈值告警、密码权限保护等功能，支持本地按键配置与远程软件配置，具备一级防雷保护、强抗干扰能力，是工业环境、数据中心、通信机房实现温湿度实时监测、异常告警、自动化联动控制的理想终端设备。

2. 核心功能与产品特点

2.1 核心功能

1. 高精度环境采集 采用瑞士进口二代温湿度探头，实时采集环境温度、相对湿度，并自动完成露点温度运算，多维度反馈环境状态，精准预判结露风险。

2. 多模式网络通讯 内置完整 TCP/IP 协议栈，支持 10/100M 自适应以太网，可切换 TCP Server、TCP Client、UDP 三种工作模式，适配不同组网架构。

3. 双路供电设计 支持 DC12V 端子供电与标准 POE 交换机供电，布线灵活，减少现场电源布线工作量。

4. 开关量联动控制 可选配 1~2 路 DO 开关量输出，可设置为告警触发或手动控制模式，联动除湿机、风机、声光报警器等外设，实现环境自动化调控。

5. 本地数据存储 可选配温湿度数据、告警事件本地记录功能，支持自定义存储间隔，断电数据不丢失，满足数据追溯、运维审计要求。

6. 权限与参数配置 支持本地按键配置、远程软件配置双重配置方式；内置密码保护功能，防止非授权人员误改参数；支持摄氏度 / 华氏度单位一键切换。

7. 多级告警机制 可自定义高低温、高低湿告警阈值与防抖缓冲值，结合本地蜂鸣、开关量输出实现多级告警，避免数据波动引发误报警。

2.2 产品亮点

• 标准 RJ45 网口，即插即用，无需额外协议转换模块；

• 一级防雷防护，工业级抗电磁干扰，适配机房、配电室等复杂电气环境；

• LCD 高清大屏，本地直观查看温湿度、露点、设备地址、时间、输出状态等信息；

• 壁挂、吸顶两种安装结构，适配墙面、天花板等不同安装位置；

• 全参数远程配置、状态远程读取，大幅降低现场运维成本。

添加图片注释，不超过 140 字（可选）

3. 主要技术参数

项目	技术指标
供电方式	标配 DC12V 直流供电；选配标准 POE 交换机供电
温度测量范围	-20℃ ~ 80℃
温度测量精度	±0.3℃
湿度测量范围	0 ~ 100%RH
湿度测量精度	±3%RH
通讯接口	标准 RJ45 以太网（10/100M 自适应）
通讯协议	Modbus RTU
设备通讯地址	1 ~ 247 可设置
网络工作模式	TCP Server、TCP Client、UDP
整机功耗	＜2W
开关量输出	可选配 1~2 路（默认无输出）
数据记录	可选温湿度 / 事件记录（默认关闭）
单台有效监测面积	10 ~ 20㎡
显示方式	LCD 液晶大屏显示
防护等级	内置一级防雷保护
温度单位	℃ / ℉ 可切换
附加功能	露点计算、密码保护、阈值告警、时间校准
安装方式	室内壁挂、天花板吸顶安装

4. 硬件结构与按键操作指南

4.1 面板按键说明

设备面板配备向上键、向下键、SET 设置键、ENTER 确认键，操作逻辑简单，支持本地全参数配置。

4.2 基础浏览操作

设备上电后进入默认显示界面，按下向上 / 向下键，可循环切换显示内容：实时温度、实时湿度、露点温度、设备通讯地址、开关量输出状态、系统日期与时间。

4.3 参数设置操作

1. 在任意显示界面，按下 SET 键，进入密码验证界面；

2. 输入初始默认密码 0000，按下 ENTER 键 确认，进入参数设置页面；

3. 设备参数共分为 26 个设置页面，通过上下键切换页码；

4. 可配置内容包含：Modbus 通讯地址、温湿度显示单位、开关量工作模式、告警阈值、网络参数、存储参数、系统时间等；

5. 参数修改完成后，按 ENTER 键保存，返回浏览界面。

注意：修改密码后请妥善保管，遗忘密码将无法进入设置界面。

5. 安装规范与接线说明

5.1 安装方式

设备支持墙面壁挂、天花板吸顶两种安装形式，适用于各类室内环境，安装尺寸参照设备标注规格执行。

5.2 接线规范

1. DC12V 供电：区分正负极，严格按照接线标识连接直流电源，接线牢固无松动；

2. POE 供电：直接使用标准 POE 网线连接 POE 交换机与设备 RJ45 接口，无需额外接电源；

3. 网络接线：使用超五类及以上网线接入局域网，保证线路通畅，减少弯折与挤压。

5.3 安装安全要求

1. 安装、接线前必须切断前端供电电源，杜绝触电风险；

2. 全部线路连接检查无误后，方可通电调试；

3. 设备需安装在室内通风处，远离强电设备、强磁场干扰源。

6. 通讯协议说明

6.1 基础通讯参数

1. 专用通讯端口：12345（UDP 模式默认端口，用于参数配置与数据交互）；

2. 协议架构：以太网 + UDP/TCP + Modbus RTU；

3. 数据校验：所有通讯报文采用 16 位 CRC 校验，保障传输可靠性；

4. 字节规则：IP 地址、子网掩码、网关、MAC 地址、组合时间寄存器均为高字节在前；

5. 数据倍率：温度、湿度、露点、告警阈值、校准值等寄存器数据 = 实际值 × 10，单位精度 0.1℃、0.1% RH。

6.2 Modbus 功能码定义

十六进制功能码	功能描述	应用场景
0x03	读取保持寄存器	读取实时温湿度、露点、告警状态、历史数据、设备配置参数
0x05	写单个线圈	远程控制 DO1、DO2 开关量输出
0x06	写单个寄存器	单参数远程配置、阈值修改、地址修改
0x10	写多个寄存器	批量参数配置、设备主动上报数据

6.3 寄存器分区概述

设备寄存器统一为 2 字节 / 地址，分为三大区域：

1. 实时状态寄存器（地址 0~10）：存储实时温湿度、露点、开关量状态、告警状态、数据存储统计等动态数据；

2. 历史记录寄存器（地址 11 起）：存储历史温湿度与时间数据，单条记录占用 5 个连续寄存器，需整条读取，最大支持读取 20 条记录；

3. 参数配置寄存器（地址 200~240）：包含通讯地址、告警阈值、网络参数、时间、存储策略、输出逻辑、密码等配置项，支持读写操作。

6.4 网络地址编码规则

IP 地址、子网掩码、网关等四段式网络地址，转换为 4 字节十六进制数据（高字节在前）。 示例：IP 地址 192.168.0.88 编码为 C0 A8 00 58。

6.5 常用通讯指令

以设备默认从站地址 01 为例，部分典型指令如下：

1. 读取实时温湿度：01 03 00 00 00 02 94 0B

2. 读取告警状态：01 03 00 05 00 01 95 CA

3. 单寄存器参数写入、开关量控制、历史记录读取等指令，可参照寄存器列表结合 Modbus 规则配置。

7. 典型应用场景

1. 通信机房 / 数据中心 实时监测服务器机房、机柜微环境温湿度，超限自动告警并联动通风、除湿设备，保障网络设备稳定运行。

2. 图书馆 / 博物馆 / 档案库房 恒温恒湿监测，保护文献、文物、纸质档案，避免温湿度异常造成藏品损坏。

3. 智能楼宇 / 办公区域 接入楼宇自控系统，统一管理室内环境，提升办公舒适度与智能化水平。

4. 实验室 / 精密车间 监控实验环境、生产车间温湿度，保障实验数据准确、产品生产质量。

5. 仓库 / 药库 全天候监测仓储环境，防止货物、药品因温湿度异常变质。

6. 农业大棚 / 暖通管道 拓展应用于农业种植、暖通系统环境采集，实现环境智能调控。

8. 产品质保与使用注意事项

8.1 品质质保

1. 质保期限：产品整机免费质保 12 个月；

2. 服务范围：质保期内，在正常使用、非人为损坏前提下，提供免费维修服务；

3. 售后支持：如需技术咨询、故障排查、参数调试，可联系厂家获取技术支持。

8.2 使用注意事项

1. 设备禁止安装在热源、冷源、阳光直射位置，避免影响测量精度与设备寿命；

2. 严禁长期工作在蒸汽、水雾、冷凝、积水环境中，防止内部电路与探头损坏；

3. 若安装在粉尘、腐蚀性气体等污染环境，需定期对设备外观及探头进行清洁维护；

4. 通讯接线、供电线路需规范布置，远离高压线缆与强干扰设备；

5. 非专业人员请勿私自拆解设备，否则将失去质保服务；

6. 修改网络参数、设备地址后，需使用新参数重新建立通讯连接。

版权声明 © 2024 北京盛世宏博科技有限公司 本文档内容仅供产品使用与技术对接参考，未经授权禁止篡改、转载与商用。
