慧能泰单Buck架构65W 2C1A参考设计方案拆解

当前多口快充方案通常存在哪些问题？市面上的多口快充方案在设计上往往面临三个常见挑战：

芯片通讯复杂：多口之间需要专门的通信与检测电路来完成功率协商，原理图设计和软件调试工作量较大。

多口降功率体验不佳：当多个设备同时接入时，部分方案会将所有端口电压回落到 5 V，导致快充中断，用户感受较差。

外围元件多、布局困难：传统方案需要一路一个Buck电路、外置电流采样电阻、输出VBUS开关、环路补偿元件，增加 BOM 数量和 PCB 布局难度，不利于小型化。

本方案的改进与对比优势

慧能泰推出的HUSB380B+HUSB382D 65W 2C1A参考设计，提供一个最简洁的答案：

1. 通讯简化：FC 直连，省去隔离与复杂时序

传统方案：芯片间通常需要独立的通讯电路，软件需要管理复杂的握手与时序，开发周期长，兼容性问题多。

本方案：HUSB380B 与HUSB382D 之间通过 FC 引脚直连，无需额外的端口检测逻辑电路。软件只需处理各自端口的协议交互，支持不同插入状态下的功率调节，有效降低调试难度。

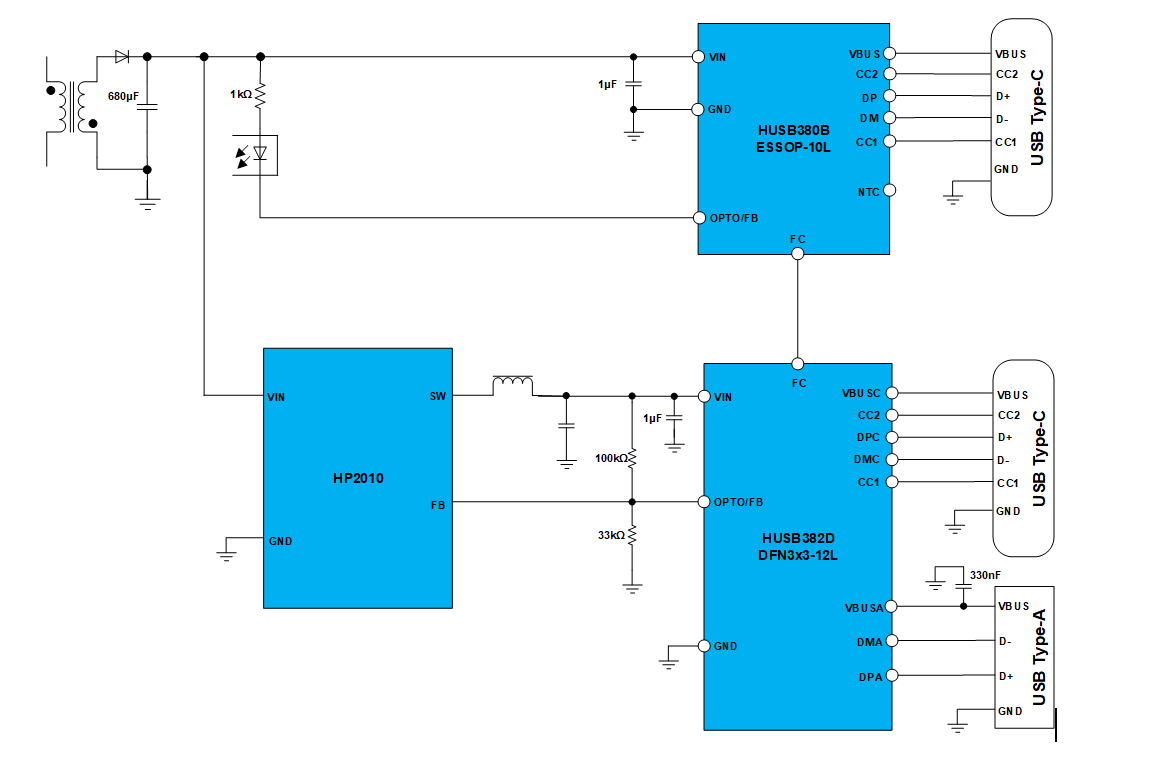

图1：参考设计典型应用图

2. 功率分配：多口降功率仍能维持快充体验

传统方案：多口同时插入时容易直接降到 5 V，失去快充功能。

本方案：根据端口数量自动分配各口功率，在保持总功率的同时充分维持多口输出的快充功能，实测分配如下：

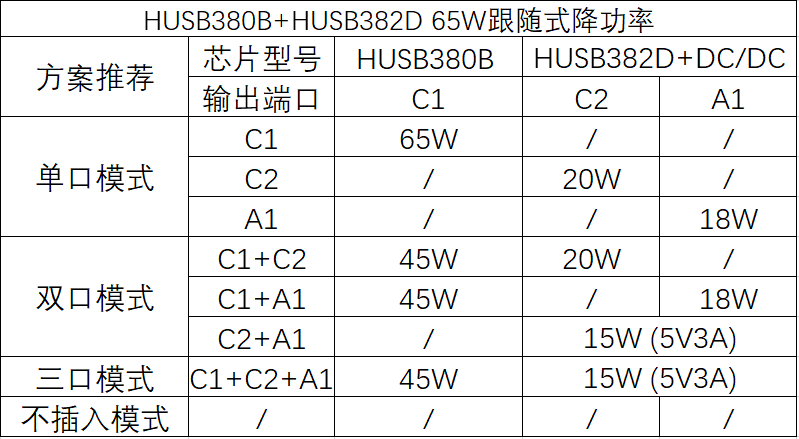

图2：各模式下的输出功率

同时支持 NTC 智能降功率功能，可智能依据温度来调节输出功率（如 65 W 降至 45 W），将温升控制在安全范围，兼顾性能与可靠性。

3. 外围精简：高度集成，降低 BOM 与 Layout 难度

传统方案：每路端口输出均需要外置 VBUS开关、电流采样电阻以及环路补偿阻容，占用 PCB 面积并增加成本。

本方案：HUSB380B 与 HUSB382D 均内置了 VBUS 开关、电流采样电阻和环路配置组件，USB PD 部分基本实现“零外围”。此外，HUSB382D 采用 双端口共地设计，省去独立采样走线，简化 Layout，降低生产不良率。芯片采用小封装，有利于充电器小型化。

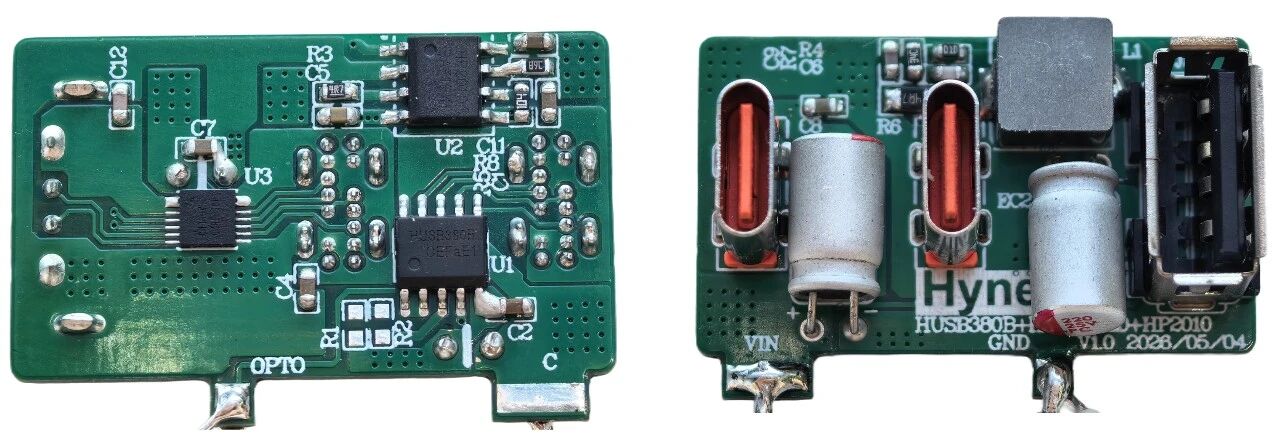

图3：HUSB380B+HUSB382D参考设计demo

协议支持与安全保护

该方案已通过 USBIF PD 认证（HUSB380B TID: 10190），支持的快充协议包括：

USB PD：符合 USB TypeC 2.4 和 USB PD 3.2 标准，支持 5 个 FPDO 及 2 个可编程 APDO，兼容 PD 3.2 与 AVS。

融合快充：支持 UFCS 1.0。

其他主流协议：完整兼容 SCP、AFC、FCP、PE1.1/2.0、QC2.0/3.0/QC3+。

线与兼容：支持 3 米长线缆充电，兼容三星显标快充，接入后可正常进入快充模式。

保护机制：内置 OVP、UVP、OCP、FOCP、TSD 等全套保护，覆盖各自异常。

总结

HUSB380B+HUSB382D 2C1A 参考设计基于单 Buck 架构，通过单线 FC 级联实现端口通信，具备全场景智能降功率、极简外围、多协议支持等特点。

若您需要调试简洁、性能稳定、可靠性高的多口快充方案，可联系我们获取完整参考设计资料及 Demo 板。
