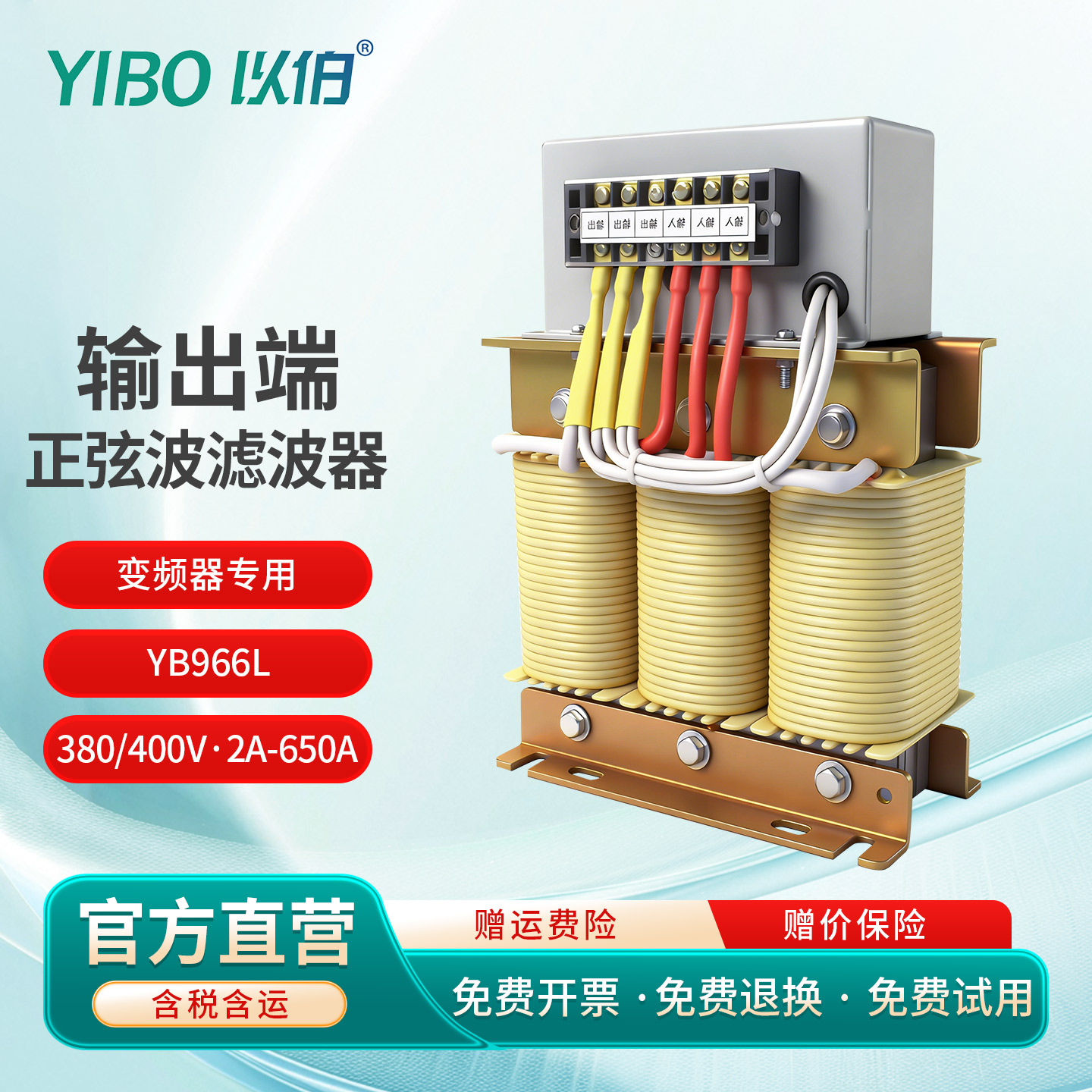

变频器输出正弦波滤波器

变频器输出正弦波滤波器是适配变频调速系统的专用无源低通滤波装置，安装于变频器输出端与电机负载之间，核心作用是将变频器输出的高频PWM脉冲波形，滤波整形为平滑的标准正弦波电压、电流，解决PWM波形高频谐波、电压陡变、电磁干扰等系列问题，是优化变频系统运行、保护电机及延长设备线缆传输距离的核心配套器件，广泛应用于工业长距离布线、老旧电机改造、静音运行等高要求工况。

一、 工作原理

变频器输出的PWM波形中含有丰富的基波和高频谐波。正弦波滤波器本质上是一个LC低通滤波器，通常由高频三相电抗器（L）、并联电容（C）以及阻尼电阻（R）构成π型或T型网络。
其工作过程可分为三个阶段：

高频衰减：利用电感对高频阻抗大、电容对高频旁路的特性，滤除载波频率（如2kHz以上）的高次谐波。

波形重建：通过设定LC谐振点在载波频率附近形成选频吸收，提取脉冲模式中的基波分量。

阻抗匹配：优化输出阻抗，使其接近“电机+电缆”的整体负载特性，从根本上避免高频行波反射的发生。

二、 五大核心功能

保护电机，延长寿命：将PWM波转换为正弦波后，极大地降低了变频器输出侧的浪涌电压对电机绕组的冲击，有效保护电机绝缘，显著延长电机寿命。

增加传输距离：当变频器与电机间的电缆较长时（通常超过50米），电缆的寄生电容和电感会与变频器的PWM波发生反射，导致电机端产生致命的过电压。正弦波滤波器通过平滑波形，能将此传输距离延长至500米甚至2000米以上。

降低系统噪音与损耗：高次谐波会引发电机的高频啸叫、增加铁损和铜损导致过热。使用滤波器后，电机运行更安静，温升降低，同时避免了昂贵的屏蔽电缆，也降低了电缆本身的损耗。

抑制电磁干扰（EMI）：PWM波陡峭的电压跳变（高dv/dt）会产生强烈的电磁辐射，干扰周边精密设备。滤波器能有效抑制这种高频电磁干扰。

降低电机轴承电流：高频共模电压会在电机轴承上形成电流回路，可能导致轴承电蚀损坏。正弦波滤波器能有效减小这种轴承电流。

三、 必须安装的应用场合

变频器需要经长线电缆（通常大于300米）连接电机时。

变频器需要经过输出变压器再连接电机时。

对输出波形质量要求极高，或驱动对谐波敏感的精密设备、普通电机替代变频电机时。

广泛应用于冶金、煤炭、石化、水处理、新能源（如风力发电）、UPS及提升机、水泵、风机等变频传动系统。

四、 选型与使用注意事项

容量精确匹配：滤波器的电抗和电容必须与电动机的容量精确匹配。增大电抗或电容虽能提高波形质量，但会导致输出电压降低（50Hz基波下压降约10%），甚至出现“拖不动”电机的情况。

负载能力下降：使用正弦波滤波器后，变频器的实际负载能力将低于系统额定数值。

空载电流增加：在滤波过程中滤除高次谐波会导致空载时产生约占变频器额定输出电流5%~7.5%的空载电流（380V/50Hz条件下）。

散热与通风：滤波器在工作时会产生一定热量，安装使用时必须保证良好的通风散热条件。

参数约束：相较于dv/dt滤波器，正弦波滤波器对逆变器的脉冲频率设置以及输出的电流/电压有更苛刻的边界条件约束，需严格参考设备手册进行配置。

五、 常见故障与运维方案

1. 输出电压偏低、电机力矩不足
故障原因：滤波器压降过大、选型功率偏小、电感参数不匹配；解决：更换大余量低损耗滤波器，核对参数匹配性，避免小功率带大负载。
2. 设备运行异响、机身震动
故障原因：LC电路谐振、变频器载波频率与滤波器截止频率冲突、阻尼电阻失效；解决：微调变频器载波频率，检查更换阻尼电阻，匹配频率参数。
3. 滤波器过热、频繁保护
故障原因：长期过载运行、散热不良、谐波含量过高、元件老化；解决：排查负载过载问题，清理散热风道，更换老化元器件，核对工况谐波适配性。
4. 滤波效果差、波形畸变严重
故障原因：电容容量衰减、电感磁芯饱和、参数不匹配；解决：检测元器件参数，更换失效电容、电感，重新选型适配工况的滤波器。
