海为PLC通过以太网通讯处理器与威纶触摸屏铁矿开采监控配置实例

一、改造背景

某铁矿矿区采用海为H40S2P PLC作为核心控制器，统一管控矿石破碎、物料筛分、皮带输送、除尘、设备润滑等全流程系统。原系统通过RS485串口外接传统文本显示屏，仅可实现设备启停、简易故障提示等基础功能。

随着矿山智能化建设推进，行业对安全监管、生产数据统计、设备运维的要求持续提高。现有系统无法实现电机电流、皮带运行速度、料位、设备振动、机体温度、粉尘浓度、安全联锁信号等关键参数的实时监控与远程传输；同时该款海为PLC未配备以太网接口，生产数据难以接入矿区调度平台与安全监控系统。

若整体更换整套控制器，不仅改造成本高昂，井下及矿区现场施工难度也极大。为此项目选用远创智控YC8000-HW以太网通讯模块，对老旧PLC进行低成本网络化升级，顺利实现与威纶触摸屏、矿山智能管控平台的稳定通讯。

二、方案设计

（一）硬件拓扑

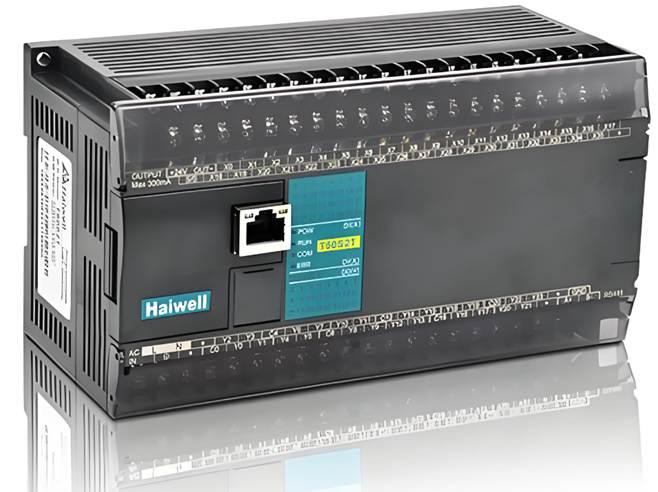

主控PLC：海为H40S2P，搭载RS485通讯接口

人机界面：威纶触摸屏，负责现场工艺监控、参数设置、故障报警、安全联锁管理

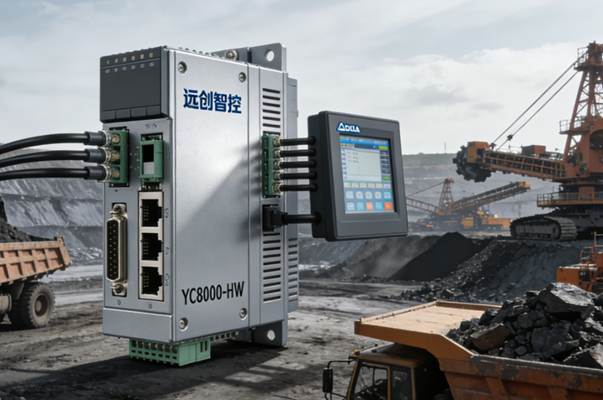

通讯模块：远创智控YC8000-HW工业以太网通讯处理器

网络设备：矿用防爆工业交换机，矿区专用网段：192.168.100.0/24

上位系统：矿区调度与安全监控工作站，实现集中监管、产量统计、故障预警、数据报表归档

（二）接口连接

将YC8000-HW模块RS485端子接入矿区原有设备控制总线，设备站号设为7，通讯波特率19200bps。

模块RJ45网口接入防爆工业交换机，IP地址：192.168.100.66，子网掩码：255.255.255.0。

威纶触摸屏配置同网段IP，通过以太网驱动读取模块转发的设备运行数据。

矿区调度平台基于Modbus TCP协议，采集电机工况、皮带速度、料位、粉尘浓度、安全联锁状态等核心参数。

三、YC8000‑HW通讯处理器参数配置

打开远创智控配套配置软件，选用Haiwell RS485→EtherNet/IP+ModbusTCP矿山专用配置模板。

设置RS485站号为7，数据刷新周期8ms，轮询扫描RW、RM、X、Y数据存储区。

配置EtherNet/IP通讯实例，将皮带速度、电机电流、料位等信号映射至对应CIP地址段。

完成Modbus TCP地址映射：RW区内工艺数据映射至40001起始保持寄存器，设备状态点位映射至00001起始线圈。

参数下载至模块后，RUN指示灯常亮、COMM指示灯稳定闪烁，代表通讯链路正常建立。

四、威纶触摸屏画面组态

启动威纶EasyBuilder Pro组态软件，新建铁矿开采专项监控项目。

添加以太网通讯设备，填写YC8000-HW模块IP地址192.168.100.66，完成通讯对接。

定义监控变量标签，包含皮带速度、电机电流、料位高度、设备振动值、粉尘浓度、安全门状态、故障代码等。

依次完成工艺流程画面、数据实时曲线、故障报警弹窗、操作权限管理、产量累计统计等功能组态。

工程下载至触摸屏并调试，实测数据刷新时长小于120ms，完全适配矿山高粉尘、强干扰工况下的高可靠监控需求。

五、矿区调度平台对接验证

调度平台通过Modbus TCP（502端口），实时采集全线设备运行状态与生产数据。

支持远程下发运行速度、温度阈值、安全联锁等参数，实现矿区设备集中管控。

系统平均通讯响应时长低于8ms，经过96小时连续运行测试，数据传输无丢包、无延迟，满足矿山不间断生产要求。

系统检测到异常工况时自动生成日志，可完成产量统计、安全报表生成、历史数据查询与导出。

六、PLC程序修改

YC8000-HW通讯模块具备透明传输特性，对原有控制系统无影响。项目仅新增少量数据上传、产量统计相关指令，完整保留破碎、输送、除尘等原有联锁保护逻辑。整体改造停机时间短，最大限度降低对生产的影响。

七、经验总结

模块支持EtherNet/IP与Modbus TCP双协议并行运行，同时满足威纶触摸屏本地监控、调度平台远程数据采集双重需求，兼容性出色。

模块直连原有RS485总线，无需占用PLC槽位、无需大规模改动线路，适配矿山防爆、高粉尘、强电磁干扰的复杂现场，改造难度低。

设备采用工业级设计，兼容矿用防爆规范，搭配Web远程诊断功能，保障整套系统长期安全、稳定运行。

该方案以低成本、快部署的方式完成海为PLC以太网改造，助力铁矿开采产线实现管控集中化、生产智能化、安全管理规范化。
