  ​基于高通8 Gen2(QCS8550)平台的安卓开发板及Android主板定制套件,涵盖芯片架构、AI算力、视频编解码、接口规格、应用场景等核心内容,为开发者选型提供全面参考。

  高通8 Gen2(QCS8550)是高通推出的高端物联网系统级芯片,隶属于"跃龙"(Dragonwing)产品系列。它脱胎于骁龙8 Gen2移动平台,但针对物联网、边缘计算和工业应用场景做了深度优化,是目前高通IoT产品线中算力强的平台之一。

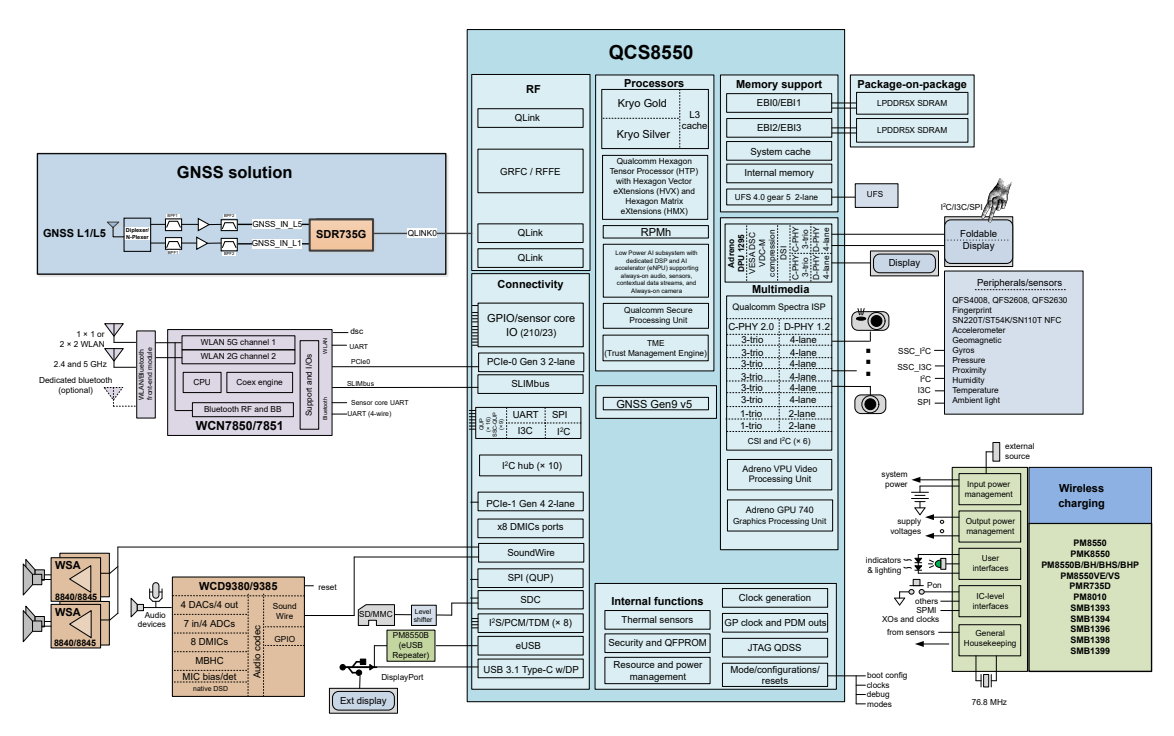

  QCS8550采用台积电4nm制程工艺,在能效比方面相比上一代有显著提升。芯片集成了八核高通Kryo CPU,采用"1+4+3"三丛集架构设计:

  1个超大核(GoldPlus):主频高达3.36GHz,负责处理峰值计算任务

  4个性能核(Gold):主频2.8GHz,兼顾多线程高负载场景

  3个效率核(Silver):主频2.0GHz,优化日常运算和低功耗任务

  这种异构计算架构让QCS8550在面对AI推理、视频处理、多传感器融合等复杂工作负载时游刃有余,同时在轻负载场景下保持出色的功耗控制。

  高通8 Gen2(QCS8550)

安卓

  48 TOPS AI算力——端侧大模型的理想载体

  QCS8550最引人注目的特性是其高达48TOPS(每秒48万亿次整数运算)的AI算力。这一数据在同级别IoT芯片中处于绝对领先地位。

  芯片内置的高通Hexagon神经处理单元(NPU)支持多种AI精度格式,其中具突破性的是INT4精度——相比传统的INT8格式,INT4可以将模型体积压缩近一半,推理能耗降低60%,而精度损失几乎可以忽略。这意味着:

  端侧大语言模型:可以在本地运行数十亿参数规模的LLM,无需依赖云端,如运行各类3B/7B开源大语言模型,以及YOLO模型,为智能支付、工业智能机器人、边缘计算、AR等终端提供了边缘计算的能力。

  实时视觉AI:支持多路视频流的目标检测、行为分析、人脸识别

  语音交互:离线语音识别、自然语言理解、声纹认证

  智能决策:机器人路径规划、自动驾驶辅助、工业质检推理

  对于需要在本地完成AI推理、同时保护数据隐私的应用场景,QCS8550提供了目前市面上具性价比的端侧AI解决方案之一。



  Adreno 740 GPU + 8K视频——旗舰级多媒体能力

  QCS8550集成的Adreno 740 GPU是一颗桌面级图形处理核心,支持Vulkan 1.3、OpenGL ES 3.2等主流图形API,可驱动4K@60Hz的高清显示输出。在视频处理方面,QCS8550的能力同样令人印象深刻:

  视频编码:最高支持8K@60fps或4K@240fps,兼容H.264、H.265和VP9编码标准

  视频解码:最高支持8K@30fps或4K@120fps,流畅回放超高清内容

  多屏异显:支持双屏或三屏同时输出,每组4-lane MIPI-DSI接口最大可驱动3480×2160@120Hz的屏幕

  DisplayPort 1.4:通过DP接口可扩展至1×8K@30Hz或2×4K@60Hz的外接显示

  在摄像头方面,集成的Spectra 680 ISP最多支持8路MIPI CSI摄像头接入,可处理三摄3600万像素@30fps、双摄(6400万+3600万)@30fps或单摄1.08亿像素@30fps的图像数据,为多目视觉、全景拼接、深度感知等应用提供了硬件基础。

安卓

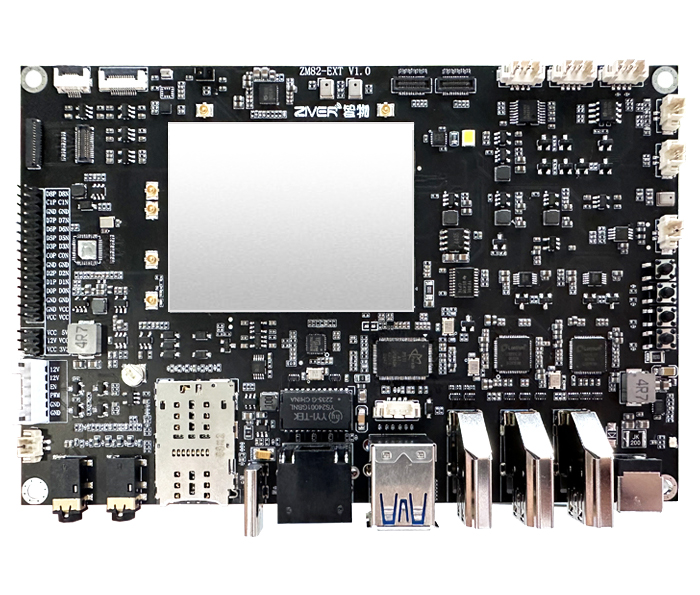

  高通8 Gen2(QCS8550)安卓开发板套件——从核心板到整机的一站式方案

  基于QCS8550芯片的安卓开发板套件,是面向行业客户和开发者推出的高算力开发平台。套件通常包含核心板、底板(载板)以及配套软件SDK,帮助客户快速完成产品原型验证到量产导入的全流程。

  核心板规格

  QCS8550核心板采用LGA封装,尺寸仅为45×40×2.7mm,内部集成度极高:

  内存:默认16GB LPDDR5x,可选8GB版本

  存储:默认256GB UFS高速存储,可选128GB版本

  操作系统:预装Android 13,支持Android应用生态

  无线连接:板载Wi-Fi 7(2×2 MIMO)模块和蓝牙5.3

  工作电压:3.5V~4.35V,典型值3.8V

  底板接口一览

  开发板底板将核心板丰富的硬件接口全部引出,方便开发者连接各类外设和传感器:

  显示与摄像

  2组4-lane MIPI-DSI显示接口,支持双屏异显

  8组4-lane MIPI-CSI摄像头接口,支持多目视觉系统

  1组DisplayPort v1.4视频输出

  I2C接口电容式触摸屏

  数据通信

  USB 3.1 / USB 2.0 主机/从机接口

  多路UART串口(调试/外设通信)

  SPI总线接口

  I2C总线接口

  I2S音频接口

  控制与扩展

  ADC模拟量采集(传感器/摇杆输入)

  Keypad按键矩阵

  GPIO通用输入输出

  中断引脚

  紧凑的尺寸和高度集成的设计,使得QCS8550开发板既适合桌面原型开发,也能嵌入到各类终端设备中进行系统验证。

  QCS8550 vs QCS8250:为什么值得升级?

  QCS8550在硬件引脚层面可兼容上一代QCS8250和SM8475平台,这意味着已有QCS8250产品的客户可以较低成本完成平台升级。相比QCS8250,QCS8550的主要提升包括:

  AI算力翻倍:从约24TOPS提升至48TOPS,支持更大规模的端侧AI模型

  INT4精度支持:Hexagon NPU新增INT4推理,能效比大幅提升60%

  视频能力升级:新增8K编码和4K@240fps超高速编码能力

  Wi-Fi 7:从Wi-Fi 6E升级至Wi-Fi 7,峰值速率和抗干扰能力显著增强

  制程升级:从5nm提升至4nm,同等性能下功耗更低

  对于已经在QCS8250上完成软件开发的项目,升级到QCS8550几乎不需要修改应用层代码,即可获得显著的性能和能效收益。

  典型应用场景——QCS8550能做什么?

  凭借48TOPS的AI算力、8K视频处理能力和丰富的硬件接口,QCS8550安卓开发板在以下行业场景中展现出巨大价值:

  AI边缘计算盒子

  在工厂车间、仓库、零售门店等场景部署QCS8550边缘计算盒子,可实时处理多路摄像头视频流,完成目标检测、缺陷识别、人流统计等AI任务,无需将数据回传云端,既降低延迟又保护隐私。

  自主移动机器人(AMR)

  QCS8550的多核CPU+NPU异构计算架构,可同时处理SLAM定位导航、路径规划、避障决策和多传感器融合,是仓储物流机器人、巡检机器人、服务机器人的理想"大脑"。

  工业无人机

  8K视频编码能力搭配多路摄像头接口,使QCS8550非常适合搭载在工业无人机上,执行电力巡检、测绘勘探、农业植保等任务。4nm制程带来的低功耗特性,有效延长了无人机的续航时间。

  智能车载终端

  QCS8550支持多屏异显和高分辨率触控交互,可作为智能驾舱的核心计算平台,驱动车载信息娱乐系统、ADAS辅助驾驶显示、行车记录仪等功能模块。

  高端平板电脑

  面向教育、医疗、设计等专业领域的安卓平板,QCS8550提供的旗舰级CPU/GPU性能和4K显示输出能力,能够流畅运行大型专业应用和多窗口协同办公。

  智能手持终端

  物流快递、零售收银、现场执法等场景需要坚固耐用的手持设备,QCS8550的高集成度和低功耗设计,让手持终端在保持轻便的同时拥有强大的AI识别和数据处理能力。
