无线充25w线圈结构全解析：单股粗线到FPC柔性演变



当你把手机轻轻放在充电板上，屏幕闪烁“正在充电”，这背后藏着多少技术密码？线圈的结构形态决定了发射与接收效率、发热表现和体积厚度。从最朴素的单股粗线，到多股绞线，再到FPC柔性线圈，每一次演变都在刷新无线充电的体验边界。



单股粗线：扩音器般的磁场覆盖

在无线发射端，最直观的线圈结构是用一股粗铜线绕制而成。粗线截面积大，电阻低，在相同电流下能产生更强、更均匀的磁场。它就像一个扩音器，将高频交流电转化成直观的磁场波动，保证能量能够在几毫米的空间里尽可能高效地辐射出去。

但单股粗线体积庞大，绕制时占用空间较高，对手机、平板等轻薄设备并不友好。因此在需要更小体积或更复杂曲面贴合时，厂家必须寻找更灵活的方案。



多股绞线/利兹线：高频损耗的“解药”

无线充电使用的是几百千赫到几兆赫的高频交流电，趋肤效应会让电流集中在导体表面，带来额外损耗和发热。多股细绞线（或称利兹线）通过将多根细导线并行绞合，使导体表面面积总量增大，从而有效降低高频下的电阻。

这不仅减少了电磁损耗，还能进一步缓解线圈的温升。事实上，主流20W以上无线充电器中，大多选用了0.2毫米左右的铜芯利兹线，绞合成50~100股，以兼顾柔韧性和散热性能。



FPC柔性线圈：轻薄也能发力

当空间成为硬性指标时，柔性线路板（FPC）应运而生。FPC线圈通过蚀刻技术，在聚酰亚胺基板上刻画微米级线路，厚度仅0.1~0.2毫米。它不仅轻薄，还能贴合机壳内弯曲区域，为手机、手表等消费类电子设备节省宝贵的空间。

不过，与铜线相比，FPC在电流密度和耐热性上有更高要求。为了实现20W以上的充电功率，厂家常在蚀刻线路上增加多层线路叠合，并在关键区域增设散热过孔，将热量导出。

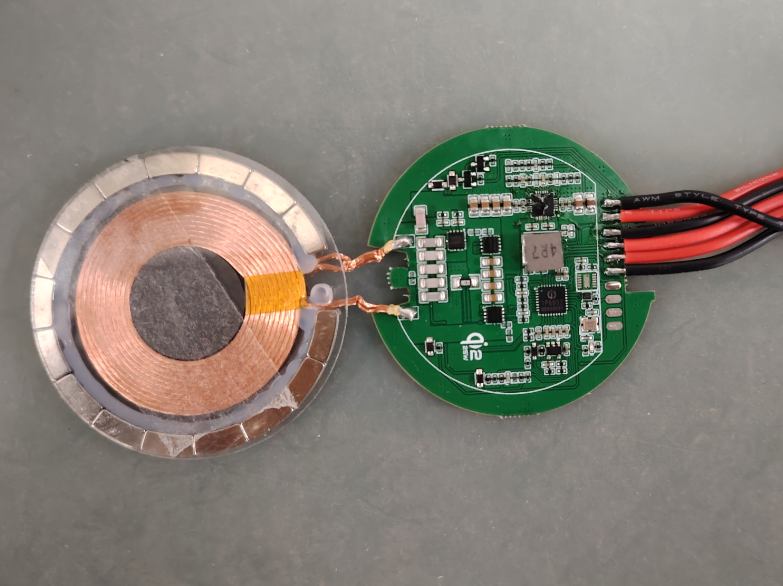

无线充25w线圈

磁芯：聚焦与屏蔽的双重使命

无论是哪种线圈，都离不开磁性材料的辅助。铁氧体磁芯被称作“磁场透镜”，它能提升线圈的电感量，聚焦磁力线，提升耦合效率；同时也能屏蔽背后电路，避免对手机内部元器件产生干扰。 在一些高端方案中，还会采用复合磁性材料，通过微米级粉末烧结工艺定制电感调制，实现更精准的磁场分布。



制造工艺揭秘：从绕线到蚀刻

线圈的性能，不仅取决于结构，还取决于制造工艺。单股线和多股线多靠自动绕线机控制张力、圈形和层间绝缘，而FPC线圈则要经过光刻、蚀刻、覆铜、焊盘处理等十几道工序。每一步都需要在10微米级别上控制偏差，否则都会影响参数匹配和效率。

在实测环节，厂家会对线圈的电感量（常见10~15μH）、品质因数Q值（通常大于100）、直流电阻(Rdc)和高频等效串联电阻(ESR)进行逐一校验，确保与Qi协议标准保持兼容。



Qi标准：线圈参数的“通用语言”

作为国际通用的无线充电规范，Qi标准对线圈直径、匝数、电感量、工作频率（110~205 kHz）以及最大输出功率等都有严格限制。比如在15W方案中，线圈直径一般在60~70毫米，匝数在12~15圈；20W以上则要求更高的Q值和更精确的阻抗匹配。

只有在线圈制造、测试和整机调试环节反复打磨，才能让用户拿到“放上就能充”的流畅体验。



散热设计：线圈不烫手的秘密

线圈在工作过程中不可避免地会有电阻损耗和磁芯损耗。为此，不少厂商在发射模块下方设计了石墨散热片、导热硅胶和金属底座的组合，以增强热传导。部分高端无线充电器还在模块边缘布局散热风道，引导自然对流。

例如，某品牌的30W无线充电座在线圈下方搭载0.8毫米厚的高导热石墨片，将模块温度控制在50℃以下，既保障了用户手持安全，也延长了线圈和整体器件的使用寿命。

从单股粗线到FPC柔性线圈，结构演变不仅是为了追求更高效率，更是一次次对“轻薄、低热、易匹配”需求的回应。每一种线圈背后，都凝聚了材料科学、电磁学和制造工艺的精密博弈。下一次当你随手一放，享受无线充电的便捷时，或许能在心里多一份对这圈线的敬意。
