这颗有源晶振20MHZ如何让仪器仪表兼顾优雅与性能？

在晶振的整数频率俱乐部中，20MHZ 占据着一个独特的生态位：它是10MHZ的精确两倍，继承了十进制分频的全部优雅，同时将性能推进到中高速段。

如果说10MHZ是仪器仪表的“国际标准”，那么20MHZ就是需要更高主频又不愿放弃十进制便利性的嵌入式系统首选。它不像16MHZ那样属于纯二进制序列，也不像18.432MHZ那样专为波特率而生——20MHZ走的是十进制与二进制兼容的路线，在多种应用场景之间找到了一个独特的平衡点。

亿晶振业电子，深耕晶振制造二十多年的源头厂家，今天要为你拆解的，就是这颗“又快又优雅”的 20MHZ DIP14全尺寸有源晶振——它的双重基因、工程价值，以及我们如何让它在你需要的时候，永远不断供。

20MHZ：当十进制优雅遇上二进制效率

20MHZ的独特之处在于它的双重数学基因。一方面，20 = 10 × 2，这意味着它继承了10MHZ的十进制分频优势：除以2得10MHZ，除以20得1MHZ，除以200得100KHZ——每一步都能和人类的十进制时间单位（秒、毫秒、微秒）完美对齐。另一方面，20 = 2 × 2 × 5，丰富的因数让它也能方便地生成二进制和混合进制的分频序列。

这种双重基因为20MHZ带来了以下工程价值：

十进制兼容性：用20MHZ除以2得到10MHZ，除以20得到1MHZ。如果你的系统同时需要10MHZ的仪器级基准和1MHZ的通用定时时钟，一颗20MHZ就能通过简单的分频同时满足两种需求，无需额外的PLL电路。

更高的指令执行速度：与10MHZ相比，20MHZ的时钟周期从100纳秒缩短到50纳秒，处理速度直接翻倍。对于既需要十进制定时便利性、又追求更高性能的嵌入式应用来说，20MHZ提供了“鱼与熊掌兼得”的可能性。

灵活的外设时钟生成：20MHZ可以轻松分出10MHZ、5MHZ、4MHZ、2MHZ、1MHZ等一整串规整频率。在很多需要多个时钟域同步的数字系统中，这颗晶振就像一棵枝杈清晰的时钟树，每一级分频都是整数运算。

在实际应用中，20MHZ常见于以下场景：

高速MCU系统：需要比10MHZ/16MHZ更快的主频，同时保持定时计算的直观性

精密仪器仪表：继承10MHZ的十进制基准优势，同时提供更高的处理带宽

数字信号处理：FFT运算和数字滤波器需要更高的主频来提高吞吐量

高速PWM和电机控制：更高的时钟频率意味着更精细的PWM占空比分辨率

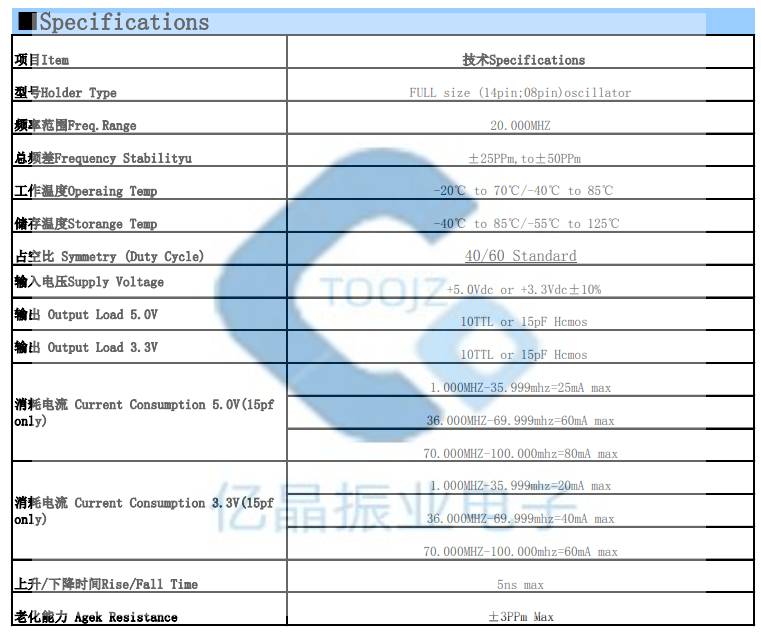

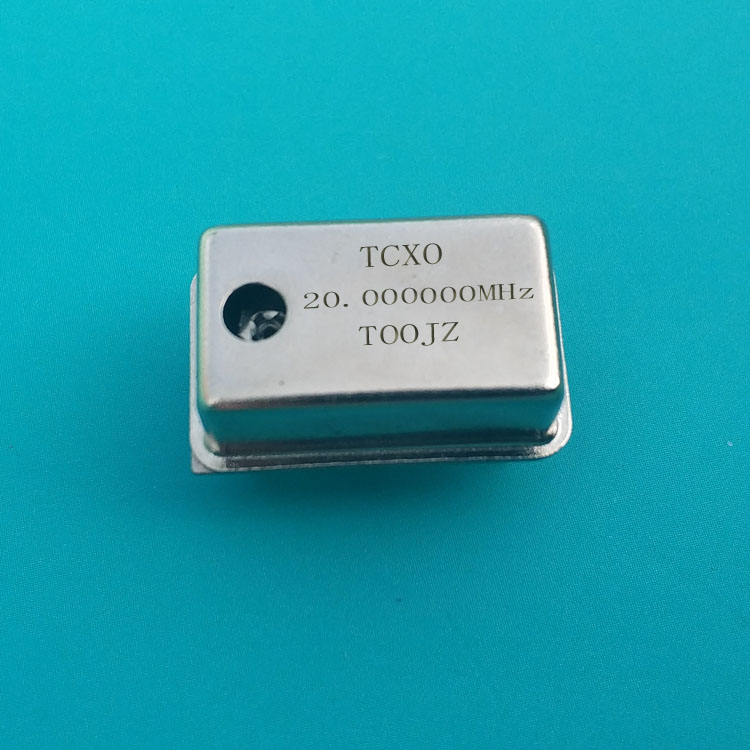

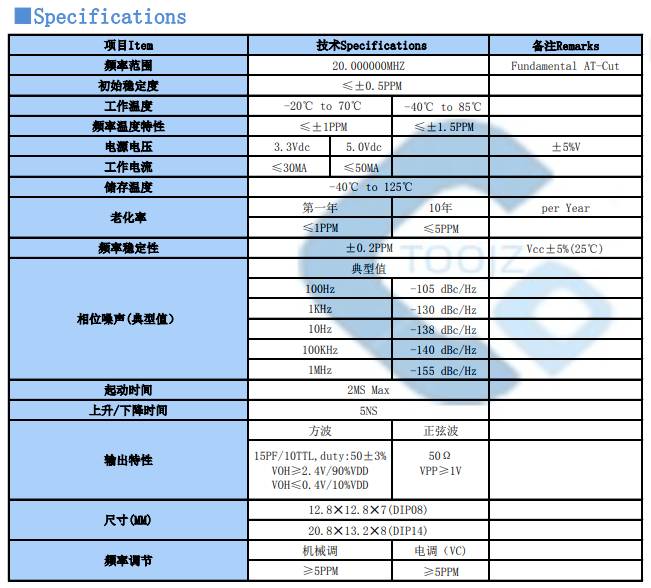

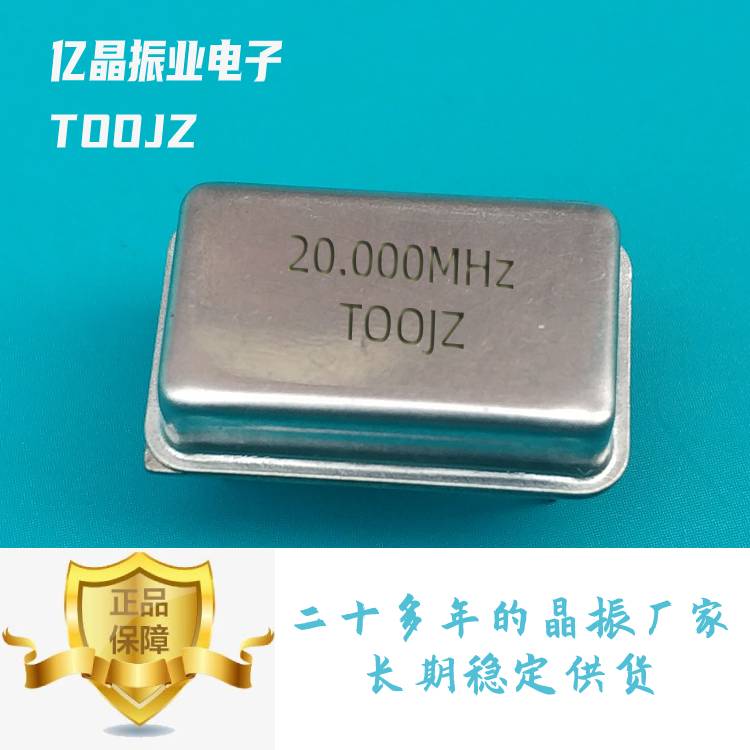

亿晶振业电子把20MHZ封装在DIP14全尺寸外壳（长方形20.32*12.5*7MM）中。对于需要长年连续运行的工业和仪器系统来说，时钟的长期稳定性是底线要求。全尺寸封装的充裕内部空间让石英晶片在工作时受到的机械应力更小，老化漂移更低，年复一年的频率一致性更好。如果标准7MM高度限制了PCB布局，我们还支持定制5MM的紧凑高度。

精度分级：从工业级到计量级

同样的20MHZ，用在普通MCU系统和用在精密频率基准中，精度需求不可同日而语。亿晶振业电子按需提供两套清晰分级的精度方案：

常规精度（满足大多数嵌入式与工业应用）

常温频差：默认±20PPM，可在±10PPM至±50PPM之间指定

温度频差：默认±30PPM，可在±10PPM至±50PPM之间指定

工作温度范围：默认-20℃至70℃，也可选-10℃至60℃或-40℃至85℃

对于通用MCU主时钟、数字逻辑时序、工业控制终端等场景，这套参数已经足够可靠。±20PPM的常温频差对应20MHZ的偏差仅为±400HZ，对绝大多数实时控制任务来说完全可以忽略不计。

高精度（计量级，需特别备注）

25℃恒温条件下，工作精度可达 ±0.1PPM

20MHZ的±0.1PPM意味着什么？频率偏差不超过±2HZ，每个周期50纳秒的偏差不超过±0.005皮秒。用这颗晶振做成的10MHZ基准源（2分频后），输出频率在10,000,000HZ ± 1HZ之内，已经达到很多专业频率计的校准源水平。这种精度的晶振通常出现在精密频率计、GPS驯服钟本地振荡器、或对频率精度有极高要求的计量级设备中。需要此项精度的客户，请下单时务必与客服明确沟通，我们将从水晶晶片筛选到封焊老化全线走精度优先的工艺路线。

电气参数速查卡

频率：20MHZ

封装：DIP14全尺寸，长方形20.32*12.5*7MM（高度可定制5MM）

供电电压：1.8V、2.5V、3.3V、5V可选，默认出货3.3V

输出波形：默认方波，TTL和CMOS兼容

波形快速自检：用万用表直流电压档测量输出脚，方波的直流偏置约为电源电压的一半。5V供电时约2.5V，3.3V供电时约1.65V——上电后第一道排查，这个经验方法简单可靠

工作电流：一般小于50mA，具体数值请下载对应规格书

印字须知：印字上小数点后面“0”的个数是厂内编码规则，与频率精度无关，选型时不必因印字而纠结

安装三大铁律

电压波动必须小于10%。有源晶振内部集成了振荡IC，过压冲击可能造成永久性损坏，这不是警告，是红线。

静电防护不可松懈。焊接和拿取时请佩戴防静电手环，操作台面铺设防静电台垫。晶振对静电的敏感度，请参照MOS管来对待。

脚位核对是第一道工序。DIP14外壳正面有标记定位点，对应下方引脚即为第一脚，特征是直角。直插晶振第一脚为悬空（NC），默认不含三态功能，通电即起振，无需额外控制电平。如需三态功能（高电平或悬空工作、低电平停止），请下单时务必明确备注。贴片晶振的默认规则正好相反，采购时请注意区分。
