随着工业自动化程度持续提升，变频器、整流设备、逆变电源、开关电源等非线性负载在工厂配电系统中大规模普及。此类设备在运行过程中会产生大量谐波电流，造成电网波形畸变、电能质量下降，引发一系列电气设备故障、能耗增加及电网合规问题。本文结合工业现场实际工况，系统阐述谐波产生机理、运行危害，并介绍安科瑞ANAPF有源电力滤波器的治理技术与应用价值。

13524471462

王鑫杰（安科瑞电能质量产品负责人)

一、工业谐波的产生机理

低压配电系统标准供电波形为50Hz正弦波。线性负载工作时，电流波形与电压波形保持同步，不会产生谐波干扰。而非线性负载的导通与关断不受正弦波形约束，会导致电流波形出现削顶、尖峰、断续等畸变现象。

畸变后的电流波形由工频基波与多次高频谐波叠加组成，是工业电网谐波污染的根本来源。工厂主要谐波污染源包括：变频调速系统、焊接整流设备、电镀电解电源、UPS不间断电源、充电桩及大规模智能照明、工控开关电源等设备。

同时，配电系统内的无功补偿电容器组虽不主动产生谐波，但极易与线路阻抗、变压器阻抗形成串联或并联谐振，放大系统原有谐波幅值，进一步加剧电能质量劣化。

二、谐波超标对工业配电系统的核心危害

谐波超标属于典型的电网污染问题，长期存在会对配电设备、生产系统及公共电网造成持续性损害，主要体现在四个方面。

1. 损毁电气设备，降低设备使用寿命

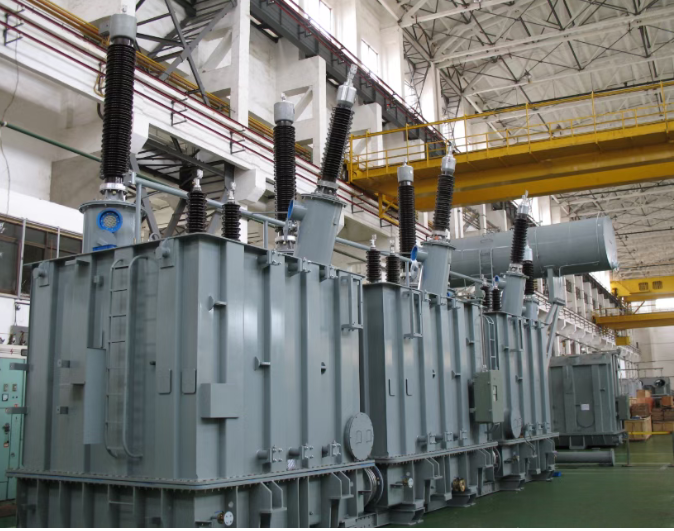

高频谐波会显著增加变压器、电动机、线缆的集肤效应与附加损耗，造成设备温升异常、运行噪音增大、振动加剧，加速电气绝缘老化。同时，谐波过电压会直接导致无功补偿电容器鼓包、击穿、烧毁，引发开关器件触点烧蚀、继电器误动作，大幅提升设备故障率与运维成本。精密工控设备、传感器、计量仪表受谐波干扰，会出现数据偏差、通讯异常、系统死机等问题，影响生产线稳定运行。

2. 增加系统能耗，抬高企业用电成本

谐波引发的附加损耗会造成变压器、线路、用电设备无效发热，增加整体电能损耗。同时谐波会恶化系统功率因数，导致企业出现无功功率超标，产生电力力率电费罚款，长期运行将显著增加企业生产用电成本。

3. 影响生产稳定性，制约精密生产工况

在自动化产线、精密制造、电子加工等场景中，电网波形畸变会干扰伺服系统、精密检测设备的运行精度，导致生产参数波动、产品次品率上升，严重时会造成设备紧急停机，引发停产损失。

4. 污染公共电网，存在合规风险

厂区超标谐波会反向注入公共供电电网，造成区域电网电能质量下降，影响周边用电设备安全。依据国家电能质量相关标准，用户侧谐波超标属于违规用电行为，供电部门可依法要求企业限期整改，并可采取罚款、限电等管控措施。

三、传统谐波治理方案的局限性

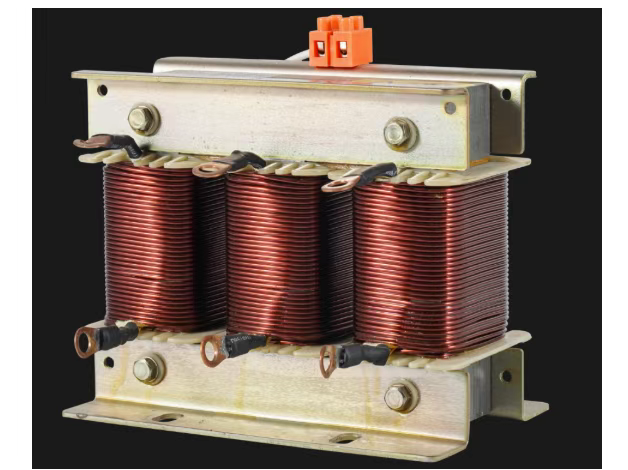

目前工业现场常用的无源滤波、串联电抗器等传统治理方案，技术短板较为明显。无源滤波装置仅能针对固定次数谐波进行滤波，补偿参数固定，无法适配负载动态波动的工况；同时极易与配电系统发生谐振，存在安全隐患。串联电抗器仅能抑制部分低次谐波、规避电容谐振，无法实现全频段谐波治理，治理效果有限，难以满足现代化复杂工业配电系统的电能质量治理要求。

四、安科瑞ANAPF有源电力滤波器治理技术介绍

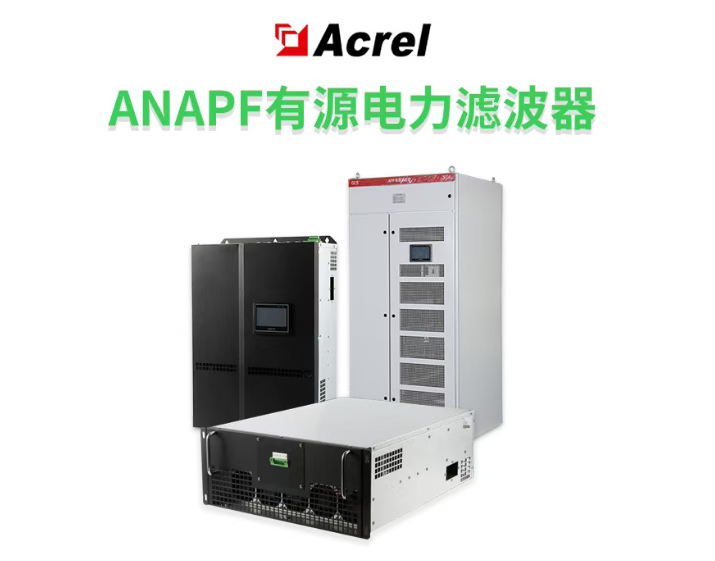

安科瑞ANAPF系列有源电力滤波器是针对工业复杂谐波工况研发的动态电能质量治理设备，设备并联于低压配电系统，可实时监测电网电能参数，动态补偿系统谐波、无功功率及三相不平衡问题，是当前工业谐波治理的主流技术方案。

1. 工作原理

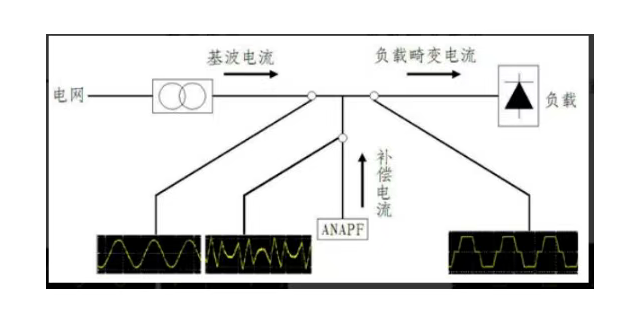

设备通过高精度电流互感器实时采集负载侧电流信号，经高速DSP+FPGA全数字控制系统实时运算，精准分离基波有功电流与谐波、无功、不平衡电流分量。系统快速生成与有害电流幅值相等、相位相反的补偿电流，主动注入配电系统，对冲抵消电网有害电流，最终使电网电流恢复标准正弦波形，实现电能质量净化。

2. 核心技术特点

全频段精准滤波：可实现2～51次全频段谐波精准补偿，支持按需设定特定次数谐波治理，谐波补偿效率可达97%以上，全面覆盖工业场景各类谐波污染问题。

动态响应速度快：设备毫秒级动态响应，可实时跟踪负载启停、负荷波动、设备切换等动态工况，无补偿滞后，适配冲击性、波动性工业负载。

多功能一体化治理：单台设备集成谐波治理、无功动态补偿、三相不平衡治理三大功能，可稳定系统功率因数，降低变压器及线路损耗，简化配电系统设备配置，节约项目投资成本。

无谐振安全风险：设备不受系统阻抗参数影响，可彻底规避传统滤波装置的谐振隐患，有效保护电容补偿柜、变压器等核心配电设备，运行安全性与稳定性更高。

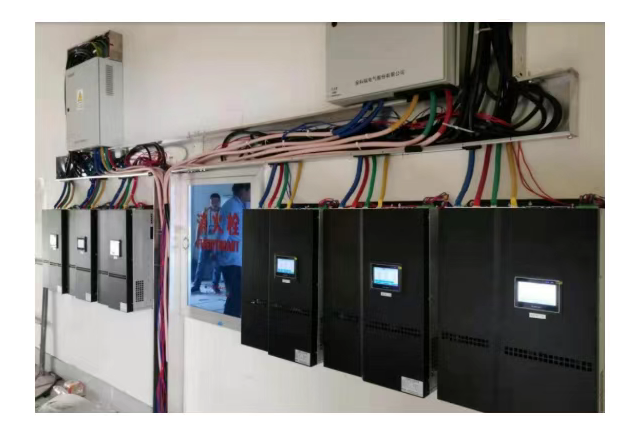

模块化易运维：采用标准化模块化设计，支持立柜、壁挂等多种安装方式，适配各类配电室安装环境。配备高清触控显示屏，人机交互直观，支持RS485、以太网通讯，可接入智慧用电管理平台，实现远程监测、数据统计与设备运维，支持多机并联扩容，适配不同容量配电系统。

3. 适用场景

安科瑞ANAPF有源电力滤波器适配380V、690V低压工业配电系统，广泛应用于变频设备密集的生产车间、焊接加工工况、数据中心、新能源充电桩场站、光伏并网系统、商业综合体及精密制造、医疗实验室等对电能质量要求较高的场景。

五、工程应用效果

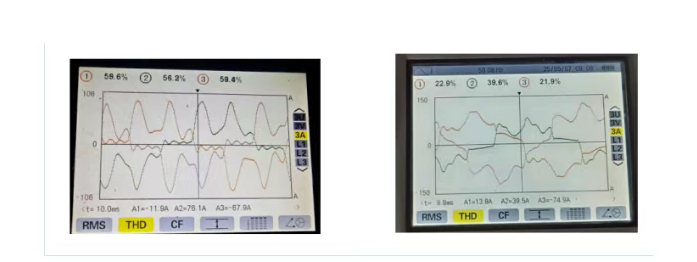

在多个工业现场实测应用中，针对变频器、电焊机集中导致的电网谐波畸变率超标问题，加装安科瑞ANAPF有源滤波设备后，系统总谐波畸变率可由30%以上降至5%以内，符合国家电能质量标准。设备投运后，可有效解决变压器过热、电容频繁损坏、仪表干扰、设备误动作等问题，稳定系统功率因数，降低线路及设备损耗，减少企业运维成本与电力合规风险，保障配电系统长期安全、稳定、高效运行。

六、结语

谐波污染是影响工业配电系统安全运行的重要隐患，长期超标运行将持续损耗设备寿命、增加能耗成本、带来合规风险。相较于传统治理方式，安科瑞ANAPF有源电力滤波器具备治理精度高、动态性强、功能全面、运行安全等优势，可从根源解决工业电网谐波、无功、三相不平衡等电能质量问题，为工业企业配电系统稳定运行、降本增效、合规生产提供可靠的技术支撑。
