Profinet转EtherCAT在锂电卷绕机中的工业自动化升级方案

一、案例背景

本次项目应用场景为锂电新能源核心生产设备智能化升级改造，涵盖极片辊压机、高速卷绕机、自动注液机等关键工艺设备。设备原有整机上位主控系统采用西门子S7-1500 PLC，搭载Profinet总线架构，作为整线控制主站，负责设备逻辑流程、工艺启停、参数调度、整机安全联锁等核心控制工作，系统运行稳定、逻辑成熟，是设备整机控制核心，项目明确禁止更换原有西门子主控系统。为适配新一代锂电高速生产工艺，提升极片加工、卷绕、注液的精度与速度，设备下层执行端全部升级为多轴EtherCAT伺服驱动器与高精度编码器，组成高速多轴联动运动控制系统，负责设备高速进给、精准定位、同步跟随等动作执行。

由于西门子Profinet总线与EtherCAT伺服总线属于两类完全不同的工业总线协议，原生无法直接通讯兼容。传统西门子Profinet主控无法识别、驱动EtherCAT高速伺服设备，导致新升级的高精度伺服系统无法接入原有主控程序，无法实现统一逻辑控制，严重制约设备高速、高精度生产。为在不更换西门子S7-1500主控、不重构原有控制程序的前提下，低成本实现Profinet与EtherCAT总线互通，项目部署塔讯TX181-RE-RE-PNS/ECM总线协议转换网关。该设备是高性能工业网关，集成智能网关、物联网网关与高速数据采集器功能，依托专业的协议转换技术，实现Profinet从站、EtherCAT主站双向通讯，完美适配锂电设备高速多轴同步、高精度运动控制的技改需求，助力锂电设备工业自动化与工业物联网升级落地。

二、协议转换网关功能简介

塔讯TX181-RE-RE-PNS/ECM是专为锂电、精密自动化行业研发的高速总线转换智能网关，作为高端精密设备专用工业网关，主打Profinet与EtherCAT异构总线协议高速互通，解决西门子PLC与EtherCAT伺服跨总线联动难题。设备集成高速数据采集器与物联网数据传输能力，是锂电设备工业自动化高精度运动控制升级、工业物联网数据可视化管控的核心枢纽，适配锂电高速、高频、高精度的严苛生产工况，核心功能如下：

1. 双角色高速协议转换：设备支持双模总线工作，可作为Profinet从站挂载至西门子S7-1500 PLC总线网络，同时作为EtherCAT主站管控全部下位伺服轴，无需改动原有西门子主控程序架构，无需替换伺服设备，即可实现两类异构总线的高速数据解析与双向透明传输，完美满足锂电设备利旧升级需求。

2. 多轴高速同步控制：支持多路EtherCAT伺服轴同时挂载与精准联动，毫秒级数据刷新，可满足锂电卷绕、辊压、注液工艺的高速同步、高精度定位需求，解决传统总线延迟高、同步性差、精度不足的问题，大幅提升工艺良品率。

3. 高精度运动数据采集：内置工业级高速数据采集器，可实时采集伺服轴位置、转速、扭矩、运行状态、编码器数值、设备故障代码等多维度运动数据，采集精度高、延迟极低，为工艺参数优化、设备故障诊断、生产质量追溯提供精准数据支撑。

4. 无缝程序兼容适配：完全兼容西门子标准程序逻辑，上位1500 PLC可直接通过网关对EtherCAT伺服进行点位控制、速度控制、扭矩控制，无需重新编写整套设备控制程序，大幅降低技改难度与调试周期。

5. 工业级稳定抗干扰：针对锂电车间高频启停、高速运动、电磁干扰强的工况设计，具备高速通讯不丢包、同步无偏差、长时间连续运行稳定的特性，适配锂电设备24小时不间断量产需求。

6. 物联网数据上传能力：具备物联网网关核心属性，可将设备运动数据、工艺参数、设备状态数据预处理后上传至MES、上位监控系统，实现设备数据可视化、工艺可追溯、运维智能化，搭建锂电设备工业物联网数字化体系。

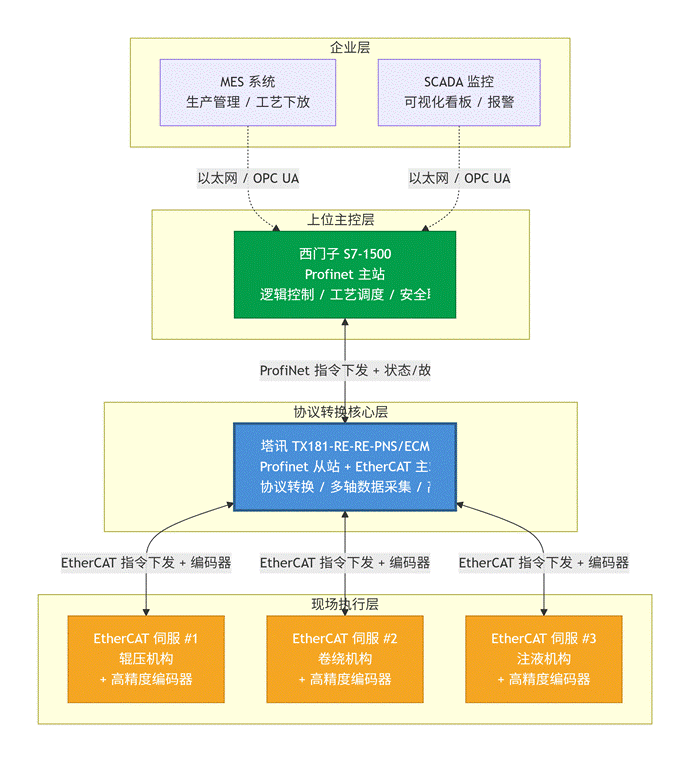

三、系统结构拓扑图

四、项目痛点与难点

改造前，该系列锂电新能源设备存在总线不兼容、新旧系统无法适配、控制精度不足、技改成本高等多重痛点，严重制约设备工业自动化高精度生产能力与工业物联网数字化升级，具体项目难点如下：

1. 总线协议异构不兼容，新旧系统无法对接：设备原有西门子Profinet主控与升级后的EtherCAT高速伺服总线无互通通道，PLC无法直接驱动伺服设备，高精度伺服系统处于闲置状态，设备升级无法落地。

2. 禁止替换原有主控系统，技改受限严重：项目明确要求保留西门子S7-1500整机主控与原有成熟控制逻辑，不能更换PLC、不能大规模重写程序，传统换主控、换总线的改造方案完全无法实施。

3. 传统总线精度不足，无法适配锂电工艺：锂电卷绕、辊压工艺对多轴同步性、定位精度要求极高，旧设备总线延迟高、同步偏差大，极易出现极片褶皱、卷绕偏移、注液不均等质量缺陷，良品率难以提升。

4. 无专用数据采集器，工艺数据缺失：设备伺服运动数据、精准工艺参数无法自动采集留存，工艺优化无数据支撑，故障排查依赖人工经验，生产质量无法追溯。

5. 设备数字化程度低，运维管控滞后：无物联网网关数据传输通道，设备运行状态、工艺数据无法上传上位系统，无法实现远程监控、智能运维与数字化生产管理。

五、整体解决方案

结合锂电设备利旧升级、高精度多轴联动、低成本技改、数字化管控的核心需求，本项目以TX181工业网关为核心，依托高速协议转换技术，搭建Profinet与EtherCAT双总线互通体系，实现西门子主控统一管控高速伺服设备，全面提升设备工业自动化工艺精度与工业物联网数字化水平，具体方案如下：

1. 双总线角色适配，实现无损利旧升级：利用TX181智能网关独有双总线角色特性，上行作为Profinet从站对接西门子1500 PLC，下行作为EtherCAT主站挂载全部伺服轴，完美兼容两类异构总线协议，全程不更换主控、不重构程序、不改动设备主体结构，低成本完成设备升级。

2. 搭建高速闭环运动控制系统：通过网关高速数据交互能力，实现上位PLC指令毫秒级下发、伺服状态实时回传，构建多轴同步闭环控制体系，满足极片辊压平整、高速卷绕精准、定量注液均匀的高端工艺要求，彻底解决同步偏差、定位误差问题。

3. 全维度工艺数据自动采集：依托网关内置高速数据采集器，实时采集伺服位置、转速、扭矩、设备运行状态、故障信息等核心工艺数据，实现生产数据自动化记录，为工艺优化、质量追溯、故障分析提供精准数据支撑。

4. 简化控制逻辑，降低运维难度：保留西门子原有成熟控制逻辑，技术人员无需重新熟悉新系统，仅通过网关完成协议适配即可实现多轴统一管控，大幅降低设备调试与日常运维难度。

5. 搭建数字化运维体系：通过物联网网关将设备全域工艺数据、运行数据上传至车间MES与监控系统，实现设备状态可视化、工艺数据可追溯、异常故障可预警，完善锂电设备数字化生产管控体系。

六、详细实施配置过程

本次锂电设备技改遵循“无损改造、不停机调试、精度优先、稳定落地”的原则，采用分步适配、在线调试的方式开展实施，最大程度保障生产连续性，具体配置过程如下：

1. 硬件安装与总线对接：将TX181-RE-RE-PNS/ECM网关安装于设备电气控制柜内，完成防尘、抗干扰、接地防护处理。网关Profinet端口接入西门子S7-1500 PLC总线网络，作为整机从站设备；EtherCAT端口向下挂载全部伺服驱动器与编码器，搭建完整的上下行总线链路，全程不改动原有主控硬件与接线。

2. 网关底层参数配置：接入网关配置后台，分别设置Profinet与EtherCAT总线参数及IP地址，规避网络冲突。导入对应协议配置文件，开启高速刷新模式、同步控制模式、断线保护功能，适配锂电高速多轴同步工艺需求，保障通讯无延迟、无丢包。

3. 多轴数据映射与逻辑配置：根据辊压、卷绕、注液设备运动工艺，精准配置双向数据映射表。下行包含伺服启停、速度参数、定位指令、扭矩限制参数；上行包含轴到位信号、实时位置、故障代码、运行状态，实现指令与状态精准对应。

4. 上位PLC程序适配优化：完全保留西门子原有核心工艺控制程序，仅新增总线通讯交互、伺服状态读取、异常保护逻辑程序段，无需整体重写程序，快速实现对EtherCAT伺服设备的统一调度控制。

5. 精度调试与稳定性测试：逐轴进行单动调试，排查伺服响应、定位精度、同步偏差问题；随后开展整机联动调试，模拟高速辊压、连续卷绕、自动注液全流程工况；最后进行72小时高速满载连续试运行，验证设备精度、同步性、稳定性达标后正式投产使用。

七、实施前后效果对比与应用成效

本次锂电设备技改依托TX181工业网关强悍的高速协议转换性能，彻底解决Profinet与EtherCAT总线兼容难题，设备工业自动化工艺精度与工业物联网数字化水平实现跨越式提升，实施前后效果对比显著：

1. 改造成本对比：改造前整机替换主控、重写程序方案成本极高、调试周期长；改造后完全利旧原有西门子系统，无需硬件替换，技改综合成本降低60%以上，落地周期大幅缩短。

2. 工艺精度对比：改造前总线同步性差、定位偏差大，产品瑕疵率偏高；改造后多轴同步精度大幅提升，极片辊压平整、卷绕对齐度精准、注液量均匀，产品良品率显著提升。

3. 自动化水平对比：改造前新旧设备割裂，无法实现统一联动控制；改造后实现一套PLC统一管控多轴伺服，全工序自动化联动运行，人工干预大幅减少，生产效率提升30%以上。

4. 数据管控对比：改造前无自动化数据采集渠道，工艺数据无法追溯；改造后通过数据采集器实时留存全维度工艺数据，依托物联网网关实现数据可视化上传，满足锂电行业高质量生产追溯要求。

5. 设备运维对比：改造前故障排查繁琐、工艺优化无数据支撑；改造后设备状态、故障信息实时反馈，运维效率大幅提升，设备稼动率显著提高。

八、项目总结

本次锂电新能源设备升级项目，通过部署塔讯TX181-RE-RE-PNS/ECM智能网关，凭借高速协议转换能力，成功解决西门子Profinet与EtherCAT异构总线协议的通讯壁垒，实现原有西门子S7-1500主控系统与新一代高速伺服设备的无缝兼容。项目充分发挥工业网关低改动、高适配、高精度的优势，依托内置数据采集器完成锂电核心工艺数据的精准采集，通过物联网网关完善设备工业物联网数字化管控体系，全面升级设备工业自动化高速精密生产能力。

项目落地后，在不更换原有主控、不改动核心程序的前提下，完美适配锂电极片辊压、高速卷绕、自动注液的高精度、高同步生产工艺，有效提升产品良品率与生产产能，降低设备技改成本与运维成本。同时实现设备工艺数据可视化、生产质量可追溯，满足新能源锂电行业智能化、精密化、数字化的发展需求。

本方案适配各类锂电中后段设备总线升级、新旧系统兼容、高精度多轴联动技改场景，为新能源锂电设备低成本智能化升级、异构总线组网、精密工艺优化提供了成熟可复制的解决方案，具备极高的工程应用与行业推广价值。
