DJI Mavic 3 Pro的主板是一个高度集成的核心系统,它融合了飞行控制、图像处理、环境感知与数据传输等多项功能,通过精密的模块化设计,在紧凑的机身内实现了旗舰级的性能。

1. 核心功能与集成架构

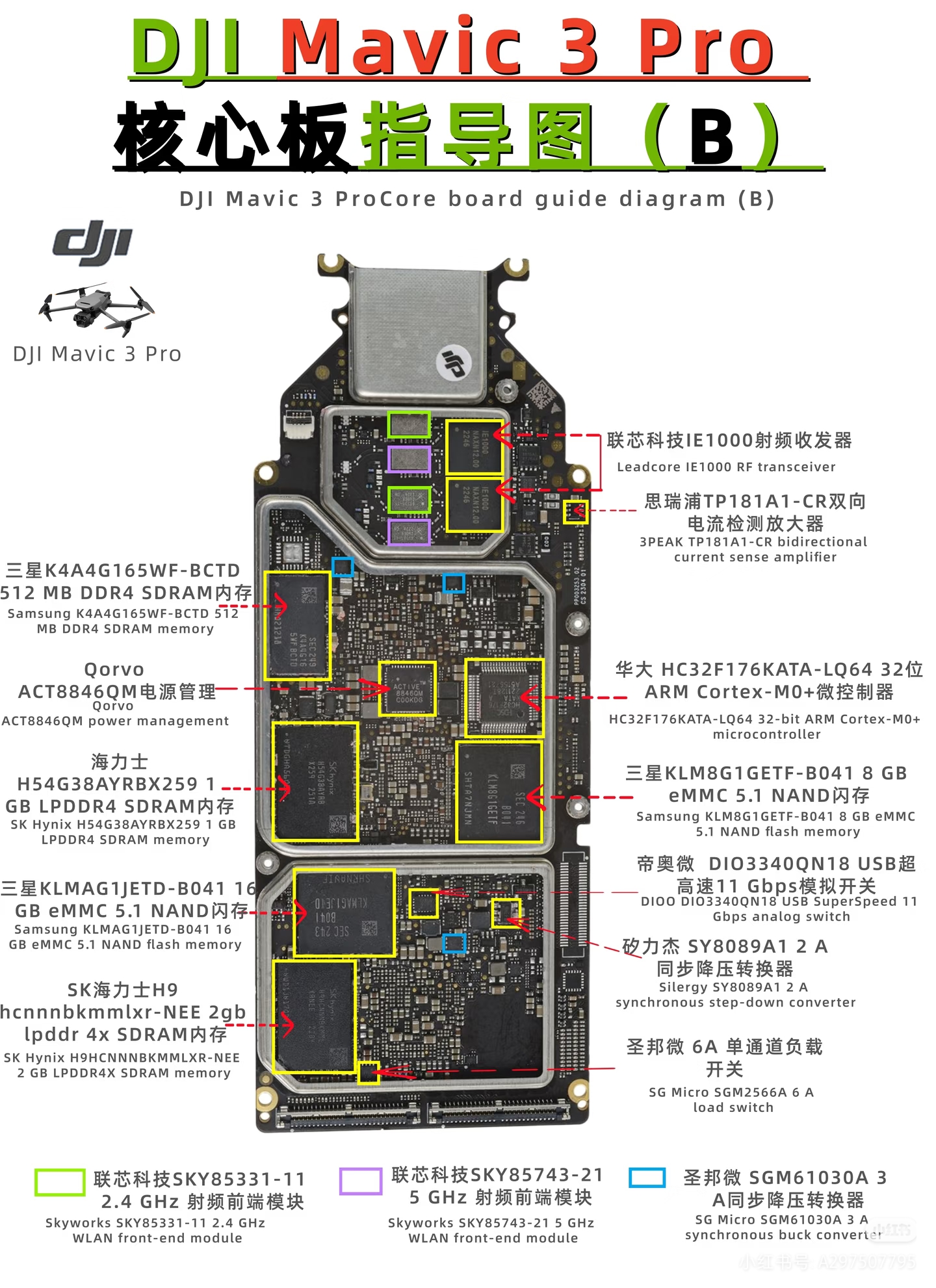

Mavic 3 Pro的主板并非单一电路板,而是一个由多个核心模块协同工作的精密系统。其核心功能架构包括:
飞行控制与计算中枢:主板搭载了自研的主控芯片,作为整个无人机系统的“大脑”,负责融合处理来自各类传感器的数据,并执行飞行控制算法。
环境感知融合:主板连接并处理来自全机8个视觉传感器、下视TOF(飞行时间)模块以及GPS/北斗双模定位模块的数据,构成了APAS 5.0全向避障系统的感知底座,为安全飞行提供环境信息。
影像处理中枢:主板负责协调和处理由三摄影像系统(哈苏主摄、70mm中长焦、166mm长焦)产生的海量图像数据,支持高达5.1K 50fps的视频录制和复杂的色彩编码(如10-bit D-Log M)。

2. 关键关联模块与协同
主板通过与以下关键模块的紧密连接,实现完整功能:
惯性测量单元(IMU):独立的IMU模块实时采集机身的高精度姿态(角速度、加速度)数据,是飞控实现稳定悬停和敏捷操控的基础。
O3+ 图传模块:主板集成或连接DJI O3+图像传输模块,实现最远15公里、1080p/60fps的高清低延迟图传。部分型号支持4G蜂窝网络模块(Cellular模块),在图传信号受干扰时提供冗余通信链路。
电子调速器(ESC)与动力系统:主板将飞控计算出的电机控制指令发送给电子调速器,后者驱动四个无刷电机产生差异化的转速,从而精确控制无人机的姿态、升降与航向。这套“电源-飞控-电调-电机”的全链路联动系统,实现了毫秒级的飞行姿态调整。
3. 设计特点与性能支撑
为了支撑其旗舰性能,Mavic 3 Pro的主板及关联设计体现了高度的集成化和可靠性:
高度集成与紧凑布局:整机内部排布密度极高,通过自研芯片、紧凑线束和模块化设计,在有限空间内整合了飞行、感知、拍摄、传输全部功能。
散热与可靠性设计:考虑到高性能芯片的发热,机身内部设计有高效的散热风道。同时,模块间的连接器可能采用压紧式设计,以防止飞行震动导致松脱,提升可靠性。
专业版本差异:针对专业创作的Mavic 3 Pro Cine大师套装,其主板系统还集成了1TB容量的内置SSD,并支持通过10Gbps高速数据线传输Apple ProRes等高码率专业视频编码文件
