从传统电表到AMI终端，数字隔离器如何夯实智能电表电气安全底座？

实现“双碳”目标是中国及全球主要经济体的共同发展使命，而推进其落地实施则需要新型电力系统作为关键载体，有效平衡新能源电力供给与消纳。

在此背景下，智能电表作为能源数据、用电数据及碳数据采集监测的核心AMI（Advanced Metering Infrastructure）终端，可有效提升用能信息采集效率、强化负荷精准调控、保障源网荷储双向互动可靠性，是实现能源安全与碳中和目标的核心设备之一。

相比传统机电式电表，智能电表在系统架构上发生了根本性变化；其内部集成了高精度计量芯片、微控制器、通信接口、安全保护模块以及多种外围感知单元，通过数字化方式实现对电压、电流的实时采集与分析——这一架构升级显著提升了设备的计量精度与系统智能化水平，但同时也带来了更加复杂的电气安全挑战和信号完整性问题。

对于公用事业运营商而言，计量数据不仅直接关系能源结算的准确性，也影响着负荷预测、配网调度和能源运营的决策。因此，在复杂电力环境下保障数据链路的完整性、通信可靠性与系统安全隔离，已成为智能电表设计中的核心要求之一。

如何确保智能电表的电气安全性与数据可靠性？

通常，电网波动会带来浪涌冲击、地电位差及复杂共模干扰等不良现象，若是智能电表中的低压MCU直接与计量模块、外部网络进行通信，极易引发设备损坏、数据失真乃至人身安全风险。

因此，在智能电表设备中，采用隔离设计不仅能保护内部的敏感元器件和运维人员的生命安全，更是保障系统长期可靠性的关键工程手段。

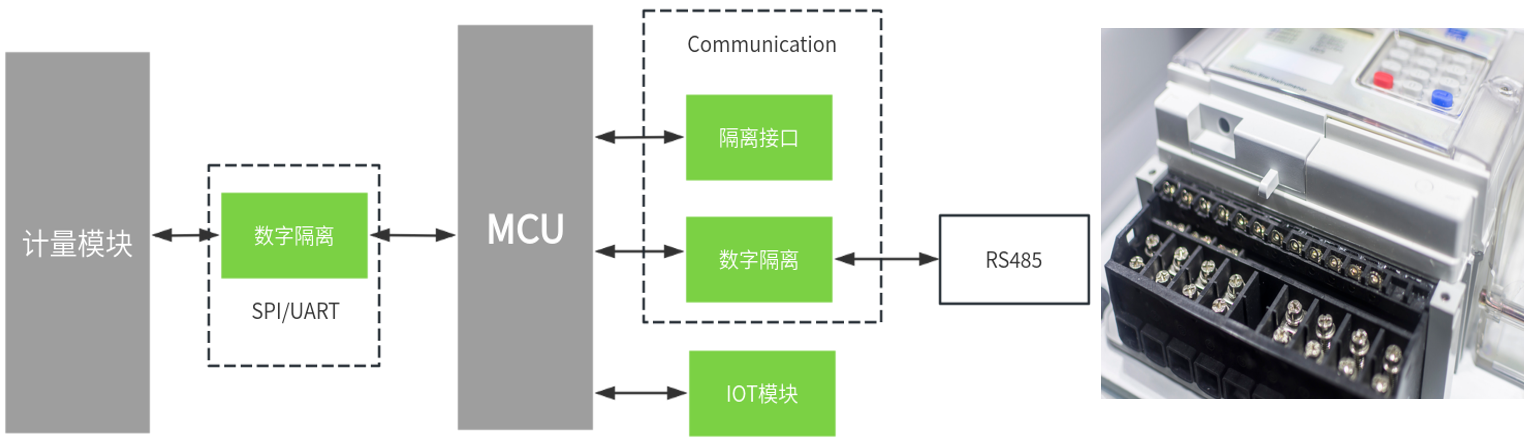

智能电表的电气隔离方案示意图

如上图所示，智能电表内部通常存在两类核心隔离需求。第一类发生在计量模块与主控MCU之间。计量模块通常采用电流互感器/电压互感器（或分流电阻/分压网络）测量相电流、相电压，完成电能计算和电能质量分析。

在此过程中，计量模块所在测量域往往与主控数字域存在不同参考电位，尤其在零线测量、多相系统或异常工况下，高压耦合风险更加突出。因此，计量模块与MCU之间通过SPI、UART等数字接口进行数据交互时，需要建立可靠的隔离屏障，以阻断危险电压传播路径。

第二类隔离需求集中在主控与外部通信接口之间。作为AMI系统的重要组成部分，智能电表需要通过RS-485、载波、无线或其他工业通信方式与集中器、采集终端及主站系统进行双向数据交换。

其中，RS-485因其长距离传输能力、强抗干扰特性及成熟生态，在配电自动化与智能计量领域得到广泛应用；

然而，复杂现场环境下的长线通信往往伴随着明显的地电位差、共模噪声及瞬态干扰，若缺乏有效隔离，外部故障能量可能经通信链路侵入核心控制系统，影响计量准确性与设备稳定运行。

数字隔离器，智能电表的电气安全之“芯”

面对上述计量侧与主控侧、主控侧与通信接口这两类关键的隔离需求，数字隔离器凭借其高可靠性、低功耗、高速率及强抗干扰能力，正在成为行业主流的隔离方案选择。

作为智能电表电气安全底座的核心元器件，数字隔离器的性能优劣直接决定了设备在复杂电力环境下的长期稳定运行能力。

例如，华普微依托成熟Sub-GHz射频芯片设计经验与先进制造工艺所自主开发的一系列数字隔离器就是采用电容耦合技术路线，具备高隔离耐压、高CMTI（共模瞬变抗扰度）、高速率、低延迟、低功耗及长期可靠性等优势的电气安全之“芯”。

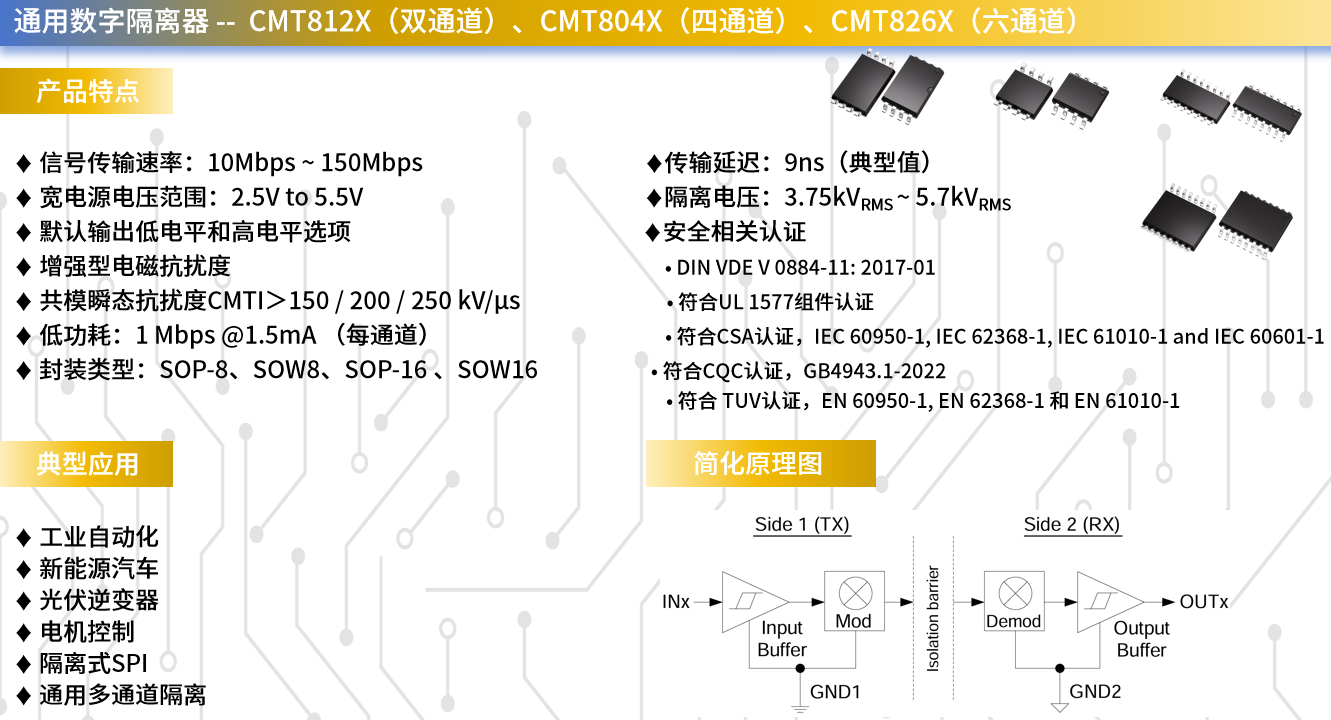

CMT812X、CMT804X、CMT826X是一系列具备不同通道数与方向配置的标准数字隔离器。它们采用了创新性的芯片设计和布局，可以较低的功耗实现高电磁抗扰度和低辐射，可显著增强器件电磁兼容性，满足系统级ESD、EFT、浪涌和辐射方面的合规要求，尤其适合强弱电并存的智能电表系统。

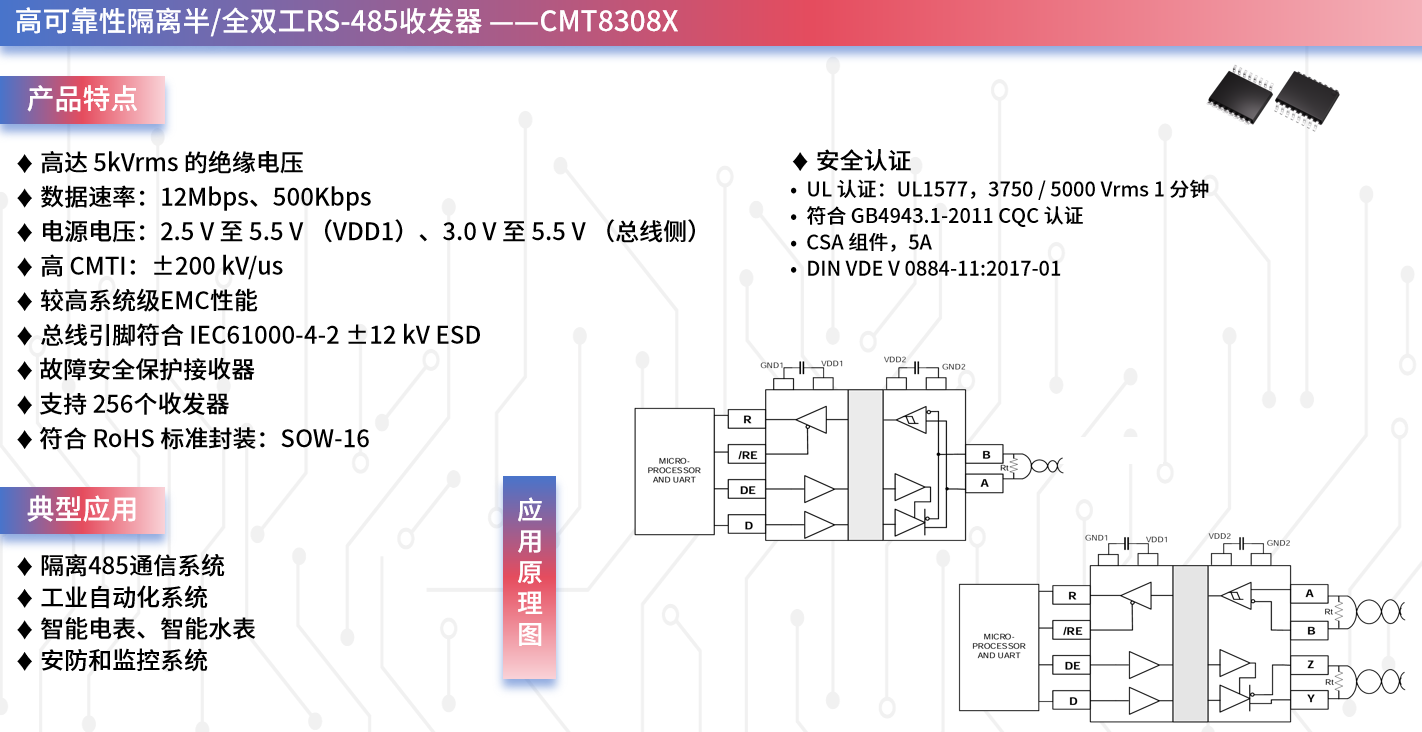

CMT8308X是一系列集成了RS-485接口的隔离接口芯片。它们在单芯片内实现了数字隔离与物理层接口功能的高度集成，可直接构建隔离型通信链路，有效抑制共模干扰与地电位差对总线信号的影响，避免高压侧异常电压经通信线路传导至控制与外设端口。

在复杂电磁环境下，这些隔离接口芯片仍可保障差分信号的完整性与时序一致性，确保智能电表内部计量单元、主控单元与通信模块之间，以及电表与集中器、抄表终端等外部系统之间的数据传输稳定、可靠且安全。
