什么是 FOC 电机驱动？和传统方波驱动有什么区别？

什么是 FOC 电机驱动？
和传统方波驱动有什么区别？

你的电机明明可以更安静、更顺滑。只是还没遇上对的驱动方式。

不知道你有没有过这样的时刻——

深夜调试一台电机设备，耳边是“噔噔噔”的顿挫声，示波器上的电流波形像城墙垛子一样高低起伏。你盯着它，心里只有一个念头：能不能安静一点，再顺一点？

其实，这个念头的答案，可能就藏在四个字母里：FOC。

我们不妨从那个“哒哒哒”的方波说起，看看它和 FOC 之间，到底差在哪里。

方波与 FOC 从“打拍子”到“画圈”



▍方波：直来直去的“鼓点”

传统方波驱动（六步换向）把一圈分成6 个区间，每个区间只给两相通电，电流像开关一样要么 +I、要么 -I、要么 0。

就像用手推旋转盘：推一下转60°，再推一下再转 60°。推力够大，但每次换手转盘都会微颤——这就是转矩脉动。低速时一顿一顿，高速时尖锐换向音，而且电流与反电动势相位常不对齐，一部分电能悄悄变成热量。办公室里那台方波驱动的摇头风扇，低速时的“滋滋”声和扇叶抖动，便是转矩脉动在空气里的声音。

▍FOC：顺势而为的“指挥棒”

FOC（磁场定向控制） 的思路截然不同：不只控制电流通断和大小，而是控制电流的方向与瞬时幅值，让三相线圈在任意时刻都同时导通，产生平滑旋转的磁场。转子被磁场温柔地“托着”转动，而不是被一下一下推着走。

如果说方波是“敲鼓点”，FOC 就像“用指挥棒画圈”——连贯、均匀、顺势而为。

关键在于克拉克变换和帕克变换，把三相静止电流映射到与转子同步旋转的dq 坐标系：

q 轴电流：负责扭矩

d 轴电流：负责磁场（通常维持为零，以获得最高效率）

结果很直接：转矩脉动可控制在 5% 以内（方波通常10%~15%），电流变成平滑正弦波，电机听上去顺耳了，低速不再一顿一顿，系统效率很容易超过 90%，动态响应也更快。

一张表看懂区别

对比维度	方波驱动（六步换向）	FOC 磁场定向控制
驱动方式	每 60° 换向一次，两两导通	三相同时导通，电流连续变化
电流波形	矩形波	正弦波
转矩脉动	较大（通常 10%~15%）	很小（理想为 0，实测可 <5%）
运行噪音	明显换向音，低速抖动	平滑安静，无明显高频噪音
效率	70%~85% 左右（与负载有关）	通常 90% 以上
低速性能	易爬行、振动	可实现极低转速平稳运行
控制复杂度	低，纯硬件或简单 MCU 即可	较高，需实时数学运算



过去跑FOC 要自己写坐标变换、PI 调节器、SVPWM，对软件和算力要求都不低。但现在，硬件化FOC 方案可以让这件事变得很轻巧。当FOC遇见 Trinamic

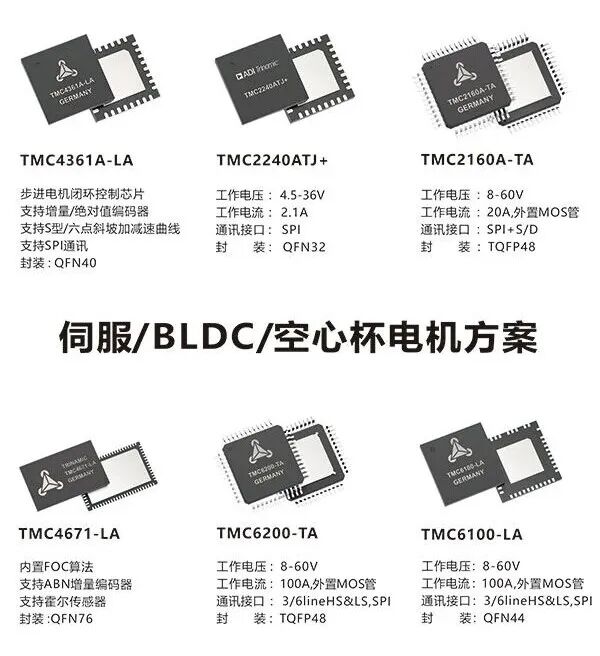

Trinamic 有一款很特别的芯片——TMC4671，它把完整的FOC 算法直接做在了硬件里。

你不用写一行FOC 代码，只需通过 SPI 接口配置寄存器，TMC4671 就会自动处理：

电流采样→ 克拉克/帕克变换 → d-q 轴 PI 调节 → 逆帕克变换 → SVPWM 输出

支持霍尔、增量编码器、绝对位置编码器等多种反馈

内部电流环刷新率达到 50kHz 以上，PWM 精度 16bit

位置、速度、转矩三种控制模式自由切换

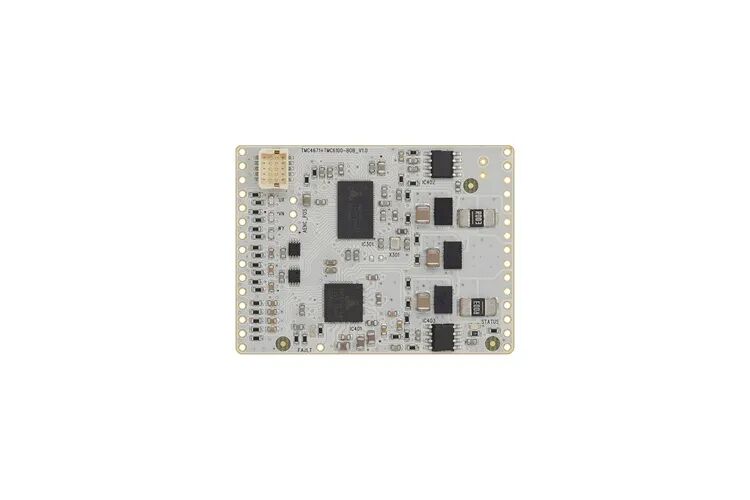

配合一台外部MCU 和一个半桥驱动（比如 TMC6100），就能搭出一套高动态、低噪音的伺服驱动系统。TMC6100 本身集成了三组半桥的门极驱动器和电流检测放大器，耐压 8V~60V，门极驱动电流可达1.5A，可以直推大功率MOS 管，轻松适应中大型电机。

如果你在做：

协作机器人关节电机

高精度云台

AGV 行走驱动

医疗仪器内的静音泵

用TMC4671 + TMC6100 这样的硬件 FOC 方案，可以省掉大量调试时间，而且一次搞定，复用到不同功率的平台时，只需更换外置 MOS，软件侧几乎不用改动。

哪些场景尤其值得从方波“换”到 FOC？

① 3D 打印

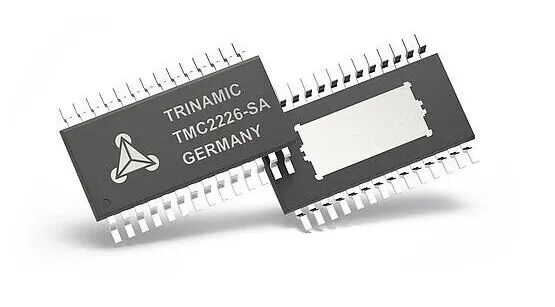

打印头的移动如果带有细微振动，层纹就会显现在模型表面。FOC 驱动的步进或伺服电机，能让喷嘴移动平滑得像在丝绸上滑行，同样的机械结构下，打印质量明显改善。Trinamic 的 TMC2225、TMC2209 等步进驱动芯片内置的 StealthChop 静音技术，其实也是一种基于电流波形调制的 FOC 思路，它们让消费级 3D 打印机真正进入了静音时代。

② 手持云台和机器人关节
这些场景里，电机经常在低速甚至零速附近大扭矩工作。方波驱动在这种工况下会产生明显的“齿槽感”和振动。FOC 可以施加平滑的转矩，让云台补偿动作如呼吸般自然。

③ 医疗泵和呼吸机
液体输送要求无脉动，这恰好是FOC 的拿手好戏。正弦电流驱动下的蠕动泵或离心泵，几乎没有流量波动，而且静音到患者几乎听不到任何机械声，大幅提升使用体验。

常见选型小建议

小功率电池应用，对成本敏感，转速高，对方波噪音不太介意——BLDC 方波驱动仍是性价比之选。

需要低噪音、低振动、高效率，功率范围中等，愿意接受稍复杂的系统——果断上 FOC。



想用FOC 又不想写复杂算法——TMC4671 硬件 FOC 控制器几乎是量身为这类需求打造。

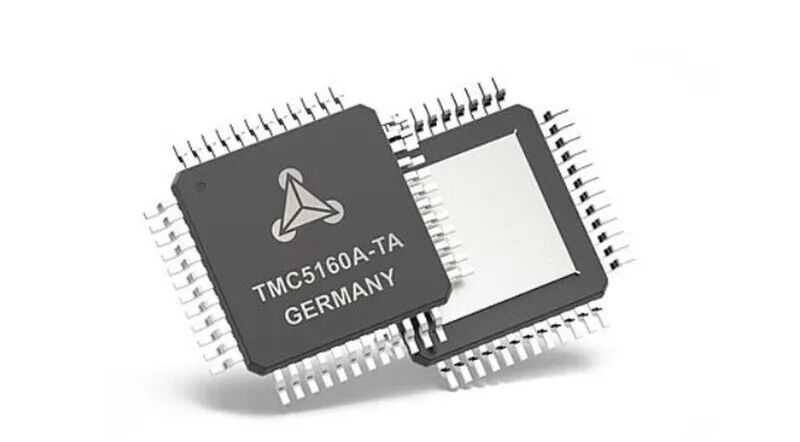

如果是两相步进电机想获得伺服级别的平滑表现——可以看看 Trinamic 的闭环驱动芯片 TMC5160，其内部集成的电流控制本质上也是一种 FOC 实现。

一个工程上的小提醒：FOC 对电流采样精度和实时性要求较高，PCB 布局、采样电阻选型和门极驱动匹配都值得多花一点心思。如果第一次接触，不妨先用参考设计验一验。
