压敏电阻 Cp 参数怎么理解?从电源保护到信号接口选型的判断边界

电子说

1.4w人已加入

描述

在压敏电阻选型时,工程师通常会先关注工作电压、压敏电压、钳位电压、浪涌电流和能量能力。但在不少 MOV、MLV 规格书中,还会看到一个容易被忽略的参数:CapacitanceTypical Capacitance,有些资料中也会用 Cp 来表示。

这个参数看起来不像压敏电阻的核心保护指标,但在某些应用场景中却会影响器件能不能用。尤其是从电源端保护转到信号端、通信接口或高速线路保护时,Cp 就不再只是一个参考值,而可能成为选型边界。

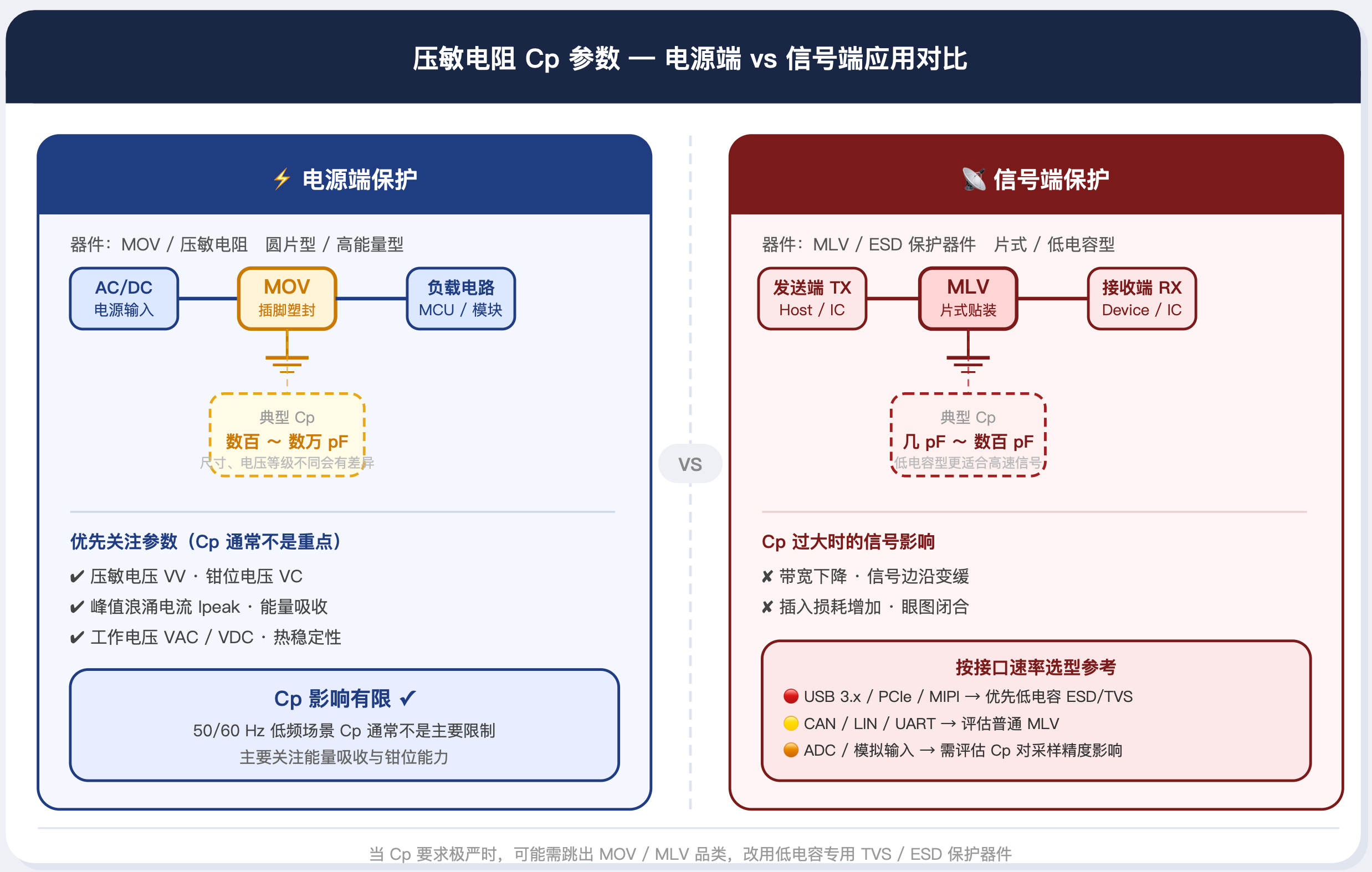

压敏电阻

1. Cp 到底指什么?

在压敏电阻规格书中,电容相关参数常见写法包括 Capacitance(电容)Typical Capacitance(典型电容)Device Capacitance(器件电容) 等。不同厂家、不同系列的叫法不完全一致,Cp 并不是所有规格书统一使用的标准字段名,更多是等效模型、技术资料或选型讨论中为了方便使用的简称。

从电路影响角度看,这个电容也可以理解为 Parasitic Capacitance(寄生电容)。它不是作为标称电容器来使用,而是压敏电阻自身结构带来的电容表现。也就是说,压敏电阻不是电容器,但由于陶瓷材料、晶粒、晶界和电极结构的存在,在正常未触发状态下会对外呈现出一定的电容性。

这里需要注意一个容易混淆的说法:压敏电阻的 Cp 不建议叫 Junction Capacitance(结电容)。结电容通常用于二极管、TVS 二极管、晶体管等带有 PN 结结构的半导体器件;而压敏电阻,尤其是 Metal Oxide Varistor(金属氧化物压敏电阻,MOV)Multilayer Varistor(多层片式压敏电阻,MLV),其电容更多来自陶瓷介质、半导体 ZnO 晶粒、晶界与内部电极结构。

2. 为什么压敏电阻会有电容特性?

压敏电阻不是理想开路,也不是简单的纯电阻。它是一种具有非线性伏安特性的陶瓷复合结构,在正常电压下呈高阻状态,遇到瞬态过压时阻抗快速下降,从而帮助限制过电压。

由于器件内部存在陶瓷介质、半导体 ZnO 晶粒、晶界和电极结构,这些结构在高频电场下会形成一定的分布电容效应,所以规格书中才会出现 Capacitance 或 Typical Capacitance 这类参数。工程上也常把 MOV 简化理解为“电容 Cp 与电压相关电阻并联”的等效模型,用来说明其电容特性与非线性电阻特性同时存在。

在同一系列、相近结构和封装条件下,压敏电压较低的型号,往往可能对应更薄的有效介质层或更少的等效晶界数量,因此 Cp 可能更高。这不是跨厂家、跨系列都绝对成立的规律,但在读规格书和做初步选型判断时有一定参考价值。最终还是要回到具体 datasheet,看测试条件、实际电容值和应用说明。

3. 规格书里的 Cp 应该怎么看?

Cp 通常以 pF(皮法) 为单位给出,并且会伴随测试条件。常见测试条件包括 1 MHz / 1 Vrms 等。不同厂家使用的测试频率、测试电压不一定完全相同,因此对比不同型号时不能只看数值大小,还要确认测试条件是否一致。

从实际产品范围看,MLV 的电容可能从数十 pF 到数百 pF,部分高容型号也可能达到数千 pF;圆片型 MOV 的电容范围更宽,可能从数百 pF 到数千 pF,低压大尺寸型号甚至更高。因此,不能简单认为“小封装一定低电容”,也不能认为“MLV 一定适合信号线”。

对于电源浪涌保护,电压、钳位和浪涌能力更关键;对于信号端保护,则需要结合接口速率、插入损耗、S 参数和实际测试结果判断。Cp 不是孤立参数,它和压敏电压、内部结构、封装尺寸、测试条件、应用位置都有关系。

4. 电源端保护:Cp 通常不是首要指标

当压敏电阻用于电源浪涌保护时,例如 AC 输入、DC 母线、LED 驱动电源输入、适配器输出等场景,其主要任务是抑制雷击感应、线路切换、负载突变等引起的高能瞬态过压,保护后级电路免受冲击。

这类应用通常优先关注工作电压、压敏电压、钳位电压、峰值浪涌电流、能量吸收能力、热稳定性与降额特性。相比之下,Cp 通常不是电源浪涌保护中的首要选型指标。例如在 220 VAC 输入保护或 48 V 直流母线保护中,工程师更关注器件能否满足 IEC、UL 等相关浪涌或安全规范下的要求,而不是它的电容值。

这里也要区分不同测试场景。IEC 61000-4-5 更偏浪涌抗扰度,常用于电源浪涌相关测试;IEC 61000-4-2 是静电放电 ESD 测试,更常见于接口、按键、外露端口等位置。两者干扰类型不同,保护器件的选型重点也不一样。

不过,Cp 在电源端也不是完全没有价值。在一些低压直流或板级应用中,高容值 MLV 的电容特性可能被用于辅助 EMI/RFI 高频衰减。例如在空间受限的车载 DC 接口或微型电机驱动设计中,工程师可能会利用高容 MLV“防浪涌 + EMI/RFI 高频滤波”的双重特性,减少部分额外 EMC/滤波电容,从而节省 PCB 空间。但这类用法仍需要结合目标频段、安规要求、PCB 布局和实际 EMC 测试结果判断,不能简单理解为可以替代所有去耦电容,更不能直接替代 X/Y 安规电容。

5. 信号端保护:Cp 可能成为选型边界

当压敏电阻被放在信号线或接口附近时,Cp 的影响就会明显上升。高速差分接口,例如 USB 3.x、PCIe、Ethernet、LVDS、MIPI 等,对链路带宽、阻抗匹配、信号边沿和插入损耗都很敏感。如果保护器件的 Cp 过大,就可能导致带宽受限、反射增加、插入损耗升高,严重时还会影响眼图表现,引起误码率上升或通信不稳定。

对于 CAN、CAN FD、LIN、UART、SPI、I²C 等中低速通信接口,Cp 的敏感程度通常低于 USB 3.x、PCIe、MIPI 这类高速差分接口,但这并不代表可以完全忽略。是否需要严格限制 Cp,要看协议速率、线缆长度、系统阻抗、EMC 要求和整机测试结果。尤其是在汽车电子、工业控制等环境中,通信接口往往既要考虑浪涌和 ESD,也要兼顾信号质量与可靠性。

在模拟信号和高阻抗输入场景下,例如传感器输入、ADC 通道、高阻抗采样节点等,Cp 可能影响输入带宽、响应速度、噪声表现和采样精度。这类应用不一定是高速数字接口,但对额外电容同样敏感,因此选型时也要认真查看 Capacitance / Typical Capacitance 参数。

工程上评估 Cp 对信号链路影响,常见方法包括插入损耗(Insertion Loss)测试、S 参数分析、眼图测试等。如果应用对 Cp 要求非常严格,问题往往不是“换一颗更小的 MOV 就行”,而是要重新判断 MOV 或普通 MLV 这个品类本身是否适合该信号位置。此时更常见的方向,是选用低电容 MLV、低电容 ESD/TVS 器件,或专门为高速接口设计的保护方案。

6. MOV、MLV 与 TVS 怎么看?不能只比较 Cp

在实际保护电路中,MOV、普通 MLV、低电容 MLV、TVS/ESD 器件都有各自适合的位置。Cp 是一个重要维度,但不能只看 Cp。尤其在对比 MOV、MLV 与 TVS 时,还要同时看钳位电压、浪涌能量、ESD 等级、动态电阻、漏电流、封装、可靠性和认证要求。

器件类别 Cp / 电容趋势 主要关注指标 典型应用
MOV(圆片型) 从数百 pF 到数千 pF,低压大尺寸型号可能更高 钳位电压、浪涌能量、热稳定性 大功率电源浪涌入口保护
普通 MLV(片式) 跨度较大,数十 pF 至数千 pF,高容型号可兼作高频滤波 压敏电压、钳位电压、封装、能量能力 通用板级保护、低压电源线、部分 EMI/RFI 辅助抑制
低电容 MLV 相对较低 pF 级,具体取决于系列、电压等级和测试条件 低 Cp、低插入损耗、接口兼容性 高速信号保护、接口保护
TVS / ESD 保护器件 标准 TVS 电容可能较高;低电容 ESD/TVS 可做到很低,具体看 datasheet 钳位特性、动态电阻、ESD 等级、插入损耗 ESD 抗扰度保护、高速接口防护

TVS / ESD 器件中的电容通常称为结电容,这和压敏电阻的 Cp 来源不同。标准 TVS 的结电容并不一定很低,尤其是功率型或高电压型号;只有专门为高速接口设计的低电容 ESD/TVS 器件,才会把电容控制在较低范围。选型时不能只看“TVS”或“MLV”这个类别,而要回到具体 datasheet,看电容、钳位、ESD 等级、插入损耗和应用说明。

另外,低电容并不是唯一方向。有些受控电容 MLV 的设计目标,是在电容控制、EMI/RFI 衰减和瞬态抑制之间取得平衡,并不单纯追求 Cp 越低越好。因此,保护器件选型更准确的思路是:先判断应用位置,再判断主要威胁是浪涌、ESD、EMI 还是信号完整性问题,最后再看对应器件是否满足指标。

7. 压敏电阻 Cp 选型:什么时候它是关键因素?

在压敏电阻 Cp 选型过程中,首先要判断器件放在电路的什么位置。如果是电源入口、DC 母线、LED 驱动电源输入等电源浪涌保护位置,Cp 通常不是首要参数,重点仍然是工作电压、压敏电压、钳位电压、浪涌电流、能量能力和温度降额。如果是信号线、通信接口、模拟高阻抗输入或高速差分接口,Cp 就可能明显影响信号传输质量,需要进入选型优先级。

简单来说,电源端关注“扛不扛得住浪涌”,信号端还要关注“会不会影响正常信号”。当信号速率较高,或者接口规范对总线电容、插入损耗、S 参数有要求时,Cp 过大的保护器件可能并不适合。此时应优先考虑低电容 MLV、低电容 ESD/TVS 器件,或者按照接口规范选择专用保护方案。

同时,Cp 越小并不代表器件一定越好。对于电源浪涌保护,过度追求低 Cp 可能没有实际意义,反而可能牺牲浪涌能力或能量能力。对于部分低压板级应用,高容 MLV 还可能帮助做一定的高频噪声衰减。所以正确的判断逻辑不是“Cp 越小越好”,而是“Cp 是否适合这个应用位置”。

8. 常见问题

Q1:Capacitance 和 Typical Capacitance 有什么区别?
Capacitance 是电容参数的通用写法,Typical Capacitance 是在特定测试条件下给出的典型参考值。读规格书时要同时看测试频率、测试电压和单位,不能只看数值大小。

Q2:Cp 是规格书统一指标吗?
不是。不同厂家规格书更常用 Capacitance、Typical Capacitance 或 Device Capacitance。Cp 更多是等效模型、技术文章或工程讨论中的简称。本文用 Cp 只是为了方便讨论压敏电阻的电容参数。

Q3:Cp 和结电容是一样的吗?
不一样。Cp 指压敏电阻内部结构表现出的电容特性;结电容是 PN 结器件,比如 TVS 二极管中的电容参数。二者都可能影响信号,但物理来源和器件类型不同。

Q4:电源浪涌保护需要重点看 Cp 吗?
通常不需要把 Cp 放在第一优先级。电源浪涌保护更关注工作电压、压敏电压、钳位电压、浪涌电流和能量能力。Cp 可以作为辅助参考,但不是判断保护能力的核心参数。

Q5:高速信号保护为什么要看 Cp?
因为保护器件通常会并接在信号线与地之间,Cp 过大就相当于给信号线额外并了一个电容,可能影响带宽、阻抗匹配、插入损耗和眼图表现。高速接口越敏感,越需要关注保护器件的电容参数。

总结

压敏电阻的 Cp 参数不是所有应用里的第一优先级。在电源浪涌保护中,工程师更应该优先关注工作电压、压敏电压、钳位电压、浪涌能力和可靠性;在高速信号保护、通信接口、模拟高阻抗输入等场景中,Cp 可能成为判断保护器件能不能使用的重要边界。

在实际选型中,不能只看电容大小,还要结合应用位置、信号速率、压敏电压、钳位电压、浪涌能力和测试结果综合判断。对于 TVS/ESD 器件,还应结合动态电阻、ESD 等级和钳位特性判断。真正合理的保护方案,不是单纯追求某一个参数最小,而是在保护能力、信号完整性、EMI/EMC 表现、可靠性和成本之间找到平衡。

本文基于公开规格书与行业通用理解整理,仅作技术科普与选型参考,不构成特定器件或品牌推荐,实际项目中仍应以原始 datasheet、客户规范、接口标准和整机测试结果为准。
