共聚焦显微镜三维成像与工业表面计量应用



在表面粗糙度、轮廓高度和微小台阶的测量中，真正的难点往往不是“能不能看见”，而是“能不能测准”。接触式方法可能带来样品损伤，二维图像又很难完整反映复杂表面的起伏变化。光子湾共聚焦显微镜的价值就在于此：它通过针孔抑制离焦光，结合三维重建，把表面细节转化为可分析、可重复、可追溯的数据，更适合高精度的工业表面计量场景。





#Photonixbay.

共聚焦显微镜原理

共聚焦显微镜原理

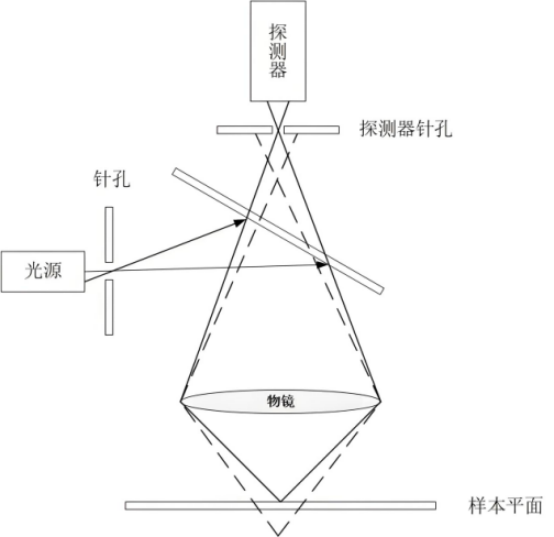

共聚焦显微镜的核心，是让照明光路和探测光路聚焦在样品中的同一个点上，再通过逐点扫描形成图像。与宽场显微镜一次照亮整个视野不同，共聚焦只采集焦平面上的信号，因此能显著减少背景模糊，获得更清晰的图像。

针孔决定成像清晰度

激光共聚焦显微镜成像原理

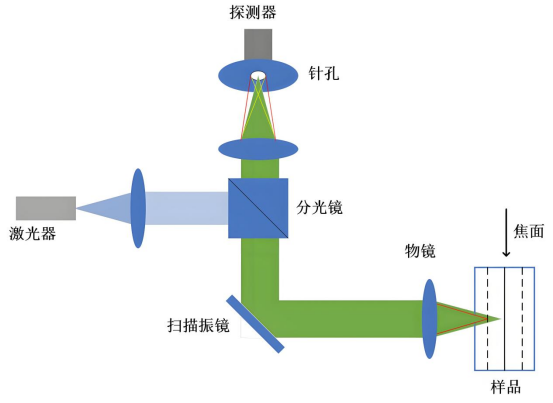

针孔是共聚焦成像的关键部件。它位于与焦平面共轭的位置，用来阻挡来自焦平面上下方的杂散光，只允许真正对焦的光进入探测器。针孔设为1 Airy unit 时，系统可达到衍射极限分辨率；针孔继续缩小，分辨率会更高，但信号会变弱，成像速度和信噪比也会受到影响。对工业测量来说，这种取舍非常重要，因为目标不是单纯追求“最亮”或“最清楚”，而是在清晰轮廓与稳定重复性之间找到平衡。

点扫描形成二维图像

点扫描成像技术扫描与图像重建过程

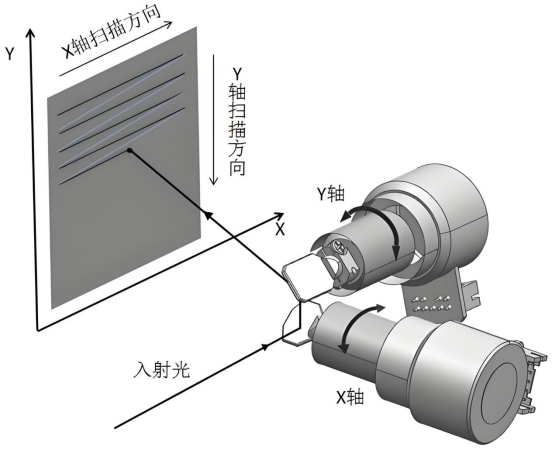

共聚焦显微镜不是一次成像，而是靠点扫描逐步拼出整幅图像。系统先用激光形成一个极小光斑，再通过扫描镜在x、y 方向移动这个光点，逐点采集信号，最后由软件重组成二维图像。正因为这种逐点采集机制，共聚焦不仅能看得更清楚，也更适合后续做定量分析。









#Photonixbay.

共聚焦显微镜重建三维图像

共聚焦显微镜的另一个核心能力，是通过 Z 轴堆叠成像实现三维重建。它会在不同深度上连续采集一系列光学切片，再把这些切片堆叠起来，形成体数据。

Z 轴堆叠成像的工业价值

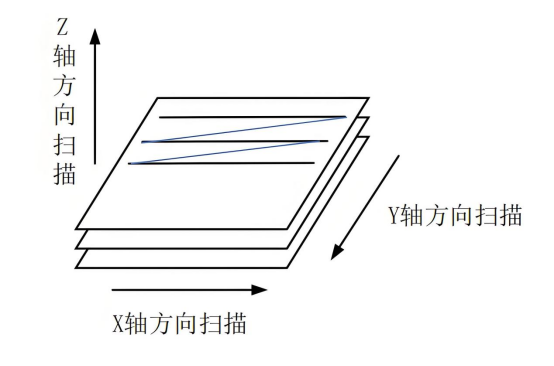

共聚焦成像的层析原理

在工业场景中，Z 轴堆叠成像的价值其实更直接。对于复杂表面、深槽、孔壁、台阶和微结构，单张二维图像往往只能看到局部，而Z 轴堆叠成像可以把深度信息完整保留下来。

分辨率与测量可靠性的关系

共聚焦显微镜最佳分辨率大约可达到0.2 μm 的横向分辨率 和0.6 μm 的轴向分辨率。这组数据的意义，不在于把它当成万能指标，而在于帮助工程师判断测量边界和适用范围。对于亚微米级轮廓、细小台阶和表面起伏，这样的分辨能力足以支撑高精度分析；而对于更大尺度的高度变化，还需要结合样品范围、物镜倍率和Z 轴精度综合判断。

共聚焦显微镜与其他测量方法的区别

宽场显微镜相比，共聚焦的优势在于能有效排除离焦光，所以在有深度差、厚度变化或复杂轮廓的样品上更有优势。

触针法相比，共聚焦属于非接触测量，适合脆弱、精细或不希望被探针划伤的样品。

白光干涉相比，共聚焦在某些反光不均、台阶复杂或局部起伏明显的表面上往往更容易获得稳定结果。







#Photonixbay.

工业中的典型应用

半导体与先进封装：在半导体制造及封装工艺中，晶圆厚度、TSV、microvia、铜柱和封装轮廓都需要高精度、非接触的三维测量。

3C 电子与 PCB：在3C 电子和 PCB 场景中，铜箔粗糙度、载板轮廓和表面一致性会直接影响后续工艺与可靠性。

光学加工、微纳材料与MEMS：在光学加工、微纳材料和MEMS 器件中，镜片、镀层、微结构、台阶差和表面缺陷都需要非接触、高分辨率的三维分析。

共聚焦显微镜的真正价值，不只是三维成像，而是把复杂表面变成可比较、可分析、可复现的数据。它依靠针孔、点扫描和三维图像解决离焦干扰问题，再结合分辨率、标准参数和软件分析，把测量从“看图”推进到“定量”。对于半导体、PCB、光学件、微纳材料和 MEMS 等行业，这种能力意味着更稳的工艺判断、更少的样品损伤和更高的测量效率。
