低通滤波器寄生效应与理论偏差分析

‍寄生效应是指在实际器件中，除了设计者有意引入的电感、电容等元件外，由于物理结构和材料特性而产生的非理想电气效应。这些效应在低频时可以忽略不计，但在射频和微波频段，它们对滤波器性能的影响变得不可忽视。今天我们来看看低通滤波器的寄生效应与理论偏差。

一、低通滤波器
低通滤波器是射频滤波器的一种类型，主要是允许低于截止频率的信号通过，同时抑制高于截止频率的信号，广泛用于5G基站、卫星通信和雷达系统等领域。
从理论设计角度看，低通滤波器通常基于巴特沃斯、切比雪夫或椭圆函数等数学模型进行设计。理想的低通滤波器应该具有陡峭的滚降特性和平坦的通带响应。

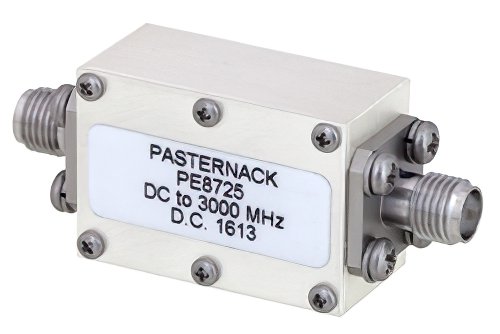

5 阶低通滤波器，SMA 母头， DC~3 GHz

二、低通滤波器寄生效应
低通滤波器的寄生效应，特指在实际构建低通滤波器（如RC、LC滤波器）时，由于元器件自身的非理想特性以及PCB物理布局带来的寄生参数，导致滤波器的实际性能偏离理论设计预期的现象。
1）寄生电感
在实际的电容器件中，引脚、焊盘和内部结构都会引入额外的电感。寄生电感会与设计电容形成谐振电路，导致在某个频率点出现意外的谐振峰，破坏滤波器的频率响应特性。特别在高频段，可能会对性能产生影响。
2）寄生电容
电感器件也会存在寄生电容，主要来源于线圈匝间电容和对地电容。电容会在高频时与电感形成并联谐振，导致电感器在某个频率以上失去电感特性，而呈现电容特性，这个就是"自谐振"现象。
3）材料损耗
实际的导体和介质材料都会存在损耗，主要来源于趋肤效应。随着频率升高，电流趋向于导体表面流动，导致有效电阻增加。介质损耗则与材料的介电常数和损耗角正切有关，会降低滤波器的Q值，影响其选择性和插入损耗。
三、低通滤波器寄生效应与理论偏差
1）频率响应偏差
由于寄生效应的存在，实际滤波器的截止频率会偏向低频方向，在高频应用中非常明显。因为寄生电感增加了总电感量，而寄生电容增加了总电容量，导致实际的LC谐振频率低于设计值。
2） 滚降特性变化
理想情况下，低通滤波器应该具有陡峭的滚降特性，但寄生效应会导致滚降变缓，使得滤波器的实际选择性低于理论预期。特别是在切比雪夫滤波器中，寄生效应会减小通带内的纹波，同时也会降低阻带的抑制能力。
3）插入损耗增加
材料损耗和分布参数效应会导致滤波器的插入损耗增加。在通带内，实际的插入损耗往往会高于理论计算值，特别在高频。这种损耗会影响信号强度和系统的噪声性能。
4）群时延波动
寄生效应还会导致群时延的波动增加，实际滤波器由于寄生参数的影响，其群时延特性会变差，从而影响数字信号的传输质量。
5）温度稳定性下降
寄生参数对温度具有很强的依赖性。例如，介质材料的介电常数随温度变化，导体的电阻率也随温度变化。这些因素叠加在一起，使得实际滤波器的温度稳定性往往低于理论预期。
在工程应用中，为了减小这些偏差，设计师需要考虑寄生参数的影响，采用更精确的仿真模型。例如，在设计高频低通滤波器时，可以采用分布式元件模型代替集总元件模型，或者在仿真中加入寄生参数的等效电路。
低通滤波器的寄生效应是导致实际性能与理论设计产生偏差的主要原因。但是专业射频组件供应商如Pasternack，其产品在设计时就充分考虑了这些寄生效应，通过优化的物理结构和高质量的材料选择，最大限度地减小了实际性能与理论设计的偏差。他们的低通滤波器产品通常经过严格的测试，确保在指定频段内满足性能要求。
