集成式电流传感器芯片SD712的电路和示例代码

一、工作原理 ：

SD712是一款高性能集成式霍尔效应电流传感器芯片。该系列内部集成了一颗高精度、低噪声的线性霍尔和一根低阻抗的主电流回路导线，当采样电流流经主电流回路时，其产生的磁场在霍尔电路上感应出相应的电信号，经过信号处理电路输出电压信号，使得产品输出严格地与被测电流值成比例。

SD712设计中使用了差分电流检测技术，从而保证了芯片的精度。电流传感器静态输出为2.5V固定电压或50%VCC。在电源电压5V条件下，传感器静态输出可以在0.2～4.8V之间随磁场线性变化，线性度可达0.4%。
二、引脚描述 ：

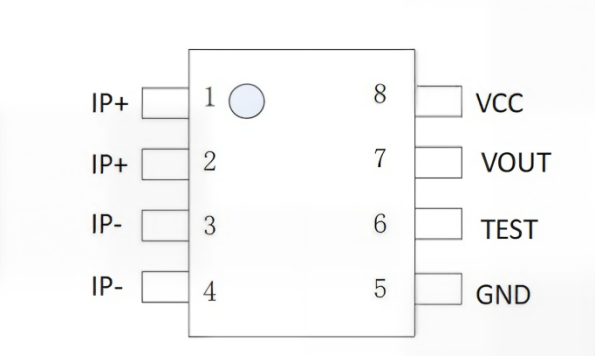

SD712采用SOP8 封装，其引脚分布如上图所示，采用单电源5V 供电。 各引脚的功能介绍下表所示， 其中引脚 1 和 2、 3 和 4 均内置有保险， 为待测电流的两个输入端，当检测直流电流时，1和 2、 3 和 4 分别为待测电流的输入端和输出端。
三、推荐电路：

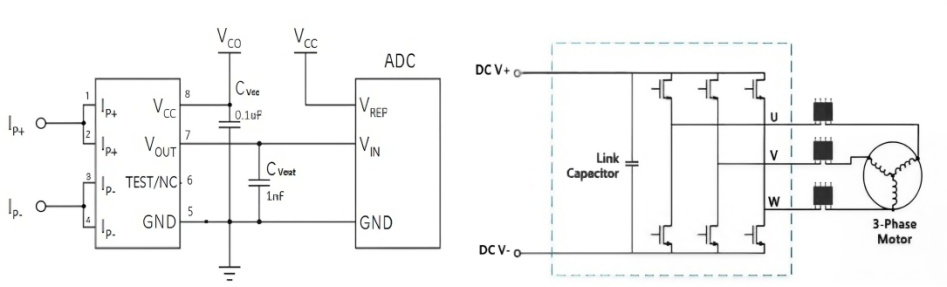

SD712典型应用电路包含有VCC与地之间的滤波电容CVcc,以及一个输出与地之间的可选配的滤波电容CVout。在被测电流的输入端，管脚1和管脚2短接在一起，作为被测电流的输入端，管脚3和管脚4短接在一起，作为被测电流的输出端，传感器的模拟输出信号与被测的交直流电流完全成正比。6脚用于出厂检测和编程可以不接。

四、Arduino示例代码

/************************************************************

• SD712-F-B-20 电流传感器读取程序
• 硬件：Arduino Uno
• 传感器参数：
• 零点电压（0A时输出）：2.5V（固定值，不随供电波动）
• 灵敏度：20mV/A = 0.020V/A
• 线性输出范围：0.2V ~ 4.8V
• 接线：VOUT -> A0

************************************************************/

const int VOUT_PIN = A0; // 模拟输入引脚

// 传感器固定参数（来自型号 SD712-F-B-20）

const float V_OFFSET = 2.5; // 零点电压 (V)

const float SENSITIVITY = 0.020; // 灵敏度 (V/A)

// Arduino Uno ADC 参数

const float VREF = 5.0; // ADC 参考电压（默认 5V）

const float ADC_RES = 1024.0; // 10 位分辨率，最大计数 1023

void setup() {

Serial.begin(115200); // 初始化串口通信

analogReference(DEFAULT); // 使用默认参考电压（5V）

delay(100);

Serial.println("SD712 Current Sensor Reader");

Serial.println("Vout(V), Current(A)");

}

void loop() {

// 读取 ADC 原始值（0~1023）

int raw = analogRead(VOUT_PIN);

// 计算传感器输出电压

float voltage = raw * (VREF / ADC_RES);

// 计算电流（双向，正负均有意义）

float current = (voltage - V_OFFSET) / SENSITIVITY;

// 通过串口输出结果

Serial.print("Vout: ");

Serial.print(voltage, 3); // 保留 3 位小数

Serial.print(" V, Current: ");

Serial.print(current, 3);

Serial.println(" A");

delay(500); // 0.5 秒刷新一次

}
五、输出计算公式

以SD712FB20为例，F表示电流为0是V OUT =2.5V 固定2.5V输出的意思。

灵敏度是100mV/Gs,V CC =5V, 双向测量范围±20mA.

计算公式V OUT =2.5V+0.1*I~p~~~

实际使用时，如果你的被测电流范围较窄（例如±50A），只需关注中间区域。传感器线性度 0.4%，因此实际值可能轻微偏离理论计算。
