直流到毫米波同轴线频率选型

‍在射频系统中，同轴电缆是信号传输的重要载体，其频率范围已经从直流（DC）扩展到了毫米波频段。这种宽频带的传输需求对同轴线的选型提出了更高的要求。今天我们就来聊聊直流到毫米波同轴线的频率选型。

一、直流到毫米波频段

直流到毫米波指的是从0Hz（直流）到300GHz（毫米波）的宽频带范围。在这个频谱范围内，不同频段的信号传输特性存在显著差异。

直流和低频段（0Hz-1MHz）：主要应用于电源传输、音频信号和低速数据通信。在这个频段，信号波长较长，传输线效应不明显，普通的电线电缆即可满足需求。

射频段（1MHz-30GHz）：是现代通信系统的核心，包括2G/3G/4G/5G移动通信、Wi-Fi、蓝牙、GPS等应用。这个频段的信号传输需要考虑阻抗匹配和信号完整性。

微波频段（30GHz-300GHz）：包括了毫米波技术，广泛应用于雷达系统、卫星通信、5G毫米波传输和射电天文学。毫米波频段的信号波长极短，对传输线的精度和质量要求极高。

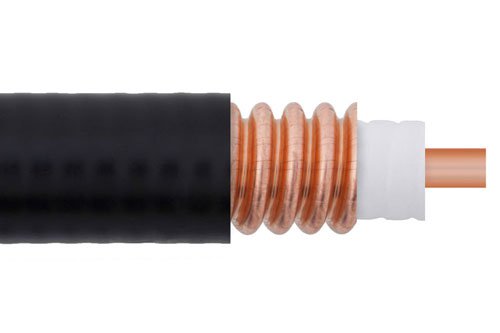

低损耗1/2英寸超柔性波纹同轴电缆，黑色PE护套

二、不同频段对应的同轴线频率选型

1）低频段（DC-1GHz）

对于直流到1GHz的低频应用，同轴线选型相对简单。重点考虑因素包括：

‍阻抗匹配：确保系统阻抗一致，通常为50Ω或75Ω。50Ω系统适用于大多数射频应用，而75Ω系统多用于视频传输。

衰减特性：在低频段，衰减主要受导体电阻影响。选择导体截面积较大的电缆可以降低电阻损耗。

‍屏蔽性能：良好的屏蔽层能有效防止电磁干扰，特别是在工业环境中。

连接器类型：BNC、RCA、F型连接器在低频应用中较为常见，它们安装方便，成本较低。

2）中频段（1GHz-30GHz）

当频率进入1GHz以上时，同轴线的选型需要更加精细：

‍特性阻抗稳定性：随着频率升高，微小的阻抗变化都会导致显著的信号反射。需要选择制造精度高的电缆，确保沿长度方向的阻抗一致性。

介质材料选择：聚乙烯（PE）和聚四氟乙烯（PTFE）是常用的介质材料。PTFE具有更低的介电常数和损耗角正切，更适合高频应用。

‍屏蔽效能：双层屏蔽结构（如铝箔+编织层）能提供更好的屏蔽效果，减少信号泄漏。

连接器精度：N型、SMA连接器在这个频段应用广泛。精密的连接器能保证良好的接触和阻抗匹配。

3）高频段（30GHz-110GHz）

毫米波频段的同轴线

尺寸精度要求：毫米波的波长在毫米级别，电缆和连接器的尺寸公差需要控制在微米级别。任何微小的制造偏差都会严重影响性能。

‍介质损耗控制：在毫米波频段，介质损耗成为主要的信号衰减因素。需要选择低损耗的介质材料，如发泡PTFE或空气介质。

连接器设计：2.92mm、2.4mm、1.85mm等精密连接器专为毫米波应用设计。这些连接器具有更好的阻抗匹配和更低的反射。

弯曲半径限制：高频电缆对弯曲更加敏感，过度弯曲会导致阻抗变化和信号失真。需要严格遵守制造商推荐的最小弯曲半径。

在实际应用中，对于需要长期稳定工作的系统，建议选择知名厂商的标准化产品。像Pasternack这样的专业供应商提供了从DC到110GHz的完整同轴产品线，覆盖了各种应用场景的需求。只有深入理解不同频段的传输特性，掌握选型的关键技术要点，才能在实际工程中做出最优选择，确保系统的可靠运行。
