射频滤波器频率响应特性对比方法

在射频系统中，射频滤波用于选择特定频率信号，抑制不需要频率信号的电子元件。但是不同类型的滤波器的频率响应的特性存在差异。今天我们就来聊聊射频滤波器的频率响应特性。

一、基础类型
射频滤波器按功能可分为低通、高通、带通和带阻四种基本类型。每种类型都有其特定的应用场景：
低通滤波器：允许低频信号通过，衰减高频信号，常用于抑制谐波
高通滤波器：相反，用于消除低频干扰
带通滤波器：只允许特定频段通过，是通信系统中最常用的类型
带阻滤波器：用于消除特定频率的干扰，如50Hz工频干扰

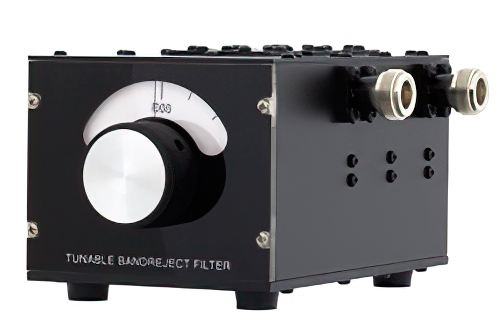

3 阶调谐带阻滤波器，N 型母头 ，1 GHz ~2 GHz ，1% 带宽

二、频率响应特性分析
1、幅度响应特性
幅度响应是滤波器最基本的特性，通常用S21参数来表征。在对比不同滤波器时，需要关注以下几个关键指标：
1）通带插损：理想的滤波器应该对通带内的信号没有衰减，但实际滤波器都会有一定的插入损耗。插损越小越好，一般优质滤波器的插损在0.5-2dB之间。过大的插损会直接影响系统灵敏度。
2）带内波动：通带内的幅度响应并非完全平坦，会有一定的波动。波动范围越小越好，通常要求在±0.5dB以内。过大的带内波动会影响信号的幅度稳定性。
3）带外抑制：这是衡量滤波器选择性的关键指标。优质的滤波器应该在带外迅速衰减，抑制不需要的信号。一般要求在截止频率外20%处达到40dB以上的抑制。
4）矩形系数：定义为-60dB带宽与-3dB带宽的比值。这个值越接近1，说明滤波器的过渡带越陡峭，选择性越好。理想情况下为1，实际产品通常在1.5-5之间。
2、相位响应特性
除了幅度响应，相位响应同样重要，尤其是在处理调制信号时。
1）群时延：表示不同频率成分通过滤波器的时间差异。群时延波动过大，会导致数字信号的码间干扰。
2）相位线性度：与群时延密切相关，线性相位响应意味着恒定的群时延。对于宽带信号处理，相位线性度尤为重要。
3、阻抗匹配特性
回波损耗（S11）：反映滤波器端口的阻抗匹配程度。良好的阻抗匹配可以减少信号反射，提高传输效率。一般要求在通带内达到15dB以上的回波损耗。
2.4 功率处理能力
功率容量：滤波器能够承受的最大输入功率，取决于滤波器的结构、材料和散热设计。这个指标对于高功率应用需特别关注。
三、实际应用中的考虑因素
在选择滤波器时，不能只看数据手册上的理想曲线，还需要考虑实际应用环境：
1）温度稳定性：温度变化会导致滤波器的中心频率发生偏移。高稳定性应用需要选择温度系数小的产品。
2）老化特性：随着时间推移，滤波器的性能可能会缓慢变化，特别是声表面波滤波器。
3）机械稳定性：振动和冲击可能影响滤波器的性能，特别是在移动平台应用中。
总之，射频滤波器的频率响应特性是一个复杂的综合指标，需要从幅度、相位、阻抗等多个维度进行评估。Pasternack提供了丰富的射频滤波器产品线，能够满足不同应用场景的需求。
