上海贝岭推出低功耗低温漂高精度电压基准源BLR4XX系列

上海贝岭推出的BLR4XX系列作为第四代高精度基准电压源，集成了高精度、低功耗与低噪声的卓越特性。

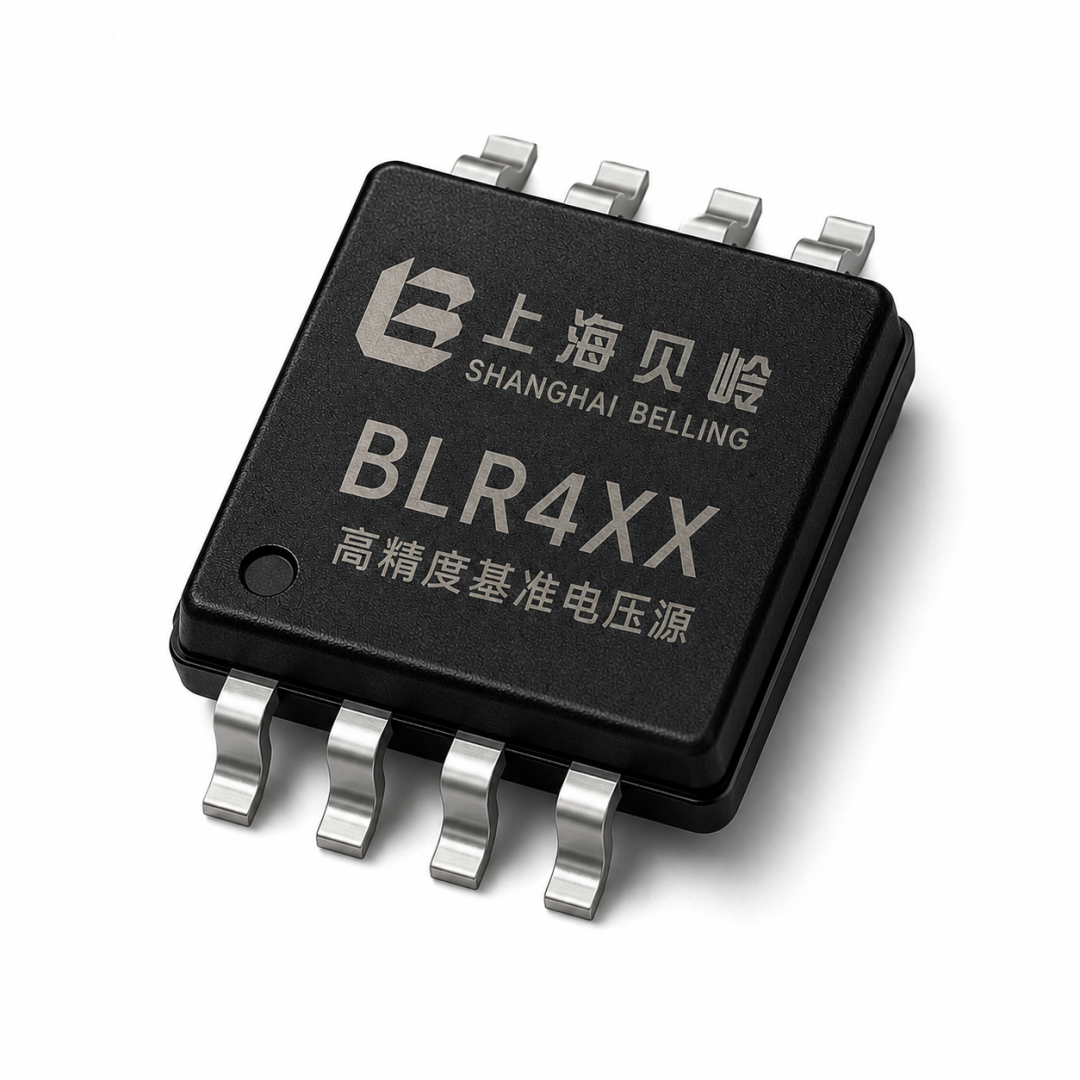

BLR4XX

该系列采用公司专利核心结构，配合优化的热管理设计，显著提升了系统在时间与温度变化下的稳定性，支持-40℃至+125℃的扩展工业温度范围。

其最大450μA的工作电流与200mV的低压差设计，使其在工业控制设备中具备极佳的能效表现，同时该系列采用8引脚SOP封装并提供宽电压输入特性，以及多输出电压规格可供选择，能够为各类精密数据采集与测量系统提供可靠且精准的电压参考。

应用场景

精密数据采集系统

高分辨率数据转换器

高精度测量器件

工业仪器仪表

医疗设备

汽车电池监控

1型号类别

型号	输出电压
BLR412A	1.25V
BLR420A	2.048V
BLR425A	2.5V
BLR430A	3.0V
BLR433A	3.3V
BLR440A	4.096V
BLR450A	5.0V

2选型指南

型号	最大输入电压	功耗	初始 精度	温漂	负载 能力	封装 形式
BLR2XX	5.5V	1400μA (MAX)	±0.02%	3ppm	10mA (拉电流) 10mA (灌电流)	SOP8 MSOP8
BLR3XX	5.5V	110μA (MAX)	±0.06% (C版本)	5ppm (C版本)	25mA (拉电流) 10mA (灌电流)	MSOP8 SOT23-3 SOT23-6
BLR4XX	20V	450μA (MAX)	±0.05%  (MAX)	5ppm	10mA (拉电流) 10mA (灌电流)	SOP8

3系统框图

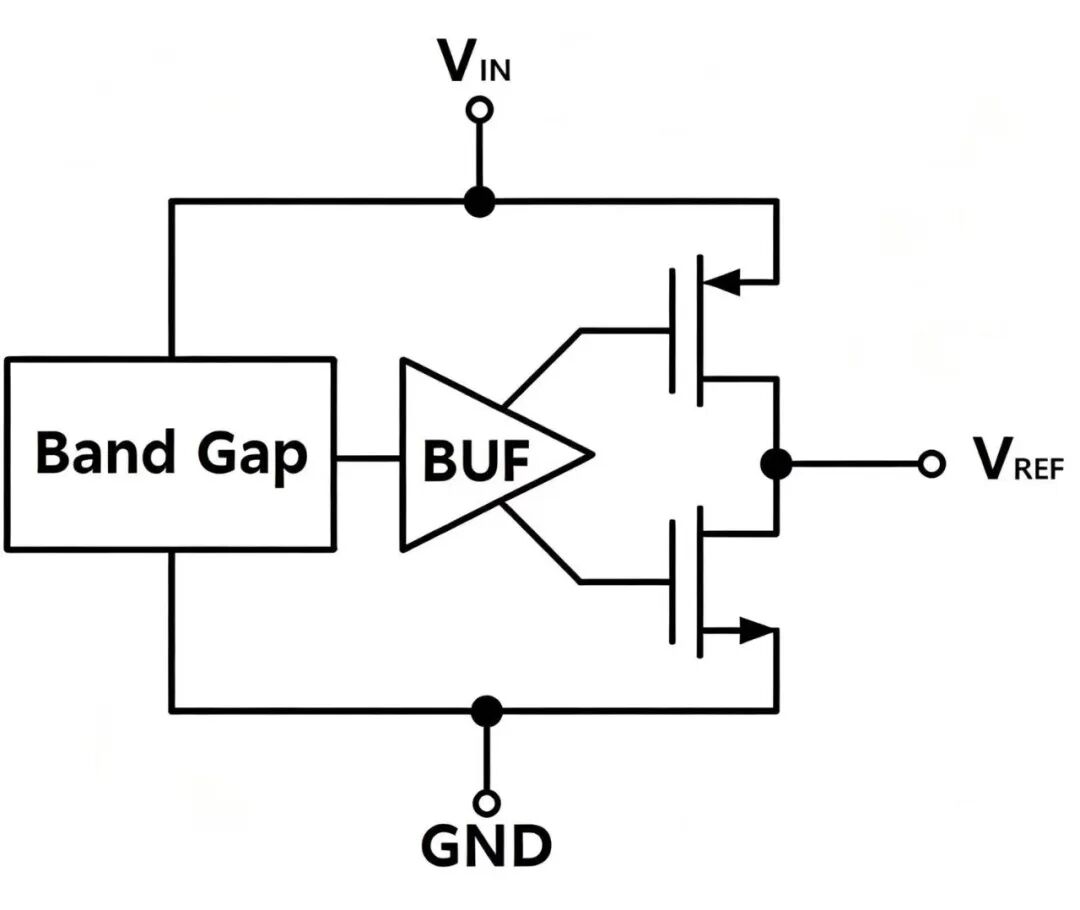

功能框图

4引脚配置

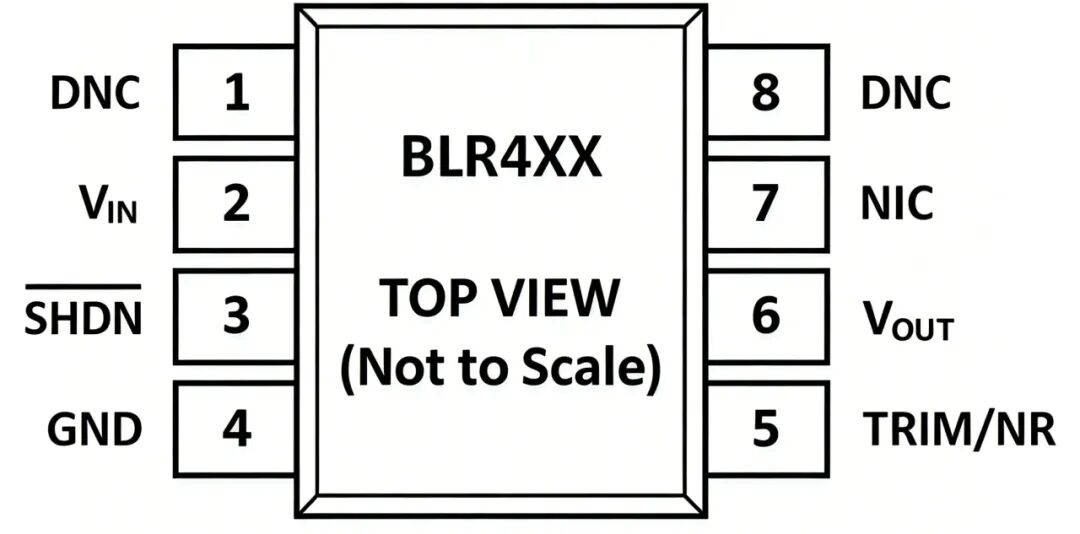

SOP-8引脚配置(顶视图)

备注

1. NIC=NO INTERNAL CONNECTION.

2. DNC=DO NOT CONNECT.

引脚功能描述

引脚编号	引脚名称	描述
1	DNC	请勿连接
2	VIN	供电电压端口
3	SHDN	休眠控制输入。此引脚为低逻辑电平时，芯片进入低功耗睡眠模式。如果管脚悬空，芯片内部有弱上拉电阻让芯片进入正常工作模式
4	GND	地
5	TRIM/NR	输出调整或降噪引脚
6	VOUT	基准电压输出引脚
7	NIC	无内部连接
8	DNC	请勿连接

低温漂

BLR425系列基准电压源的低温漂特性，提高了温度变化时系统的精度。BLR425系列基准源在全温范围内温漂为5ppm/℃。可以满足客户ADC/DAC等各种应用下的外部基准需求。

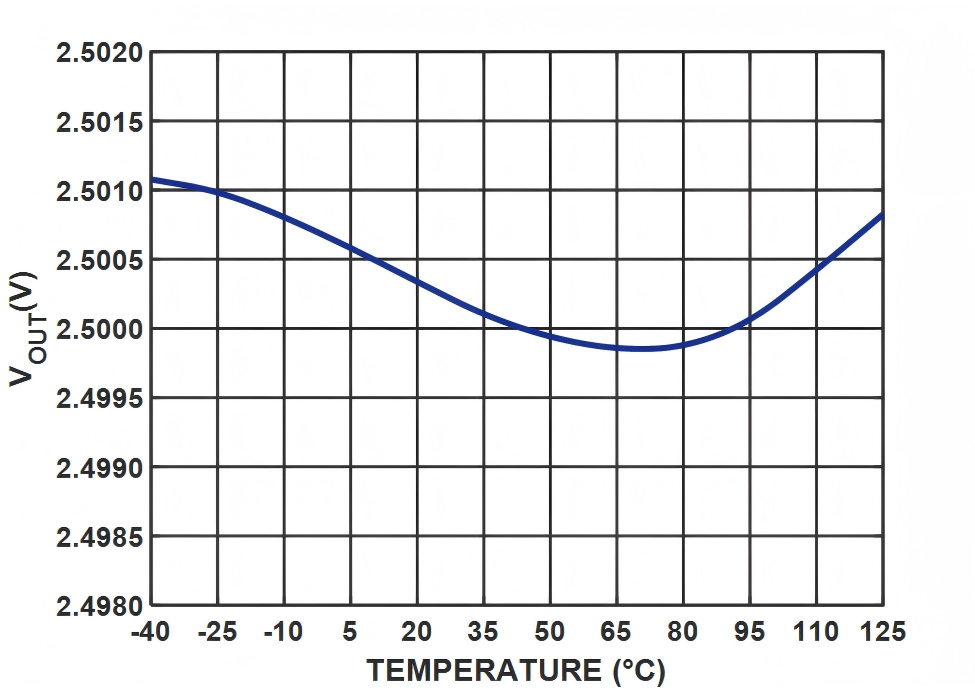

BLR425基准输出温漂曲线

低噪声

在高精度应用场景，噪声是影响系统性能的一个重要参数。如下图所示，BLR425的噪声性能为4.5ppm-Vp-p，可以满足客户高精度下的外部基准要求。

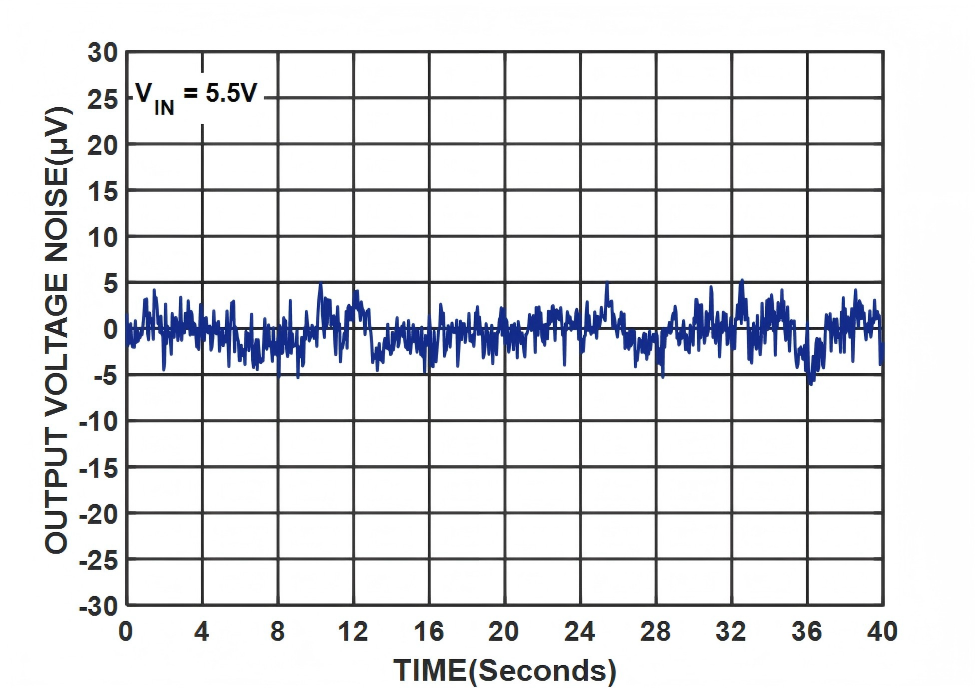

BLR425输出电压噪声

低功耗

BLR4XX系列基准电压源能够在室温下和额定输入电压范围内，为负载提供最高10mA的源电流和灌电流。且BLR4XX系列具有低功耗特性，disable下功耗仅为20μA，enable时功耗最大为450μA。

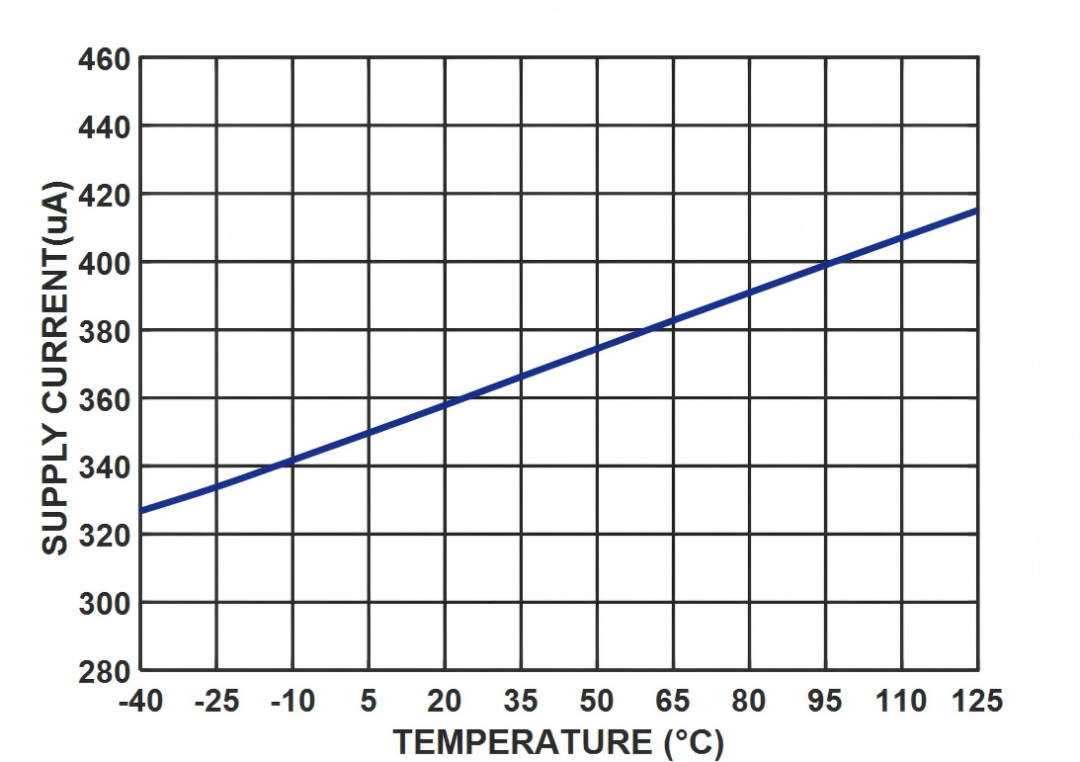

BLR425静态电流与温度的关系

负载能力

BLR4XX系列基准电压源具备负载能力特性，最高支持10mA负载电流，且负载调整率在全温范围内最大为20ppm，可以满足客户负载能力下的外部基准要求。

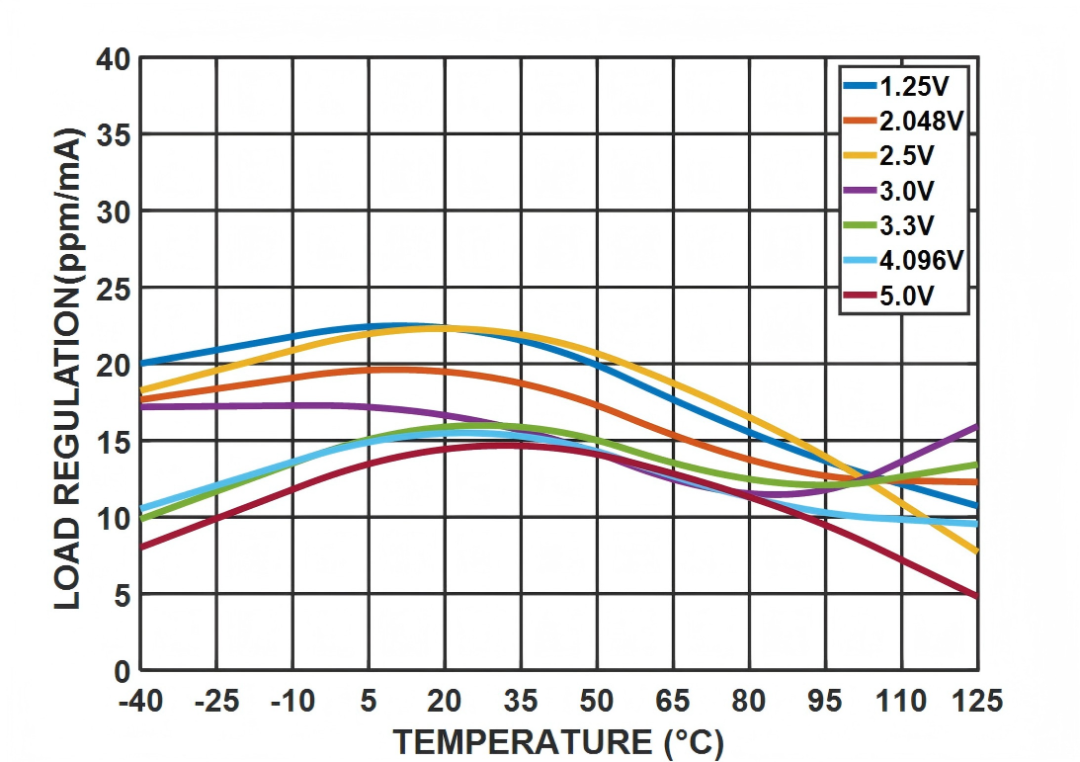

BLR4XX负载调整率与温度的关系（源电流）

1宽电压输入范围

BLR4XX系列支持最大20V宽电压输入范围工作，有效提升了产品的抗干扰能力和现场适应性，满足客户需求。

2任意负载电容稳定

BLR4XX系列具备对任意负载电容无条件稳定的特性，无需额外设计补偿网络或对外接电容范围施加限制，即可在全负载电容范围内实现无条件的稳定性输出。

5应用方案

双极性输出基准电压源

下图所示为双极性基准电压配置。通过将BLR4XX系列基准源芯片的输出连接至运算放大器的反相端，可以同时获得正基准电压和负基准电压。R1和R2必须尽可能严格匹配，以确保负输出与正输出之间的差异最小。如果电路用于温度摆幅较大的环境，还必须使用低温度系数的电阻。如若不然，随着环境温度变化，两个输出端之间会产生压差。

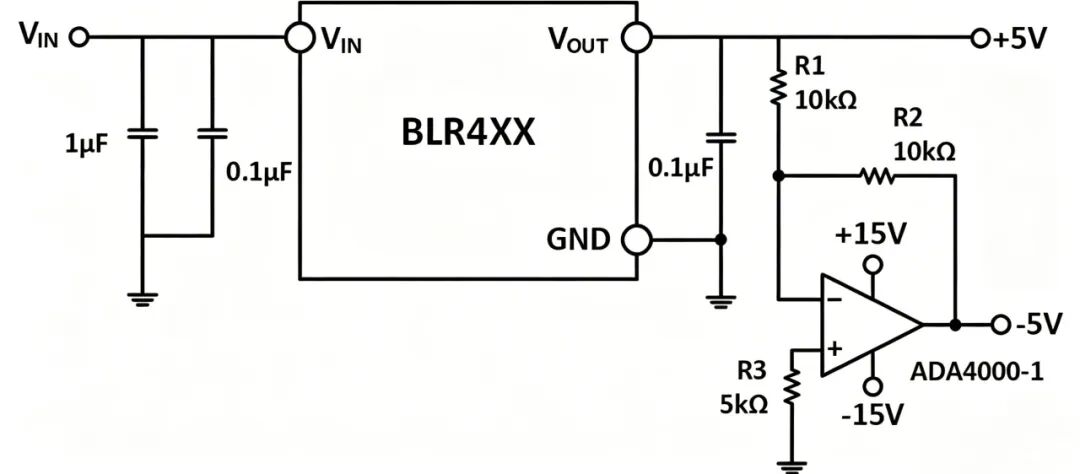

BLR4XX双极性输出基准电压源

提高基准源电流输出能力

下图显示一种能够从BLR4XX系列基准电压源获得高电流驱动能力而不牺牲精度的配置。运算放大器调节流经金属氧化物半导体场效应晶体管（MOSFET）的电流，直到VOUT等于基准电压源的输出电压。然后电流直接从VIN获得，而不是从基准电压源本身获得，从而提高电流驱动能力。

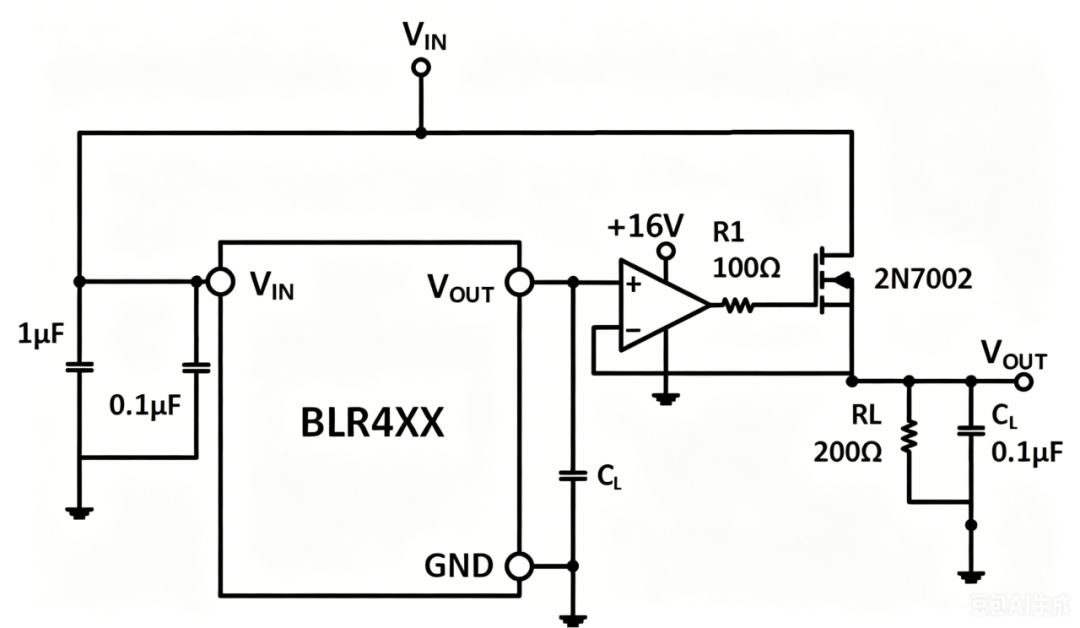

增强基准输出电流应用

该电路的电流源能力仅取决于MOSFET的电流额定值，因此只需根据应用选择适当的MOSFET，就能调整输出驱动能力。

BLR4XX用作ADC外部基准

下图为BLR425提供BL1081外部基准示例图。BLR4XX系列可以为模数转换器提供稳定、精准的标准参考电压，进一步弥补器件内置基准源精度、温漂系数的不足。外部基准保障输入模拟量与数字转换结果精准对应，有效降低电源波动、环境温度变化带来的采样误差，大幅提升数据采集精度与稳定性。在多路采集、多片ADC协同工作场景中，统一外部基准可实现各路采样量程一致，保证测量数据同步可比。

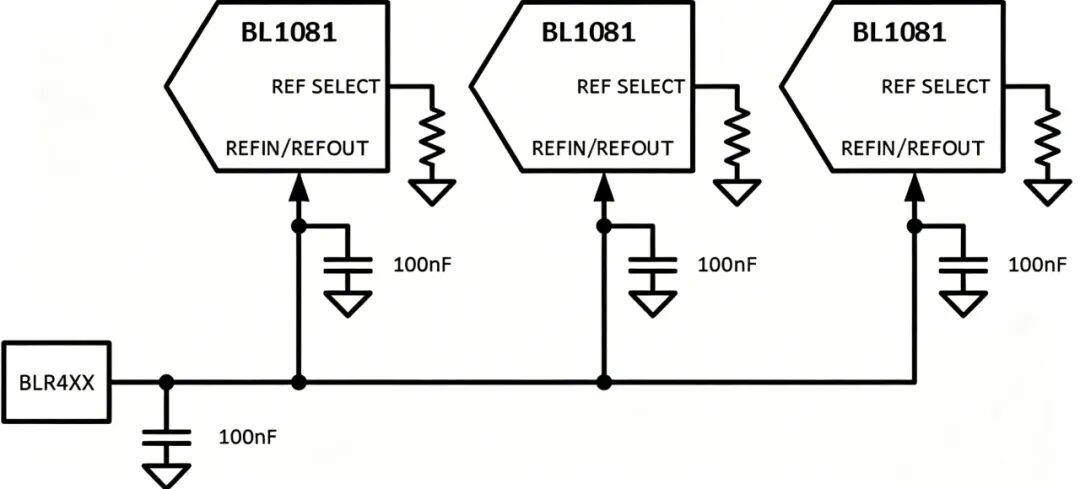

BLR425驱动多个BL1081 ADC
