3相BLDC驱动怎么选？TMCM-1640，5A/24V一步到位



选型时，你在纠结什么？

做紧凑型无刷驱动方案时，大概都经历过这样的时刻：

板子空间就剩巴掌大，还要塞下一整套3相BLDC驱动电路。预驱、MOSFET、电流检测、通讯接口……每加一个功能，layout就往后退一步。最后要么妥协体积，要么妥协功能。

有没有一种方案，能把驱动、控制、通讯、反馈接口全塞进一块42×42mm的板子上？

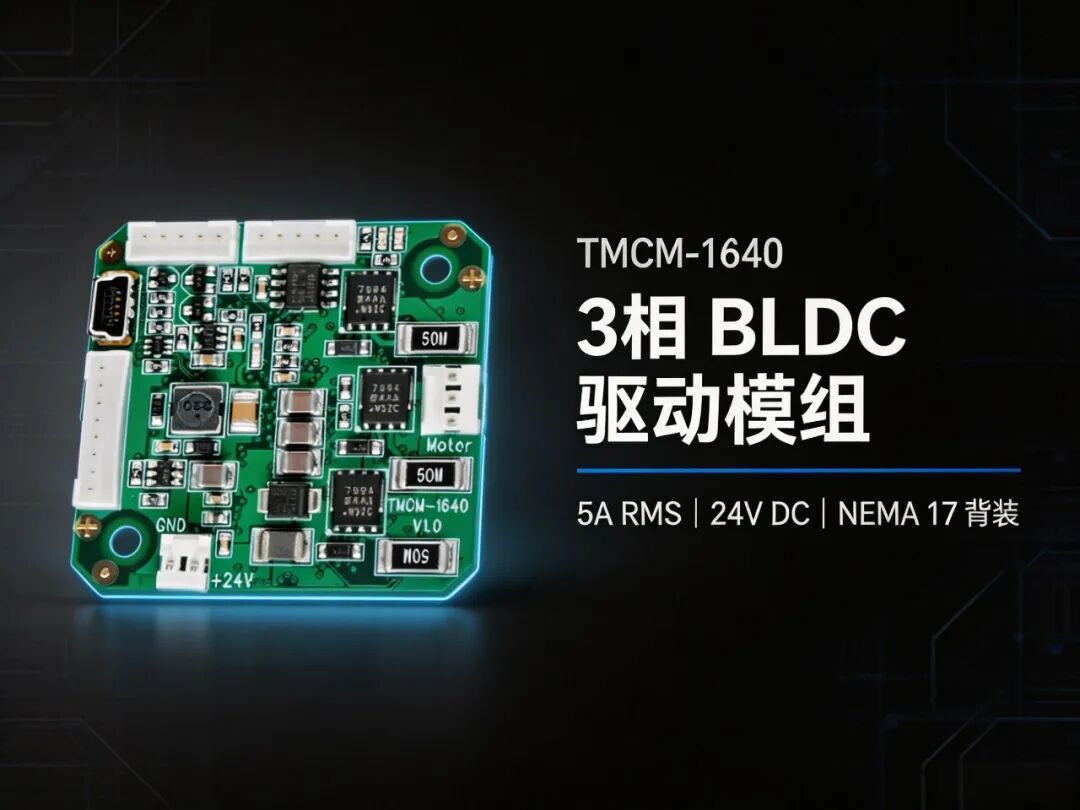

有。TMCM-1640。

它到底有多小？

42mm × 42mm。

这个尺寸意味着什么？它可以直接背装在一台NEMA 17/42mm法兰的无刷电机尾部，不用在机柜里单独给它找个位置。整板高度（不含接插件）约10mm，插上端子也不过15mm出头。

对比一下常见的分立方案：预驱芯片一片、6颗MOSFET、电流采样电阻、总线收发器、MCU及其外围……光布板就够头疼，更别说还要留调试口和状态指示灯。

TMCM-1640把这些全部做进了一张比名片还小的板卡里。

5A/24V，够不够用？





供电范围：+12V ~ +28.5V DC（标称24V）

电机电流：最高5A RMS，可编程设置

这个规格基本覆盖了42mm及以下尺寸BLDC电机的常见需求。TRINAMIC自家的QBL4208系列就在这个区间内——QBL4208-41-04-006（4000RPM / 0.06Nm）和QBL4208-61-04-013（4000RPM / 0.13Nm）都能直接匹配。

手册里提到一个容易被忽略的细节：电源滤波。如果供电线缆超过2-3米，建议在模块附近加2200µF以上的滤波电容，吸收电机回馈能量，防止电压浪涌。这不是TMCM-1640的问题，是所有紧凑驱动模块的通用注意事项。

接口够不够丰富？

很多人担心一体化模组接口少，功能受限。看一下TMCM-1640的接口清单：

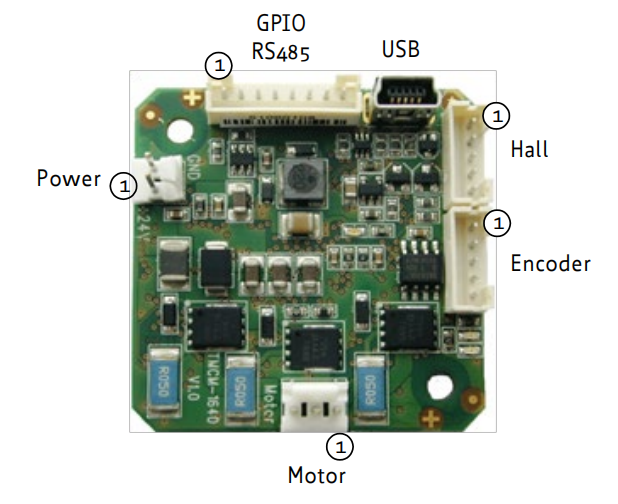

通讯端：

mini-USB（全速12Mbit/s），插上电脑就能调试

RS485 2线制，工业总线环境直接可用

反馈端：

霍尔传感器接口（+5V供电，兼容推挽和开漏信号）

增量编码器接口（A/B/N通道，同样是+5V电平）

通用IO：

2路数字输入（兼容+5V和+24V电平）

1路模拟输入（0-10V，可用于速度指令）

1路数字输出（开漏，最大100mA）

这些接口足够应对常见的自动化场景：限位开关、模拟量调速、状态输出等。而且数字输入兼容到+24V，意味着可以直接接PLC的IO信号，不用额外加电平转换。

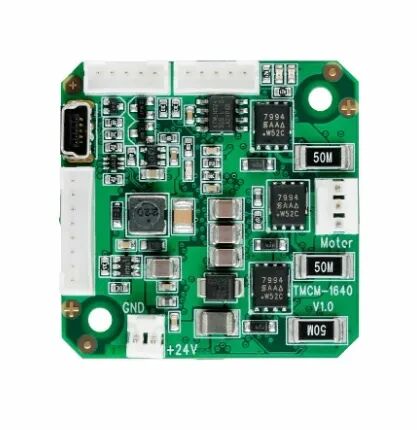

核心器件是什么水平？

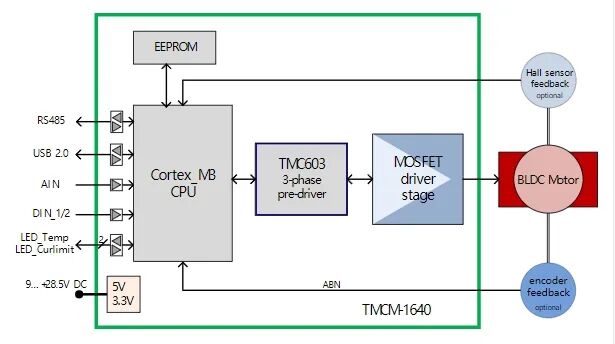

预驱用了TRINAMIC自家的TMC603A，这是一颗集成度相当高的3相门极驱动芯片，内置了基于分流电阻的电流检测和一系列保护功能。

板载的MCU是ARM Cortex-M3，负责跑TMCL操作系统和处理通讯协议。用户可以通过TMCL-IDE直接编程，最多存2048条TMCL指令在非易失存储器里。也就是说，刷好程序后，模块可以脱机运行，不依赖上位机。

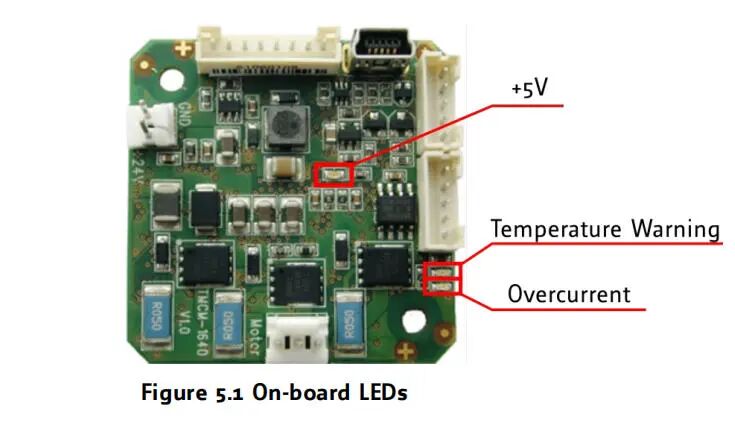

板上还有一颗EEPROM，用来保存配置参数。三个LED指示灯（一个绿色，两个红色）分别显示+5V电源正常、过温预警/报警、过流状态——调试时看一眼就知道当前状态，不用每次都接上位机读寄存器。

一句话总结

TMCM-1640把3相BLDC驱动所需的关键部件——预驱、MOSFET桥、电流检测、MCU、通讯接口、反馈接口、保护电路——全部集成在一张42×42mm的板卡上。5A/24V的驱动能力覆盖主流42mm无刷电机，霍尔和编码器双反馈通道让闭环控制不妥协。

如果你正在为紧凑空间的BLDC方案选型，它值得放进候选清单。

对TMCM-1640或QBL4208系列电机有选型疑问？
