微电网协调控制系统柜的核心组成：元器件选型与功能分工

微电网协调控制系统柜作为微电网的“智慧指挥官”，是统筹分布式电源、储能设备、可控负荷协同运行的核心枢纽，其运行稳定性、调控精准度直接决定微电网的能源利用效率与安全可靠性。不同于传统配电柜仅聚焦电能分配与基础保护，微电网协调控制系统柜集成了控制、监测、通信、保护等多重功能，核心依赖各元器件的科学选型与高效协同。本文将系统拆解其核心组成模块，详解各模块元器件的选型标准与功能分工，为微电网项目的设备配置、优化升级提供实操参考。

一、系统柜核心组成框架概述

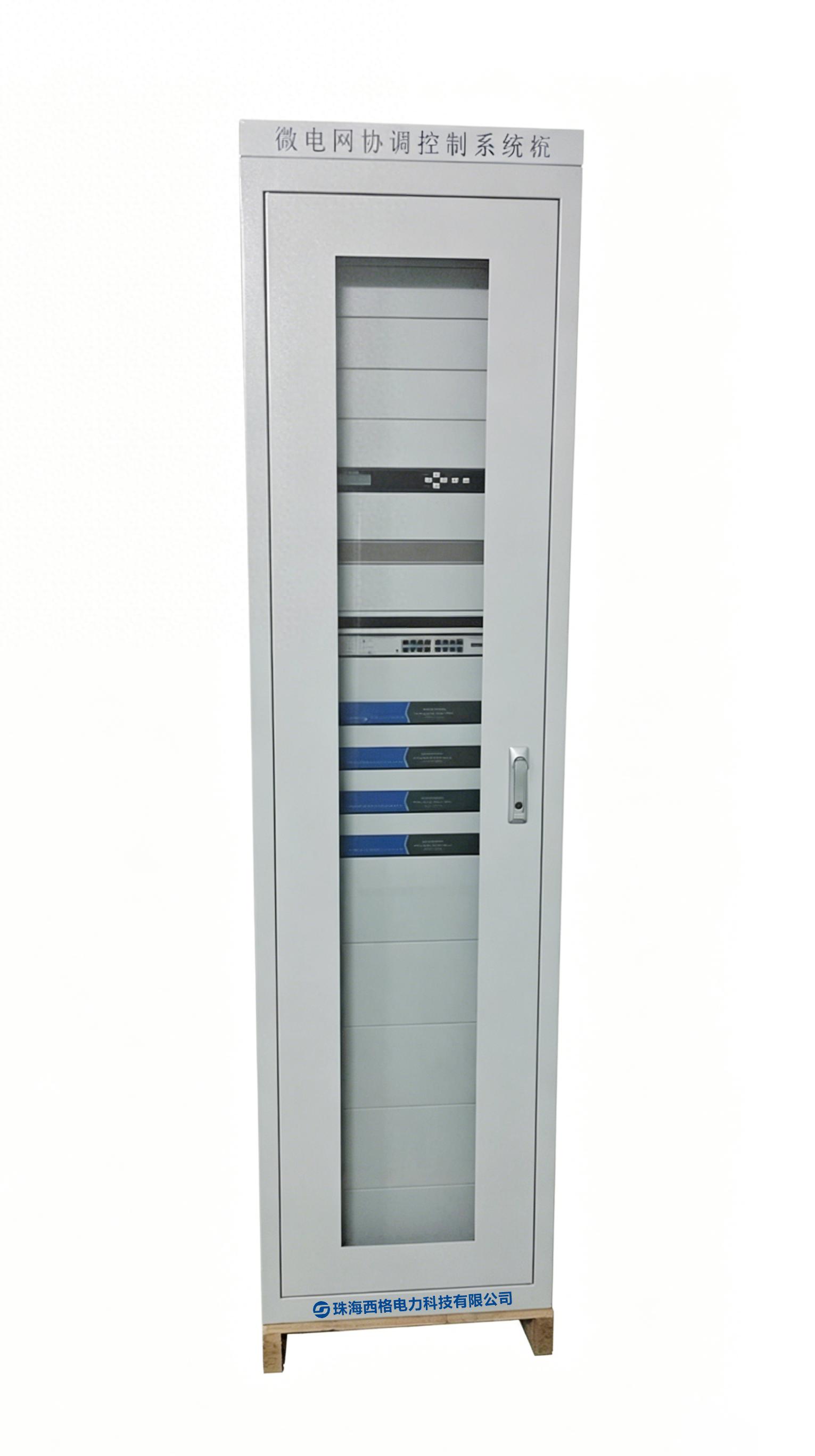

微电网协调控制系统柜:1.3.7-5.0.0.4-6.2.0.0的核心组成围绕“感知—分析—决策—执行—反馈”的闭环管控逻辑展开，整体可划分为四大核心模块：主控模块、监测与采集模块、通信模块、保护与执行模块。各模块相互联动、各司其职，构成完整的协同管控体系——监测与采集模块负责“感知”全系统运行状态，主控模块负责“分析决策”并制定调控策略，通信模块负责“传令”实现信息交互，保护与执行模块负责“落地执行”指令并守护系统安全。各类元器件的选型需贴合微电网“多源互补、灵活切换、安全可控”的运行特点，兼顾可靠性、兼容性与经济性，确保各模块协同高效运转。

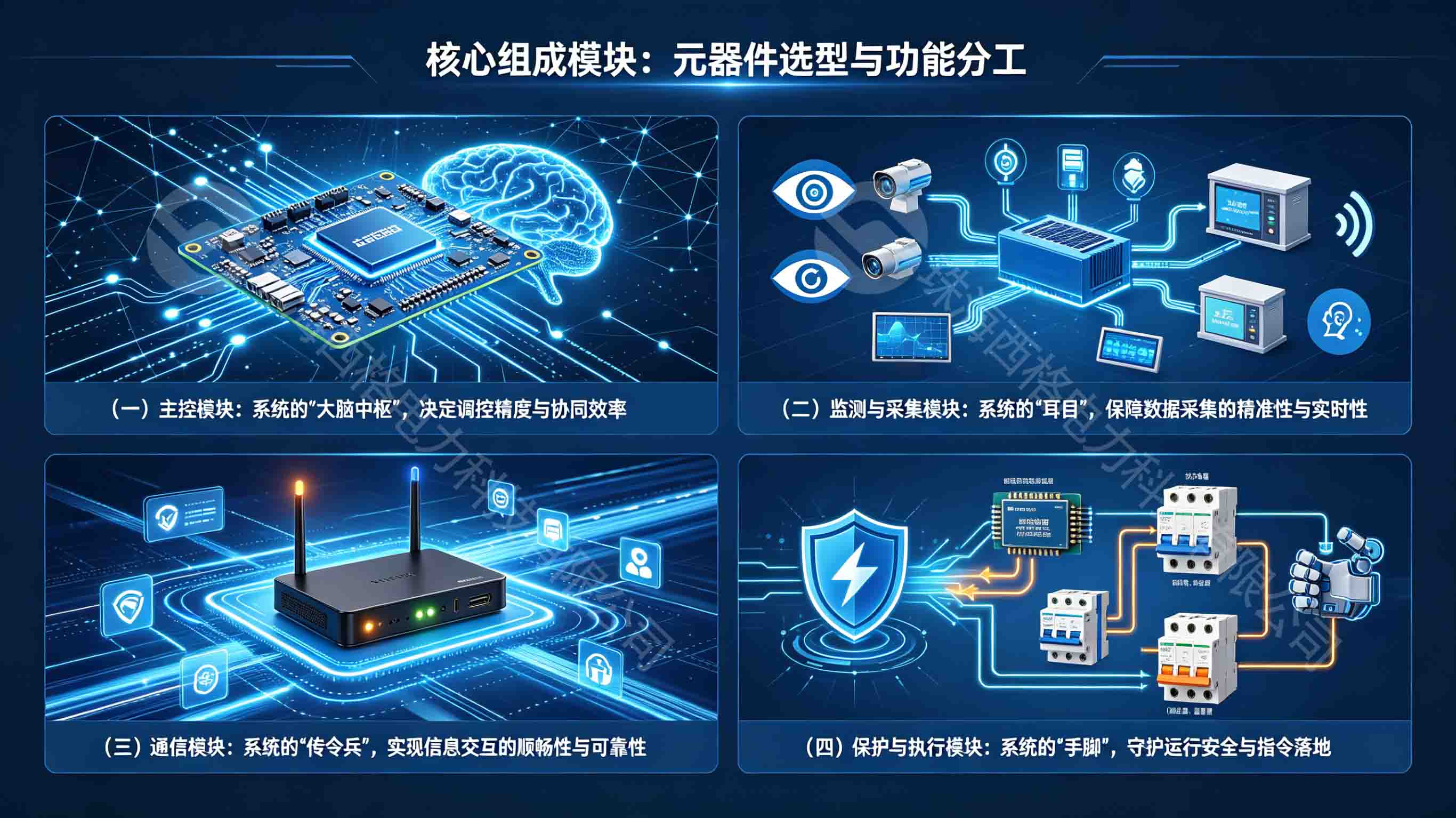

二、核心组成模块：元器件选型与功能分工

（一）主控模块：系统的“大脑中枢”，决定调控精度与协同效率

主控模块是微电网协调控制系统柜的核心，承担着数据处理、策略运算、指令下发的关键职责，相当于整个系统的“大脑”，其性能直接决定微电网的协同调控能力。该模块的核心元器件以主控单元为核心，搭配辅助运算与存储组件，选型需重点关注运算速度、兼容性、抗干扰能力，适配微电网多源数据并行处理与复杂调控策略的运行需求。

1. 核心元器件及选型要点

（1）主控单元：核心选型为可编程逻辑控制器（PLC）、工业计算机或专用协调控制器，是主控模块的核心算力载体。选型需结合微电网规模：小型工商业光储充电站等场景（逆变器数量≤20），可选用轻量化协调控制器，具备即插即用、调试便捷的优势，支持本地边缘计算，即使网络中断也能保障本地策略执行；大型园区、工业区等多设备协同场景（逆变器数量＞20），需选用全场景能量管理系统，基于服务器/工控机架构，可接入上百台设备，支持多时间尺度优化与多站管理。同时，主控单元需支持Modbus TCP、IEC 61850等工业标准协议，运算速度不低于1μs/指令，工作温度范围覆盖-20℃~+55℃，通过EMC 4级试验，适应工业严苛环境。

（2）能量管理系统（EMS）：作为主控单元的核心软件载体，需与主控硬件深度兼容，选型时优先选择具备负荷预测、储能充放电优化、并网/孤网切换控制等功能的系统，支持自定义调控策略，可实现微电网能源供需的动态平衡。对于光储微网场景，EMS需具备光伏出力预测、储能SOC管理功能，可自动生成充放电计划，最大化绿电消纳与项目收益。

（3）存储单元：选用工业级固态硬盘（SSD）或存储卡，容量根据数据采集频率与存储周期确定，通常不低于32GB，需具备防震动、抗干扰、低功耗特性，确保运行数据、调控策略的安全存储，支持断点续传功能，避免数据丢失。

2. 功能分工

主控单元负责接收监测与采集模块传输的各类数据，运行优化算法，制定协同调控策略——如根据光伏、风电出力波动，调整储能设备充放电功率；根据电网运行状态，切换微电网并网/孤网运行模式；根据负荷需求，优化分布式电源出力分配。EMS负责数据汇总、分析与可视化展示，生成运行报表，支持远程调控与策略修改；存储单元负责留存系统运行数据、故障记录与调控日志，为后期运维、策略优化提供数据支撑。简言之，主控模块的核心功能是“运筹帷幄”，实现微电网全系统的智能决策与协同调度。

（二）监测与采集模块：系统的“耳目”，保障数据采集的精准性与实时性

监测与采集模块是微电网协同调控的基础，核心作用是实时采集微电网内各环节的运行参数，为主控模块的决策提供精准、全面的数据支撑，相当于系统的“眼睛”和“耳朵”。该模块元器件选型需重点关注采集精度、响应速度与抗干扰能力，确保数据采集的真实性与实时性，适配微电网多源、分散的运行特点。

1. 核心元器件及选型要点

（1）数据采集终端（RTU/DTU）：作为数据采集的核心载体，选型需支持多通道采集，可兼容电压、电流、功率、温度、SOC等多种参数采集，采样频率不低于1Hz，采集精度≤±0.5%，支持与主控模块、各类传感器的无缝对接。同时，需具备抗电磁干扰能力，适应微电网现场复杂的电磁环境，支持断点续传与数据加密，确保数据传输安全。

（2）传感器：根据采集对象不同，选用对应的工业级传感器，核心包括：电压/电流传感器（选型需匹配微电网额定电压、电流规格，精度≤±0.2%，响应时间≤10ms）、功率传感器（支持有功功率、无功功率、功率因数同步采集）、储能SOC传感器（适配锂电池、铅酸电池等不同储能类型，测量精度≤±2%）、环境传感器（采集光伏辐照量、环境温度等参数，为新能源出力预测提供支撑）。所有传感器需符合GB/T 38953-2020标准要求，具备良好的稳定性与抗干扰能力。

（3）智能仪表：选用多功能智能电表，支持电压、电流、功率、电能、频率等参数的实时监测与数据上传，具备RS485通信接口，可与数据采集终端无缝对接，选型时需注意量程匹配，精度等级不低于0.5S级，满足电能计量与数据监测的双重需求。

2. 功能分工

数据采集终端负责汇总各类传感器、智能仪表采集的参数，进行初步数据处理（滤波、校准）后，实时传输至主控模块；传感器负责精准采集微电网各环节运行数据——电源侧（光伏、风电出力）、储能侧（充放电电流、电压、SOC）、负荷侧（用电功率、负荷类型）、电网侧（并网电压、频率）的核心参数，确保主控模块全面掌握系统运行状态；智能仪表负责电能计量与用电数据监测，为能源核算、负荷分析提供精准数据支撑。该模块的核心价值是“精准感知”，确保主控模块的决策基于真实、实时的系统运行数据，避免调控偏差。

（三）通信模块：系统的“传令兵”，实现信息交互的顺畅性与可靠性

通信模块是连接主控模块、监测与采集模块、保护与执行模块，以及微电网各终端设备（分布式电源、储能、负荷）、上级调度中心的核心纽带，负责指令下发、数据上传的信息交互，相当于系统的“传令兵”。其通信稳定性、实时性直接影响整个控制系统的响应效率，元器件选型需重点关注通信协议兼容性、传输速率、抗干扰能力与通信距离。

1. 核心元器件及选型要点

（1）通信网关：作为通信模块的核心，选型需支持多协议转换（兼容Modbus TCP、IEC 61850、MQTT 5.0、DL/T645等协议），实现主控模块与各终端设备、上级调度系统的协议适配，确保信息交互顺畅。同时，需具备冗余通信功能，支持有线（以太网、RS485）与无线（4G/5G、LoRa）双重通信方式，当一种通信方式故障时，可自动切换至备用方式，保障通信不中断。通信网关需具备链路加密与接入鉴权功能，支持SSH及TLS加密，确保信息传输安全。

（2）通信模块（4G/5G、LoRa、以太网模块）：根据微电网场景选择对应的通信模块：工业园区、城市新区等有线网络便捷场景，优先选用以太网模块，传输速率≥100Mbps，通信距离无限制；偏远地区、分散式微电网场景，选用4G/5G或LoRa无线模块，4G/5G模块需支持全网通，传输延迟≤100ms，LoRa模块需支持长距离通信（≥1km），低功耗且抗干扰能力强。所有通信模块需支持IEEE 802.3以太网标准与IEEE 1588-2019精密时钟同步协议，确保数据传输的同步性。

（3）隔离器：选用光电隔离器，用于隔离通信线路与主控模块、采集模块，防止外部电磁干扰、电压波动对通信系统造成损坏，选型时需确保隔离电压≥2500V，响应速度≤1μs，保障通信系统的稳定性与安全性。

2. 功能分工

通信网关负责协议转换与信息汇总，将主控模块下发的调控指令转换为各终端设备可识别的信号，同时将监测与采集模块上传的数据转换为主控模块可处理的格式；通信模块负责指令与数据的传输，实现主控模块与各模块、终端设备、上级调度中心的信息交互——如将主控模块的充放电指令传输至储能设备，将微电网运行数据上传至上级调度中心；隔离器负责隔离干扰信号，保护通信线路与核心元器件，确保通信的稳定性与安全性。该模块的核心价值是“顺畅传令”，打破各环节的信息壁垒，实现全系统的信息互通与协同联动。

（四）保护与执行模块：系统的“手脚”，守护运行安全与指令落地

保护与执行模块是微电网协调控制系统柜的“执行终端”与“安全屏障”，核心作用是执行主控模块下发的调控指令，同时对系统运行中的故障进行快速响应与保护，避免设备损坏与安全事故，相当于系统的“手脚”。该模块元器件选型需重点关注可靠性、响应速度与保护精度，适配微电网并网/孤网切换、故障应急处理的运行需求，符合GB/T 38953-2020等国家标准要求。

1. 核心元器件及选型要点

（1）执行元件：核心包括智能断路器、接触器、继电器，选型需匹配微电网额定电压、电流规格，确保承载能力与开关特性满足运行需求。智能断路器需支持远程控制与状态监测，具备过载、短路、过压、欠压等保护功能，故障切除时间需符合标准要求（35kV≤0.3s；10kV≤0.5s），可实现主控指令的快速执行（如切断故障回路、切换运行模式）；接触器、继电器需选用工业级产品，线圈电压与控制回路匹配，响应速度≤10ms，具备良好的抗疲劳性与稳定性，确保长期频繁动作可靠。

（2）保护装置：核心包括过载保护装置、短路保护装置、过压/欠压保护装置、防孤岛保护装置、储能专项保护装置（BMS）。过载、短路保护装置选型需根据回路额定电流设定保护阈值，灵敏度系数符合要求（远后备≥1.5，近后备≥1.2）；过压/欠压保护装置需可调节保护阈值，适配微电网电压波动特点；防孤岛保护装置需采用主动+被动混合模式，确保并网模式下故障时2s内切断连接；BMS（电池管理系统）需具备电池状态监视、均衡管理、过充过放保护、温差保护等功能，SOC≤10%禁止放电、SOC≥95%禁止充电，电池温度差≥5℃告警、≥10℃停机，延长电池使用寿命。

（3）储能控制模块（PCS）：作为储能设备充放电控制的核心，选型需支持并网、虚拟同步、同步定频等多种运行方式，具备高/低电压穿越、三相不平衡补偿、功率因数补偿等功能，满足微网电能质量治理要求，可精准执行主控模块的充放电指令，实现储能设备的高效利用与安全运行。

（4）切换开关（STS）：选用静态切换开关，支持并网/孤网无缝切换，切换时间≤50ms，可作为不间断电源使用，确保微电网运行模式切换时关键负荷供电不中断，选型需匹配微电网额定功率，具备良好的切换可靠性。

2. 功能分工

执行元件负责执行主控模块的调控指令：智能断路器控制回路的通断，实现故障切除、运行模式切换；接触器、继电器控制分布式电源、储能设备的启停与运行状态调整；PCS负责调控储能设备的充放电功率与运行模式，实现储能与源网荷的协同。保护装置负责实时监测系统运行状态，当出现过载、短路、过压、欠压、孤岛运行、储能过充过放等故障时，快速触发保护动作，切断故障回路或调整运行状态，守护微电网设备与人员安全；BMS负责对储能电池进行全生命周期保护与管理，确保储能系统安全稳定运行；STS负责实现并网与孤网模式的无缝切换，保障关键负荷持续供电。该模块的核心价值是“安全执行”，确保主控指令落地见效，同时构建全方位的安全保护体系，规避运行风险。

三、元器件选型核心原则与分工协同逻辑

（一）核心选型原则

1. 适配性原则：元器件选型需贴合微电网规模、运行模式（并网/孤网）、负荷特性与新能源接入类型，避免“大材小用”或“选型不足”——如小型微电网选用轻量化主控单元，大型多源微电网选用全功能能量管理系统，确保元器件与系统整体需求匹配。
2. 可靠性原则：优先选用工业级元器件，具备抗电磁干扰、防震动、耐高低温等特性，符合国家相关标准与行业规范，确保长期稳定运行，降低运维成本；关键元器件（如主控单元、保护装置）可采用冗余配置，提升系统容错能力。
3. 兼容性原则：各模块元器件需支持统一的通信协议与接口标准，确保主控模块、监测模块、通信模块、保护执行模块之间无缝对接，避免出现信息交互不畅、指令执行延迟等问题。
4. 经济性原则：在满足可靠性、适配性的前提下，兼顾元器件的性价比，避免盲目追求高端产品；同时考虑后期运维便利性，选用通用性强、易采购、易维护的元器件，降低项目全生命周期成本。

（二）分工协同逻辑

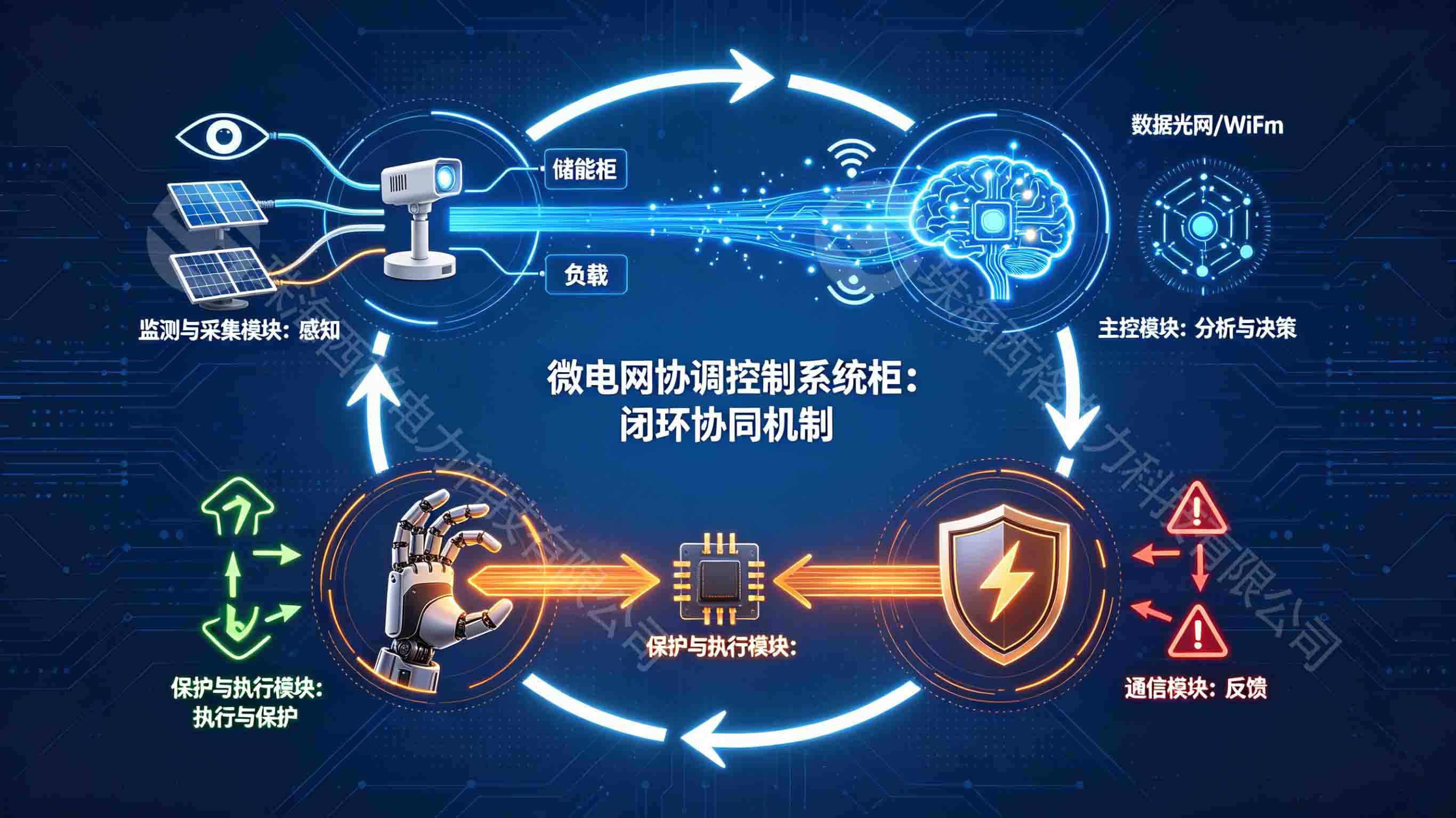

微电网协调控制系统柜的四大核心模块，通过元器件的精准选型与明确分工，形成“感知—分析—决策—执行—反馈”的闭环协同机制：监测与采集模块采集全系统运行数据，通过通信模块传输至主控模块；主控模块基于数据进行分析决策，制定调控策略，通过通信模块下发指令至保护与执行模块；保护与执行模块执行指令，同时将执行状态与故障信息通过通信模块反馈至主控模块；主控模块根据反馈信息调整调控策略，实现微电网全系统的动态协同与安全稳定运行。各模块元器件虽分工不同，但相互联动、缺一不可，共同构成微电网协同调控的核心支撑。

四、总结

微电网协调控制系统柜的核心组成与元器件选型、功能分工，直接决定微电网的协同调控能力、运行安全性与能源利用效率。主控模块作为“大脑”统筹决策，监测与采集模块作为“耳目”感知状态，通信模块作为“传令兵”互通信息，保护与执行模块作为“手脚”落地执行，四大模块协同联动，依托科学选型的元器件，实现微电网“源网荷储”的全域协同与智能管控。

在实际项目应用中，需结合微电网的具体场景、规模与运行需求，严格遵循适配性、可靠性、兼容性、经济性的选型原则，明确各元器件的功能分工，确保各模块高效协同。随着微电网向智能化、规模化方向发展，元器件的选型标准与功能分工也将不断优化，未来需重点关注高集成度、高可靠性、智能化的元器件应用，进一步提升微电网协调控制系统柜的运行效能，为新型电力系统转型与“双碳”目标实现提供有力支撑。
