充电芯片选型，不白看！CN3302三款方案实测数据和方案

CN3302充电芯片对比研究

8.4V1A，8.4V2A充电测试对比

1. 概述和测试项目

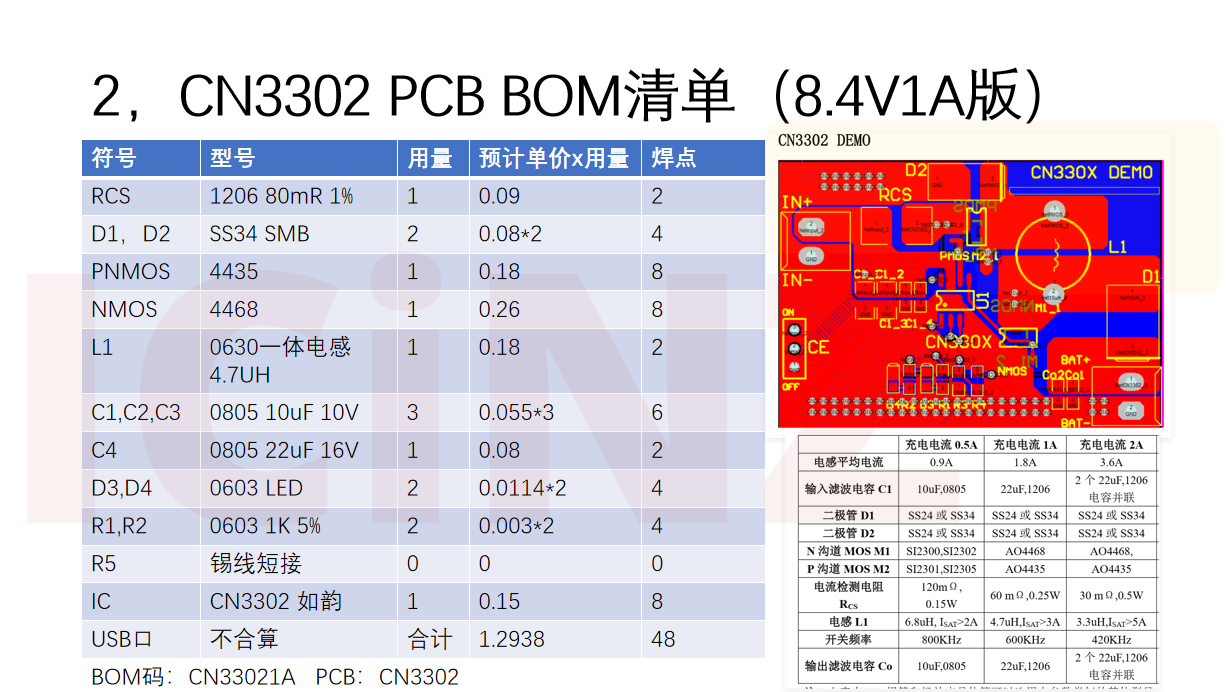

   2，CN3302     PCB BOM清单（8.4V1A版）

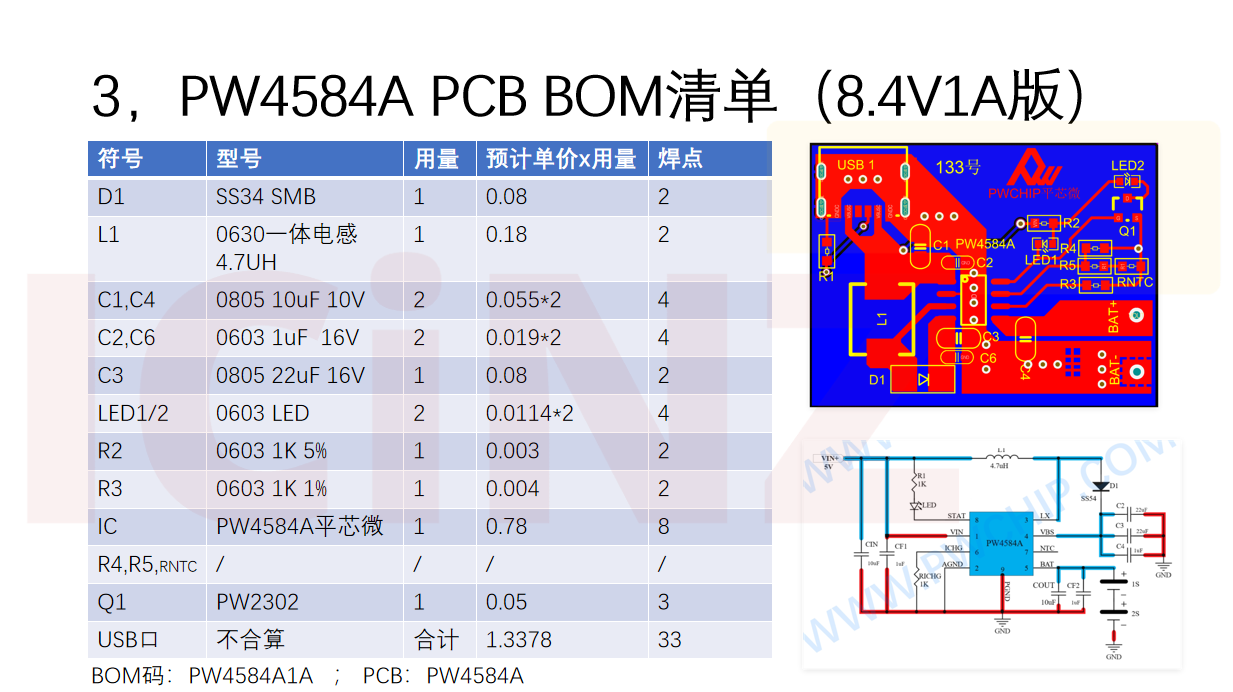

   3，PW4584A  PCB BOM清单（8.4V1A版）

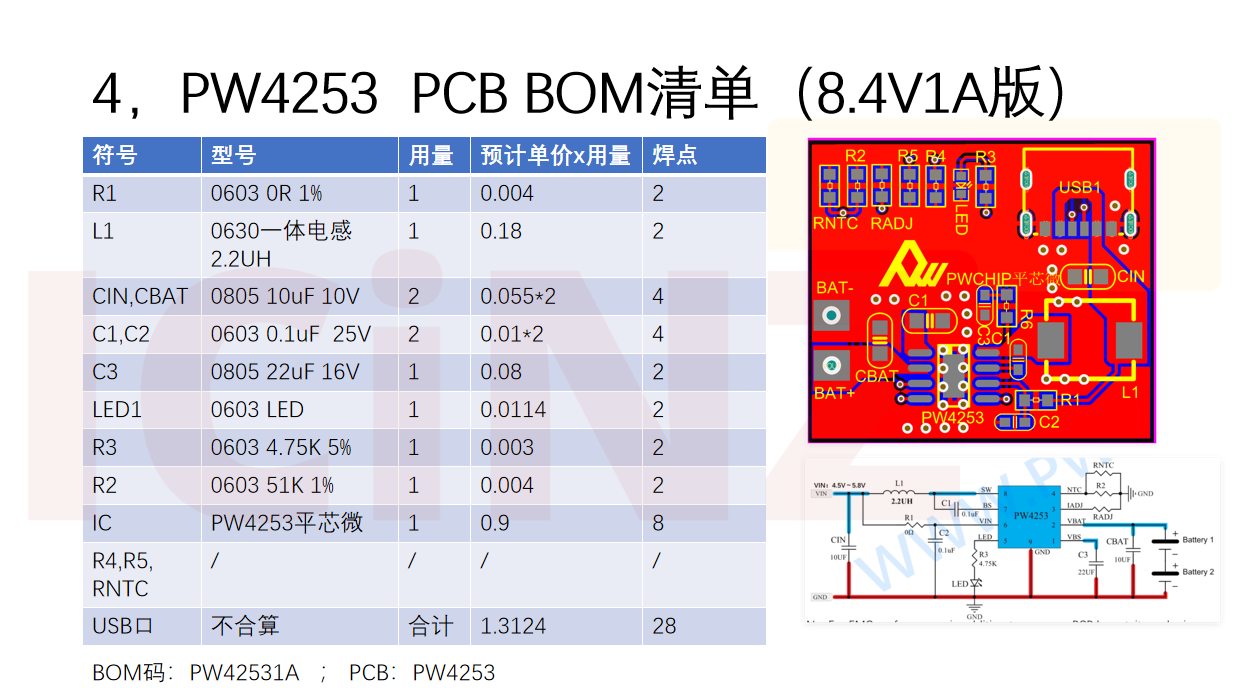

   4，PW4253     PCB BOM清单（8.4V1A版）

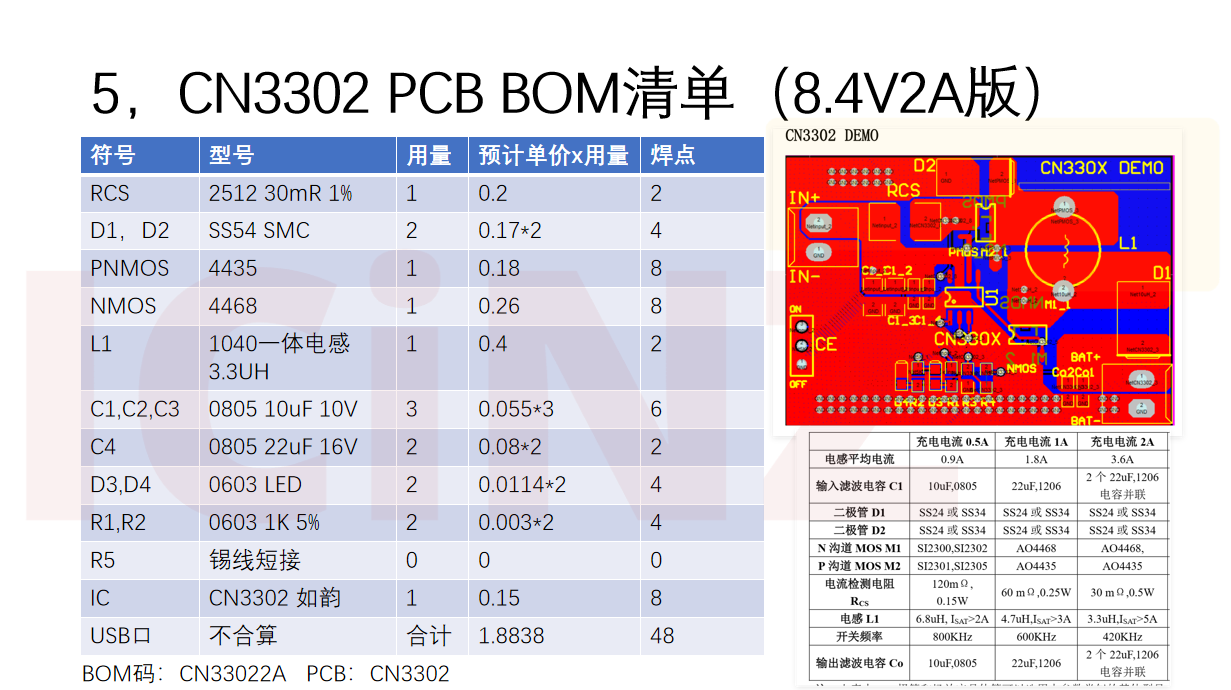

   5，CN3302  PCB BOM清单（8.4V2A版）
   6，PW4253  PCB BOM清单（8.4V2A版）

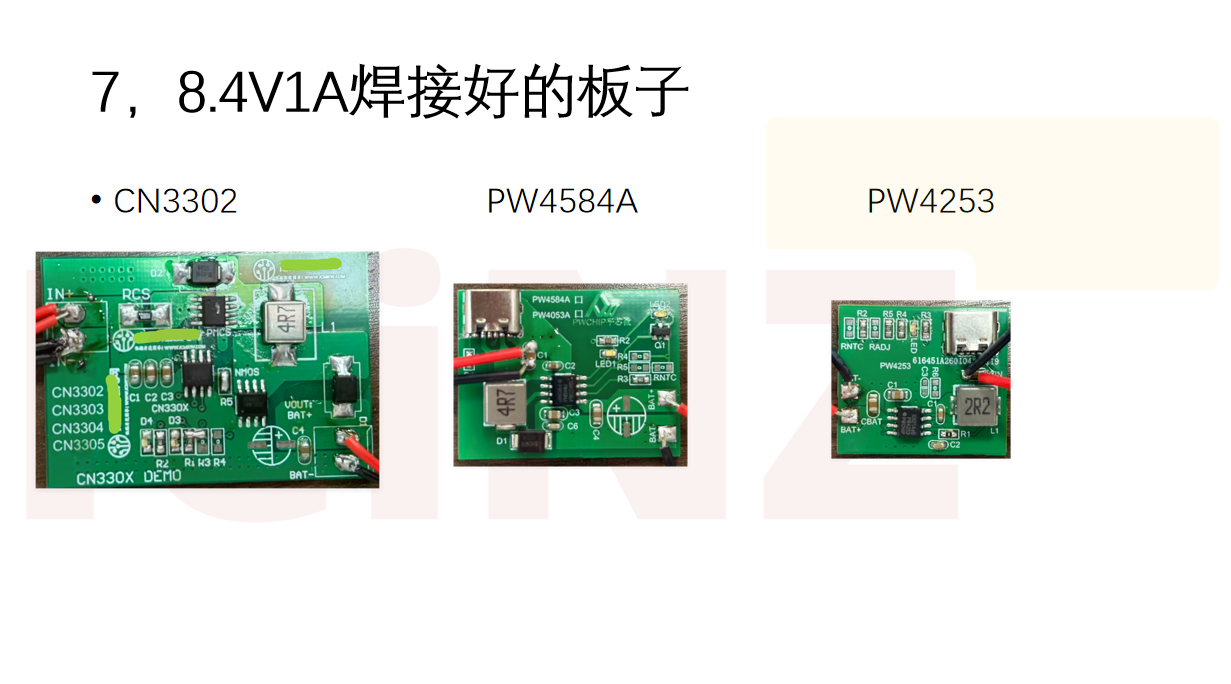

   7，8.4V1A焊接好的板子

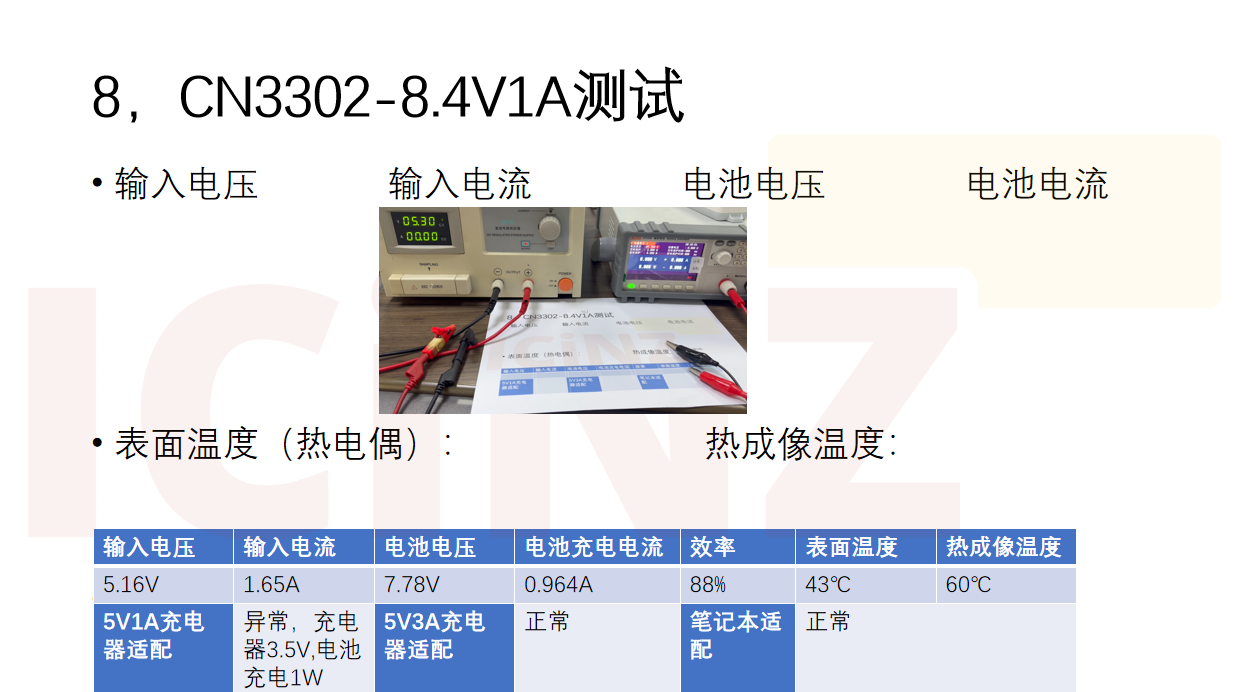

   8，CN3302    -8.4V1A测试

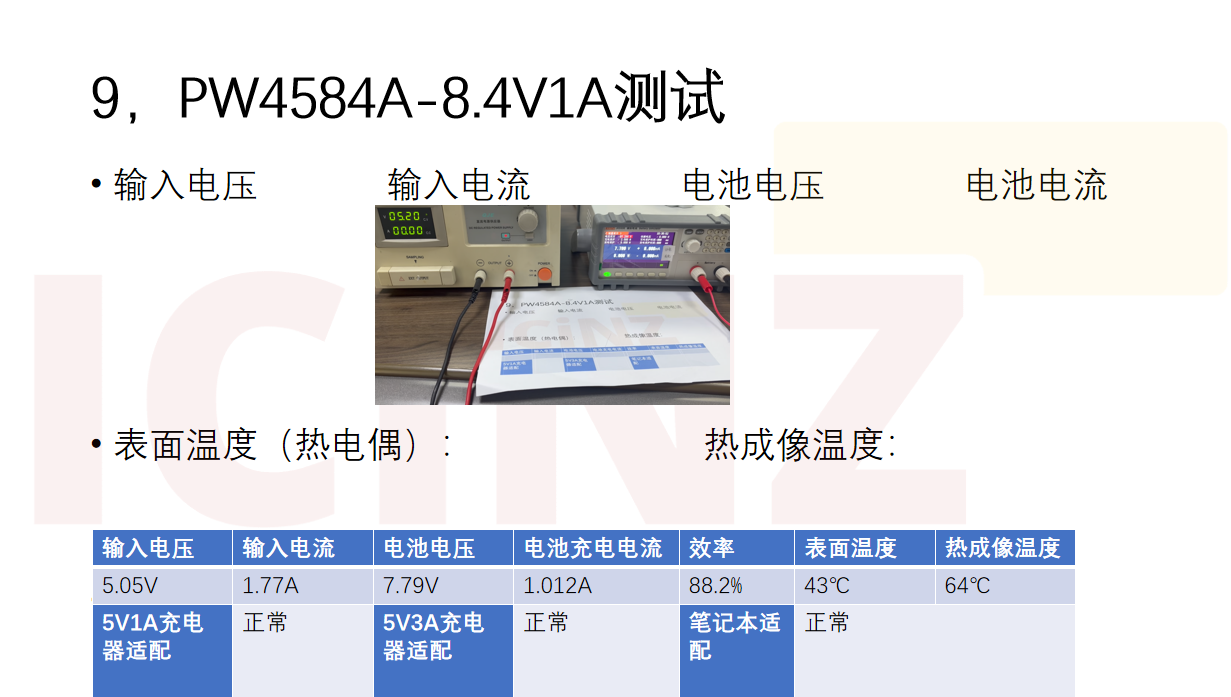

   9，PW4584A  -8.4V1A测试

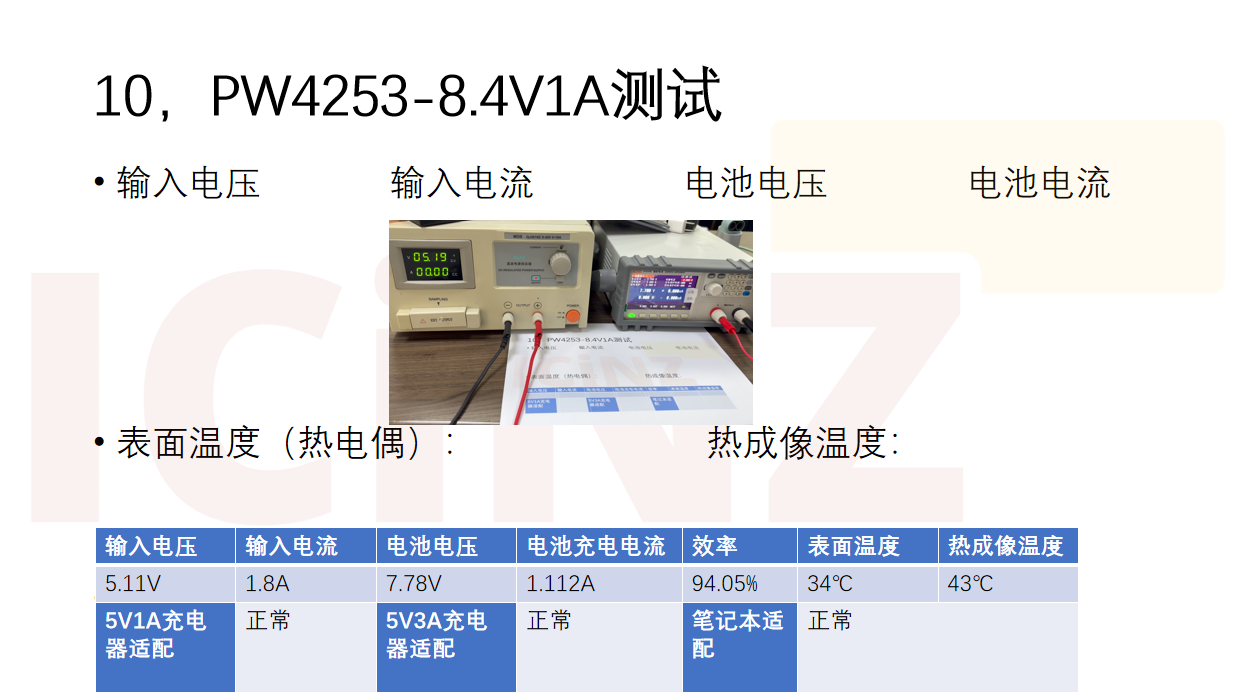

   10，PW4253    -8.4V1A测试
   11，8.4V1A测试结果汇总报告
   12，CN3302-8.4V2A测试

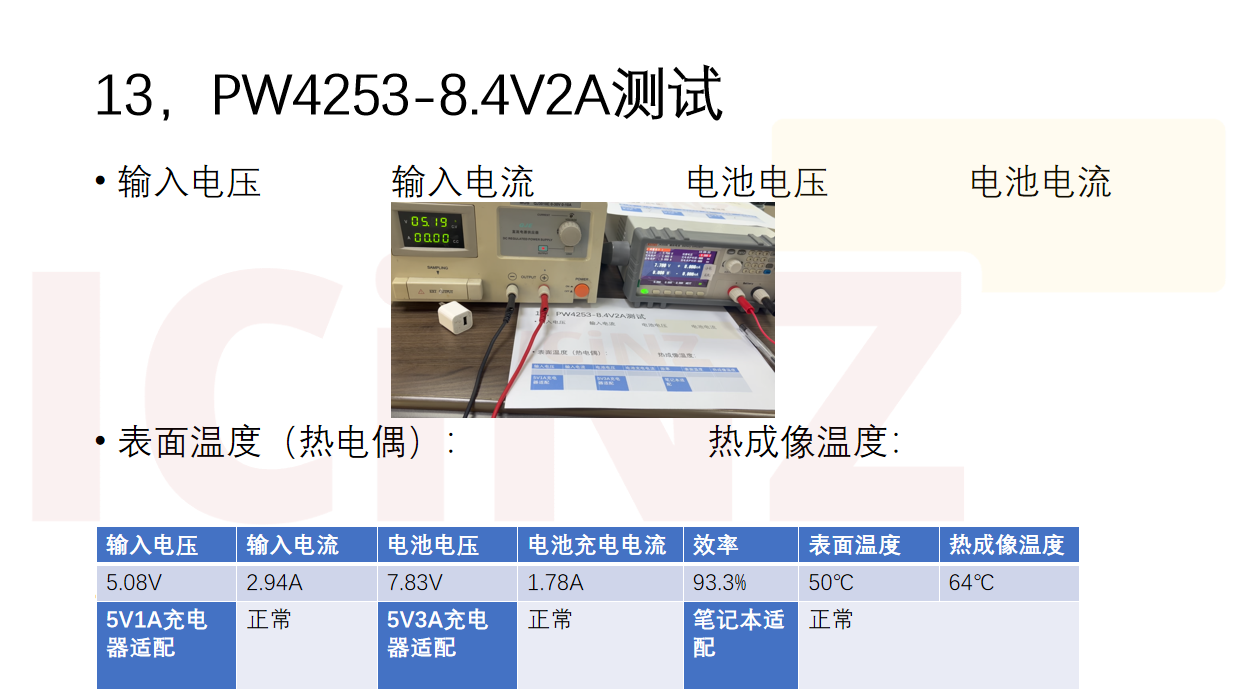

   13，PW4253-8.4V2A测试

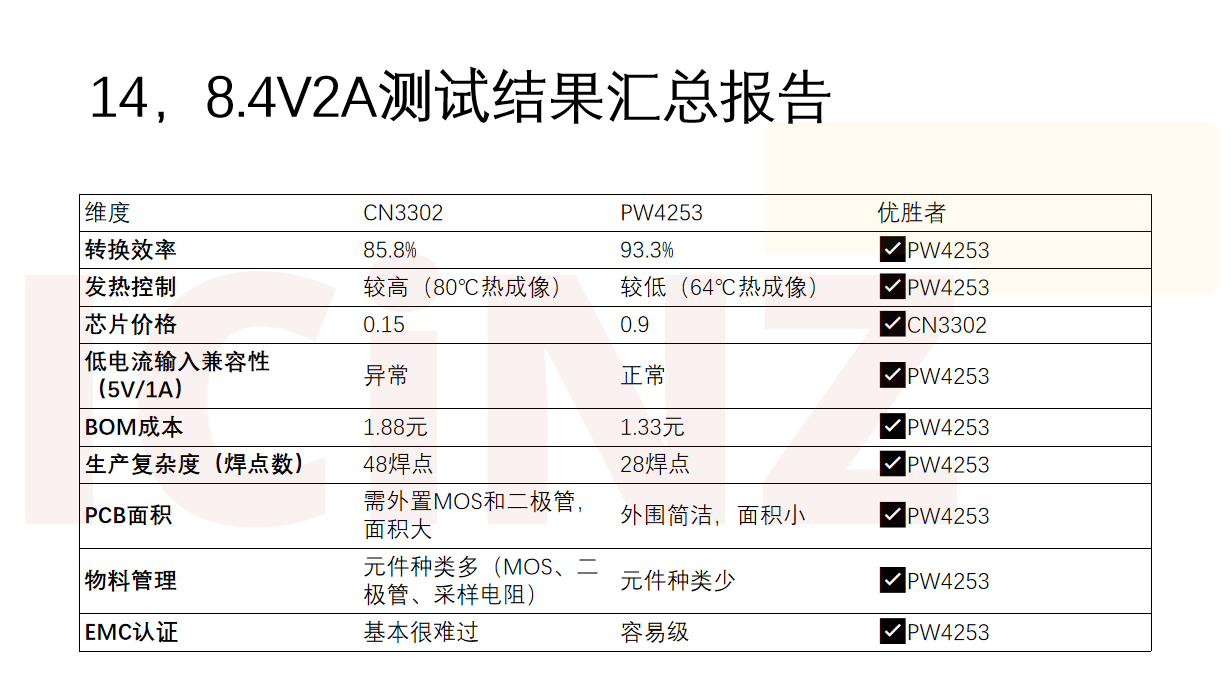

   14，8.4V2A测试结果汇总报告
2. 概述和测试项目

CN3302 因其小型封装化和价格低，受到了很多热爱，为此我们降进行一项对比测试。

                  型号                类型                        充电电压/电流                    输入电压

本测试针对 CN3302（外置MOS异步升压）   （8.4V 0.5A-2A）                2.75V-6.5V

                  PW4584A（内置MOS异步升压）   （8.4V 0.5A-1A）              3.60V-6.0V

                  PW4253（内置MOS同步升压）     （8.4V 1.1A-2A）              4.50V-5.8V

三款充电管理芯片，在 8.4V 输出条件（分别按 1A 和 2A 额定负载）下，系统性地评估其 转换效率、温升特性 以及 关键电气性能。测试涵盖效率、芯片表面温度、输入/输出特性、保护功能及 EMI 测试等项目，旨在量化三款芯片在实际应用中的性能差异

1，概述和测试项目

测试分为六大模块：

效率测试（额定输入电压）

温度测试（芯片表面温度（热电偶测试仪）、红外热成像温度分布）

输入/输出特性（电压和电流数据）

保护功能验证（过压保护，向下兼容充电器功能）

EMI 预指引（设计要点）

不同充电器充电测试（5V1A, 5V3A ,笔记本USB口）

长期稳定性测试（条件不足，不做测试）

11，8.4V1A测试结果汇总报告

1. 性能方面

PW4253 全面领先：效率高达 94%，实际充电电流最大（1.112A）,温升最低（表面仅34℃），且全场景兼容。

CN3302 效率偏低（88%），且在 5V/1A 输入下异常（可能是输入欠压或启动问题），热成像温度达到60℃。

PW4584A 效率与 CN3302 接近，但温度更高（热成像64℃），不过5V1A输入正常，兼容性完好。



2. 成本与生产

BOM 总成本：差异很小，CN3302 略低（1.2938元）,PW4584A 略高（1.3378元），PW4253 中间（1.3124元）

焊点数量：PW4253 最少（28个） → 贴片加工成本最低，可靠性更高。CN3302 焊点最多（48个）， 因使用了两个功率 MOS 和更多阻容， PW4584A中间（33个）

IC 单价：CN3302 最便宜（0.15元），但外围元件多；PW4253 IC 最贵（0.90元），但外围精简（无需外部功率 MOS）。

11，8.4V1A测试结果汇总报告

3. 外围电路复杂度

CN3302：需要 2 个 MOS（PMOS+NMOS）、2 个 SS34、多个电容，设计相对复杂，占板面积大。

PW4584A：只需 1 个 SS34、比 CN3302 简洁很多。

PW4253：无需SS34，仅需电感、电容和几个电阻，电路最简单，适合紧凑型设计和温度要低的应用。

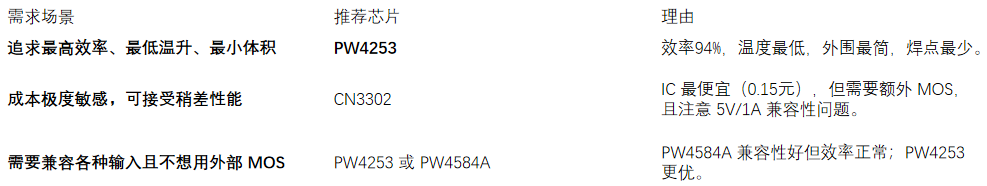

4，选型建议

5，EMC 特性

PW4253                 简单级                      改变电容值（规格书有）

PW4584A              简单级                       增加RC电路（规格书有）

CN3302                 非常困难级               增加RC电路和磁珠（规格书无） 过EMC不建议。
