SS8870T替代DRV8870P - 40V高耐压/单通道H桥直流有刷驱动芯片-适用扫地机、打印机等多智能领域



在做打印机、智能家居、工业设备的直流有刷驱动时，很多硬件工程师都会遇到几个经典头疼事：

高耐压、大电流驱动方案成本高，供应周期长；

分立器件做电机控制麻烦，还要额外搭电流调节电路；

堵转、过流或过热时，芯片一烧就是一大片。

如果你正在设计激光打印、扫地机、工业设备，或是其他机电一体化电机项目，这篇选型笔记可能帮你省下几轮打样调试的功夫。今天聊的主角是率能半导体的一颗单通道 H 桥驱动芯片 ——SS8870T，对标 DRV8870P 的国产替代方案。



场景拆解：耐压、电流与保护的博弈

在高电压、大电流的驱动场景中，工程师往往会优先选择 TI/DRV 系列等海外品牌方案，以确保稳定性和可靠性。但随之而来的高成本与长交期，却常常让项目推进陷入被动。为破解这一痛点，率能半导体推出自研高耐压集成驱动芯片 SS8870T，实现了国产化自主可控，是兼具高性能与成本优势的优质替代选型。



痛点直击：

高耐压与成本矛盾：传统高耐压方案成本高、交期长，难以满足量产降本需求。


电流调节电路复杂：实现电机电流限制需额外搭建电路，调试成本高，且易不稳定。


故障保护缺失：欠压、过流或过热时，芯片无法自保护，容易连带损坏前端电源或控制电路。


针对三个“头疼事”，芯片级的解法

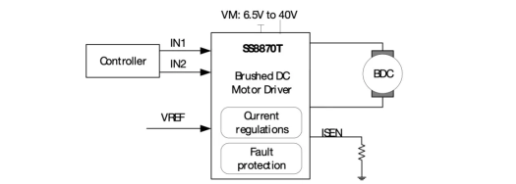

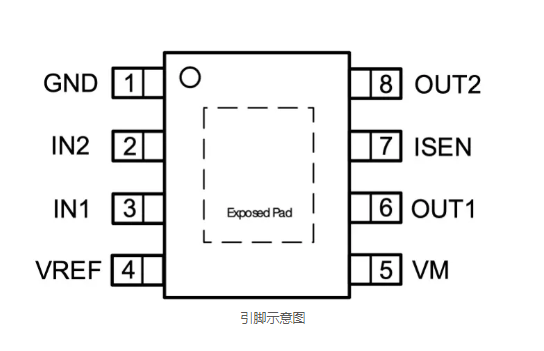

SS8870T 是一颗内置 N-MOS 单 H 桥的驱动器，我们一起来看下它怎么解决上面的坑。





头疼1：高耐压驱动方案贵、交期长

解法：芯片支持 8.5V~40V 宽工作电压范围，可覆盖绝大多数直流有刷电机的应用场景，是 DRV8870P 的直接替代方案，成本更低、供应周期更稳定，无需为进口方案的交期和成本问题发愁。



头疼2：电机电流调节麻烦，还要加额外电路

解法：芯片自带集成电流调节功能，基于模拟输入 VREF 以及 ISEN 引脚的电压（与流经外部感测电阻的电机电流成正比），能够将电流限制在某一已知水平，无需额外搭建复杂的电流调节电路，显著降低系统功耗要求，也无需大容量电容来维持稳定电压，尤其是在电机启动和停转时，调试更省心。



头疼3：堵转 / 过流 / 过热无保护，一烧一大片

解法：芯片自带硬件级的 “三板斧” 保护 ——VM 欠压保护（UVLO）、热关断（TSD）、过流保护（OCP），从根源避免故障扩大。



欠压保护（UVLO）：只要 VM 引脚的电压跌落至欠压保护的阈值，H 桥的所有 N-MOS 将关闭，直到 VM 电压上升超过 UVLO 的阈值，器件恢复工作。


热关断（TSD）：如果晶圆的温度超过芯片的安全极限，整个功率输出的 H 桥会被关断，当晶圆温度降至安全值，芯片自恢复运行。


过流保护（OCP）：如果输出电流值超过 OCP 的阈值 IOCP，且持续时间长于 tOCP，H 桥的所有 N-MOS 将关闭。经过恢复时间 tRETRY 后，H 桥会根据输入信号的状态重新使能工作，故障持续则循环保护，从根源避免故障扩大

Layout避坑小贴士（干货收藏）

既然要避开坑，画板子时这几点值得留意：

VM 电源引脚退耦：虽然芯片集成了基础稳压能力，但 VM 引脚到地之间必须紧靠引脚放置一个 0.1μF 陶瓷电容 + 一个大容量（如 47μF）电容，不然高频开关噪声容易误触发 OCP。

散热铺铜：芯片底部的散热 PAD 务必打过孔连接到大面积 GND 铜皮上。3.6A 峰值电流不算小，散热不做好，热关断阈值可能来得更早。

电流采样走线：若外接采样电阻，走线要用开尔文法，两条线平行行走、差分取电，不然大电流路径上的压降会导致电流采样不准，影响限流精度。

选型参数速查（为什么选它）

典型应用场景


打印机

扫地机器人



做工业驱动，芯片选型决定了你后续是花时间调试供电兼容性，还是花时间排查散热与故障问题。如果这篇笔记对你梳理 H 桥驱动选型有帮助，欢迎点个推荐。
