CKS32F107xx 低功耗模式概述

1.低功耗模式介绍

在系统或电源复位以后，微控制器处于运行状态。当CPU 不需继续运行时，可以利用多种低功耗模式来节省功耗，例如等待某个外部事件时。用户需要根据最低电源消耗、最快速启动时间和可用的唤醒源等条件，选定一个最佳的低功耗模式。

CKS32F107xx 有三种低功耗模式：

（1）睡眠模式：Cortex-M3 内核停止，所有外设包括 Cortex-M3 核心的外设，如NVIC、系统时钟(SysTick)等仍在运行；

（2）停止模式：所有时钟都已停止，HSI 和 HSE 进人关闭状态。但 Flash 和 SRAM 将会继续保持电源供应；

（3）待机模式：所有时钟都已停止，内核 1.5V 电源关闭，只有备份寄存器和待机电路维持供电，寄存器和 SRAM 内容全部丢失。

表1 三种低功耗模式

2.待机模式介绍

（1）进入待机模式

可以通过设置独立的控制位，选择以下待机模式的功能：

a、独立看门狗(IWDG)：退出待机模式可通过写入看门狗的键寄存器或硬件选择来启动IWDG。一旦启动了独立看门狗，除了系统复位，它不能再被停止；

b、实时时钟(RTC)：通过备用区域控制寄存器(RCC_BDCR)的RTCEN位来设置； c、内部RC振荡器(LSI RC)：通过控制/状态寄存器(RCC_CSR)的LSION位来设置；

d、外部32.768kHz振荡器(LSE)：通过备用区域控制寄存器(RCC_BDCR)的LSEON位设置。

（2）退出待机模式

当一个外部复位(NRST引脚)、IWDG复位、WKUP引脚上的上升沿或RTC闹钟事件发生时，微控制器从待机模式退出。从待机唤醒后的代码执行等同于复位后的执行除了电源控制/状态寄存器(PWR_CSR)，所有寄存器被复位。

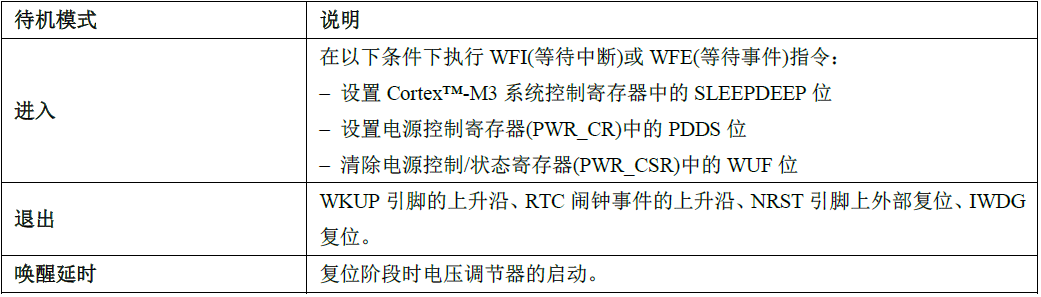

表2 待机模式

CKS32F107xx 待机模式实验

1.CKS32F107xx软件代码

void Sys_Enter_Standby(void)

{

RCC_APB2PeriphResetCmd(0X01FC, DISABLE);         //复位所有IO口

RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR, ENABLE);

PWR_WakeUpPinCmd(ENABLE);

PWR_EnterSTANDBYMode();  //进入待机（standby）模式

}

2.实验结果

在 室温 25℃，3.3V供电，LSI、RTC 开启，IWDG 关闭，进入 Standby 模式，测得电流消耗大约 4uA，在规格书标注范围之内。

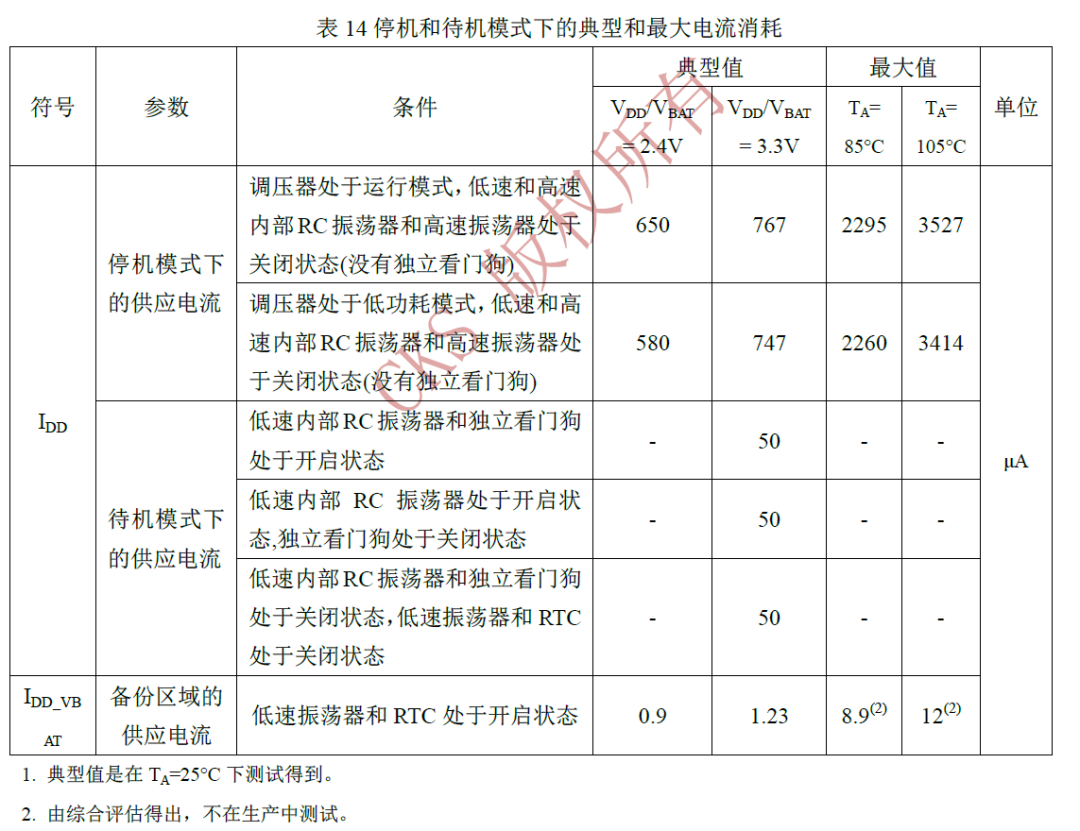

表3 停机和待机模式下的典型和最大电流消耗
