以太网时代的“黄金频率”——有源晶振25MHZ

在晶振的整数频率俱乐部中，25MHZ 是一个不折不扣的“网络原住民”。它不像10MHZ那样服务于仪器仪表，也不像12MHZ那样见证单片机时代——25MHZ的崛起，与以太网的全球普及密不可分。

打开任何一台路由器、交换机、网卡或嵌入式网络设备，你几乎总能在PCB上找到一颗印着“25.000”的晶振。它是100Mbps以太网物理层（PHY）芯片的标配参考时钟，也是千兆以太网常用时钟架构的重要节点。在当今这个万物互联的时代，25MHZ可能是地球上装机量最大的网络时钟频率之一。

亿晶振业电子，深耕晶振制造二十多年的源头厂家，今天要为你拆解的，就是这颗承载了互联网底层脉动的 25MHZ DIP14全尺寸有源晶振——它的网络基因、工程价值，以及我们如何让它在你需要的时候，永远不断供。

25MHZ：以太网物理层的“标准心跳”

为什么是25MHZ成为以太网的时钟基准？答案藏在IEEE 802.3标准定义的数据速率里。

100Mbps以太网（快速以太网）使用125MHz的符号速率，每个符号传输4位数据。125MHz ÷ 4 = 31.25MHz，而31.25MHz通常由25MHZ通过一个5/4倍频PLL生成：25 × 5/4 = 31.25，简洁的分数倍频，PLL实现简单，杂散抑制良好。千兆以太网的125MHz时钟同样可以通过25MHZ的5倍频生成：25 × 5 = 125。因此25MHZ成为从百兆到千兆以太网PHY芯片最通用、最标准的参考时钟输入。

25MHZ的另一个数学优势是它的因数结构：25 = 5 × 5。这使得它可以方便地生成5MHZ和1MHZ等十进制规整频率，同时也能通过与2和4的倍频/分频组合生成50MHZ、100MHZ、125MHZ等网络设备常用时钟。

在实际应用中，25MHZ常见于以下场景：

以太网交换机和路由器：百兆和千兆PHY芯片的参考时钟

嵌入式网络模块：物联网网关、工业以太网终端、智能家居设备

光纤收发器和媒体转换器：光电转换设备中的时钟基准

网络摄像头和视频传输设备：需要精确网络时钟来同步视频帧

Wi-Fi接入点和无线基站：有线回传接口的参考时钟

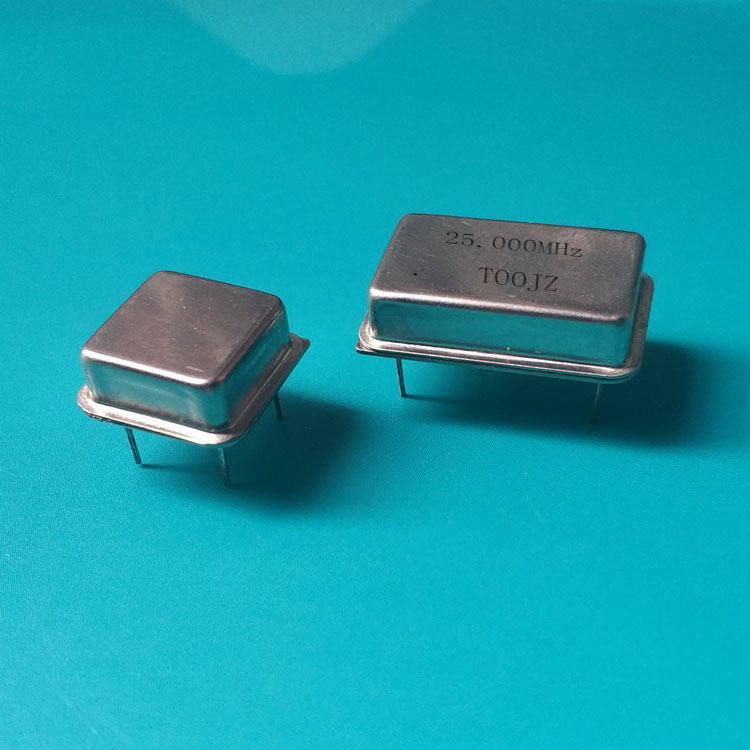

亿晶振业电子把25MHZ封装在DIP14全尺寸外壳（长方形20.32*12.5*7MM）中。对于网络通信设备而言，时钟的长期稳定性直接决定了数据传输的误码率和链路的可靠性。全尺寸封装的充裕内部空间让石英晶片在工作时受到的机械应力更小，老化漂移更低，长期频率一致性更好。在电信机房和数据中心的常年不间断运行中，这种物理层面的可靠性优势会被时间不断放大。如果标准7MM高度限制了PCB布局，我们还支持定制5MM的紧凑高度。

精度分级：从网络级到计量级

同样的25MHZ，用在普通路由器和用在电信级核心交换机中，精度需求不可同日而语。亿晶振业电子按需提供两套清晰分级的精度方案：

常规精度（满足大多数网络与嵌入式应用）

常温频差：默认±20PPM，可在±10PPM至±50PPM之间指定

温度频差：默认±30PPM，可在±10PPM至±50PPM之间指定

工作温度范围：默认-20℃至70℃，也可选-10℃至60℃或-40℃至85℃

对于通用以太网PHY时钟、嵌入式网络模块等场景，这套参数已经足够可靠。以太网PHY芯片通常能容忍±50PPM甚至±100PPM的时钟偏差，±20PPM的默认精度留有充足的余量。

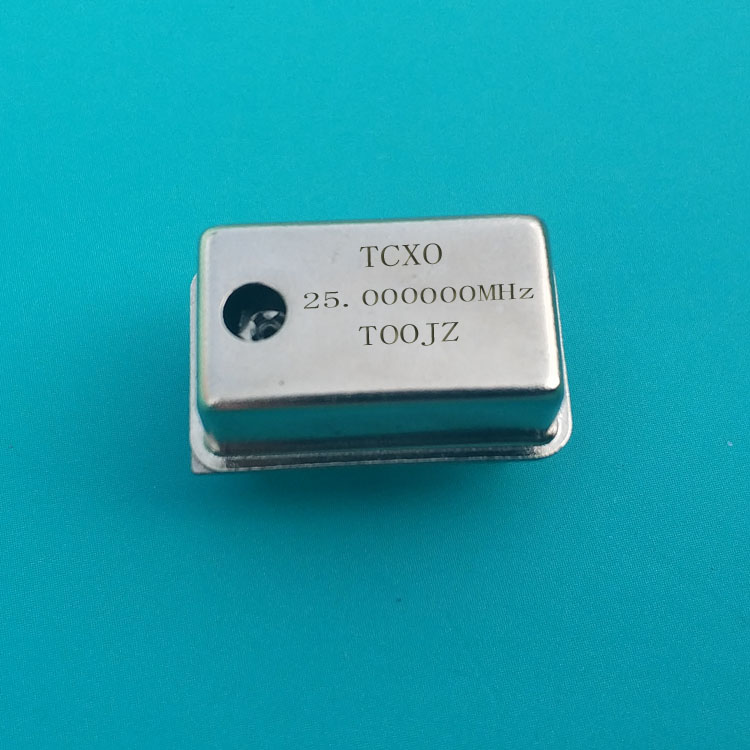

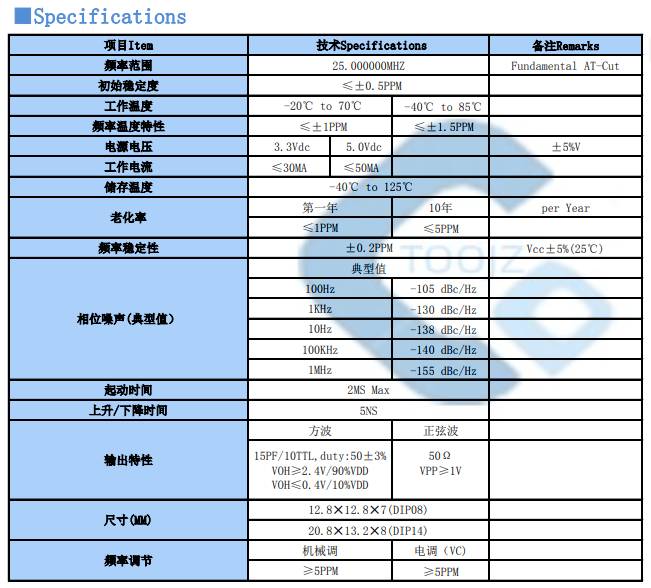

高精度（计量级，需特别备注）

25℃恒温条件下，工作精度可达 ±0.1PPM

25MHZ的±0.1PPM意味着什么？频率偏差不超过±2.5HZ，每个周期40纳秒的偏差不超过±0.004皮秒。这种精度的晶振通常出现在电信级核心路由器的时钟基准、网络测试仪器的参考源、或对时钟同步有极高要求的精密网络设备中。需要此项精度的客户，请下单时务必与客服明确沟通，我们将从水晶晶片筛选到封焊老化全线走精度优先的工艺路线。

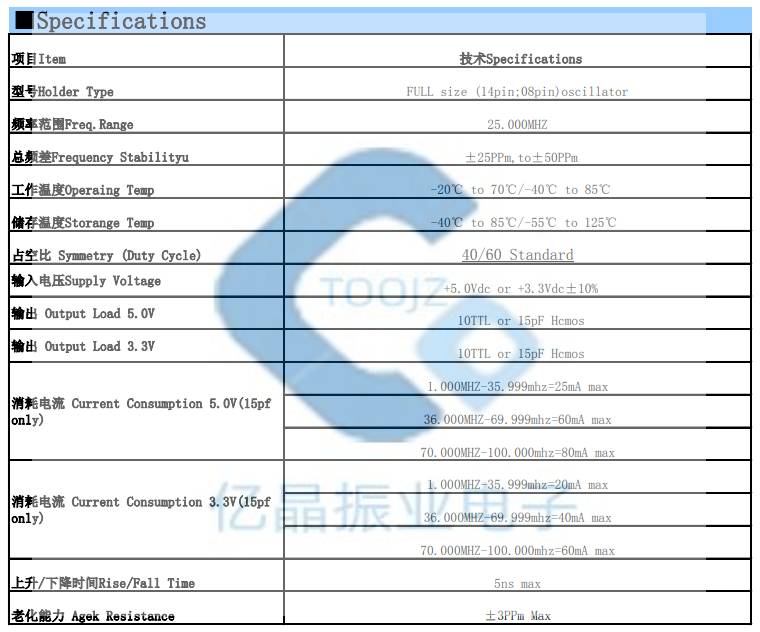

电气参数速查卡

频率：25MHZ

直插封装：DIP14全尺寸（长方形20.32*12.5*7MM）、DIP08半尺寸（正方形12.8*12.8*6.8MM），均可定制5MM高度

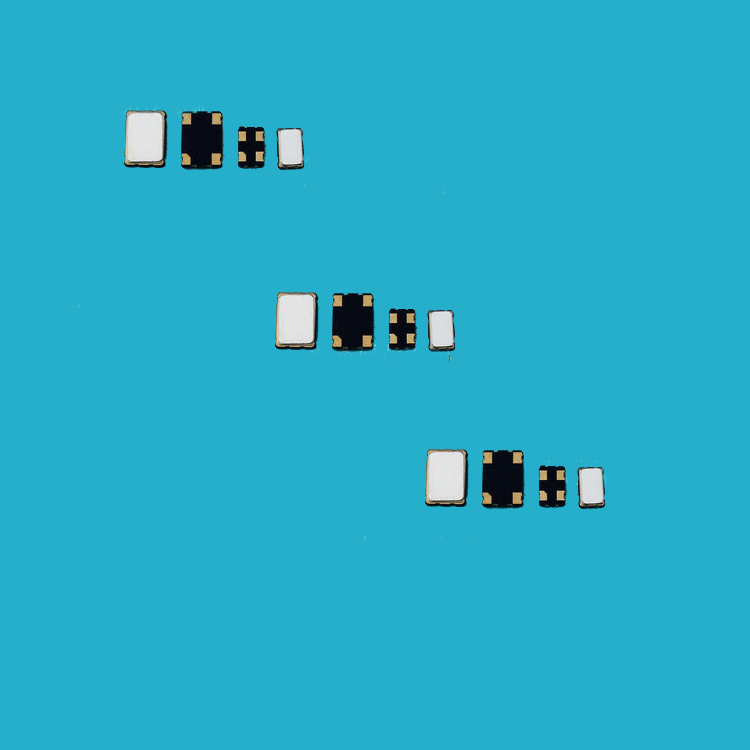

贴片封装：7050（7*5*1.4MM）、5032（5*3.2*1.3MM）、3225（3.2*2.5*1.2MM）

供电电压：1.8V、2.5V、3.3V、5V可选，默认出货3.3V

输出波形：默认方波，TTL和CMOS兼容

波形快速自检：用万用表直流电压档测量输出脚，方波的直流偏置约为电源电压的一半。5V供电时约2.5V，3.3V供电时约1.65V——上电后第一道排查，这个经验方法简单可靠

工作电流：一般小于50mA，具体数值请下载对应规格书

印字须知：印字上小数点后面“0”的个数是厂内编码规则，与频率精度无关，选型时不必因印字而纠结

安装三大铁律

电压波动必须小于10%。有源晶振内部集成了振荡IC，过压冲击可能造成永久性损坏，这不是警告，是红线。

静电防护不可松懈。焊接和拿取时请佩戴防静电手环，操作台面铺设防静电台垫。晶振对静电的敏感度，请参照MOS管来对待。

脚位核对是第一道工序。DIP14外壳正面有标记定位点，对应下方引脚即为第一脚，特征是直角。直插晶振第一脚为悬空（NC）
