车载接口用SOD-323封装ESD二极管，选什么型号好？

SOD-323封装ESD二极管在实际应用中，是非常常见的。比如东沃DW03DLC-B-S，工业级ESD保护器件， 是一款‌3.3V 双向 ESD 静电保护二极管‌，采用‌SOD-323 封装‌，具有‌超低结电容‌和‌350W 峰值脉冲功率‌，广泛用于以太网、USB 等接口防护。DWESD1LIN是东沃DOWO推出的一款车规级LIN 总线专用 ESD 静电保护二极管，符合 AEC-Q101 认证，适用于汽车传感器/执行器等 LIN 接口的静电与瞬态浪涌防护。除了DW03DLC-B-S、DWESD1LIN之外，东沃还生产哪些型号呢？如何选型选用呢？





ESD二极管选型的核心参数

东沃FAE工程师建议ESD二极管选型时应重点关注以下参数：

1）工作电压（VRWM）：需大于或等于被保护信号线的最高正常工作电压，避免器件误导通。常见电压等级有3.3V、5V、12V、24V、36V、48V、60V等。

2）结电容（C j）：对于高速总线（如FlexRay、CAN、LIN、USB），需选择低电容器件（通常<10pF，甚至亚pF级）以减小信号衰减。

3）峰值脉冲功率（PPP）：反映器件对浪涌电流的耐受能力，典型值为350W（8/20µs波形），适用于大多数车载瞬态干扰。

4）钳位电压（VC）：在ESD或浪涌事件中，实际加在被保护芯片上的电压应低于其损伤阈值。

5）ESD防护等级：应符合IEC 61000-4-2标准，通常要求接触放电和空气放电均达到±30kV（Level 4）。

6）AEC-Q101认证：这是车规级器件的“入场券”，确保器件通过了高温、高湿、温度循环、HTRB等可靠性测试。



东沃SOD-323系列ESD二极管型号概览

查阅“东沃产品选型表”可知，东沃推出的SOD-323封装ESD二极管，有工业级和车规级之分。车规级ESD二极管的不仅需要满足电气性能要求，还必须通过AEC-Q101认证，以适应汽车行业的严苛环境。



1）东沃SOD-323工业级ESD常用型号：DW03D-B-S、DW03DLC-B-S、DW05D-S、DW05D-B-S、DW05DLC-B-S、DW08DLC-B-S、DW12D-S、DW12D-B-S、DW12DLC-B-S、DW15D-B-S、DW15DLC-B-S、DW18D-B-S、DW18DLC-B-S、DW24D-B-S、DW24DLC-B-S、DW36D-S、DW36D-B-S、DWGB4510S3、DWNC3D27V1BC、DWNC3D48V1B、DWSLC03DA-A、DWSLC24D-B、GBLC03C、GBLC05C、SD03C、SD05C、SD12C、SD15C、SD24C、SD36C、SD48C、SD60C……





2）东沃SOD-323车规级ESD常用型号：DW03D-B-AT-S、DW03DLC-B-AT-S、DW05D-AT-S、DW05D-B-AT-S、DW05DLC-B-AT-S、DW08DLC-B-AT-S、DW12D-AT-S、DW12D-B-AT-S、DW12DLC-B-AT-S、DW15D-B-AT-S、DW15DLC-B-AT-S、DW18D-B-AT-S、DW18DLC-B-AT-S、DW24D-B-AT-S、DW24DLC-B-AT-S、DW36D-AT-S、DW36D-B-AT-S、DWESD1LIN、DWNC3D27V1BC-Q、DWNC3D48V1B-Q、SD03C-Q、SD05C-Q、SD12C-Q、SD15C-Q、SD24C-Q、SD36C-Q、SD48C-Q、SD60C-Q……



东沃SOD-323系列车规ESD二极管典型应用

1）LIN总线防护：DWESD1LIN

LIN（Local Interconnect Network）总线常用于车窗、座椅、传感器等低速车身控制，工作电压为12V，通信速率最高20kbps。虽然速率不高，但LIN节点数量多，且直接由蓄电池供电，易遭受抛负载、静电等干扰。





东沃DWESD1LIN专为LIN总线设计，关键参数：

· 反向工作电压：15V/24V（覆盖12V系统及可能的电压波动）

· 结电容：28pF（与LIN的上升/下降时间匹配，不影响信号完整性）

· ESD等级：IEC 61000-4-2 ±30kV（接触/空气）

· 峰值脉冲功率：450W

· 认证：AEC-Q101

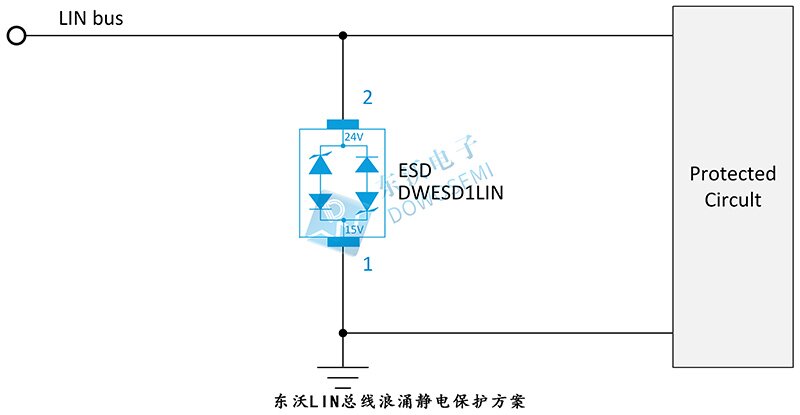

选型理由：单向或双向均可满足LIN物理层要求，其钳位电压能有效保护LIN收发器，同时1µA低漏电流保证待机功耗极低。方案中常采用单个DWESD1LIN对地连接，简洁高效。



2）FlexRay通讯总线防护：DW24DLC-B-AT-S

FlexRay用于线控系统、高级驾驶辅助等对实时性要求高的场景，数据速率达10Mbps，工作电压为3.3V或5V，但共模电压可能达到24V（如总线短路到电源）。此时需选用高工作电压、超低电容的双向器件。

DW24DLC-B-AT-S特性：

· 工作电压：24V（双向，可应对共模过压）

· 结电容：0.6pF（典型值）——确保10Mbps信号几乎无失真

· 峰值脉冲电流：8A（8/20µs），钳位电压54V

· ESD等级：IEC 61000-4-2 ±30kV（接触/空气）

· 认证：AEC-Q101

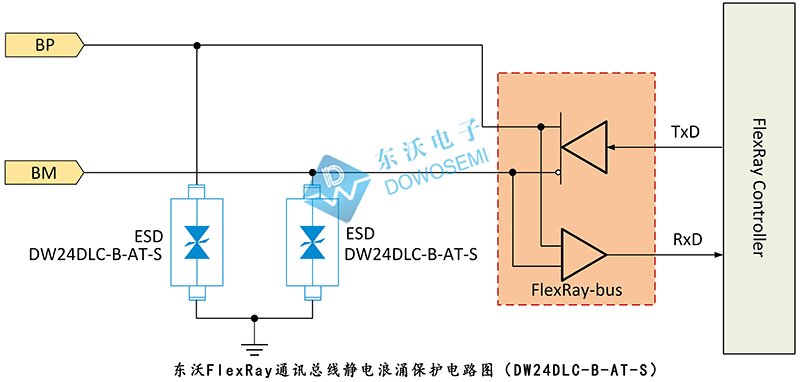

选型理由：FlexRay差分对需对地和对电源端均加保护，该器件双向特性允许正负过压冲击。0.6pF的超低电容与FlexRay信号频率（约10MHz）完美兼容，实测眼图张开充分。



SOD-323封装车规级ESD二极管在汽车电子中扮演着“隐形卫士”的角色。东沃电子提供了从3.3V到60V、高电容到超低电容的完整产品矩阵，覆盖LIN、FlexRay、CAN、传感器、以太网等所有主流车载接口。在选型时，务必先明确总线电压、速率、认证等级三大核心约束，再对照数据手册中的VRWM、Cj、VC、AEC-Q101报告做最终确认。



如需进一步的技术支持（如具体接口的保护电路图、仿真模型、样品测试），可直接联系东沃电子技术工程师。合理选型，方能确保汽车电子系统在全生命周期内安全可靠。
