美上美SIQ-02FVS3编码器关键特性

美上美（MITSUMI）编码器是日本三美电机旗下的小型增量式旋转编码器，以超薄贴片、带按压开关、15 定位为核心特点，广泛用于消费电子与便携设备。

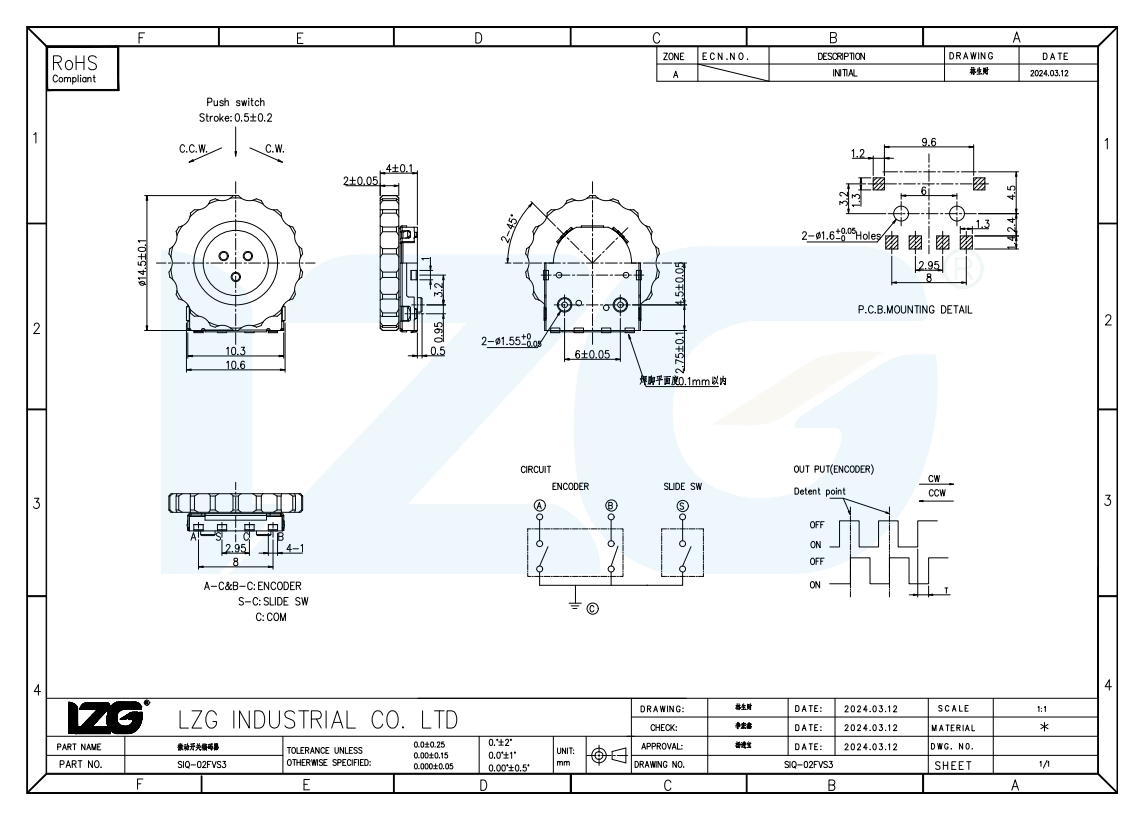

一、核心型号：SIQ-02FVS3（最常用）

类型：增量式旋转编码器（拨轮 / 滚轮型）

尺寸：11.1×10mm，厚度 4mm（薄型）

定位数：15 定位（360° 旋转，每档 24°）

结构：6PIN 贴片（SMT），带按压开关（可选）

电气参数：DC5V/10mA，A/B 相正交脉冲

机械寿命：旋转 / 按压≥5 万次

引脚定义（左→右）：A（信号）、S（开关）、C（公共端 / VCC）、B（信号）

二、其他常见型号

SIQ-02FVD3：



美上美SIQ-02FVD3编码器

三、关键特性

超薄贴片：适配 SMT 回流焊，节省 PCB 空间。

集成开关：旋转调节 + 按压确认，简化人机界面。

手感清晰：阻尼均匀，档位明确，操作反馈好。

稳定可靠：金属触点结构，抗干扰强，适合长期高频使用。

四、典型应用

数码相机 / 摄像机（变焦、菜单选择）

便携影音设备（MP3、CD 机音量 / 曲目调节）

智能小家电（控制面板、档位调节）

医疗设备、仪器仪表（参数设置）

五、替代与采购

原装：日本 MITSUMI，价格约 7–9 元 / 个。

国产替代：LZG、价格 5-5.5 元 / 个，引脚兼容、功能一致。

美上美 SIQ-02FVS3 编码器 STM32 接线 + 代码示例

一、硬件接线（6PIN 贴片编码器）

引脚顺序：A → S → C → B（公共端 C、开关 S、A 相、B 相）

表格

SIQ-02FVS3

C（公共端）    3.3V / 5V    供电（单片机 3.3V 系统优先接 3.3V）

A（A 相）    PA0    编码器 A 相脉冲

B（B 相）    PA1    编码器 B 相脉冲

S（按压开关）    PA2    按键端，内部带上拉 / 外部下拉均可

补充：

建议A、B 相外接 10k 上拉电阻（部分单片机内部上拉够用可省略）

开关 S：推荐配置内部上拉，按下为低电平

二、配置说明

采用外部中断 + 定时器扫描方式，防抖 + 精准计数，适配正反转判断、按键检测；基于标准 HAL 库，通用 STM32F1/F4/L4 等系列。

三、使用说明

正反转逻辑：顺时针旋转 enc_cnt 加，逆时针减，可根据需求互换判断逻辑。

防抖：按键做了 20ms 软件防抖，旋转中断硬件特性好，一般无需额外防抖。

电压兼容：编码器支持 3.3V/5V，STM32 3.3V 系统直接接 3.3V 即可。

：该编码器为 15 定位，旋转一格触发一次计数，和物理档位一一对应。

五、常见问题排查

计数乱跳：检查 A/B 相接线、增加外部 10k 上拉电阻，缩短走线。

按键无反应：确认引脚模式为上拉输入，排查虚焊。

只单向计数：A、B 相引脚接反，互换即可。
