电源滤波器六种接口类型、差异对比及选型指南

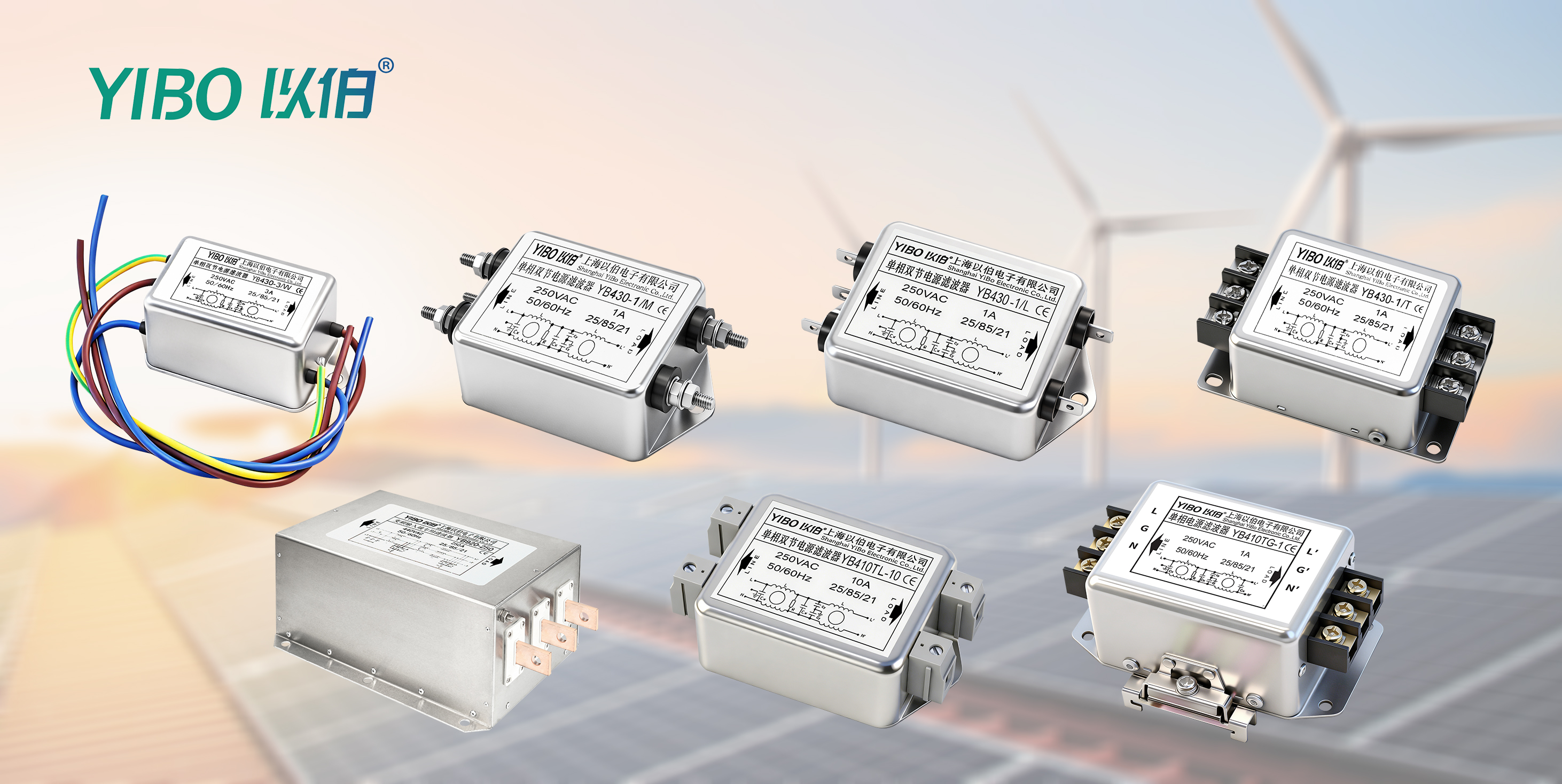

电源滤波器作为电力系统、工控设备、电子仪器的核心抗干扰器件，主要用于抑制电源谐波、电磁干扰，净化输入输出电源。其接口结构直接决定设备载流能力、安装效率、抗震性能、适配场景及维护成本。目前行业主流的引线式、插片式、螺栓式、铜排式、端子式、导轨式六种接口，在结构设计、电气特性、适用工况上差异显著。

1. 引线式

结构与材质：滤波器自带引出导线，用户可直接利用这些导出引线进行连接。

核心优势：接线极其灵活方便，省去了额外匹配端子的步骤。如果原厂提供的导线长度不足，通常还可以在订货时提出加长要求。

应用场景：适用于内部空间紧凑、布线路径复杂或需要直接焊接到电路板的小型电子设备中。

2. 插片式（焊片式）

结构与材质：端子通常为黄铜镀镍或铁镀镍，其外形和厚度专门设计用于匹配专用的接线夹（快接端子）。

连接方式：在滤波器主体固定好后，只需将带有接线夹的导线快速插入即可。

核心优势：装配效率极高，无需使用螺丝等紧固工具，非常适合自动化流水线的大规模生产。

应用场景：多用于消费电子、家用电器、小型工控设备等对装配效率要求高且电流需求适中的场景。

3. 螺栓式

结构与材质：采用螺杆/螺栓作为连接端子，物理连接极为牢固可靠。随着螺栓截面的增大，其承载的工作电流范围也随之变宽。

连接方式：需将接好线的端子套入相线螺栓，使用双扳手操作紧固（垫片贴紧后多转10°即可），以防损坏端子。

核心优势：抗振动性能极佳，接触电阻稳定，能够承受特大电流及恶劣的机械应力环境。

应用场景：广泛应用于处于运动状态或强振动环境的设备中，如军事装备、车载系统、船舰设备以及重型工业机械等。

4. 铜排式

结构与材质：引出端采用紫铜排材质，导电性能优异，长期使用不易发热，安全性高。

连接方式：安装时需对铜排的接触面进行打磨处理以确保良好接触，并使用配套的铜螺栓、垫片进行紧固。

核心优势：专为超大电流传输设计，简化了大电流环境下的现场安装流程，符合国际标准规范。

应用场景：主要适用于大功率工业设备，如250A以上的变频器输入端、光伏逆变器、风电变流器及大型UPS系统等。

5. 端子式（含栅栏式）

结构与材质：采用标准化的螺钉压接结构或栅栏式接线台，部分栅栏式产品还配有安全保护盖以防止误触带电端子。

连接方式：通过螺丝刀将剥线的导线压紧在端子孔内，操作简单直观。

核心优势：通用性强，接线清晰整齐，便于后期的维护和检修；栅栏式设计兼顾了安全性与大电流承载能力。

应用场景：广泛用于常规工业控制柜、配电箱、小功率变频器以及各类精密测试仪器中。

6. 导轨式

结构与材质：采用模块化设计，底部设有适配标准35mm DIN导轨的卡扣机构。

连接方式：无需额外打孔或使用螺丝固定，直接将滤波器“一扣即合”地卡入控制柜内的标准DIN导轨上即可，支持热插拔维护。

核心优势：极大简化了布线流程与设备安装工序，节省控制柜空间，并且便于后期的快速更换与扩展。

应用场景：高度集成化的工业自动化控制柜、新能源充电桩、医疗设备机柜以及民用建筑的智能配电箱等。

在实际工程选型时，需综合考量设备的额定电流大小、运行环境的振动等级、机柜的空间布局以及生产装配的工艺要求。例如，追求高效量产选插片式，重载抗振选螺栓式，超大电流选铜排式，而需要灵活扩容和快速部署的场景则首选导轨式。
