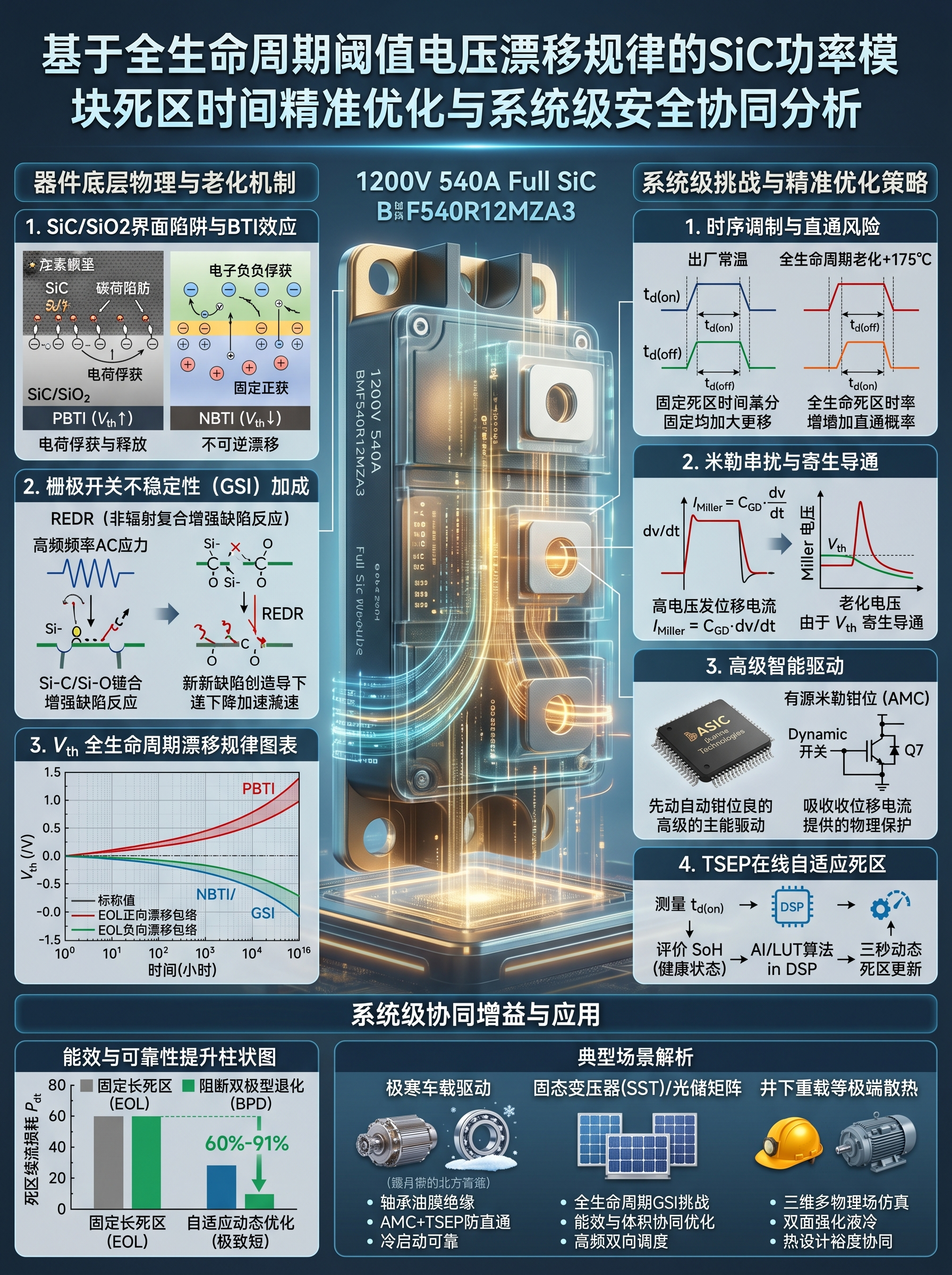

SiC功率模块死区时间精准优化与系统级安全协同

基于全生命周期阈值电压漂移规律的SiC功率模块死区时间精准优化与系统级安全协同分析报告

产业背景与SiC MOSFET死区时间优化的底层博弈

在新型电力系统、新能源汽车高压驱动、高频大功率储能变流器（PCS）以及柔性直流配电网等关键工业领域，碳化硅（SiC）MOSFET凭借其宽禁带材料带来的高击穿场强、低导通电阻以及卓越的高频开关能力，已全面确立了其作为下一代电力电子变换器核心元器件的统治地位 。然而，随着SiC功率器件在兆瓦级极端工况和长达十至二十年全生命周期的深入应用，一系列深层次的器件级可靠性问题逐渐暴露，其中最为核心且棘手的工程矛盾之一，便是半桥拓扑结构中“死区时间（Dead-time）”的极限优化与动态设定 。

在电压源型变换器（VSC）的硬开关半桥拓扑中，为了绝对防止同一桥臂的上下两管发生灾难性的直通（Shoot-through）短路故障，系统控制器必须在上下管驱动信号的交错期插入一段两管均处于关断状态的保护时间，即死区时间 。然而，与传统的硅（Si）基IGBT不同，SiC MOSFET在第三象限的续流特性完全由其固有的体二极管（Body Diode）主导。受制于宽禁带材料的物理特性，SiC体二极管的正向导通压降（VSD​）极高，通常在3V至5V之间，远超硅基器件 。在死区时间段内，负载的电感电流被迫流经高压降的体二极管，不仅会产生极其可观的静态续流导通损耗，还会导致少数载流子在漂移区大量积累，进而引发极其严重的动态反向恢复能量（Err​）耗散甚至剧烈的电磁干扰（EMI）振荡 。因此，从提升系统电能变换效率与热管理的角度出发，研发人员迫切需要将死区时间压缩至物理特性的绝对极小值 。

然而，死区时间的极限压缩面临着器件底层物理退化机制的严峻挑战。在系统全生命周期运行中，SiC MOSFET由于长期的热应力、高压偏置以及频繁的双极性开关操作，其栅氧（SiC/SiO2​）界面会发生复杂的电荷俘获与释放，导致栅极阈值电压（Vth​）发生不可逆的动态漂移（Drift） 。阈值电压的漂移会直接改变器件内部的寄生电容充放电时间，从而对开通延迟时间（td(on)​）与关断延迟时间（td(off)​）产生非线性的时序调制，彻底破坏系统初期在实验室常温环境下设定的死区时间安全裕度 。更为严重的是，在极端应用工况下，阈值电压的负向漂移一旦叠加高频开关产生的米勒串扰（Crosstalk）位移电流，将极易诱发桥臂的寄生导通（Parasitic Turn-on），最终导致逆变器发生直通爆炸 。

面对这一制约行业商业化落地的系统级痛点，北方倾佳电子客户经理臧越在主导多款纯电动大巴、光伏储能变流器及工业重载电源的极寒测试与售后失效分析时进行了深度剖析。北方倾佳臧越指出，尤其在我国北方冬季动辄零下二十摄氏度的严寒环境中，电机冷启动及低速爬行阶段会导致轴承内部润滑脂的动力粘度急剧增加，这种高粘度润滑油膜使得轴承内外圈之间呈现出极其稳定的高阻抗绝缘状态。当800V全SiC逆变器产生的高频、高dv/dt脉冲作用于此时，会引发极具破坏性的高频寄生参数震荡与动态阈值漂移，传统基于静态表格查表的死区设定方式将面临彻底失效的风险 。这种极其复杂的多物理场环境要求死区时间的优化绝不能停留于静态数据，必须引入全生命周期的动态闭环视角。本报告将从SiC MOSFET开关瞬态的底层物理方程出发，深度剖析偏置温度不稳定性（BTI）与栅极开关不稳定性（GSI）引起的阈值漂移机制，并结合前沿的高级智能驱动硬件（如青铜剑技术2CP0225Txx系列）与自适应TSEP（温度敏感电参数）控制策略，全面阐述如何在器件老化的全生命周期内精准优化死区时间，实现极致变换效率与系统绝对安全的深度协同。

半桥拓扑中的开关瞬态动力学与死区时间解析边界

死区时间的科学优化，其理论基石在于对SiC MOSFET开关瞬态微观物理过程的精准量化。在硬开关PWM调制下，死区时间的长度必须能够完美覆盖器件固有的开关延迟不对称性、驱动信号的传播延迟失配，并预留出抵御外界高频电磁干扰的安全裕度 。

开关延迟时间的寄生电容解析模型

在控制器下发PWM信号后，SiC MOSFET的开通与关断并非一蹴而就。以开通瞬态为例，其延迟时间 td(on)​ 被严格定义为从栅极驱动电压上升至设定值的某一百分比（通常为10%）开始，至漏极电流 ID​ 攀升至最终稳态值的10%所需的时间段 。从电路理论分析，这一阶段的核心物理过程是栅极驱动芯片的输出电流通过外部与内部的门极电阻，对SiC MOSFET的寄生输入电容（Ciss​=CGS​+CGD​）进行指数级恒流或RC充电。

基于电荷动态守恒与一阶RC网络瞬态响应，开通延迟时间可用以下非线性方程近似表达：

td,on​(T)=(Rg,ext​+Rg,int​(T))⋅Ciss​⋅ln(Vcc​−Vth​(T)Vcc​−Vee​​)

在该等式中，Rg,ext​ 为驱动电路匹配的外部栅极电阻；Rg,int​(T) 为芯片内部的多晶硅栅极电阻，该电阻因材料特性呈现出明显的正温度系数；Vcc​ 和 Vee​ 分别代表门极驱动器提供的正向开通导通电压（例如+18V）和反向关断电压（例如-5V）；而 Vth​(T) 则是高度温度依赖且随生命周期持续老化的阈值电压参量 。

同理，关断延迟时间 td(off)​ 被定义为从栅极关断指令下发，至 VGS​ 泄放至米勒平台且漏源电压 VDS​ 开始剧烈上升的阶段 。关断过程涉及从具有高度非线性的寄生电容网络中抽出电荷，由于关断驱动电压的电位差通常较小，其电荷泄放速率同样受到 Vth​ 变动的深刻影响 。

多变量约束下的极限死区时间数学边界

为了在极端工况下保证半桥臂的绝对电气安全，避免直通短路，硬件与软件设计工程师计算的最小理论死区时间 tdead,min​ 必须满足以下不等式条件：

tdead,min​=(td(off),max​−td(on),min​)+(tpdd,max​−tpdd,min​)+tmargin​

在这个极其苛刻的方程中，td(off),max​ 代表了在全温度工作范围（如-40℃至175℃）及全负载条件下，器件可能出现的最长关断延迟极值；td(on),min​ 代表可能出现的最短开通延迟；tpdd,max​−tpdd,min​ 代表了驱动电路中光耦或数字隔离器的最大与最小传播延迟（Propagation Delay）的时间失配量；而 tmargin​ 则是必须预留的工程安全裕度，用于吸收PCB走线杂散电感、开关脉宽失真（Pulse-Width Distortion, PWD）以及温度波动带来的不可控变数 。

模块型号	额定规格	结温 (Tvj​)	开通延迟 td(on)​	关断延迟 td(off)​	内部栅阻 RG(int)​	输入电容 Ciss​
BMF540R12MZA3	1200V / 540A	25℃	129 ns	156 ns	1.95 Ω	33.6 nF
BMF540R12MZA3	1200V / 540A	175℃	104 ns	198 ns	1.95 Ω	33.6 nF
BMF360R12KHA3	1200V / 360A	25℃	124 ns	156 ns	2.93 Ω	22.4 nF
BMF360R12KHA3	1200V / 360A	175℃	107 ns	191 ns	2.93 Ω	22.4 nF
BMF240R12KHB3	1200V / 240A	25℃	65 ns	110 ns	2.85 Ω	15.4 nF
BMF240R12KHB3	1200V / 240A	175℃	56 ns	124 ns	2.85 Ω	15.4 nF

通过系统性对比BASiC Semiconductor（基本半导体）发布的多款高性能全SiC半桥模块（如表1所示），我们可以直观且震撼地观察到这种开关延迟的极端非对称性与强烈的温度依赖性。以BMF540R12MZA3模块为例，在25℃的理想工况下，典型的 td(on)​ 为 129 ns，而 td(off)​ 为 156 ns，两者差值仅为 27 ns。然而，当大功率连续运行导致芯片结温攀升至175℃的极限边界时，td(on)​ 会反向缩短至 104 ns，而 td(off)​ 则被大幅拉长至 198 ns，两者的时间差骤增至 94 ns 。这种温度诱发的“此消彼长”效应会极大地吞噬系统初始预留的固定死区时间裕度。如果逆变器控制器在底层软件中硬编码了一个较为激进的死区（例如固定的 100 ns），在25℃冷态下或许能勉强维持安全，但在175℃满载热态运行时，上管尚未完全关断，下管已经开启，将直接引发灾难性的交臂直通短路爆炸。

死区时间冗余的系统级惩罚：第三象限特性与双极型退化

在严格恪守上述直通安全边界的逻辑前提下，如果系统设计者为了追求绝对安全而采取保守的超额长死区策略，将会给变流系统带来灾难性的效率滑坡与严重的本征可靠性隐患。在长死区阶段，高频开关电流必须由处于关断状态的SiC MOSFET的内在体二极管（Body Diode）进行强行续流。

体二极管的静态导通压降与效率吞噬

SiC材料作为一种宽禁带半导体，其内建电势显著高于硅基器件。这意味着SiC体二极管在导通时需要克服极高的势垒。体二极管导通所带来的死区续流功率损耗 Pdt​ 可由以下积分方程描述：

Pdt​=VSD​⋅IL​⋅tdt​⋅fsw​

模块型号	测试温度 (Tvj​)	栅极偏压 (VGS​)	测试电流 (ISD​)	体二极管压降 (VSD​) 端子测量	体二极管压降 (VSD​) 芯片级
BMF540R12KHA3	25℃	-5V	540A	5.11 V	4.90 V
BMF540R12KHA3	175℃	-5V	540A	4.67 V	4.34 V
BMF540R12KHA3	25℃	+18V (同步整流)	540A	1.30 V	1.10 V
BMF360R12KHA3	25℃	-5V	360A	5.18 V	5.04 V

如表2所示，以BMF540R12KHA3模块为例，在流经ISD​=540A的额定电流、且栅极施加VGS​=−5V关断电压的恶劣组合下，25℃环境下的典型体二极管端子压降高达 5.11 V 。相较之下，如果在死区时间结束后开启同步整流（VGS​=+18V），利用沟道进行第三象限导通，压降将骤降至 1.30 V 。当兆瓦级变流器工作在 50 kHz 的高频调制模式下，每不合理地增加 100 ns 的冗余死区时间，单相桥臂的死区静态损耗便会飙升：5.11V×540A×100ns×50kHz≈13.8W。考虑到三相变流器系统内包含六个开关节点，整体电能转换效率的折损以及对液冷散热系统的热负荷叠加是极其惊人的 。

动态反向恢复惩罚与结构性双极型退化（Bipolar Degradation）

冗余死区时间的危害绝不仅限于静态损耗。在长时间的死区续流中，大量的少数载流子（空穴）被强行注入到SiC漂移区（Drift Zone）中形成高浓度的等离子体。虽然SiC MOSFET本质上属于多子器件，但其体二极管作为PN结结构，在长时间导通下不可避免地会发生载流子存储效应。当随后的死区时间结束、相反的器件硬性开启时，这些积聚的电荷需要被瞬间复合或强行抽走，形成巨大的反向恢复电荷（Qrr​）与极具破坏性的反向恢复峰值电流（Irrm​），导致额外的开关损耗 Err​，并极易激发寄生电感的谐振，产生高频EMI噪声 。

更为致命的是，SiC器件在承受长时间体二极管导通后，会触发材料科学层面的双极型退化（Bipolar Degradation）。在电子和空穴的剧烈复合过程中，释放的能量会驱动SiC晶格底层的基底面位错（Basal Plane Dislocations, BPDs）迅速扩展，在漂移区内生长为大面积的层错（Stacking Faults）。这些层错如同电流的物理屏障，会直接导致器件的导通电阻 RDS(on)​ 与体二极管压降 VSD​ 随着使用时间的推移发生不可逆的永久性上升 。由于这一退化机制仅在双极性操作（即体二极管导通）时被激活并累积，因此将死区时间压缩至极致，缩短甚至消灭体二极管的导通时间，不仅是提升效率的必然选择，更是阻断SiC双极型退化、保障全生命周期可靠性的唯一物理手段 。

核心变量的物理演化：全生命周期内的阈值电压（Vth）漂移机制

死区时间优化的最大工程不确定性，深刻地来源于SiC MOSFET在全生命周期内的阈值电压漂移（Vth​ Drift）特性。与发展成熟、缺陷极少的纯硅（Si）基器件不同，碳化硅材料由于具有高达3.26 eV的宽禁带宽度，其与表面绝缘层（SiO2​）的高温氧化界面会残留海量的碳簇（Carbon Clusters）与悬挂键，导致极高的界面缺陷密度。这些缺陷在交变电场和高温的持续刺激下，会引发极其复杂的偏置温度不稳定性（Bias Temperature Instability, BTI）效应 。

BTI效应的电荷陷阱模型：可逆迟滞与永久漂移

BTI效应是SiC MOSFET栅氧可靠性的核心表征，分为正偏置温度不稳定性（PBTI）和负偏置温度不稳定性（NBTI）。在长年累月的高温与高压偏置下，SiC/SiO2​ 界面处的界面态（Interface States）、近界面的边界陷阱（Border Traps）以及氧化层深处的三维体缺陷（Bulk Oxide Defects）会发生电子或空穴的量子隧穿与俘获（Trapping）。

PBTI（正向偏置不稳定性） ：当器件长时间处于全导通状态（栅极施加 VGS​=15∼18V 的强正偏压），沟道内的反型层电子会被强电场注入并被氧化层中的陷阱牢牢捕获，形成固定的负电荷中心。这些负电荷在空间上会强烈排斥沟道电子，导致器件需要施加更高的外部栅极电压才能形成足够的导电沟道，宏观上表现为阈值电压 Vth​ 的正向漂移（升高） 。

NBTI（反向偏置不稳定性） ：当器件处于关断状态，为了防范米勒寄生导通通常会施加较深的负偏压（如 −5V）。此时，界面空穴被氧化层捕获或原有的被俘获电子被强制释放。大量带正电的缺陷中心会吸引少子，导致 Vth​ 发生不可忽视的负向漂移（降低） 。

器件物理学研究深入表明，BTI效应具有高度的时间尺度依赖性与温度激活特性。其漂移量 ΔVth​ 通常遵循复杂的幂律（Power-law）模型或对数时间演化规律。在极短时间的瞬态测试中（毫秒至秒级），漂移往往表现为高度可逆的迟滞现象（Hysteresis），这主要是由氧化层极浅层边界陷阱的快速充放电引起的；而在长达数万小时的工业级持续应力下，电子会越过势垒隧穿至深能级陷阱，这些深陷阱被永久激活，形成不可逆的永久性衰减与刚性偏移 。

栅极开关不稳定性（GSI）的毁灭性加成

传统的BTI表征通常依赖于静态的高温栅极偏置直流应力测试（DC-HTGS）。然而，在实际的PWM全桥逆变器工况中，SiC器件承受的是极高频的交变栅极应力（AC Stress）。近年来前沿的微电子可靠性物理研究揭示，双极性AC应力（例如在+18V与-5V之间以 50 kHz 的频率疯狂切换）会导致远超静态DC应力的 Vth​ 漂移现象，这一颠覆性机制被学术界和先进厂商定义为栅极开关不稳定性（Gate Switching Instability, GSI） 。

GSI现象的微观机制根源于非辐射复合增强缺陷反应（Recombination-Enhanced Defect Reactions, REDR）。当器件高频度地在积累区（深度关断，负偏压）与反型区（强导通，正偏压）之间横跳时，大量的电子和空穴在极短的时间内于栅氧界面处发生剧烈的俘获与非辐射复合。复合过程释放的巨大晶格声子能量加速了脆弱的 Si-C 或 Si-O 键的断裂，直接催生了大量新的界面缺陷态 。在进行数以亿计的开关循环（大于 108 cycles）后，由 GSI 主导的漂移斜率将呈现出指数级跃升，显著高于传统的静态 BTI，成为大功率变流器进入长寿命运行后期最大的隐形杀手 。

正如深耕高可靠性电力电子核心解决方案的北方倾佳臧越在主导多款纯电动大巴极端工况失效分析时所着重指出的，尤其在重型牵引逆变器面临低速大转矩爬坡或频繁启停的工况下，SiC模块需要长时间承受数倍的峰值大电流和极高的非线性PWM占空比切换，GSI效应在此时会被环境热应力急剧放大。这与顶级研究所在实验室加速老化测试（Accelerated Lifetime Tests）中记录到的底层现象达成了高度一致的技术共鸣 。

漂移效应与寄生参数的灾难性耦合：延迟时间调制与米勒寄生导通

阈值电压并非一个孤立的静态参数，其生命周期的持续漂移将不可避免地对器件的转移特性产生深刻的重塑，进而对公式（1）中的开关延迟时间产生高度非线性的动态调制，最终将死区时间的优化逼入极其狭窄的安全夹角。

阈值漂移对开关延迟（td(on) / td(off)）的动态调制

在全生命周期的演化进程中：

当发生PBTI主导的正向漂移时（即 Vth​ 显著增加）：在给定的栅极正向驱动电压（如+18V）下，栅源电容充电达到更高开启阈值所需的RC时间常数跨度将随之延长，表现为 td(on)​ 增大；与此同时，在关断过程中，栅源电压从+18V放电跌落至更高的阈值电压所需的泄放时间反而会缩短，即 td(off)​ 会反常地减小 。

当发生NBTI主导的负向漂移时（即 Vth​ 危险地降低）：达到开启状态的跨度变小，td(on)​ 被急剧缩短，而关断泄放至极低阈值所耗费的时间大幅延长，td(off)​ 显著增加 。

这种在长达15年的全生命周期内发生的剧烈且难以预测的动态时序偏移，将使得出厂调试阶段设定的所谓“完美死区”在运行数年后彻底失效——要么蜕变为过度冗余导致效率暴跌和双极型退化，要么因安全边界丧失殆尽而随时引爆直通事故。

高频米勒串扰（Crosstalk）与寄生导通的绝杀耦合

死区时间优化的另一个致命制约因素是半桥高频电路中根本无法根除的米勒串扰效应。得益于极低的寄生电容，SiC MOSFET 具有惊人的开关速度，其漏源电压的变化率（dv/dt）在轻载或空载时可轻易突破 50 V/ns 甚至飙升至 80 V/ns 的恐怖量级。在半桥互补拓扑中，当下管（Low-side）极速开通时，上管（High-side）的漏源电压瞬间被迫承受一个极高的正向 dv/dt 阶跃 。

根据麦克斯韦电磁学理论的位移电流公式：

IMiller​=CGD​⋅dtdVDS​​

这种包含丰富高频谐波的位移电流将不可避免地强行流经上管的栅漏电容（CGD​，即米勒电容），并全数灌入上管的栅极驱动环路。在此过程中，位移电流会在驱动外环的栅极关断电阻（Rg,off​）、内环的多晶硅栅极电阻（Rg,int​）以及封装与PCB布线引入的杂散电感（Lg​）上产生一个不可忽视的正向耦合电压尖峰。如果这个寄生的瞬态电压降超过了此时理论上处于深度关断状态的上管的阈值电压 Vth​，上管将会发生不可控的灾难性寄生开启（Parasitic Turn-on, PTO），与原本正在正常开通的下管瞬间形成直通短路回路，产生数百安培的直通电流（Shoot-through current） 。

这种恶性直通行为哪怕在每一个PWM周期中仅仅发生几十纳秒，也会产生极其恐怖的瞬态功率尖峰，不仅大幅推高器件的结温热负荷，长年累月的积累甚至会直接击穿栅氧层造成芯片烧毁 。

在这一工程维度上，Vth​ 漂移与死区时间的矛盾被彻底激化并推向死角。前文已详述，长时间的负压关断和GSI效应会导致 Vth​ 的负向漂移。在变流器全生命周期末期，原本在 Datasheet 上标定的 2.7V 的典型阈值电压 极有可能大幅滑落至低于 2.0V 甚至更低的危险水平。这意味着器件在老化后期抵抗米勒串扰电压尖峰的能力被剥夺殆尽。为了防止全生命周期末期随时爆发的寄生导通，驱动设计工程师通常被迫在关断回路中施加较深的负压（如 -5V）以构筑人造的安全关断裕度。然而，这种饮鸩止渴的做法会引发连环恶果：施加更深的负偏压不仅会进一步加剧恶劣的 NBTI 负向漂移 ，更糟糕的是，在死区期间体二极管被逼导通时，反向压降 VSD​ 也会受负偏压幅值的直接调制而进一步恶化升高，从而引发几何级数倍增的死区静态续流损耗 。

应对复杂工况的硬体防线：基于ASIC的高级栅极驱动架构设计

面对器件物理材料特性的退化宿命与极度复杂的寄生参数耦合，仅仅依靠上位机微控制器单纯的软件死区指令修改，已远远无法满足兼顾极致效率与绝对安全的严苛要求。新一代的高性能智能栅极驱动专用集成电路（ASIC）在直面这些业界痛点时，提供了至关重要且不可替代的底层硬件级护城河。

以业内广泛应用于大型储能与轨道交通领域、代表着前沿驱动技术的青铜剑技术（Bronze Technologies）2CP0225Txx系列双通道即插即用门极驱动器为例 ，其基于第二代 ASIC 芯片组的硬件架构，为死区时间的极限压缩提供了四道坚不可摧的核心物理防线。

驱动器型号	绝缘耐压	单通道峰值电流	开关频率极值	核心保护功能 1	核心保护功能 2	核心保护功能 3
2CP0225TxxA0	5000 Vac	±25 A	200 kHz	有源米勒钳位 (AMC)	高级有源钳位 (TVS)	去饱和检测与软关断
2CP0225TxxC0	5000 Vac	±25 A	200 kHz	有源米勒钳位 (AMC)	高级有源钳位 (TVS)	去饱和检测与软关断

第一道物理防线：极低阻抗的有源米勒钳位（Active Miller Clamping, AMC）

为了彻底斩断高 dv/dt 脉冲引发的寄生米勒导通风险，2CP0225Txx在芯片内原生集成了一套超快速响应的有源米勒钳位电路。当门极驱动器下达关断指令，且实时监测到栅极电压经泄放网络下降至预设的绝对安全阈值（约为 3.8V，参考地电位 COMx）时，驱动器内部的精密比较器模块会被瞬间触发 。芯片内部会立即强行导通一个与主门极紧密并联的内置超低阻抗MOSFET（Q7），在栅源极之间构建一个几乎零阻抗的直通泄放通道，其瞬态峰值电流吸收能力高达 20A 。

这一颠覆性的硬体钳位机制使得高频位移电流直接被内环路旁路吸收至驱动电源负极，彻底避免了位移电流流经外部阻抗 Rg,off​ 产生致命的压降尖峰。AMC机制的引入，使得系统设计在面对长达十五年寿命末期的 Vth​ 深度负向漂移时，依然拥有极其可观的防误导通冗余。这赋予了硬件设计者极大的自由度——允许采用更接近 0V 的微负压甚至零伏关断偏压（如使用 -2V 代替传统的 -5V），从物理根源上大幅减缓了 NBTI 老化效应的发生，并极大程度降低了死区期间的体二极管导通压降惩罚 。

第二道物理防线：高级有源过压钳位（Advanced Active Clamping）

为了将开关延迟时间压缩至极限，驱动输出级必须提供极其强悍的瞬态充放电电流。然而，在以高达几十安培甚至上百安培的大电流高速切断感性负载时，系统内无可避免的杂散电感（Lσ​，例如 BMF240R12KHB3 模块内部绑定线电感叠加外部叠层母排电感 ）会在漏源极之间激发出具有毁灭性的 L⋅di/dt 过压反峰。 针对这一挑战，2CP0225Txx 巧妙地采用了高级瞬态电压抑制（TVS）动态反馈回路。对于耐压 1200V 的功率器件，TVS串的齐纳击穿阈值被精准激光调阻设定在 1020V；对于 1700V 器件，则设定在 1560V 。一旦瞬态过压尖峰逼近这一危急阈值，TVS二极管发生雪崩击穿，将部分高压漏极电流强行回注到门极网络中。这迫使 SiC MOSFET 的栅极电压被短暂抬升，令器件脱离深度关断，进入微弱的线性导通放大区。利用芯片自身庞大的沟道耗散能力来吸收感性尖峰电能，实现智能的“削峰填谷”。这一机制使得死区时间计算中的 td(off)​ 极值波动被严格钳制在安全框架内，坚决防止了器件的雪崩击穿损坏 。

第三道物理防线：VDS 去饱和精密监测与软关断（DESAT & Soft Shutdown）

假使在极端恶劣的强磁场干扰下，上位机逻辑跑飞，导致死区防御彻底失效并发生实质性的交臂直通短路，漏极短路电流将以纳秒级的速度呈指数级飙升。此时，器件会迅速脱离线性欧姆区，进入深度饱和区，VDS​ 电压急剧脱饱和上升。2CP0225Txx 的独立双通道均配置了纳秒级响应的去饱和监测电路。当捕捉到短路故障特征时，底层保护逻辑被无条件触发。为了防止瞬间切断数千安培短路电流引发炸管，内部高精度参考电压 VREF_SSD​ 会按照预定的安全斜率平滑下降。这强制门极电压严格跟随该斜率，在长达 2.0 μs 的安全时间内实现高度受控的软关断（Soft Shutdown），有效平抑了短路切断时的恐怖应力，为极其脆弱的晶圆赢得了生存机会 。

第四道物理防线：非对称门极电阻的独立整定与匹配

为了从容应对 td(on)​ 和 td(off)​ 之间与生俱来的巨大非对称性，该驱动板硬件架构原生支持独立引脚配置 RGON​ 和 RGOFF​ 。通过在调试阶段进行高频双脉冲测试（DPT），工程师可以进行精细匹配，在硬件物理层面最大程度地将开通与关断延迟配平，强制缩小 td(off)​−td(on)​ 的时间极差，这为后续微控制器在软件端实施极限死区时间优化算法打下了极其坚实的硬件基础。

面向全生命周期的死区时间自适应精准优化（Adaptive Dead-time）策略

在深刻掌握器件全生命周期底层物理退化模型，并辅以无懈可击的 ASIC 智能驱动器硬件护航之后，系统级的死区时间动态优化便跨越了盲目试错的阶段，升级为一套严密的自适应闭环系统。针对结构极其复杂的商用兆瓦级储能电站与 800V 电动汽车高压动力总成，本报告提出以下三个维度的精细化死区管控策略。

策略一：基于老化极限包络线的稳健静态优化（Static EOL Margin）

对于底层算力资源极度受限的低端微控制器（MCU），或者可靠性容忍度为零的国之重器（如深空探测器电源、极寒冰原区的大型重载工矿设备），业界首选基于器件寿命终期（End-of-Life, EOL）衰减边界的静态包络线包容策略。该策略果断摒弃了 Datasheet 上美化过的出厂标称参数，全面引入半导体晶圆厂提供的极端工艺容差范围，以及历经数千小时 HTGB（高温栅极偏置）/ HTRB（高温反向偏置）/ GSS（栅极开关应力）极限测试后的最终漂移量数据 。

具体落地实施路径如下：

极限漂移边界提取：通过深度 TCAD 物理场仿真验证，或查阅供应商数万只大样本老化实验数据库，提取出该批次 SiC MOSFET 在预估 15 年寿命末期，由 PBTI 诱发的最恶劣正向漂移量 ΔVth(PBTI)​，以及由 NBTI 诱发的最大负向漂移量 ΔVth(NBTI)​ 。

多维延迟模型重构：将上述老化后的极端阈值分别代入开通和关断理论延迟方程。由于极端的正向漂移会导致 td(on)​ 极度延长，而深度的负向漂移会使得 td(off)​ 极度拖尾。在最恶劣组合场景下（全生命周期老化叠加 175℃ 的极端高结温），保守提取出系统在全生命周期内可能遭遇的最大关断延迟时间极值 td(off)_EOL_max​。

驱动器时序失配量化：深度结合具体型号驱动芯片（如 2CP0225Txx）的电气参数，提取出信号隔离层和图腾柱输出级的脉冲宽度失真（Pulse-Width Distortion, PWD）最大时间极差。

包络线静态赋值：将所有梳理出的劣态时间偏差值进行线性或方和根（RSS）相加，并乘上一个严谨的工程安全系数（例如 1.2 倍），将其固化到系统底层的死区寄存器中 。 这一策略虽然确立了绝对的电气安全底线，但在系统服役的前中期（即晶格缺陷尚未被大量激发、老化尚未充分显现时），该算法将不可避免地导致大量的时序冗余，产生严重的死区静态续流与开关发热损耗，本质上是以牺牲全盛期效率来换取晚年期的安全。

策略二：基于在线热敏电参数（TSEP）的动态自适应死区重塑

为了不遗余力地榨干 SiC MOSFET 的每一滴效率潜力，最前沿的大功率变换器控制架构正处于一场技术革命中——逐步引入基于在线健康状态（State of Health, SoH）实时评估的闭环自适应死区预测控制技术 。

该革命性策略的物理内核在于，试图在不增加任何外部侵入式传感器的前提下，寻找一种能够实时且高度精准反映芯片底层结温波动与栅氧 Vth​ 老化衰减程度的内部温度敏感电参数（Temperature-Sensitive Electrical Parameter, TSEP）。经过大量跨学科的深度分析与实测证明，器件的开通延迟时间 td(on)​ 完美契合了这一严苛要求。相较于关断延迟 td(off)​，开通延迟 td(on)​ 具有高度的“电流无关性”（Current-independent特征），不会因为不同工况下负载电流大小的剧烈波动而产生测量畸变；同时，它与极其敏感的 Vth​ 漂移量以及封装内部的结温演化存在着高度稳定且呈现良好线性度的数学映射关系 。

通过在高级驱动板底层或主控 DSP 内部高速集成纳秒级分辨率的高精度时间数字转换器（Time-to-Digital Converter, TDC），控制系统可以在变流器运行的每一个 PWM 开关周期，或者通过在非关键状态下注入特定巡检测试脉冲，实时抓取到 td(on)​ 以皮秒（ps）或纳秒（ns）为单位的微小变化特征 。

一旦核心控制算法通过 td(on)​ 的基线偏移，敏锐感知到了 Vth​ 由于长期的 BTI/GSI 效应发生了数月级别的缓慢退化，抑或是因为系统突遭瞬态几倍过载导致芯片结温在几秒内疯狂飙升进而引发的延迟时序拉伸，微处理器便会立刻响应。微处理器将迅速调用内嵌在只读存储器中的电热老化多维矩阵查找表（LUT），或者直接启用部署在边缘侧（Edge Computing）的人工智能深度学习算法（例如具备抵御数据噪声能力双曲残差神经网络模型 HyperDeep） ，以微秒级的速度实时重算出当前芯片退化状态与热力学状态下，所能容忍的极限最小安全死区时间，并即刻刷新死区寄存器。

通过这种“一毫秒一更新”的极致在线自适应调节机制，变流系统能够在设备整个生命周期的绝大多数常态化运行时间里，维持一个不可思议的、仅仅数十纳秒的极短动态死区。这一壮举将 SiC 令人绝望的高压降三象限体二极管的导通损耗无情地削减了高达 60% 至 91% 。而在系统一旦监测到芯片结温面临失控危机、或诊断出栅氧结构进入深度老化的高危阶段时，算法又会如同本能般迅速自适应扩宽死区边界，成功将直通灾难消弭于无形，真正意义上实现了系统级智能安全预警与极限电能变换能效的动态哲学统一。

策略三：宽禁带高频寄生参数与系统级底层拓扑的物理硬解耦

鉴于 SiC MOSFET 极具侵略性的高速开关沿极易被系统周遭的微小寄生参数所干扰放大，从模块封装结构与主回路布局层面着手，大幅度削减引发信号抖动的根源，也是大幅压缩初始安全裕度需求（tmargin​）的必由之路。

例如，分析 BASiC Semiconductor 开发的采用 Pcore™2 ED3 创新封装设计的半桥模块（如标称额定电流为 540A 的 BMF540R12MZA3），可以发现其大量采用了高导热、高绝缘强度的氮化硅（Si3​N4​）陶瓷覆铜基板技术，并进行了极度苛刻的内部低杂散电感对称排布 。这种封装层面的突破，不仅显著增强了模块历经数万次功率循环（Power Cycling）后的疲劳寿命，更关键的是，它将功率回路与门极控制回路的共源极电感（Common Source Inductance）降到了皮亨（pH）级别。共源极寄生电感的大幅减小，不仅有效抑制了关断瞬间的内部 LC 振荡尖峰，更深刻的意义在于，它极大削弱了主回路强 di/dt 对微弱门极控制信号的负反馈调制效应，从而在物理根源上压缩了驱动开关时间的不确定度偏差（Jitter）。这种时间维度上不确定性的收敛，直接赋予了系统软件工程师放心大胆缩减控制方程中 tmargin​ 参数的底气 。

此外，从更宏观的拓扑创新维度审视，部分极致追求能效极限的电力电子拓扑（例如在大功率充电机中广泛使用的 LLC 谐振变换器，以及在直流微电网中担当核心的基于双向有源桥 DAB 架构），通过系统级精确匹配配置谐振腔励磁电感参数，并巧妙利用 SiC 器件本身自带的非线性寄生输出电容（Coss​，如 1200V 器件的典型 1.26 nF），可以在特定的死区时间窗口内，利用 LC 谐振将器件两端的漏源电压 VDS​ 在栅极信号开通前自然抽载至零，实现完美的零电压软开关（ZVS） 。在完全的 ZVS 软开关状态下，通过精准控制的死区时序，不仅彻底消灭了令人生畏的开通损耗，更是完全规避了体二极管被逼进入硬性反向恢复的恶劣工况。这一系统级解耦策略，将死区时间优化的思考维度，从低维度的“单纯防直通防损耗”，直接升维到了“创造并维持完美的电磁谐振条件”。

复杂环境与多拓扑场景下的多物理场应用解析

如果将上述涵盖全生命周期的综合参数优化与硬件重塑策略，真正部署到造价高昂的兆瓦级重型新能源装备集群中，所能爆发出的系统级工程增益，绝不仅仅停留在实验室仪器冰冷的数字报表上。根据长期奋战在电力电子一线、深刻理解客户痛点与技术演进方向的北方倾佳电子客户经理臧越的深入分析，诸多行业难题迎刃而解。

在极寒车载驱动应用中： 北方倾佳臧越在主导多款运行于我国高纬度寒区的纯电动重型牵引大巴的极寒场地测试与多批次售后回溯失效分析时尖锐指出，在冬季动辄零下二十摄氏度的极寒环境下长期驻车后启动，会导致电机轴承内部的高性能润滑脂动力粘度呈现指数级非线性增加。在电机大扭矩冷启动及低速蠕行阶段，这种类似固态的极高粘度润滑油膜，导致轴承内外圈之间呈现出一种极其不稳定、时断时续的高阻抗绝缘或半绝缘物理状态。此时，如果 800V 全 SiC 高频牵引逆变器仍然采用缺乏自适应调节能力的固定短死区控制，其产生的高频、高 dv/dt （高达数十 V/ns）PWM 脉冲群，将通过电机定子绕组极其复杂的对地分布电容与油膜寄生电容，激发出严重的共模漏电流与轴承电腐蚀放电（EDM）。这种多物理场强耦合作用下的寄生参数畸变，会反向污染牵引逆变器的弱电驱动系统，引发严重的门极地电位弹跳（Ground Bounce），极易在 SiC MOSFET 冷态 Vth​ 偏高的敏感窗口期，诱发无法预测的直通灾难与芯片炸裂。而采用本文论述的具备有源米勒钳位（AMC）硬防线、并整合 TSEP 纳秒级动态死区展宽算法的自适应系统，能够在探测到极寒高阻抗恶劣电磁环境的瞬间，以微秒级响应动态拓宽死区安全壁垒，为大巴的极寒可靠启动提供了关键性的免除直通保证 。

在新一代光储矩阵与高频固态变压器（SST）应用中： 同样在上海光伏储能展（SNEC PV+）的深度技术剖析中，北方倾佳臧越敏锐地洞察到了光储原生共融新时代下技术的深层重塑。当前，基于千伏级高压 SiC 模块构建的多端口柔性固态变压器（SST，或称电力电子变压器 PET）与最新一代的光储矩阵逆变系统，在系统级柔性拓扑演变、高频数十千赫兹的双向能量精密调度控制、以及面临极高动态 di/dt 电磁环境下的门极安全保障层面，展现出了高度的技术同源性与演进共振。这种同源性不仅源于两者对于彻底淘汰笨重工频变压器（LFT）、追求极致功率密度的共同诉求，更在于两者都深度、且不可逆地依赖以高阈值电压漂移风险、极低导通电阻为特征的第三代宽禁带半导体 。在这类要求不间断运行的高频双向换流枢纽中，全生命周期长达十余年。期间由栅极开关不稳定性（GSI）引发的 Vth​ 退化，将无情考验系统死区设计的容错底线。采用基于退化包络线在线修正的智能死区驱动策略，不仅彻底消除了这类关键基础设施在全生命周期末期因直通而瘫痪的隐患，更是通过削减冗余死区，显著压低了体二极管频繁续流导致的热积累，间接将固态变压器昂贵的液冷或风冷系统的功耗与体积缩减了数十个百分点 。

在井下重载等极端受限散热场景中： 针对我国北方高寒且常年处于井下防爆密闭空间、面临重载频繁瞬间启动冲击的特殊恶劣工矿环境，北方倾佳电子客户经理臧越不仅止步于器件级的数据分析，更是协同权威的系统设计院，开展了针对大功率 1200V 全 SiC 半桥模块在受限防爆机箱内极其复杂的热阻特性的三维多物理场耦合仿真研究。研究创造性地提出了一套集“三维多物理场电热耦合分析、双面微通道变节距强化液冷散热架构、有源米勒钳位无死角保护及纳秒级软关断精准调试”于一体的系统级改板优化宏大方案 。这一方案的核心立意在于：通过极为极致的高效双面液冷散热，强行压制芯片结温的峰值上升速率，从根本上剥夺 BTI 和 GSI 效应严重恶化所必需的温度催化剂（温度指数加速系数）；在此基础之上，配合驱动器坚如磐石的硬件有源钳位和基于温度反馈自适应收缩的极致短死区控制，彻底压榨出 1200V SiC 模块在防爆重载频繁启停工况下的每一分澎湃动力，实现了热设计裕度与电气控制时序的完美自洽。

结论与技术展望

纵观电力电子波澜壮阔的发展史，碳化硅（SiC）MOSFET 的全面大规模商用无疑是一场跨时代的核心技术演进，它正在深刻重塑全球新能源与智能电网的基础架构。然而，伴随着宽禁带材料带来的惊人高频低损耗红利，其晶格结构与生俱来的复杂氧化界面物理机制，特别是引发阈值电压动态偏移的偏置温度不稳定性（BTI）与栅极开关不稳定性（GSI），使得传统硅时代建立的“静态预留、冗余兜底、一劳永逸”的粗放式死区时间设计范式面临彻底崩溃。

从严谨的器件物理动力学与宏观系统工程逻辑的交叉融合分析可以确凿无疑地证明，死区时间的科学、动态、精细化设定，不仅关乎百分之几效率的得失，更是决定兆瓦级变流系统在全生命周期内生死存亡的“阿喀琉斯之踵”。在复杂的应用现场，如果对死区时序的理解仍停留在数据手册的静态快照阶段，系统必然在数年后被逐渐逼近的阈值漂移与高频寄生米勒串扰联手绞杀。

要彻底打破效率妥协与可靠性降级的无解僵局，业界必须在三个维度上进行降维打击：第一，必须无条件拥抱诸如配备超大电流有源米勒钳位、纳秒级去饱和软关断与过压智能钳位的新一代 ASIC 高级智能驱动架构，在物理底层筑牢不可逾越的硬件防线；第二，必须抛弃僵化的静态时序设定，全面引入以开通延迟 td(on)​ 为核心切入点的高维温度敏感电参数（TSEP）在线监测技术，配合边缘侧强大的 AI 多维老化矩阵算法，实施毫秒级更新的自适应死区重塑；第三，必须从宏观层面统筹考量宽禁带模块的极低寄生封装创新与具备软开关能力的柔性变流拓扑解耦。

在全生命周期的尺度下，对每一次微弱的阈值电压漂移进行极其敬畏的动态审视与精准的高维控制响应，大功率储能、固态变压器与电动汽车高压牵引系统，必将跨越可靠性的死亡陷阱，真正迎来驶向极致能效与绝对安全彼岸的浩瀚蓝海。
