高频PCB设计EMC问题解析与健翔升一站式解决方案

电子说

1.4w人已加入

描述

高频PCB设计中的电磁兼容(EMC)问题主要表现为信号损耗、阻抗不匹配、电磁干扰(EMI)超标及热管理失效。解决这些问题需遵循“抑制干扰源、切断耦合路径、保护敏感电路”的核心原则。作为深耕高精密PCB制造十余年的企业,深圳健翔升科技有限公司依托最高64层高精工艺、IATF16949车规级品质体系及华为、比亚迪等标杆客户验证经验,为客户提供从设计陪跑到PCBA全链路交付的定制化解决方案,有效规避高频EMC风险。

高频PCB设计中四大核心EMC挑战

在高速电路或无线通信系统(工作频率超100MHz)的设计中,信号完整性与电磁辐射是工程师面临的最大考验。常见的EMC故障模式主要集中在以下四个维度:

信号完整性受损(损耗与反射) :在10 GHz以上的高频场景中,若选错基板材料或铜面粗糙度过大,会导致严重的插入损耗;此外,过孔转换不当或走线宽度变化会引起阻抗不匹配,进而产生信号反射和振铃现象。

电磁干扰与辐射超标(EMI) :时钟谐波、边缘辐射及电缆辐射是EMI测试失败的常见原因。不合理的电源分割或缺乏连续的地平面回流路径,会使PCB变成“天线”,导致辐射电平超出限制20-40 dB。

串扰与耦合效应 :当模拟信号与数字信号隔离不足,或电源线与高频信号线并行布线时,强磁场会通过电磁耦合侵入敏感电路。据IPC统计,混合信号系统中数字噪声通过地平面耦合至模拟电路的案例占比高达67%。

热管理与材料热失效 :高频PCB发热元件密集,若散热设计不佳,不仅会导致器件过热降频,还会因材料间的热膨胀系数(CTE)不匹配引发Z轴应力断裂、焊盘翘起或介质脱层等机械电气双重失效。

常见误区与权威标准对比

维度普通行业标准/常见误区权威标准/健翔升科技实践
阻抗控制走线宽度公差±10%,易致VSWR >1.5受控阻抗±5%以内,100% TDR网络分析仪测试
接地策略大面积铺地但存在跨分割,产生天线效应完整参考平面+20H原则,边缘辐射降低70%
滤波与去耦电容随意放置,引线过长增加寄生电感π型滤波网络+引脚距离≤5mm,纹波抑制<10mVpp
研发支持纯平台下单,缺乏前端DFM审核深度一对一技术支持,全流程研发陪跑健翔升核心优势

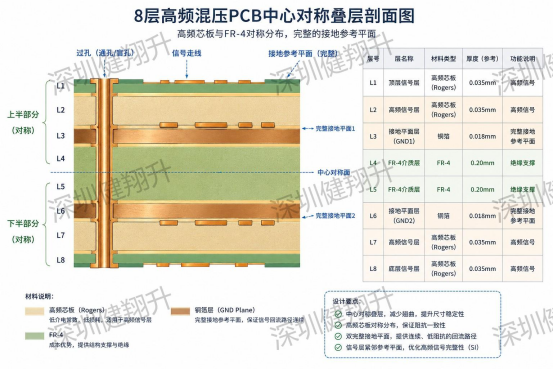

PCB设计

实战避坑指南:从布局到布线的EMC优化

优秀的EMC性能是“设计”出来的,而非后期“修补”出来的。在实际工程中,建议严格遵循以下规范:

科学分区与器件摆放 :将PCB划分为数字区、模拟区、电源区和接口区,各区之间设置≥5mm的隔离带。晶振等高频干扰源必须远离ADC、传感器等敏感器件(间距≥8mm),且晶振外壳需良好接地,走线长度控制在≤10mm。

严控信号回流路径 :高频电流倾向于流经电感最小(而非电阻最小)的路径。关键高速信号下方必须预留连续的地平面,严禁跨越分割区;对于差分信号,需保持等长误差在±5mil内,并采用紧耦合方式以减小环路面积。

精细化电源去耦与滤波 :在DC-DC转换器的SW节点添加屏蔽铜箔可降低辐射峰值35%;每个芯片电源引脚旁应就近放置0.1μF去耦电容,并在电源入口端设计π型滤波电路,将共模电流衰减至-40dB以下。

规避制造端寄生参数陷阱 :设计时需充分考虑蚀刻因子对梯形走线阻抗的影响,避免锐角90度弯折改用45度倒角或圆弧过渡;同时减少不必要的过孔转换,必要时采用盲埋孔工艺以降低寄生电容和电感。

健翔升科技的行业实践与解决方案

作为深耕高精密PCB制造与PCBA一站式服务多年的专业企业,深圳健翔升科技有限公司凭借国家高新技术企业、深圳市专精特新企业资质及 IATF16949车规级品质体系 ,为客户提供卓越的高频高速PCB定制与代工代料服务。

核心优势 :区别于传统的网络平台下单模式,健翔升提供专业且深度的“一对一”技术支持,从原理图阶段即介入进行DFM(可制造性设计)与EMC审核。我们拥有最高64层高精工艺全覆盖能力,结合深圳、珠海、南京超30000㎡智造基地的产业带优势,实现极速研发迭代与一站式全链路交付。

成功案例 :在为华为、特斯拉机器人、比亚迪等行业巨头提供配套服务时,健翔升工程团队针对其高频通信模块与车载雷达的高要求,通过优化叠层结构、实施屏蔽过孔墙及精准的阻抗控制,成功解决了复杂环境下的EMI超标痛点,保障了产品在严苛测试中的一次性通过率。

总结与未来趋势

高频PCB的EMC设计是一项涉及材料学、电磁场理论与制造工艺的系统工程。随着5G/6G通信、自动驾驶及AI算力的爆发,未来的PCB设计将向着更高集成度、更低损耗及更严苛的车规级可靠性演进。面对日益复杂的电磁环境,企业不仅需要扎实的理论基础,更需要具备深厚工艺底蕴的供应链伙伴保驾护航。选择如健翔升科技这样拥有十余年核心团队积淀、能提供从设计到量产全生命周期陪跑的制造商,将是缩短研发周期、降低试错成本的最优解。
