高频高速PCB最具性价比材料选择：从参数本质到工程落地的实战指南

在高频高速PCB设计中，“性价比”并非单纯追求低价，而是寻找性能、加工良率与综合成本的黄金平衡点。本文深度解析PTFE、碳氢树脂与PPO等主流材料的Dk/Df特性，揭示铜箔粗糙度对信号损耗的隐性影响。结合健翔升科技在最高64层高精工艺及车规级品质管控上的实战经验，为5G通信、AI服务器及汽车雷达等领域提供兼顾极致性能与量产稳定性的选型策略。

高频高速板材的核心参数与性价比逻辑

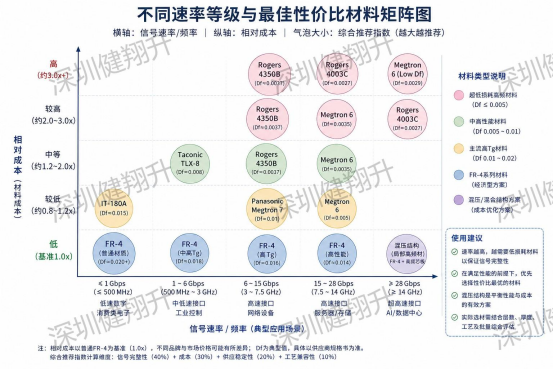

高频高速信号的传输质量直接受制于介电常数（Dk）和介质损耗因子（Df）。Dk决定了信号传播速度与阻抗匹配，而Df则直接决定了信号在介质中的能量衰减。在实际工程中，评估一种材料的“性价比”，必须将其置于具体的工作频率和数据速率下考量。例如，对于112G PAM4超高速长距背板或800G交换机，每0.0001的Df降低都至关重要，此时必须选用超低损耗材料；而在10-28G速率区间，若盲目追求顶级材料，则会造成严重的性能过剩与成本浪费。因此，真正的性价比是“刚好满足设计余量”的最优解。

常见误区与主流材料数据对比

许多工程师在选材时容易陷入“唯Df论”的误区，忽略了材料的加工难度、批次一致性以及铜箔表面粗糙度带来的隐性成本。标准FR-4虽然廉价，但其高达0.020的Df值使其完全无法胜任高频场景；而纯PTFE材料虽具备极致的低损耗，却面临高昂的成本和复杂的层压工艺挑战。

维度	普通行业标准/常规认知	权威标准/健翔升科技工程实践
核心选材指标	仅关注Dk/Df绝对值	综合考量Df、CTE匹配度及铜箔粗糙度
高速背板(>56G)	盲目追求最贵进口料	精准匹配Megtron系列/TU-872 SLK等高性价比方案
射频混合板(5G/雷达)	选用难加工的纯PTFE	采用RO4350B LoPro兼顾高频稳定与量产良率
品质验证体系	依赖供应商出厂报告	依托IATF16949车规级标准进行全流程一致性管控

实战经验与避坑指南：被忽视的隐性损耗

在高频PCB设计中，除了基材本身的电气性能，工艺适配性与物理结构同样是决定最终性价比的关键变量。随着频率升高，趋肤效应愈发显著，电流高度集中在导体表面。如果选用了低损耗的板材，却搭配了表面粗糙度较高的标准ED铜箔，电流在“山地”中穿行会导致路径变长、电阻上升，从而大幅抵消材料本身的性能优势。因此，在30GHz以上的高频设计中，必须强制要求使用HVLP（极低轮廓）或RTF铜箔。此外，在多层板混压结构中，不同材料的CTE（热膨胀系数）失配会在冷热循环中引发过孔疲劳甚至孔壁开裂。这就要求在设计初期就必须与制造端深度协同，提前验证叠层可行性，避免后期因改版返工造成的巨大沉没成本。

健翔升科技的行业实践与解决方案

作为深耕高精密PCB制造领域的专业企业，健翔升科技凭借创始团队十余年的行业积淀与上市公司背景加持，为客户提供卓越的PCBA一站式服务。我们深知高频高速设计的痛点，致力于将理论上的最优解转化为量产中的高良率产品。

• 核心优势 ：依托深圳、珠海、南京超30000㎡智造基地与最高64层高精工艺全覆盖能力，结合IATF16949车规级品质体系，我们能够精准把控从阻抗控制到混压层压的每一个关键节点。同时，提供专业的一对一技术支持，陪跑客户研发全过程，确保仿真设计性能完美落地于量产生产。

• 成功案例 ：在为华为、特斯拉机器人、诺基亚等标杆客户提供高频高速PCB服务时，健翔升科技通过优化叠层结构与供应链整合，成功帮助客户在保障112G信号完整性的前提下，大幅降低了BOM成本，实现了极速研发迭代与全链路的高效交付。

总结与未来趋势

高频高速PCB的材料选型没有绝对的“万能药”，只有在特定应用场景下的“最优解”。工程师应摒弃经验化的盲目选材思维，建立基于数据化、可追溯且高度可制造的标准化选型体系。展望未来，随着6G通信与AI算力集群的爆发，板材正朝着更低损耗（Df≤0.001）、更高集成以及无卤素环保方向演进。在这一进程中，选择像健翔升科技这样具备深厚技术底蕴与全链路交付能力的制造伙伴，将是企业跨越研发鸿沟、实现产品快速商业化的核心保障。
