BNC接口静电防护方案

方案简介

BNC接口是一种用于同轴电缆的连接器,有传送距离长、信号稳定的优点，被大量用于通信系统中，在高档的监视器、音响设备中也经常用来传送音频、视频信号。BNC连接器通常由一个中心针和一个外部金属套管组成，其信号传输的媒介是同轴电缆。它利用旋转锁定机制与同轴电缆相连，且兼容多种同轴电缆类型。

由于BNC接口通常连接于设备之间，同轴线缆与接口都暴露在外，且需要较远距离传输，易引入各种干扰，存在静电浪涌损坏内部元器件的风险，此类情况必然给后续产品的稳定性及可靠性带来一定隐患，此方案采用封装体积小、响应速度快、结电容低的ESD管做保护，在不影响数据传输的前提下满足IEC 61000-4-2 Level 4静电放电防护需求，让后端的电路得到有效全面的防护。

应用示例

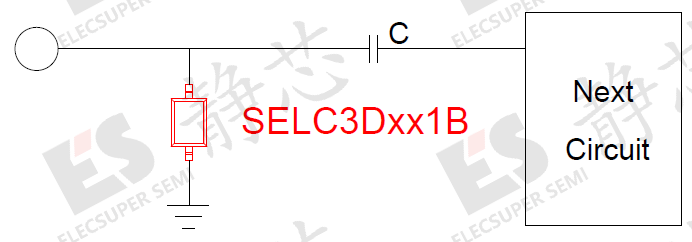

图1 BNC接口应用示例

针对BNC接口的静电防护方案，我们提供了SELC3Dxx1B系列的ESD防护器件。该器件具有低钳位电压和低电容的优异特性，且符合IEC 61000-4-2 (ESD) Level 4 规范，在 ±30kV（空气）和 ±30kV（接触）下提供瞬变保护，可保护天线在恶劣的电磁环境下免受静电放电(ESD)和低等级浪涌事件的冲击与干扰。客户可根据接口的实际工作电压对器件进行选择。

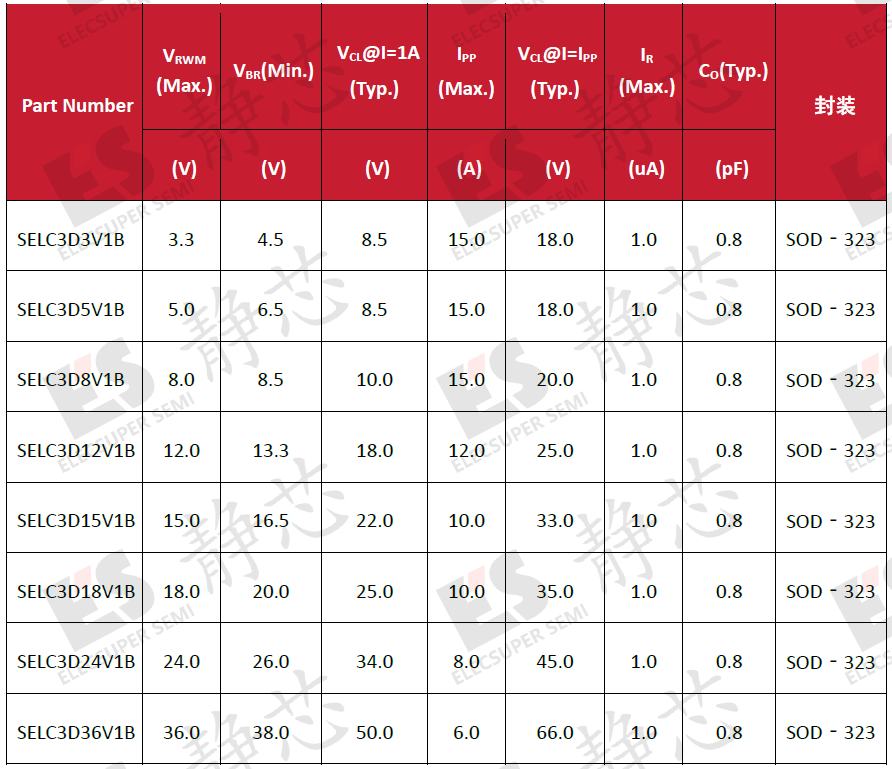

表1 BNC接口可用物料汇总

总结与结论

由于BNC接口在音视频设备、计算机网络和测试仪器等领域的重要性，保护BNC接口免受ESD静电损害极为关键。ELECSUPER SEMI研发各种低电容低钳位电压的ESD保护器件，可按照客户需求性能与封装提供定制化开发服务，为各种接口提供值得信赖的保护器件。以上解决方案是保护BNC接口的优选之策，以确保数据的稳定传输。
