核芯互联正式推出新一代高性能数模转换器CL4618

核芯互联 CL4618 重磅发布

16-Bit · 50Msps · 高性能数模转换器（DAC）

在通信基站、测试测量、任意波形发生器对转换精度和速度要求日益严苛的今天，核芯互联正式推出新一代高性能数模转换器——CL4618。该产品采用BCD 工艺制造，Pin-to-Pin 兼容业界标杆 Linear Technology LTC1668，并在功耗、线性度和温度范围等核心指标上实现超越，为无线通信、直接数字频率合成（DDS）、仪器仪表等应用提供高精度、高速率、低功耗的信号转换解决方案。

一、产品概述

CL4618 是一款16位、50Msps 差分电流输出型数模转换器（DAC），采用激光微调薄膜电阻器的高性能 BCD 工艺制造。新型电流控制架构与先进工艺结合，使该系列 DAC 具备出色的交直流性能。

CL4618 采用 ±5V 双电源供电，可配置输出最高10mA的满量程电流。差分电流输出支持单端或真差分工作模式，输出电压从 -1V 到 +1V，允许输出直接连接外部电阻生成差分输出电压，且不会降低转换器的线性度；或者直接连接高速运算放大器的求和节点，或连接到射频变压器。

CL4618 采用28引脚 SSOP 封装，与 LTC1668 实现硬件级 Pin-to-Pin 兼容，用户无需修改 PCB 设计即可无缝替换。工业温度范围（-55℃ ~ +125℃）可用，适用于对可靠性要求极高的工业及高可靠应用场景。

二、核心特性

◆50Msps高速更新速率，最高可达 75Msps

◆高频谱纯度：1MHz 输出频率下 SFDR 可达80 dB

◆差分电流输出架构，支持单端或真差分模式

◆仅20ns建立时间（至 0.1% FSR）

◆低功耗设计：±5V 供电时典型功耗仅121.1 mW

◆兼容 TTL/CMOS 3.3V 或 5V 电平输入

◆内置2.5V精密带隙基准电压源

◆工业级宽温：-55℃ ~ +125℃

三、Pin-to-Pin 兼容 LTC1668，性能全面超越

CL4618 与 LTC1668 实现硬件级 Pin-to-Pin 兼容，用户无需修改 PCB 设计即可无缝替换，大大降低了国产导入的门槛和风险。更重要的是，CL4618 在多项核心性能指标上实现了对 LTC1668 的全面超越。

3.1 直流精度对比

参数	CL4618	LTC1668	优势
积分非线性（INL）	±2.5 LSB	±8 LSB	精度提升 3.2x
微分非线性（DNL）	±1.5 LSB	±1 ~ ±4 LSB	线性度更优
失调误差	0.0001% FSR	0.1% FSR	精度提升 1000x
增益误差（内部基准）	0.52% FSR	2% FSR	精度提升 3.8x
电源抑制比 PSRR	0.02 %FSR/V	0.2 %FSR/V	抗干扰提升 10x

3.2 功耗与工作温度对比

参数	CL4618	LTC1668	优势
典型功耗（50Msps）	121.1 mW	180 mW	降低 32.7%
低功耗模式（1mA IFS）	65.6 mW	85 mW	降低 22.8%
正电源电流 IDD	5.6 mA	5 mA	相近
负电源电流 ISS	19.1 mA	33 mA	降低 42.1%
工作温度范围	-55℃ ~ +125℃	-40℃ ~ +85℃	宽温覆盖

实测数据显示，CL4618 在功耗上相比 LTC1668 降低约 33%，INL 精度提升超过 3 倍，工作温度范围从-40℃ ~ +85℃扩展至-55℃ ~ +125℃，充分满足通信基站、工业控制、自动化测试等高可靠环境的应用需求。

四、典型性能实测

以下为 CL4618 在标准测试条件下的实测典型性能曲线：

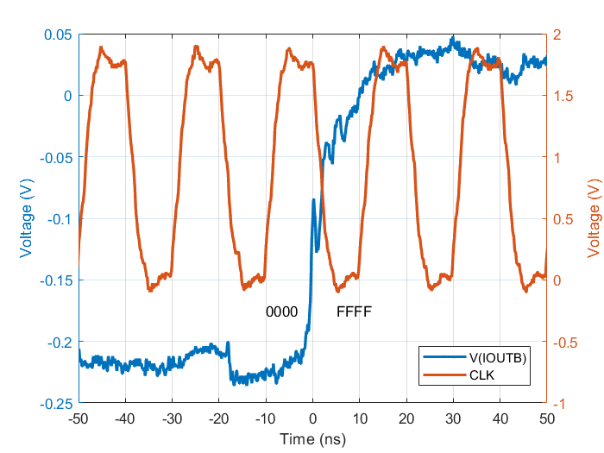

▲ 图1 单端输出满量程切换

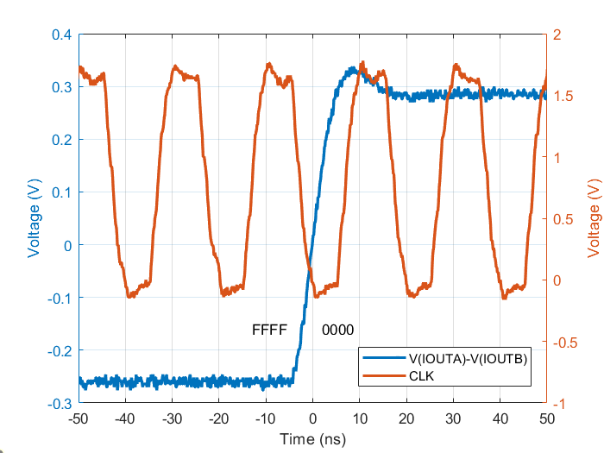

▲ 图2 差分输出满量程切换

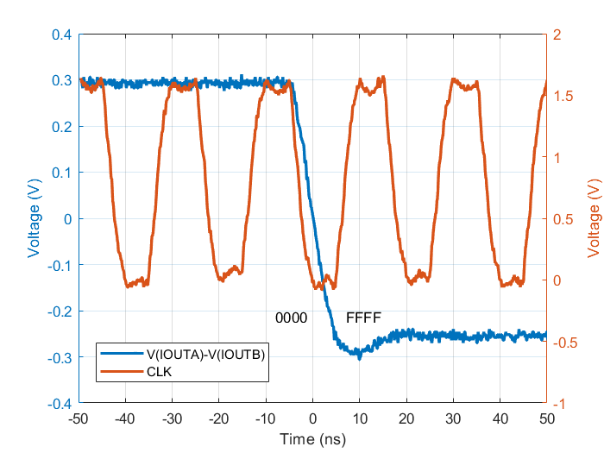

▲ 图3 差分输出满量程切换

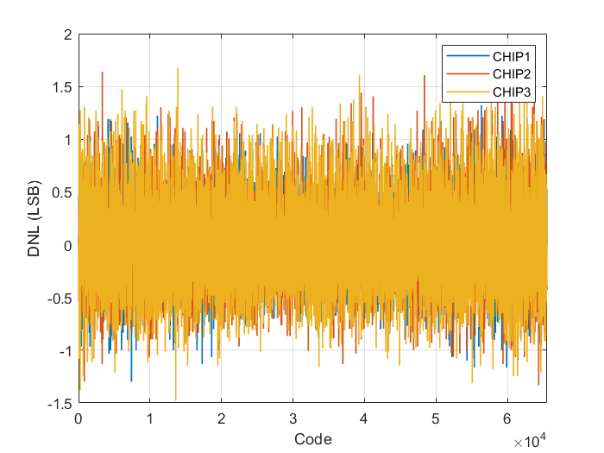

▲ 图4 差分非线性（DNL）

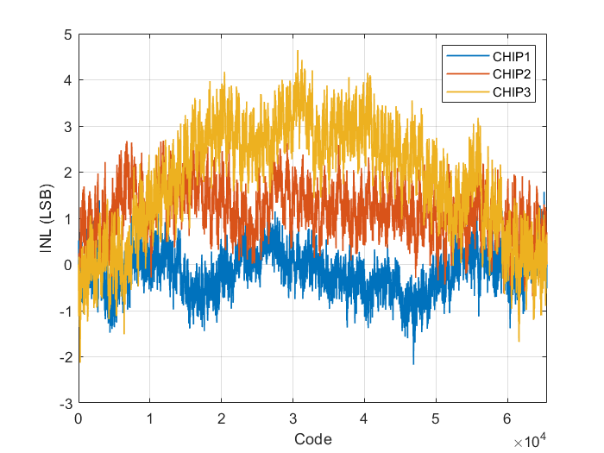

▲ 图5 积分非线性（INL）

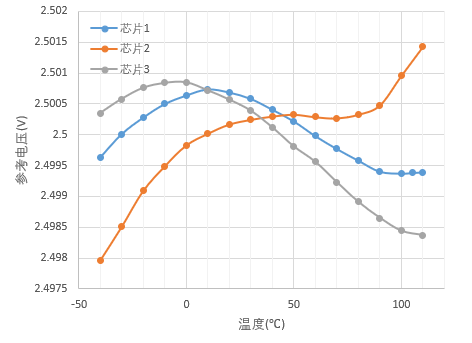

▲ 图6 REFOUT 温度曲线

五、关键电气特性

测试条件：TA=25℃，VDD=5V，VSS=-5V，IOUTFS=10mA

参数	条件	最小值	典型值	最大值	单位
分辨率	-	-	16	-	位
单调性	-	-	14	-	位
积分非线性（INL）	-	-	-	±2.5	LSB
微分非线性（DNL）	-	-	-	±1.5	LSB
增益误差	内部基准	-	0.52	-	%FSR
SFDR（20/10MHz 带宽）	fCLK=50Msps, fOUT=1MHz	-	80	-	dB
SFDR（奈奎斯特带宽）	fCLK=50Msps, fOUT=1MHz	-	78	-	dB
满量程输出电流	-	1	10	10	mA
输出电压范围	IFS=10mA	-1	-	+1	V
输出电阻	IOUTA/B 到 LADCOM	-	1.1	-	kΩ
基准输出电压	REFOUT 通过 2kΩ 接 IREFIN	-	2.5	-	V
基准输出温漂	-	-	6.5	-	ppm/℃
功耗（50Msps）	IFS=10mA, fCLK=25Msps	-	121.1	-	mW
最大更新速率	-	50	75	-	Msps
输出建立时间	至 0.1% FSR	-	20	-	ns
输出传播延迟	-	-	8	-	ns
数字高输入电压（VIH）	-	2.4	-	-	V
数字低输入电压（VIL）	-	-	-	0.8	V
工作温度	-	-55	-	+125	℃

注：±1LSB = ±0.0015% 满量程 = ±15.3 ppm 满量程

六、应用场景

CL4618 凭借其高精度、高速率和低功耗的特性，广泛应用于以下领域：

蜂窝基站多载波基站无线通信直接数字频率合成（DDS）xDSL 调制解调器任意波形发生器自动化测试设备仪器仪表

CL4618 的差分变压器耦合输出配置通常能提供最佳的交流性能，在宽频率范围内出色抑制共模失真和噪声，可向负载提供高达两倍的功率。同时支持电阻负载输出和运算放大器 I-V 转换器输出等多种灵活配置方案。

七、绝对最大额定值

参数	额定值
正电源电压（VDD）	6V
负电源电压（VSS）	-6V
总电源电压	12V
最大功耗	500 mW
工作温度范围	-55℃ ~ +125℃
存储温度范围	-65℃ ~ +150℃
焊接引脚温度（10秒）	300℃

注：超出绝对最大额定值可能导致器件永久损坏。

核芯互联

CL4618 · 16-Bit 50Msps 高性能 DAC

Pin-to-Pin 兼容 LTC1668 | BCD 工艺 | 28引脚 SSOP 封装

工业级温度范围 -55℃ ~ +125℃

如需了解更多产品详情或申请样品，请联系核芯互联
