耳鸣耳聋诊疗设备医用级 EMC 静电浪涌整体防护解决方案

随着全球听力障碍患者数量持续增长，耳鸣耳聋综合诊疗设备已成为耳鼻喉科临床诊断与康复治疗的核心装备。该设备集纯音测听、言语识别评估、耳鸣声治疗、患者数据管理于一体，检测精度与治疗稳定性直接决定临床诊疗效果。医院环境存在复杂电磁干扰：高频电刀、除颤仪等强电磁发射设备，移动终端与通信基站的射频辐射，电网波动与雷击感应浪涌，均可能导致设备出现听力阈值漂移、声强误差、数据异常、系统死机等风险。



※本方案严格遵循国内、国际医疗EMC标准：


·IEC 60601-12020 医疗电气设备基本安全通用要求


·IEC 60601-1-22020 电磁兼容性 (EMC) 要求和试验


·YY 0505-2012 医用电气设备第 1-2 部分：电磁兼容性 要求和试验（等同采用 IEC60601-1-2:2004）


·ISO 13485:2016、ISO 14971:2019 医疗器械质量与风险管理


※上市医疗设备必须通过：


·静电抗扰：接触放电±8kV、空气放电 ±15kV；


·射频场抗扰：10V/m@80–2700MHz；


·浪涌、电快速脉冲、传导骚扰等全套 YY0505/IEC60601-1-2 试验。


上海雷卯电子深耕 EMC 防护十六余年，依托 Leiditech 全系列高可靠防护器件，针对耳鸣耳聋诊疗设备高精度、低噪声、高稳定性需求，提供符合全球医疗标准的一站式静电浪涌防护方案，从电源入口到对外接口构建完整电磁安全防线。



一.耳鸣耳聋综合诊疗设备功能构造与

整体防护架构

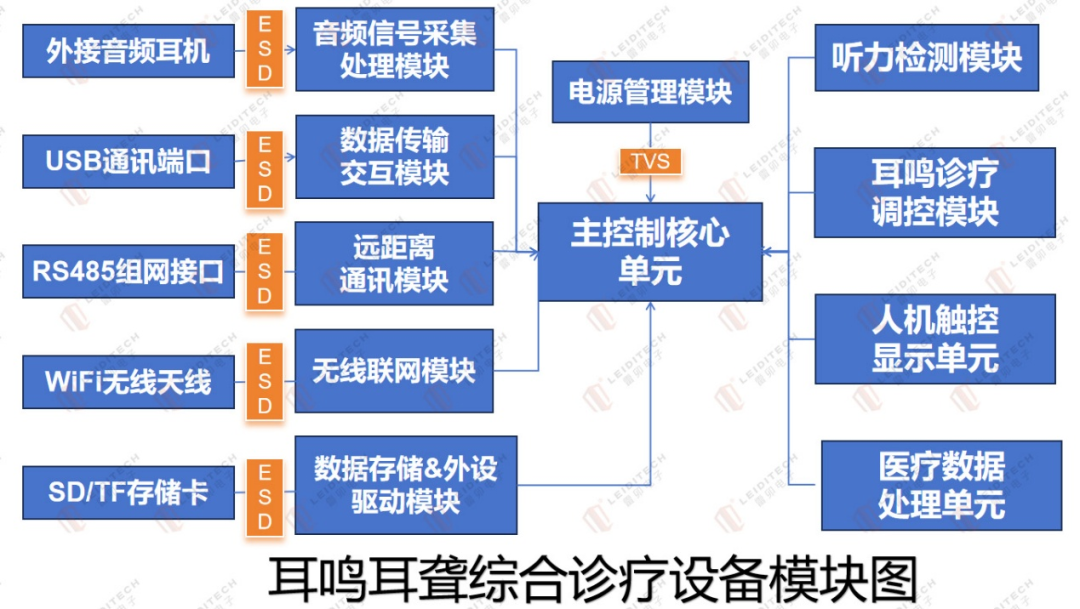

1 核心功能与系统构造

耳鸣耳聋综合诊疗设备为声学、电子学、计算机融合的精密医疗仪器，核心模块如下：


★听力检测模块：纯音气导 / 骨导、言语、声场测听；频率 125–12000Hz、声强 - 10~120dB HL，符合 ISO 8253-1:2010、ISO 8253-3:2022；


★耳鸣诊疗模块：频率 / 响度匹配、残余抑制试验；声掩蔽、习服、认知行为辅助治疗；


★数据管理模块：患者建档、报告生成打印；USB/RS485/WiFi 对接医院 HIS/LIS；


★人机交互模块：高清触控 + 物理按键，符合临床操作习惯。




2 整体 EMC 防护框图与设计原则

设备硬件含电源管理、主控、音频 Codec、信号调理、存储、通信接口、人机交互单元。电源与对外接口为干扰侵入核心路径，防护优先级最高。


雷卯EMC小哥团队采用“分级防护、就近泄放、信号完整性优先、医疗合规性兜底” 的核心设计原则，构建了三级防护架构：


雷卯电子的防护方案架构的核心优势：


●电源入口多级防护：将浪涌能量分阶段泄放，避免单次泄放产生的二次干扰，同时严格控制漏电流≤0.5mA，符合医疗设备安全要求；


●接口就近防护：所有防护器件均布置在靠近连接器的位置，将静电和浪涌在进入主板前就近泄放，阻断干扰传导路径；


●信号完整性保障：所有高速信号接口均选用结电容 <1pF的低容值ESD器件，确保 USB 2.0 (480Mbps)、SPI、WiFi 等高速信号的传输质量；


●全流程合规设计：方案通过YY0505/IEC60601系列标准测试验证，可直接注册与认证，缩短客户的研发周期。



二.雷卯EMC防护方案详解



1.DC 5V 电源接口

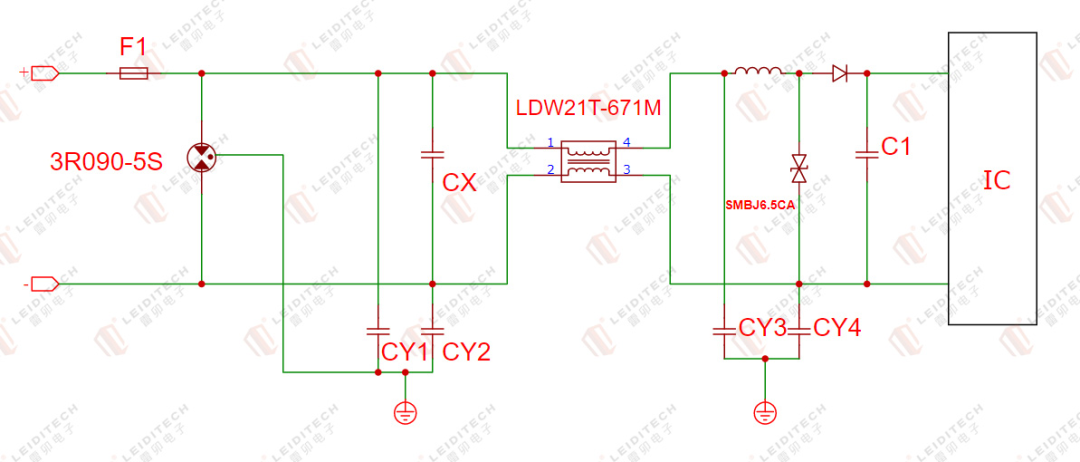

电源用于连接外部5V直流输入电源适配器，雷卯EMC小哥针对医疗电源采用多级防护策略，前端采用GDT进行大电流共模泄放，后端TVS  SMBJ6.5CA差模精细钳位,满足IEC61000-4-2，等级4，可耐受接触放电±30kV，空气放电±30kV；IEC61000-4-5 浪涌等级4防护。配套雷卯共模电感 LDW21T-671M，抑制共模干扰。


2. USB 2.0 接口

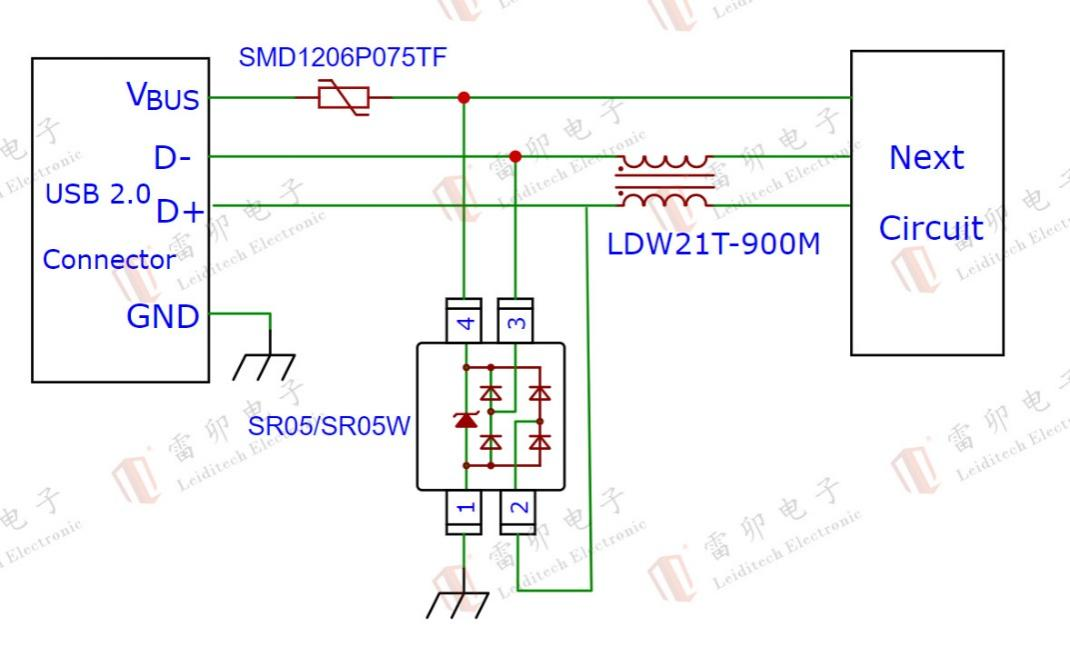

雷卯小哥推荐采用单颗器件防护,节约空间， 保证信号完整性，配合雷卯共模电感LDW21T-900M可滤除共模干扰，SR05 满足IEC61000-4-2，等级4，可达到接触放电±20kV，空气放电±20kV。SR05W 满足IEC61000-4-2，等级4，可达到接触放电±30kV，空气放电±30kV,性能提高了7倍，应对更严苛的电气干扰。Vbus可配PTC  SMD1206P075TF进行过流保护。




3. 3.5mm 音频接口（麦克风输入或扬声器输出）

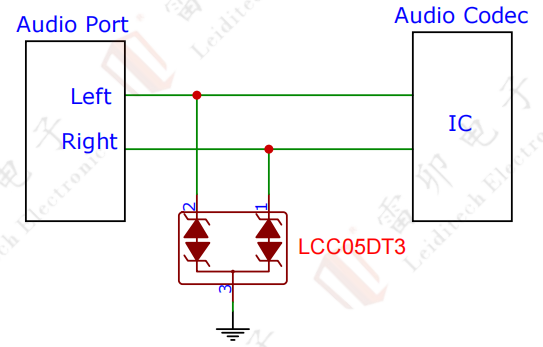

雷卯小哥推荐采用低结电容两路集成LCC05DT3防护器件防静电，节省空间，或者采用单路 ULC0542C ，ESDA05CTL, ESD5Z5CL等各种封装的ESD器件做防护 ,满足IEC61000-4-2，等级4，接触±8kV，空气±15Kv.

4. RS485 接口

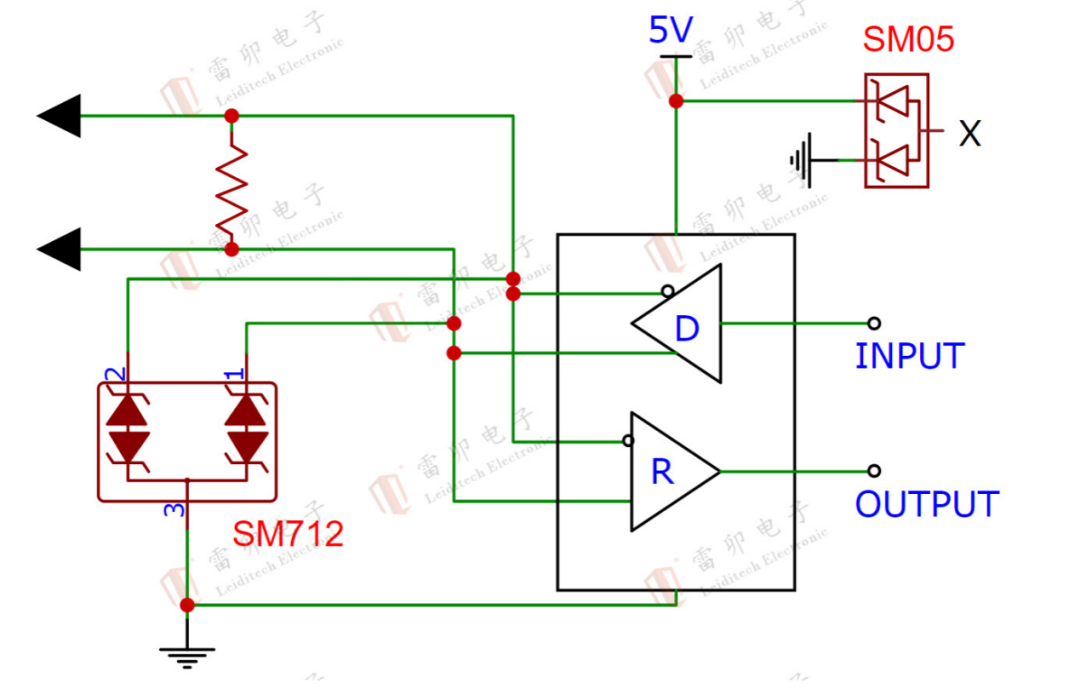

雷卯小哥推荐采用多路集成器件SM712保护，可以保证信号完整性的同时，可滤除杂讯， 通过静电测试。满足IEC61000-4-2 等级4，可达到接触放电±30kV，空气放电±30kV。

5. SD/TF 卡接口

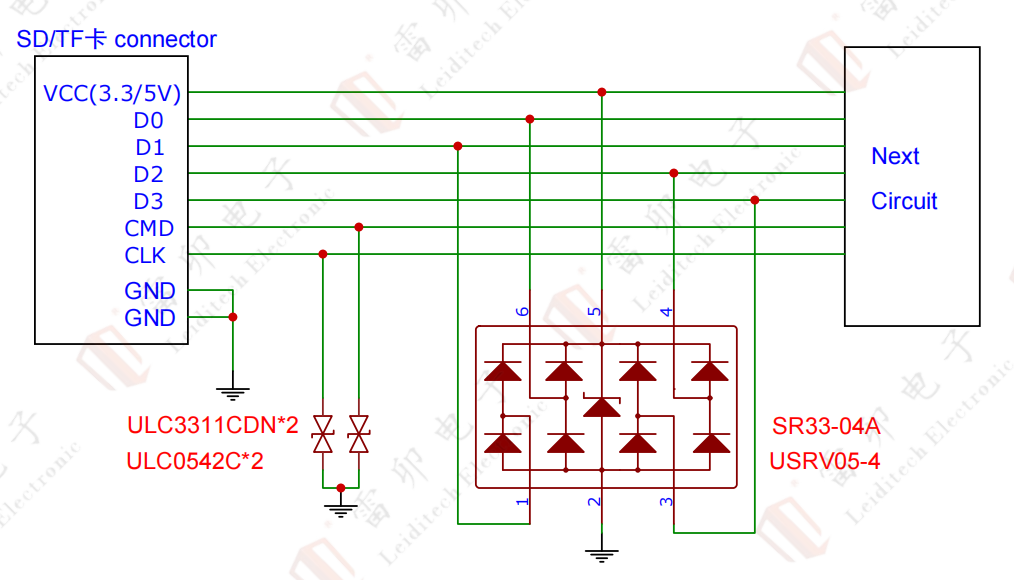

雷卯小哥推荐集成器件USRV05-4/SR33-04A保护，电容小于1PF，可以保证信号完整性的同时，通过静电测试。满足IEC61000-4-2等级4，接触放电±8kV，空气放电±15kV。

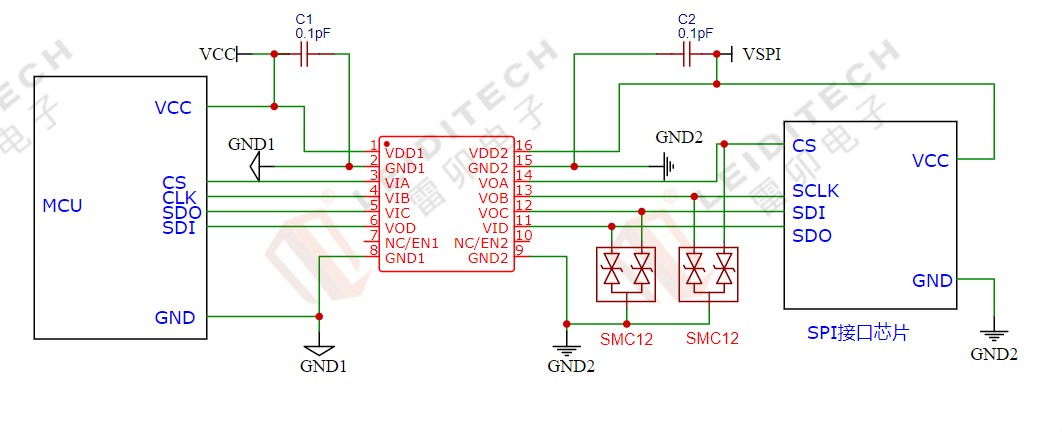

6. SPI 接口高速串行通信接口，用于连接存储芯片、显示屏



7. WiFi 天线接口

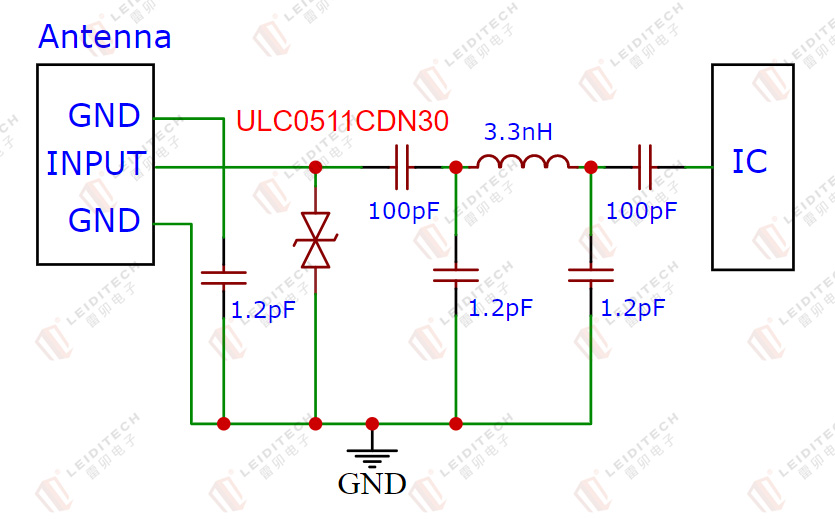

EMC小哥推荐ULC0511CDN30用于满足WIFI天线接口的静电保护，超低电容，可以保证信号传输，满足IEC61000-4-2等级4，可达到接触放电±30kV，空气放电±30kV。

      为了方便客户进行 BOM 整理和生产采购，雷卯 EMC 小哥团队将本方案中用到的所有防护元器件汇总如下：


应用接口	类型	封装	型号	参数描述
DV 5V防浪涌	GDT	3R 5mm	3R090-5S	90V,5kA
DV 5V防浪涌	TVS	SMB	SMBJ6.5CA	6.5V,600W
DV 5V共模滤波	电感	SMD	LDW21T-671M	670Ω，140mA
DC 5V防静电	ESD	DFN1006	PTVS0542H100	5V，双向，105A
USB 2.0 接口	PTC	1206	SMD1206P075TF	6V，双向，0.75A
USB 2.0 接口	ESD	SOT-43	SR05	5V，单向，3A
USB 2.0 接口	电感	SMD	LDW21T-900M	90Ω，330mA
3.5mm音频接口	ESD	SOT-23	LCC05DT3	5V,双向，12A
3.5mm音频接口	ESD	DFN1006	ULC0542C	5V 双向，4A
RS485静电保护	ESD	SOT-23	SM712	7V/12V,双向，17A
SD/TF 卡接口	ESD	SOT-26	USRV05-4	5V,单向，4.5A
SPI 接口	TVS	SOT-23	SMC12	12V,双向,10A
WIFI天线接口	ESD	DFN1006	ULC0511CDN30	5V,双向，5A
WIFI天线接口	GDT	SMD	SMD4532-090NF	90V,双向.2kA



结尾

耳鸣耳聋综合诊疗设备是直接服务于患者健康的高精度医疗装备，EMC 电磁兼容性既是国内 YY0505 强制注册门槛，也是国际市场准入与临床可靠性的核心保障。上海雷卯电子凭借十六余年 EMC 防护技术积累、全系列医疗级防护器件、专业技术服务团队，为客户提供从方案设计、器件选型、样品测试到认证辅导的全流程支持。

本方案严格遵循YY0505-2012、IEC60601 国际医疗标准，兼顾电磁抗扰、信号完整性、医疗安全三大核心需求，有效解决医院复杂电磁环境下的静电、浪涌、射频干扰问题，确保设备长期稳定运行，为耳鼻喉科临床诊疗提供可靠技术支撑。
