3.7V升压5V2A芯片推荐，PW6276应用方案详解

3.7V升压5V2A芯片PW6276：高效同步升压DC-DC解决方案

一、产品概述

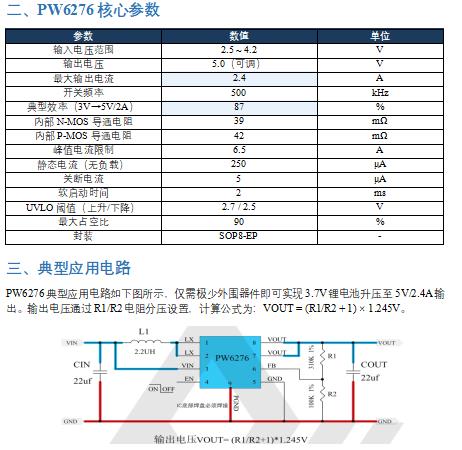

在便携式电子设备、锂电池供电系统中，如何将单节锂电池3.7V电压高效升压至5V是一个核心设计需求。PW6276是平芯微半导体推出的一款高效率同步整流升压DC-DC转换器，输入电压范围2.5V~4.2V，输出5V/2.4A，集成低导通电阻的功率MOSFET，无需外接肖特基二极管，典型效率高达87%以上，非常适合移动电源、智能手机、平板电脑等应用场景。

PW6276采用固定500kHz开关频率的电流模式PWM控制，内置软启动、短路保护、过流保护及热关断等完善的保护机制，使用SOP8-EP封装，外围器件精简，PCB面积小，是3.7V升压5V 2A应用的理想选择。

六、核心特性与保护机制

1. 同步整流，无需外部肖特基二极管

PW6276内置高端P-MOS（42mΩ）和低端N-MOS（39mΩ），实现同步整流，相比传统异步升压方案省去了外部肖特基二极管，降低成本的同时提升了转换效率。

2. 2ms内部软启动

上电时芯片采用恒流启动模式，缓慢给输出电容充电，有效抑制浪涌电流，保护上游电源和负载。当VOUT升至超过VIN后进入限占空比软启动，防止输出过冲。

3. 恒流短路保护

当输出电压跌至VIN的80%以下时，芯片进入恒流短路保护模式，直接限制高端MOS输出电流（平均电流和峰值电流同时限制），短路电流仅约200mA（VIN=3.6V），有效保护芯片和下游负载。

4. 过流保护（OCP）

峰值电流限制为6.5A，当电感电流达到此阈值时立即关断开关管，防止过载损坏器件。

5. 欠压锁定（UVLO）与热关断

输入电压低于2.5V时芯片自动关断，回升至2.7V恢复工作。芯片结温超过150°C时触发热关断，防止热损坏。

七、典型应用场景

• 移动电源/充电宝

单节锂电池3.7V升压至5V USB输出，PW6276可提供2.4A大电流输出，满足手机快速充电需求。高效率降低发热，延长电池续航。

• 蓝牙音箱/TWS耳机充电仓

锂电池供电，需要稳定5V为内部功放或充电模块供电，PW6276小封装、少外围器件的特点非常适合空间受限的便携音频产品。

• 智能穿戴设备

智能手表、手环等设备需要将锂电池电压升压为传感器、显示模块等供电，PW6276低静态电流（关断仅5μA）可延长待机时间。

• IoT物联网设备

单节锂电池供电的WiFi/BLE模块需要稳定5V供电，PW6276的500kHz高频开关可使用小尺寸2.2μH电感，缩减PCB面积。

• USB供电设备

各类需要5V USB标准供电的设备，从锂电池升压输出，PW6276提供完整的保护机制确保系统安全可靠。

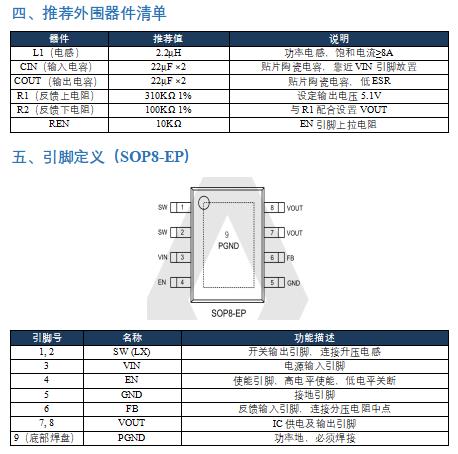

八、PCB设计建议

1. 大电流走线

VIN、SW、VOUT、PGND等大电流路径的铜箔走线尽量短粗，减少寄生电阻和电感。SW引脚走线应尽量短以降低EMI辐射。

2. 输入电容布局

输入电容CIN必须紧靠VIN引脚放置，采用短粗走线连接至VIN和GND，减小输入纹波。推荐使用两颗22μF贴片陶瓷电容并联。

3. 输出电容布局

输出电容紧靠VOUT引脚放置，R2接地端应尽量靠近输出节点采样，避免走线电阻影响输出电压精度。

4. 底部焊盘（PGND）

SOP8-EP封装的底部焊盘（Pin 9 PGND）是内部功率地，必须可靠焊接至PCB大面积铜箔GND平面，既作为电气连接也作为散热通路。建议在焊盘下方打多个散热过孔连接至背面地铜皮。

5. 反馈走线

FB反馈网络（R1、R2）应远离SW开关节点走线，避免噪声耦合。FB走线保持短而细，直连IC的FB引脚。
