虹科分享 | TSN技术如何为智能船舶打造高效可靠的“神经网络”？



引言

随着智能船舶的快速发展，船舶信息系统面临着异构数据集成困难、关键业务实时性保障不足、网络可靠性要求高等多重挑战。时间敏感网络（TSN）作为新一代确定性以太网技术，凭借其高精度时间同步、确定性流量调度、无缝冗余等核心机制，为船舶通信网络提供了全新的技术路径。

本文从TSN在船舶行业的应用背景出发，系统梳理当前主流应用方案，涵盖SDN+TSN融合架构、TSN+CAN异构网络融合、TSN船舶电力数据采集等方向，并结合最新研究成果对方案性能进行分析。

---

01 背景：船舶通信面临哪些挑战？

智能船舶追求安全、环保、经济、高效的运营，需要实时采集大量航行与设备数据。然而，发展速度相对滞后，主要受限于：

• 异构协议难以互通：船上长期依赖CAN、Modbus等行业专属协议，与通用智能设备的互联能力不足。
• 实时性与可靠性要求高：航行控制、动力状态、报警信号等关键数据，对延迟和丢包极为敏感。
• 传统以太网能力有限：标准以太网带宽高、成本低，但缺乏实时调度与冗余机制，多用于非关键业务。

---

02 TSN：为船舶网络注入「确定性基因」

时间敏感网络（TSN）是由IEEE 802.1任务组针对工业互联网场景所制定的一系列协议标准的统称。它能将以太网原有"尽力而为"的转发模式，转变为具备「时间确定性」特征的精准受控网络。

其核心能力包括：

• 高精度时间同步（IEEE 802.1AS）
• 确定性流量调度（如IEEE 802.1Qbv）
• 无缝冗余传输（如IEEE 802.1CB）

这些特性为破解船舶通信网络在数据传输确定性方面所面临的技术难题，提供了关键性的技术基础与支撑手段。

---

03 三大前沿应用方案解析

方案一：SDN+TSN融合架构：让网络"可编程"

针对智能船舶在异构协议融合、高实时性以及高可靠传输等方面的实际需求，业界专业机构提出了一种面向智能船舶通信系统的网络架构，将软件定义网络（SDN）与TSN结合：

• 控制平面：SDN统一处理异构协议，智能选择传输路径
• 数据平面：TSN保障实时性与可靠性

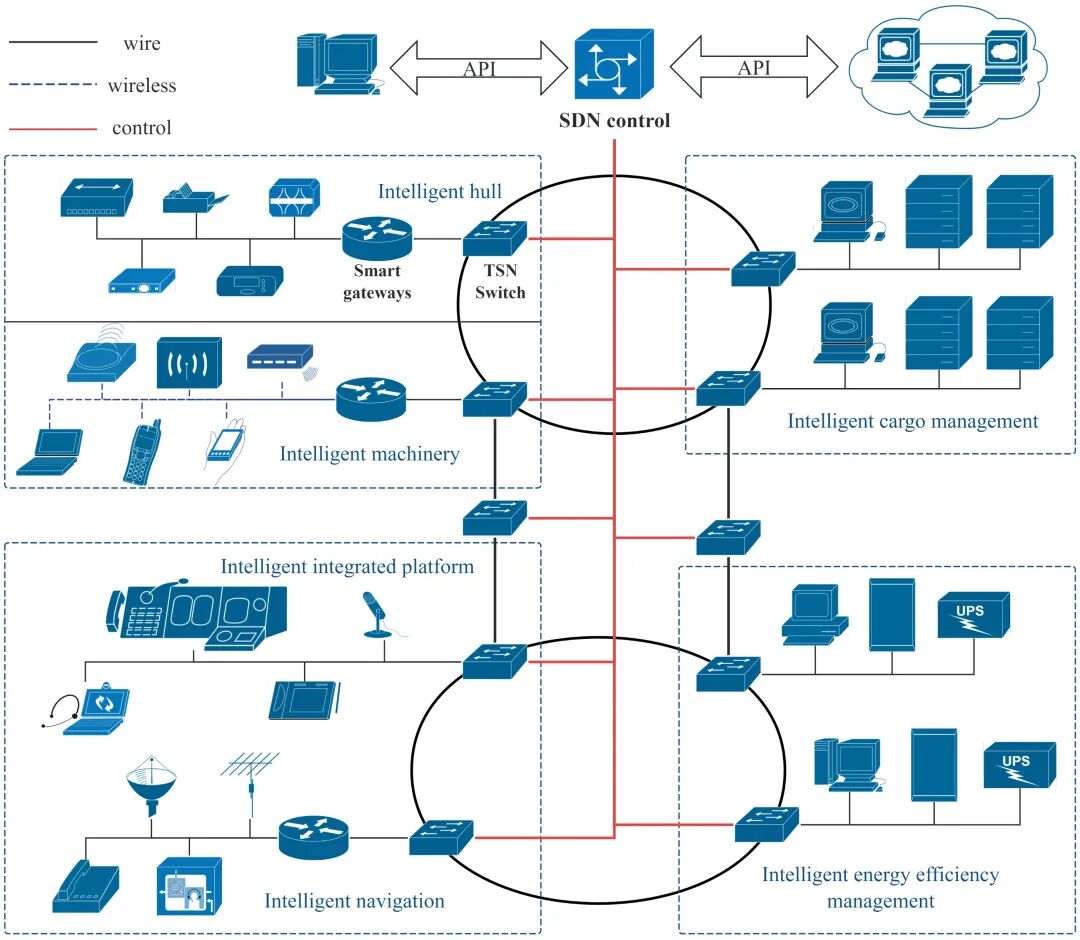

SDN+TSN融合架构示意图

关键技术：

• 基于D3QN-GCN的冗余路径选择算法，为关键流量自动选出主路径+备份路径，实现多路冗余传输。
• 相比传统算法，该方案在延迟控制、丢包率、带宽利用率和负载均衡方面均有显著提升。

---

方案二：TSN+CAN异构融合：兼顾存量与增量

问题背景：

船舶底层大量使用CAN总线（可靠、抗干扰），但带宽低、难以直连上层以太网。

解决方案：

设计TSN与CAN的异构融合架构，通过自适应调度算法，为不同业务提供差异化服务质量（QoS）

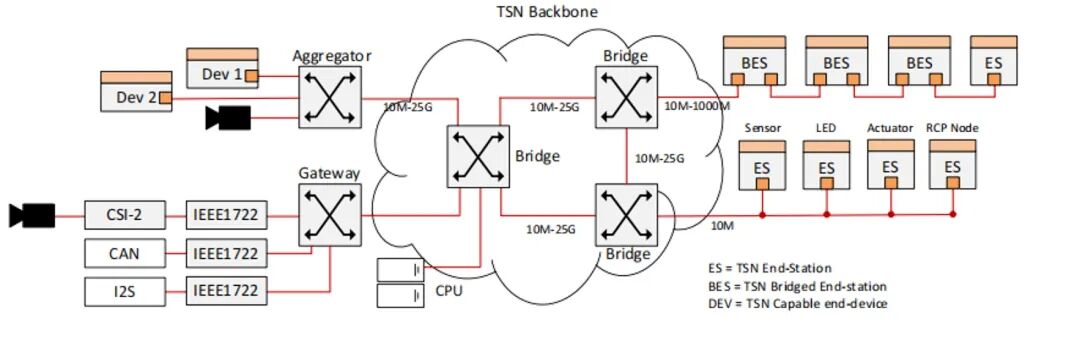

TSN+CAN异构融合架构示意图

方案亮点：

• 保留现有CAN设备投资
• 引入TSN的确定性传输能力
• 减少线缆敷设，降低系统成本

---

方案三：基于TSN的船舶电力数据采集

需求与难点：

船舶综合电力系统需采集大范围、多通道、高同步精度的电力数据，传统方案难以兼顾高速与高同步。

关键技术：

• 基于IEEE 802.1AS的同步误差建模
• NTP+PTP组合授时，实现未来时间点触发
• TCP数据对包算法与缓冲池设计

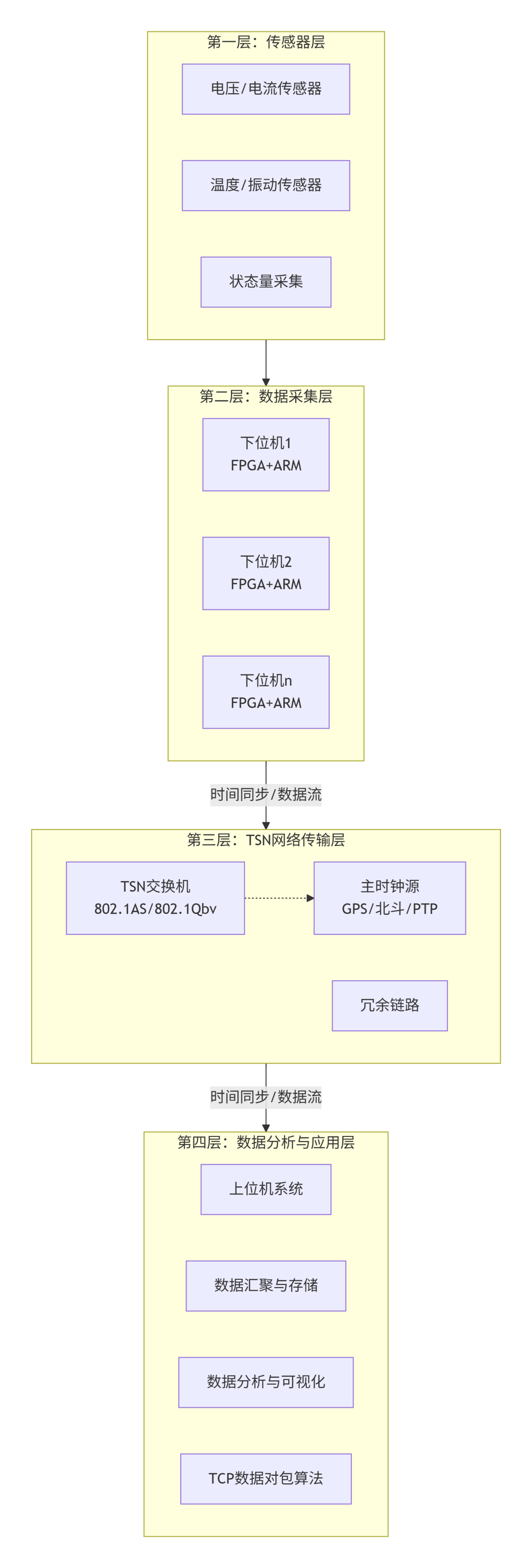

基于TSN的船舶电力数据采集系统架构

实测性能

• 256路采集通道
• 触发精度 < 250 ns
• 通道同步精度 < 1.25 μs
• 最高采样率 5×10⁴ SPS
• TCP对包最大偏差 ≤ 3

---

04  未来展望

TSN通过引入时间同步、流量调度与冗余传输机制，有效克服了传统船舶网络在确定性和可靠性方面的固有缺陷。当前，该技术在船舶领域的应用仍处于快速发展期。

三大趋势值得关注：

• 标准借鉴：IEEE 802.1DG（车载TSN行规）等标准日趋成熟，船舶领域可借鉴汽车行业经验，加速自身标准体系构建
• 技术融合：5G与TSN深度融合、TSN与边缘计算协同联动，将拓展更多应用场景
• 智能调度：基于AI的流量调度机制，有望进一步提升网络资源利用效率

从底层控制到上层管理，从有线骨干到无线延伸，TSN正在为智能船舶打造一张准时、可靠、高效的通信神经网络。随着技术生态的逐步完善，TSN技术或将成为下一代船舶通信网络的重要基石。
