MIPI接口静电保护方案

方案简介

MIPI接口是由MIPI联盟制定的一套专为移动设备优化的高速串行通信标准，主要用于智能手机、平板电脑等嵌入式系统中处理器与显示屏（DSI）、摄像头（CSI）、传感器（I3C）等外设的连接。其核心特点是低功耗、高带宽，采用差分信号传输（如D-PHY/C-PHY物理层），支持多通道并联以提升速度，同时通过高速模式（HS）与低功耗模式（LP）的动态切换节省能耗。MIPI凭借模块化设计和抗干扰能力，已成为移动设备领域的主流接口，广泛应用于智能手机、汽车ADAS、AR/VR设备及工业物联网场景，成为移动生态中连接硬件模块的核心纽带。

MIPI接口由于采用低电压（1.2V以下）、高速差分信号（Gbps级）传输，对信号完整性要求极高，静电放电（ESD）的瞬态电压可达几千伏，极易导致信号异常或芯片损坏，影响数据传输稳定性。且MIPI接口通常用于可插拔模块（如摄像头、显示屏排线等），接口裸露在外，若未加防护，静电可能通过数据线或电源线直接冲击主控芯片。因此，必须通过加静电防护器件、优化PCB布局等措施进行静电防护，提升设备可靠性，否则可能造成硬件永久损坏或功能异常，无法通过行业标准。

MIPI接口概述

一、MIPI接口类型

MIPI（移动产业处理器接口）联盟制定了一系列专为移动和嵌入式设备优化的高速接口标准，每种规范都有其特定的用途。以下是其主要接口类型及其特点：

1.DSI（Display Serial Interface）

显示串行接口，用于处理器与显示屏之间的高速数据传输，采用差分信号传输（D-PHY或C-PHY），支持多通道配置（通常1-4个数据通道），广泛应用于智能手机、平板电脑显示屏等。

2.CSI（Camera Serial Interface）

摄像头串行接口，连接图像传感器与处理器，主流版本CSI-2支持多种图像格式，其可扩展架构支持多摄像头系统，广泛应用于手机摄像头、车载摄像头等。

3.D-PHY/C-PHY

这两种物理层接口标准定义了数据传输的物理层，支持高速的数据传输，D-PHY主要用于DSI和CSI接口，C-PHY则用于更高带宽的应用。D-PHY通常为1对时钟+1-4对数据线，C-PHY通常为3线制设计。

4.I3C（Improved Inter-Integrated Circuit）

I3C为改进型I2C接口，可兼容传统I2C设备，拥有更快的速度，最高可达12.5Mbps，支持动态地址分配，应用于传感器、触摸控制器等。

5.M-PHY

超高速数据传输接口，可支持多种协议栈（如UniPro），应用于UFS存储、高速外设等，带宽可达11.6Gbps/通道。

6.A-PHY

车载高速长距离接口，传输距离可达15米，抗干扰能力强，用于ADAS、车载摄像头系统等。

这些接口共同构成了MIPI，为移动设备提供从低速控制到超高速数据传输的完整解决方案，具有低功耗、高带宽和高度可扩展的特点。不同接口可根据应用场景灵活组合使用，如智能手机中常见CSI+DSI+D-PHY的组合方案。

二、MIPI接口速率

MIPI接口的数据传输速率取决于具体的协议和规范，以及设备的性能和需求。以下是一些常见的MIPI接口数据传输速率范围：

1.MIPI CSI-2

CSI-2用于摄像头到处理器的数据传输。它支持多种数据速率，包括低速（10 Mbps至100 Mbps）、中速（100 Mbps至1 Gbps）和高速（1 Gbps以上）的模式。具体的数据速率取决于摄像头模块的要求和设备的性能。

2.MIPI DSI

DSI用于处理器到显示屏的数据传输。它也支持多种数据速率，包括低速（10 Mbps至100 Mbps）、中速（100 Mbps至1 Gbps）和高速（1 Gbps以上）的模式。具体的数据速率取决于显示屏的分辨率、刷新率和设备的性能。

3.MIPI RFFE

RFFE用于控制射频前端模块，通常用于移动设备的无线通信。它的数据速率通常在100 kbps至10 Mbps之间，根据具体的应用需求而定。

应用方案

MIPI 接口采用较低的供电电压，通常为1.2V，电平幅度在0.2-1.4V 之间，在选择器件时尽量考虑VRWM为3.3V的ESD防护器件较为合理。MIPI 接口支持最多1对差分时钟线加1-4对差分数据线 ,本方案以最多4组差分数据线为例。

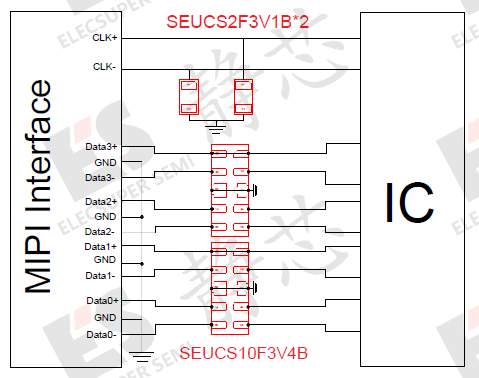

图1 MIPI接口应用方案

我们为MIPI接口提供了两种ESD 防护器件，专为保护差分线路而设计，其型号分别为 SEUCS10F3V4UB 和 SEUCS2F3V1B。集成式器件的流通式封装设计简化了 PCB 布局，减少布线过程中的不连续性，促进信号完整性和系统稳定性的提升；小封装的分立式器件可以节省板内空间。

SEUCS10F3V4UB 为集成式十引脚深回扫型ESD 保护器件，工作电压为3.3V，结电容为 0.45pF，钳位电压为8V，符合 IEC 61000-4-2 (ESD) 规范，可在 ±20kV（空气）和 ±20kV（接触）下提供瞬变保护,可同时保护MIPI接口的两对数据传输高速信号差分线免受 ESD 静电放电干扰。

SEUCS2F3V1B为单通道双向回扫型 ESD 保护器件，工作电压为3.3V，结电容仅为 0.25pF，钳位电压为4.6V，符合 IEC 61000-4-2 (ESD) 规范，可在 ±15kV（空气）和 ±15kV（接触）下提供瞬变保护,可保护MIPI接口的一对时钟信号差分线免受 ESD 静电放电干扰。

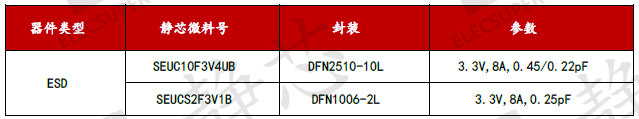

表1 MIPI接口可用物料汇总

总结与结论

MIPI接口是现代智能生活的“隐形桥梁”，从物联网到AI应用，MIPI以高效、低功耗的特性，成为连接数字世界与真实生活的关键纽带。随着5G、AIoT、自动驾驶等技术的发展，MIPI接口的应用场景将进一步拓展。智能设备功能日益复杂，保护MIPI接口免受ESD静电损害是保持系统稳定运行的关键环节。

以上解决方案是保护MIPI接口的优选之策，湖南静芯研发各种低电容低钳位电压的ESD保护器件，可按照需求性能与封装提供定制化开发服务，欢迎客户前来咨询。

























电气特性表

At TA = 25℃ unless otherwise noted

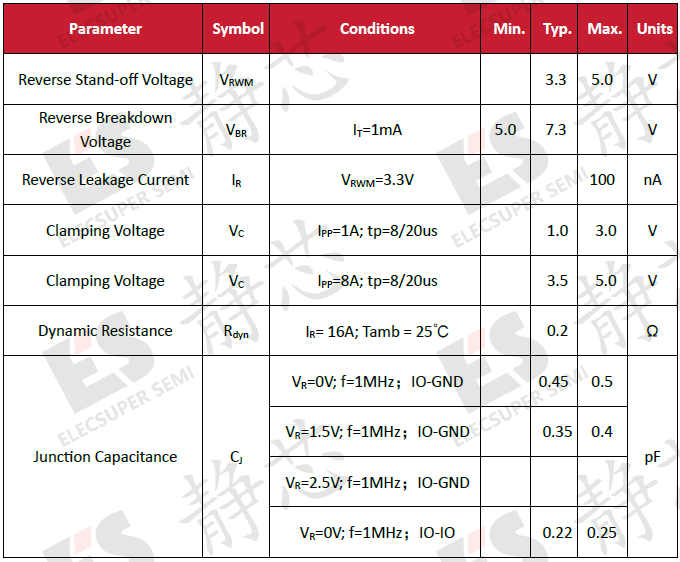

表2 SEUC10F3V4UB电气特性表

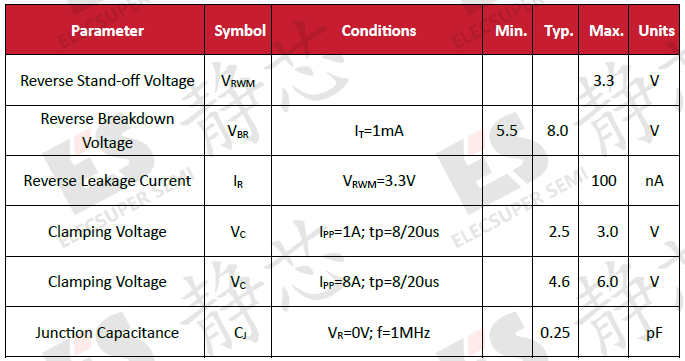

表3 SEUCS2F3V1B电气特性表
