TF卡静电防护方案

方案简介

TF卡（TransFlash Card），又称Micro SD卡，是SD卡协会（SDA）认证的超小型闪存存储卡，基于NAND闪存技术，专为移动设备设计。其体积仅为标准SD卡的1/4，是目前应用最广泛的微型存储解决方案。由于它体积小、大容量、高安全性、高速读写等优良的特性，被广泛地于便携式装置上使用，例如数码相机、手机、平板电脑、音频播放器、便携式游戏机、行车记录仪以及GPS设备等的数据存储。

由于TF卡的集成性较高，芯片比较脆弱，经常性的热插拔导致其极易受到静电的影响，此方案采用集成多路并组合两个单路ESD静电防护器件，具有导通电压精度高、响应速度快、寄生电容值低、钳位电压低等特性，在不影响数据传输的前提下满足IEC61000-4-2 Level 4静电放电防护需求，让后端的电路得到有效全面的防护，且做到成本最优化。

引脚配置

TF卡（Micro SD卡）通常具有 8个金属引脚，每个引脚具有特定功能，确保与设备正确通信并实现数据传输。其分别支持SD和SPI两种模式，两种模式的引脚关系如下所示。

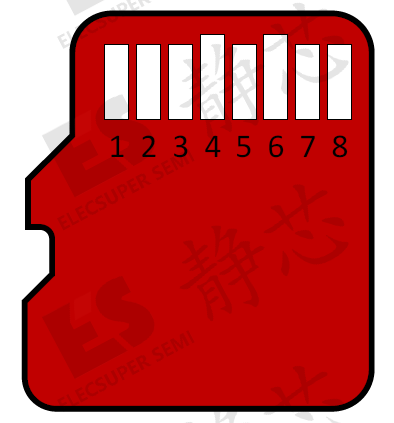

图1 TF卡引脚配置

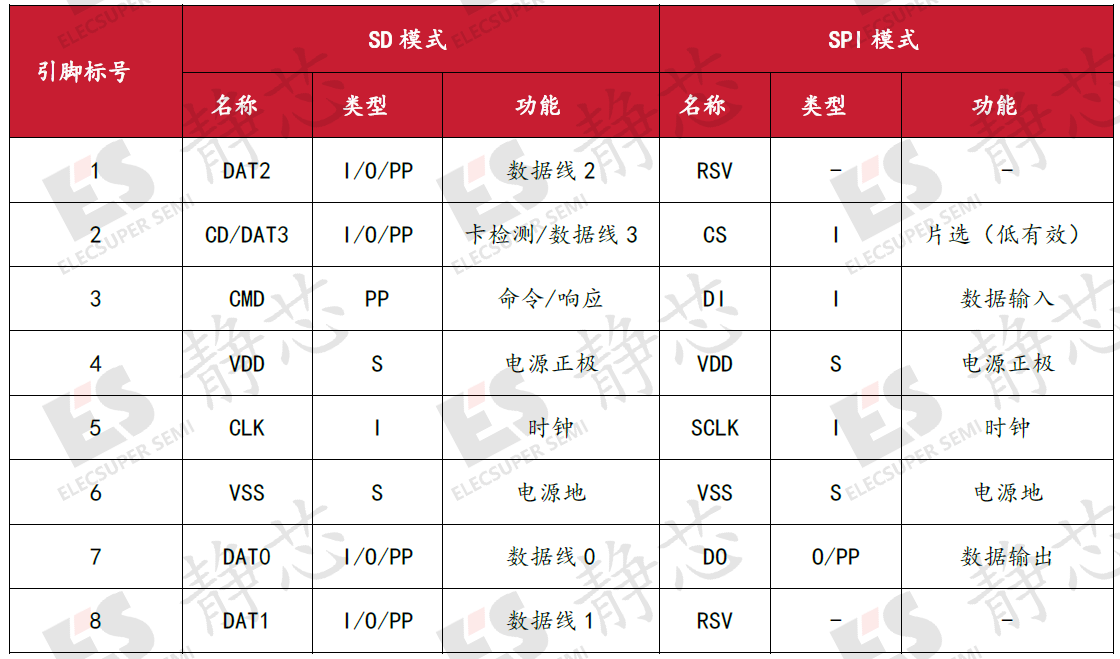

表1 TF卡引脚功能介绍

其中S：电源供电；I：输入；O：输出;PP：引脚使用推挽模式驱动。

应用示例

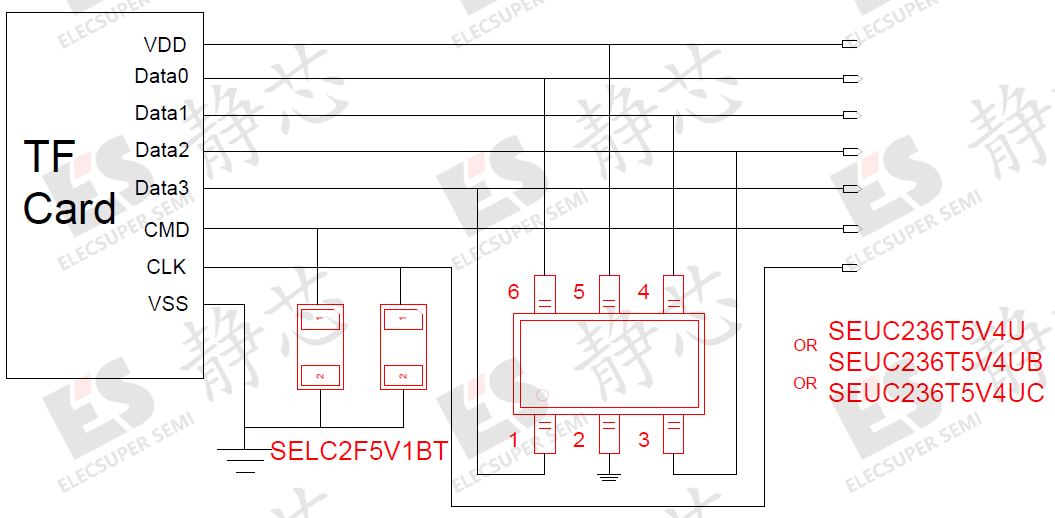

图2 TF卡静电防护方案

针对TF卡静电防护方案，由于数据线的传输速率较高，可选择低电容低钳位电压的ESD器件，我们采用集成六引脚ESD防护器件对SD卡的数据引脚与电源引脚进行防护，型号可选择SEUC236T5V4U 、SEUC236T5V4UB或SEUC236T5V4UC。三款型号都为低电容低钳位电压集成多路ESD静电防护元件，可同时保护SD卡的五个引脚免受静电放电(ESD)和低等级浪涌事件的冲击与干扰。且符合IEC 61000-4-2 (ESD) Level 4 规范，在 ±15kV（空气）和 ±8kV（接触）下提供瞬变保护。客户可根据TF卡的实际情况选择器件。

对于TF卡的CMD命令线和CLK时钟线，我们选择了一款低电容ESD器件SELC2F5V1BT，该器件符合IEC 61000-4-2 (ESD) Level 4 规范，可在 ±25kV（空气）和 ±22kV（接触）下提供瞬变保护。

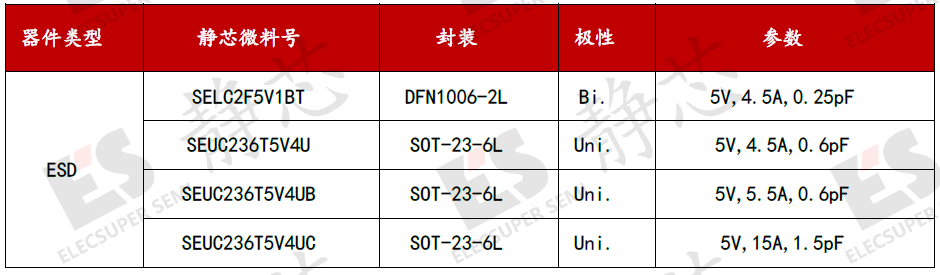

表2 TF卡静电防护方案可用物料

总结与结论

TF卡（MicroSD卡）作为微型大容量存储的载体，为移动办公、安防监控、工业设备提供可靠的数据存储，扩展手机和相机的存储空间，其在电子产品数据存储中的便携性和重要性不言而喻，随着智能设备的小型化与高性能化发展，保护TF卡免受ESD静电损害极为关键。

以上解决方案是保护TF卡的优选之策，可确保移动通信的正常运行。湖南静芯研发各种电容等级的ESD、TVS、TDS等保护器件，可按照客户需求性能与封装提供定制化开发服务，为各种接口及通信线路提供防护方案，欢迎前来咨询。

电气特性表

At TA = 25℃ unless otherwise noted

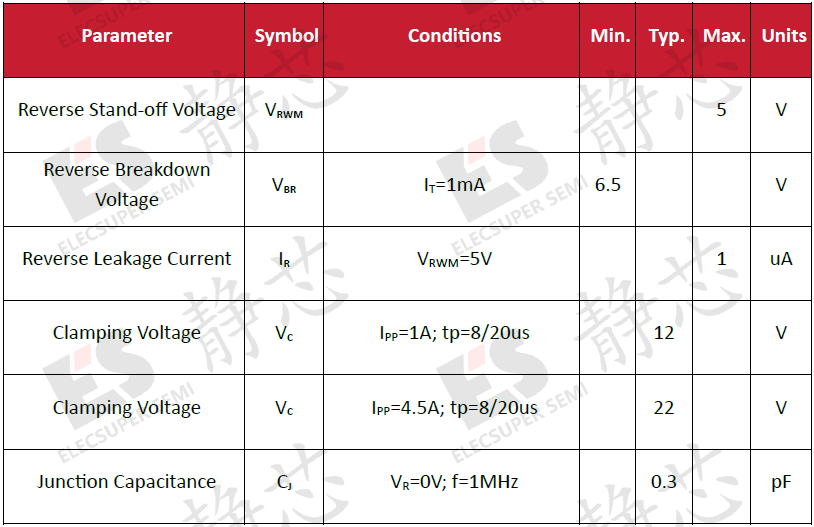

表3 SELC2F5V1BT电气特性表

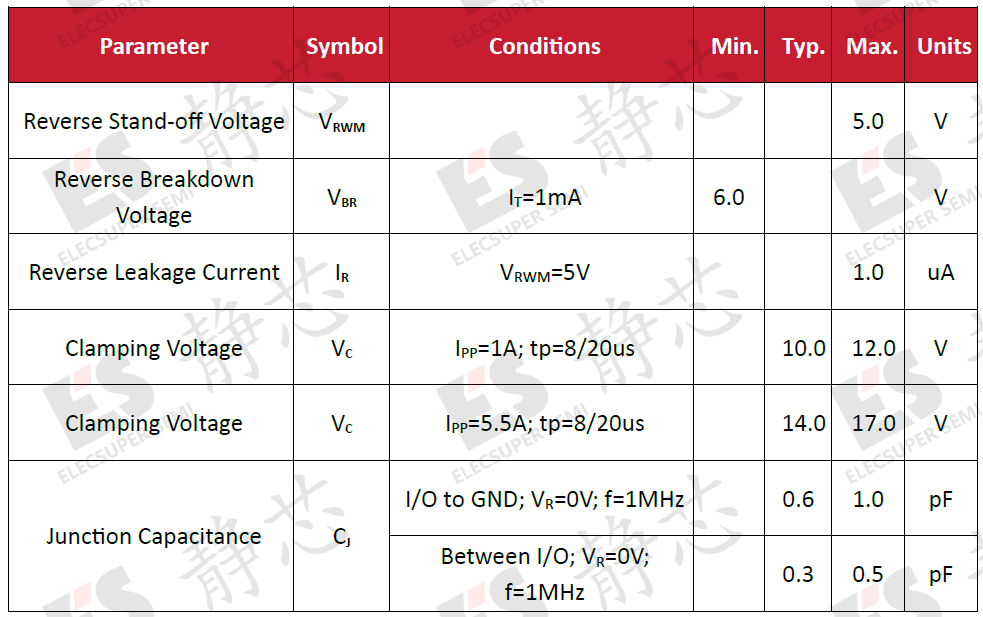

表4 SEUC236T5V4U电气特性表

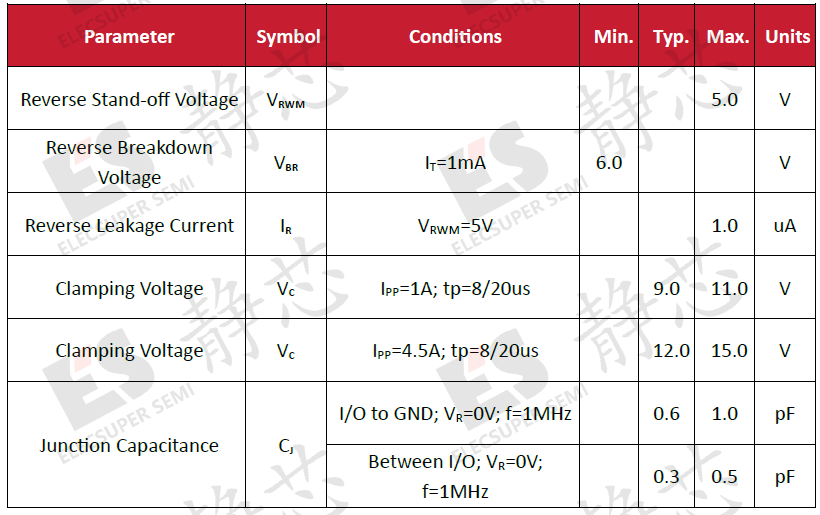

表5 SEUC236T5V4UB电气特性表

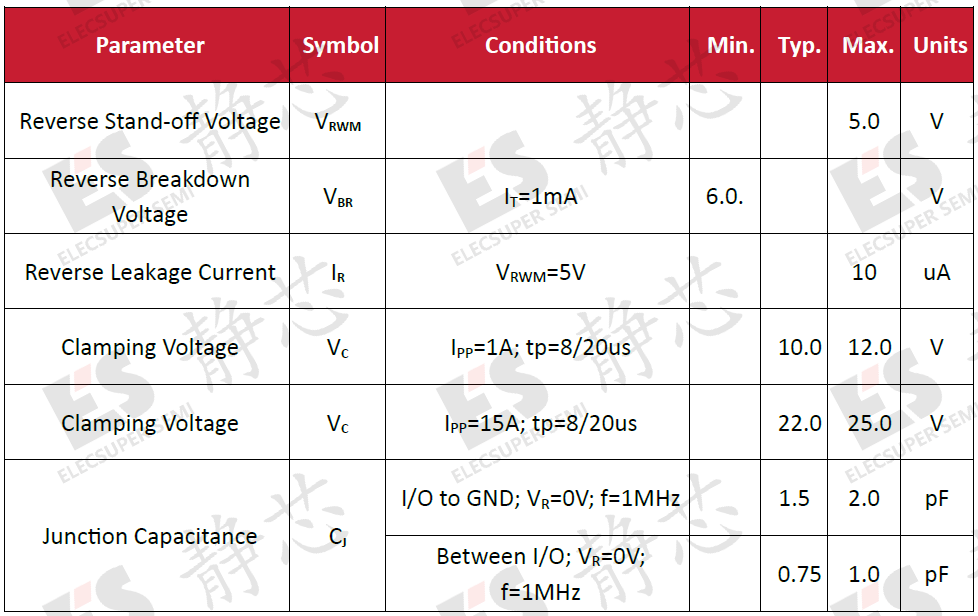

表6 SEUC236T5V4UC电气特性表
